Цифровий осцилограф OWON SDS-8202 — 200 МГц, 2 канали, 2 ГВиб/с

OWON SDS-8202 — цифровий двоканальний осцилограф для дослідження форми, амплітудних і часових параметрів електричних сигналів у смузі частот до 200 МГц. Модель має два основні вимірювальні канали та окремий вхід зовнішнього запуску, частоту дискретизації до 2 ГВиб/с, глибину запису 10 M точок на канал і великий 8-дюймовий кольоровий дисплей. Такий набір характеристик дає змогу детально спостерігати сигнал, виконувати автоматичні та курсорні вимірювання, а також порівнювати сигнали двох каналів.

Смуга пропускання 200 МГц є однією з ключових характеристик SDS-8202. Вона визначає частотний діапазон, у якому осцилограф може працювати з досліджуваними сигналами. Частота дискретизації 2 ГВиб/с доповнює широку смугу пропускання та забезпечує формування великої кількості відліків під час оцифрування сигналу.

Два канали та зовнішній запуск

Осцилограф SDS-8202 має два вимірювальні канали. Це дозволяє одночасно спостерігати два сигнали, порівнювати їхню форму та оцінювати часові співвідношення між ними. Окремо передбачено додатковий вхід для зовнішнього запуску. Така конфігурація зручна, коли момент синхронізації потрібно задавати не одним із сигналів, що відображаються на екрані, а окремим зовнішнім джерелом.

Для запуску передбачені режими синхронізації за тривалістю імпульсу, почерговий запуск і синхронізація за відеосигналом. Підтримуються стандарти NTSC, PAL і SECAM. Це розширює можливості налаштування стабільного відображення різних типів сигналів та допомагає підібрати режим запуску відповідно до характеру вимірюваного процесу.

Частота дискретизації, пам’ять і горизонтальна розгортка

Максимальна частота дискретизації OWON SDS-8202 становить 2 ГВиб/с. Під час цифрового вимірювання осцилограф перетворює вхідний аналоговий сигнал у послідовність цифрових відліків. Чим більше відліків формується за одиницю часу, тим детальніше прилад може відобразити швидкі зміни форми сигналу в межах своїх робочих характеристик.

Глибина запису становить 10 M точок на канал. Великий обсяг запису важливий у ситуаціях, коли необхідно одночасно бачити достатньо тривалий часовий фрагмент і зберігати деталізацію окремих його ділянок. Користувач може аналізувати записану форму сигналу, а не лише короткий фрагмент, що безпосередньо відображається на екрані.

Горизонтальна розгортка налаштовується в діапазоні від 1 нс/поділку до 100 с/поділку. Завдяки цьому SDS-8202 можна налаштовувати як для спостереження швидких змін, так і для значно повільніших процесів. Точність часової бази в характеристиках приладу вказана на рівні 100 ppm.

Вертикальна система та параметри входу

Вертикальна чутливість SDS-8202 регулюється від 2 мВ/поділку до 10 В/поділку. Це дає можливість налаштовувати масштаб відображення відповідно до амплітуди досліджуваного сигналу. Вертикальне розділення становить 8 біт для двох каналів.

Вхідний імпеданс становить 1 МОм при вхідній ємності 10 пФ. Максимальна вхідна напруга вказана як 400 В пік-пік. Для роботи зі щупами передбачені коефіцієнти ослаблення 1X, 10X, 100X і 1000X. Це дозволяє узгоджувати налаштування осцилографа з використовуваним щупом і коректно відображати масштаб вимірюваної напруги.

Заявлена точність вимірювання становить 3%. Час наростання для SDS-8202 — до 1,7 нс. У поєднанні зі смугою пропускання 200 МГц ці параметри визначають можливості приладу під час роботи зі швидкозмінними сигналами.

Автоматичні вимірювання

SDS-8202 підтримує набір автоматичних вимірювань напруги та часу. Користувач може контролювати амплітудні, середні, частотні та часові характеристики без ручного розрахунку за масштабною сіткою.

Доступні автоматичні параметри: Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty та -Duty. Набір охоплює пікові та середні значення напруги, частоту й період, час наростання та спаду, затримки між подіями, ширину імпульсу та коефіцієнт заповнення.

Автоматичні вимірювання зручні під час повторюваних перевірок, коли потрібно швидко отримувати однаковий набір параметрів для різних сигналів. Числові результати можна оцінювати разом із графічним представленням осцилограми.

Курсорні та математичні вимірювання

Крім автоматичного визначення параметрів, цифровий осцилограф SDS-8202 підтримує курсорні вимірювання. Курсори дають змогу вручну вибирати потрібні точки або ділянки осцилограми та оцінювати різницю між ними. Це корисно, коли потрібно проаналізувати конкретний фрагмент сигналу.

У приладі також передбачені математичні функції для обробки сигналів. Наявність математичної обробки разом із двома вимірювальними каналами розширює можливості порівняння сигналів та оцінювання їхніх взаємних змін.

Осцилограф підтримує відображення фігур Ліссажу. Такий режим використовується для графічного порівняння двох періодичних сигналів та оцінювання їхнього співвідношення за характерною траєкторією на екрані.

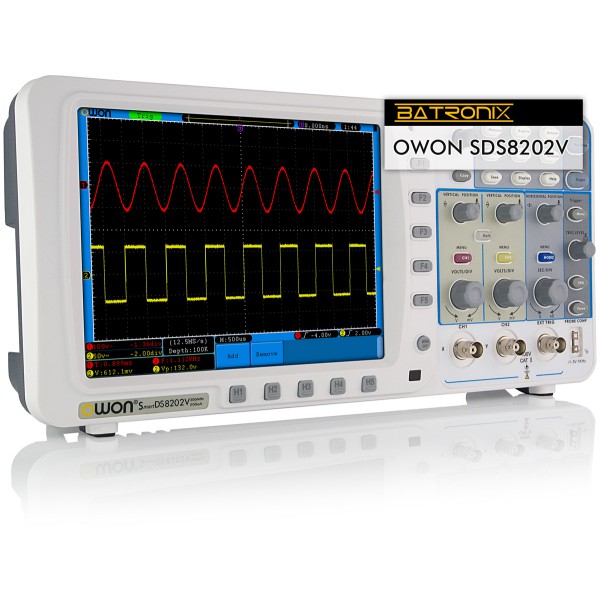

8-дюймовий дисплей 800 × 600

OWON SDS-8202 оснащений кольоровим дисплеєм діагоналлю 8 дюймів, або приблизно 20,3 см. Роздільна здатність екрана становить 800 × 600 пікселів, кількість кольорів — 65 535. Велика площа екрана дає змогу одночасно бачити форму сигналу, масштабну сітку, параметри каналів, налаштування запуску та результати вимірювань.

Для двоканального осцилографа інформативний дисплей особливо зручний: дві осцилограми можна спостерігати разом, не втрачаючи можливості контролювати числові параметри та активні налаштування приладу.

Збереження форм сигналів

SDS-8202 дозволяє зберігати до 15 форм сигналів. Це корисно для подальшого порівняння результатів, повторного перегляду характерної осцилограми або фіксації стану сигналу під час конкретного вимірювання. Глибина запису 10 M точок на канал доповнює можливість роботи із збереженими даними.

Живлення та опціональний акумулятор

Осцилограф розрахований на живлення від мережі 100–240 В. Споживана потужність, зазначена для моделі, становить менше 24 Вт. Для SDS-8202 також передбачена можливість використання акумулятора 7,4 В ємністю 8 А·год, однак акумулятор є опцією. Наявність підтримки автономного живлення не означає, що батарея обов’язково входить до стандартної комплектації.

Габарити та маса

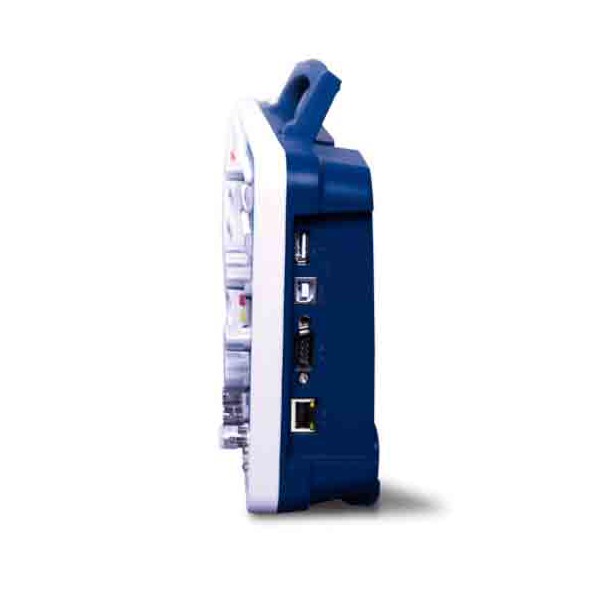

Габарити OWON SDS-8202 становлять 34 × 16,5 × 7 см, маса — приблизно 1,8 кг. Прилад поєднує великий 8-дюймовий екран із відносно тонким корпусом. Такі розміри дозволяють зручно розміщувати осцилограф на робочому місці та переносити його між різними точками вимірювання.

Основні характеристики OWON SDS-8202

• Тип: цифровий осцилограф.
• Модель: SDS-8202.
• Смуга пропускання: 200 МГц.
• Кількість каналів: 2 вимірювальні канали + 1 вхід зовнішнього запуску.
• Максимальна частота дискретизації: 2 ГВиб/с.
• Глибина запису: 10 M точок на канал.
• Горизонтальна розгортка: від 1 нс/поділку до 100 с/поділку.
• Точність часової бази: 100 ppm.
• Вертикальне розділення: 8 біт.
• Вертикальна чутливість: 2 мВ/поділку…10 В/поділку.
• Вхідний імпеданс: 1 МОм, 10 пФ.
• Максимальна вхідна напруга: 400 В пік-пік.
• Коефіцієнти ослаблення щупа: 1X, 10X, 100X, 1000X.
• Час наростання: до 1,7 нс.
• Заявлена точність: 3%.
• Синхронізація: за тривалістю імпульсу, почергово, за відеосигналом.
• Відеостандарти: NTSC, PAL, SECAM.
• Вимірювання: автоматичні, курсорні та математичні.
• Збереження форм сигналів: до 15.
• Додатковий режим: фігури Ліссажу.
• Дисплей: 8 дюймів (20,3 см), 800 × 600 пікселів, 65 535 кольорів.
• Живлення: 100–240 В.
• Споживана потужність: менше 24 Вт.
• Акумулятор: 7,4 В, 8 А·год — опція.
• Розміри: 34 × 16,5 × 7 см.
• Маса: близько 1,8 кг.

Особливості вибору SDS-8202

SDS-8202 підійде користувачам, яким потрібен двоканальний цифровий осцилограф зі смугою пропускання 200 МГц, високою частотою дискретизації, великим екраном і розширеним набором вимірювальних функцій. Модель дає змогу не лише спостерігати осцилограму, а й отримувати автоматичні числові параметри, виконувати курсорні вимірювання, використовувати математичні функції та зберігати форми сигналів.

Поєднання смуги 200 МГц, дискретизації 2 ГВиб/с, глибини запису 10 M точок на канал і розгортки до 1 нс/поділку робить OWON SDS-8202 функціональним інструментом для детального аналізу сигналів у межах заявлених характеристик. Два канали дозволяють порівнювати процеси, а зовнішній запуск, курсорні та автоматичні вимірювання допомагають адаптувати прилад до різних сценаріїв роботи.
