Цифровий осцилограф OWON SDS-9302, 300 МГц, 2 канали

OWON SDS-9302 — цифровий двоканальний осцилограф зі смугою пропускання 300 МГц і частотою дискретизації до 3,2 ГГц. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів. Модель оснащена TFT-дисплеєм діагоналлю близько 20 см із роздільною здатністю 800 × 600 пікселів, що дає змогу зручно контролювати форму сигналу, курсори та результати вимірювань.

Осцилограф має два вимірювальні канали, вертикальну роздільну здатність 8 біт і діапазон чутливості від 2 мВ/поділ до 10 В/поділ. Для аналізу доступні автоматичні вимірювання 20 параметрів, курсорні вимірювання ΔU і Δt, вбудований частотомір, математичні операції та FFT. Передбачені кілька режимів збору даних, різні типи синхронізації, збереження осцилограм і передавання даних на ПК.

Основні можливості OWON SDS-9302

Смуга пропускання 300 МГц дозволяє використовувати SDS-9302 для дослідження високочастотних сигналів у межах заявлених характеристик приладу. Частота дискретизації 3,2 ГГц, тобто до 3200 мегавибірок за секунду, забезпечує детальне оцифрування форми сигналу. Два канали дають змогу одночасно спостерігати два сигнали, порівнювати їх і оцінювати часові співвідношення між ними.

Вертикальна чутливість регулюється в межах 2 мВ/поділ – 10 В/поділ, а вертикальна роздільна здатність становить 8 біт. Курсорні вимірювання ΔU та Δt допомагають визначати різницю напруги й часові інтервали безпосередньо на осцилограмі. Це доповнює автоматичні функції та робить аналіз сигналу більш наочним.

Дисплей і робота з осцилограмами

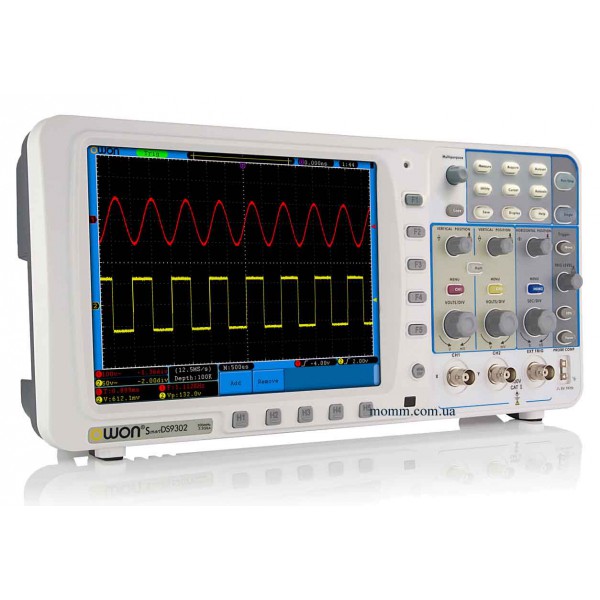

SDS-9302 оснащений TFT-екраном діагоналлю близько 20 см із роздільною здатністю 800 × 600 пікселів. Велика робоча область екрана полегшує одночасний перегляд сигналів двох каналів, параметрів вимірювання та курсорів. Для детальнішого розгляду окремої ділянки сигналу передбачений режим масштабування ZOOM, а для інтерполяції використовується функція sin(x)/x.

Осцилограф підтримує збереження до 15 осцилограм. Дані можна записувати на флеш-накопичувач, а осцилограми — передавати на ПК. Це зручно, коли результати потрібно зберегти для подальшого порівняння або аналізу. Також у характеристиках зазначений вихід VGA.

Збір даних і синхронізація

Для збору даних OWON SDS-9302 підтримує режими вибірки, пікового детектора та усереднення. Звичайна вибірка використовується для стандартного відображення сигналу, піковий детектор допомагає фіксувати короткочасні пікові зміни, а усереднення дозволяє отримувати більш стабільне зображення повторюваного сигналу.

Система синхронізації підтримує запуск за фронтом, відеосигналом, тривалістю імпульсу та швидкістю наростання, а також почерговий запуск каналів. Для відеосигналів заявлена підтримка PAL, SECAM і NTSC із синхронізацією за полем або рядком. Крім внутрішніх каналів, доступна синхронізація від зовнішнього входу External.

Осцилограф має три типи розгортки: автоматичну, нормальну та одноразову. Автоматичний режим зручний для швидкого перегляду сигналу, нормальний — для роботи із заданою умовою запуску, а одноразовий дозволяє захопити окрему подію.

Автоматичні та математичні вимірювання

OWON SDS-9302 виконує автоматичні вимірювання 20 параметрів. Це дозволяє швидко отримувати цифрові значення основних характеристик сигналу без постійного ручного визначення параметрів за масштабною сіткою. Додатково в осцилограф вбудований частотомір.

Для математичної обробки доступні додавання, віднімання, множення, ділення та FFT. Арифметичні операції можна використовувати під час порівняння сигналів двох каналів і формування похідних осцилограм. FFT дає можливість аналізувати частотні складові сигналу. Наявність таких функцій розширює можливості приладу без необхідності виконувати всі первинні операції поза осцилографом.

Пам’ять і передавання даних

У характеристиках SDS-9302 заявлена пам’ять 10 Мб, а також можливість зберігання до 15 осцилограм. Прилад підтримує запис даних на флеш-накопичувач і передавання осцилограм на комп’ютер. Це спрощує документування вимірювань, перенесення результатів і подальшу роботу з отриманою інформацією.

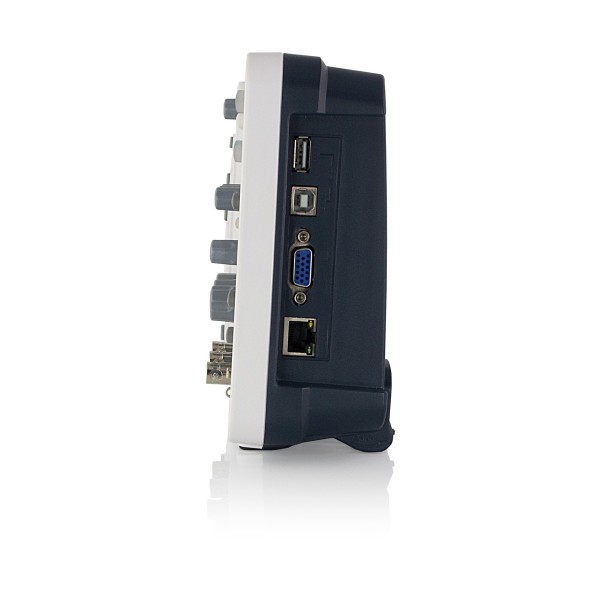

Підтримка зовнішнього носія особливо практична, коли потрібно зберігати результати кількох серій вимірювань. Наявність VGA забезпечує додатковий спосіб виведення зображення на сумісне зовнішнє обладнання.

Сфери застосування цифрового осцилографа

Завдяки смузі пропускання 300 МГц, двом каналам і частоті дискретизації 3,2 ГГц модель орієнтована на завдання, де потрібно спостерігати та аналізувати швидкі електричні сигнали. Осцилограф може використовуватися під час налагодження електронних пристроїв, порівняння сигналів у двох точках схеми, контролю імпульсних процесів і перевірки часових співвідношень.

Курсорні вимірювання ΔU і Δt допомагають визначати різницю рівнів напруги та часові інтервали, а автоматичне вимірювання 20 параметрів прискорює типові операції. Режими синхронізації за фронтом, тривалістю імпульсу та швидкістю наростання дають змогу налаштувати захоплення потрібної події. Для аналізу відеосигналів передбачена синхронізація PAL, SECAM і NTSC.

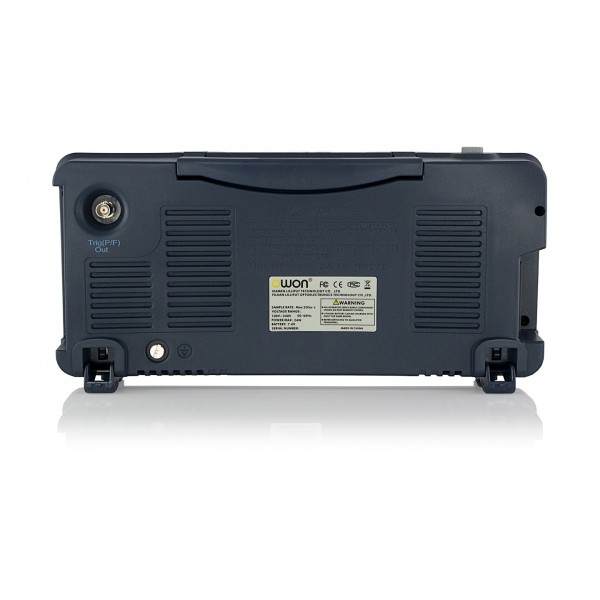

Конструкція та мобільність

Габарити OWON SDS-9302 становлять 34 × 15,5 × 7 см, маса — 1820 г. Такі розміри полегшують розміщення приладу на робочому столі та перенесення між робочими зонами. Для моделі також зазначена можливість встановлення вбудованого акумулятора як опції, що може бути корисним у ситуаціях, де потрібне автономне живлення.

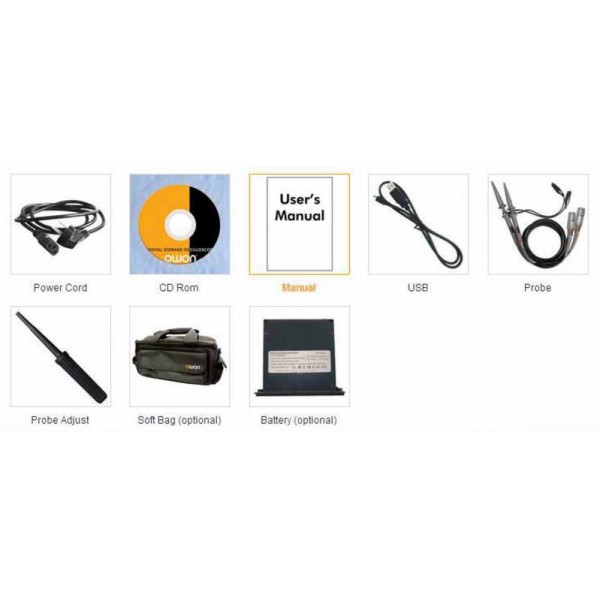

Важливо враховувати, що акумулятор зазначений саме як опція, тому його наявність не слід автоматично вважати частиною стандартної комплектації без окремого уточнення.

Технічні характеристики OWON SDS-9302

На що звернути увагу під час вибору SDS-9302

Під час вибору осцилографа важливо співвіднести заявлені параметри приладу з характером сигналів, які потрібно досліджувати. У SDS-9302 ключовими характеристиками є смуга пропускання 300 МГц, два канали та частота дискретизації 3,2 ГГц. Якщо в роботі потрібне одночасне спостереження двох сигналів, автоматичні вимірювання, курсорний аналіз і FFT, ця модель поєднує відповідні функції в одному корпусі.

Окремої уваги заслуговують можливості збереження та перенесення результатів. Підтримка флеш-накопичувача і передавання осцилограм на ПК спрощують архівування даних. Для задач із одиничними подіями корисна одноразова розгортка, а для різних типів сигналів можна використовувати синхронізацію за фронтом, тривалістю імпульсу, швидкістю наростання або зовнішнім входом.

OWON SDS-9302 для аналізу сигналів

Цифровий осцилограф OWON SDS-9302 поєднує смугу пропускання 300 МГц, два канали, дискретизацію до 3,2 ГГц, 8-бітну вертикальну роздільну здатність і набір інструментів для вимірювання. TFT-дисплей 800 × 600 пікселів, режим ZOOM, автоматичне вимірювання 20 параметрів, курсори ΔU/Δt, FFT і вбудований частотомір допомагають виконувати як візуальний, так і числовий аналіз електричних сигналів.

Модель підтримує кілька способів синхронізації, включно із зовнішнім входом External, має автоматичну, нормальну та одноразову розгортку, а також дозволяє зберігати дані на флеш-накопичувач і передавати осцилограми на ПК. Поєднання цих функцій робить SDS-9302 універсальним вимірювальним інструментом для завдань, де потрібен двоканальний цифровий осцилограф із широкою смугою пропускання.
