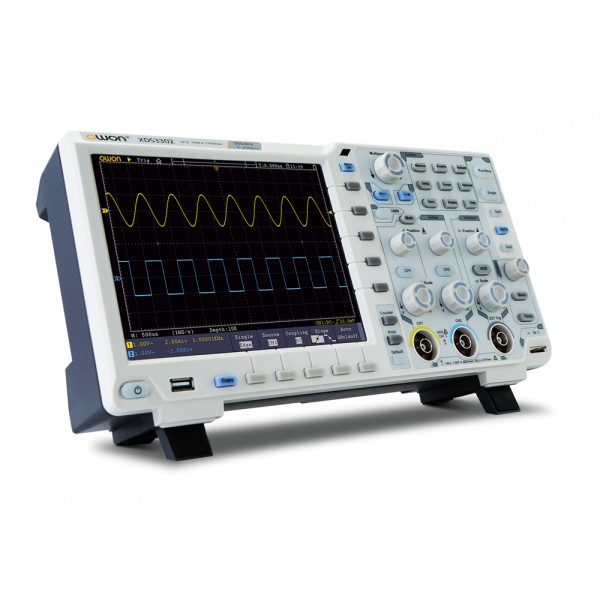

Цифровий осцилограф OWON XDS3202E — 200 МГц, 2 канали, 1 ГВиб/с

OWON XDS3202E — двоканальний цифровий осцилограф зі смугою пропускання 200 МГц, максимальною частотою дискретизації 1 ГВиб/с і глибиною пам’яті 40 млн точок. Модель призначена для спостереження, реєстрації та аналізу повторюваних електричних сигналів у широкому частотному діапазоні. Поєднання двох вимірювальних каналів, високої швидкості захоплення осцилограм і великої пам’яті дає змогу детально розглядати форму сигналу, часові співвідношення між каналами та короткочасні ділянки всередині довгого запису.

Осцилограф оснащений 8-бітним АЦП і підтримує швидкість захоплення до 75 000 осцилограм за секунду. Горизонтальна розгортка регулюється в діапазоні від 2 нс/поділ до 1000 с/поділ, а вертикальний масштаб — від 1 мВ/поділ до 10 В/поділ. Такий набір параметрів дозволяє налаштовувати відображення як швидких, так і повільних процесів та підбирати масштаб відповідно до амплітуди досліджуваного сигналу.

Основні характеристики OWON XDS3202E

Смуга пропускання 200 МГц і два вимірювальні канали

Смуга пропускання 200 МГц є одним із ключових параметрів XDS3202E. Вона визначає частотний діапазон, у межах якого осцилограф може працювати з досліджуваним сигналом відповідно до заявлених характеристик. Два канали дозволяють одночасно спостерігати дві форми сигналу, порівнювати їх за амплітудою та часом і оцінювати взаємозв’язок між процесами. Це особливо зручно, коли важливо бачити не лише один сигнал, а й його поведінку відносно другого каналу.

Максимальна частота дискретизації 1 ГВиб/с означає, що прилад може формувати цифровий запис із великою кількістю відліків за одиницю часу. Для користувача це важливо під час перегляду швидких змін форми сигналу: чим щільніше представлений часовий інтервал цифровими відліками, тим більше інформації зберігається для подальшого відображення та аналізу.

Пам’ять 40 млн точок для детального запису сигналу

Глибина пам’яті 40 млн точок дозволяє XDS3202E зберігати значний обсяг даних однієї осцилограми. Велика довжина запису корисна тоді, коли необхідно охопити відносно тривалий часовий інтервал, а потім перейти до детального перегляду окремої ділянки. Це допомагає не обмежувати аналіз лише коротким фрагментом, який у конкретний момент відображається на екрані.

У поєднанні з частотою дискретизації 1 ГВиб/с пам’ять 40 млн точок формує практичну основу для роботи з довгими записами. Користувач може зафіксувати процес, а потім послідовно переглядати потрібні його частини. Такий підхід зручний під час пошуку коротких подій, які виникають усередині більш тривалого сигналу, оскільки для аналізу доступна не тільки видима на екрані частина, а весь збережений масив даних.

Швидкість захоплення до 75 000 осцилограм за секунду

OWON XDS3202E підтримує швидкість захоплення до 75 000 осцилограм за секунду. Висока частота оновлення збільшує кількість форм сигналу, які прилад може зареєструвати за короткий проміжок часу. Це полегшує спостереження за змінами повторюваного процесу та підвищує інформативність екранного відображення під час динамічного аналізу.

Водночас швидкість захоплення та глибина пам’яті виконують різні завдання. Перша характеристика відповідає за кількість зареєстрованих осцилограм за секунду, а друга — за обсяг даних, що може містити окремий запис. У XDS3202E обидві можливості поєднані в одному приладі: до 75 000 осцилограм/с і 40 млн точок пам’яті.

Налаштування часової та вертикальної шкали

Горизонтальна шкала XDS3202E змінюється від 2 нс/поділ до 1000 с/поділ. Широкий діапазон розгортки дає можливість вибирати масштаб відповідно до швидкості досліджуваного процесу: від дуже коротких часових інтервалів до повільних змін. Налаштування розгортки допомагає розмістити на екрані потрібну кількість періодів або, навпаки, збільшити окрему ділянку сигналу для детальнішого перегляду.

Вертикальна шкала регулюється від 1 мВ/поділ до 10 В/поділ. Завдяки цьому користувач може змінювати масштаб по амплітуді та підбирати зручне відображення для сигналів різного рівня. Осцилограф також використовує інтерполяцію Sin(x)/x, що зазначена в характеристиках моделі.

Автоматичні вимірювання параметрів сигналу

У XDS3202E передбачений набір автоматичних вимірювань, який скорочує кількість ручних операцій під час оцінювання основних параметрів осцилограми. Прилад підтримує вимірювання напруги та часових характеристик, зокрема Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase і Vamp, а також частоти Freq та періоду Period.

Для аналізу імпульсних і перехідних процесів у переліку функцій передбачені Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Overshoot, Preshoot і Phase. Також доступні вимірювання затримки між каналами A та B для фронтів різного напрямку, лічильники імпульсів, наростаючих і спадаючих фронтів. Наявність автоматичних вимірювань дозволяє отримувати числові значення без необхідності щоразу визначати параметр тільки за координатною сіткою екрана.

Декодування цифрових протоколів

У картці XDS3202E зазначена підтримка декодування I2C, SPI, RS232 і CAN. Ця функція доповнює стандартне відображення осцилограми та дозволяє працювати з сигналами цифрових шин у зручнішій для аналізу формі. Для задач, де одночасно потрібно бачити електричну форму сигналу та оцінювати передавання даних за одним із підтримуваних протоколів, декодування допомагає об’єднати обидва етапи в межах одного вимірювального приладу.

Підтримка декодування не замінює аналіз самої осцилограми: користувач і надалі бачить часову форму сигналу та може зіставляти її з декодованими даними. Такий підхід зберігає перевагу осцилографа як приладу для контролю електричних параметрів і водночас додає можливість роботи з поширеними послідовними інтерфейсами.

8-дюймовий дисплей та інтерфейси підключення

Осцилограф оснащений кольоровим 8-дюймовим дисплеєм із роздільною здатністю 800 × 600 пікселів. Великий екран дає достатньо простору для одночасного відображення сигналів двох каналів, вимірювальної інформації та параметрів налаштування. Це важливо під час тривалої роботи, коли оператору потрібно постійно контролювати форму осцилограми та числові результати.

Для підключення зовнішніх пристроїв і роботи з даними передбачені інтерфейси USB у режимах Host/Device та LAN. Наявність цих інтерфейсів розширює можливості інтеграції осцилографа з іншими засобами та комп’ютерною інфраструктурою. У пам’яті приладу можна зберігати до 100 форм сигналу, що дає змогу повертатися до раніше зафіксованих осцилограм і порівнювати результати вимірювань.

Комплектація OWON XDS3202E

Конструкція та габарити

Габарити OWON XDS3202E становлять 34 × 18 × 9 см, маса — 2,6 кг. Прилад виконаний у настільному форматі та поєднує два вимірювальні канали, 8-дюймовий дисплей, органи керування й основні комунікаційні інтерфейси в одному корпусі. У комплект входять два осцилографічні пробники, тому кількість пробників відповідає кількості основних каналів осцилографа.

Що отримує користувач у моделі XDS3202E

OWON XDS3202E поєднує смугу пропускання 200 МГц, два канали, частоту дискретизації 1 ГВиб/с, 8-бітне вертикальне розділення та пам’ять 40 млн точок. До цього додаються швидкість захоплення до 75 000 осцилограм/с, автоматичні вимірювання, декодування I2C, SPI, RS232 і CAN, збереження до 100 форм сигналу, USB та LAN.

За сукупністю характеристик модель орієнтована на користувача, якому потрібен саме цифровий двоканальний осцилограф OWON зі смугою 200 МГц і значною глибиною пам’яті. Перед вибором достатньо зіставити ключові параметри приладу зі своїм завданням: потрібну смугу частот, кількість каналів, частоту дискретизації, довжину запису, діапазони розгортки та перелік інтерфейсів. XDS3202E надає всі зазначені можливості в одному настільному приладі.
