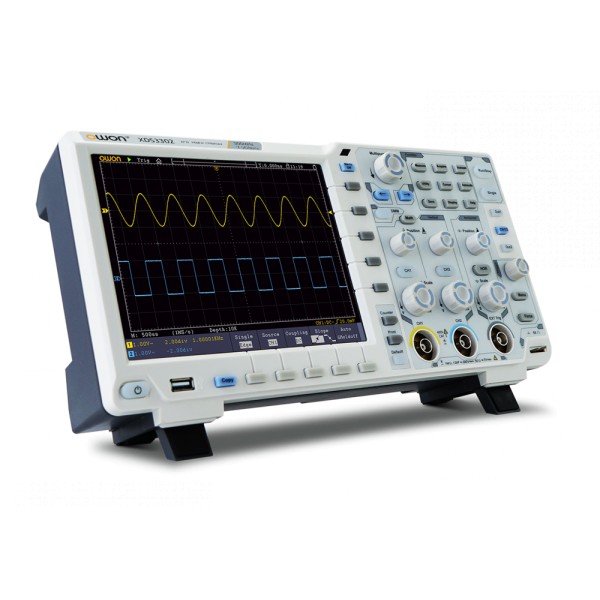

Цифровий осцилограф OWON XDS3202A — 200 МГц, 2 канали, 14 біт

OWON XDS3202A — цифровий двоканальний осцилограф із смугою пропускання 200 МГц, частотою дискретизації до 1 Гвиб/с і 14-бітним вертикальним розрізненням. Модель призначена для спостереження, захоплення та аналізу електричних сигналів у лабораторних, сервісних, навчальних і розробницьких завданнях, де важливі не лише висока смуга пропускання, а й детальне відтворення форми сигналу. Осцилограф оснащений 8-дюймовим дисплеєм з роздільною здатністю 800×600 пікселів, має глибину пам’яті 40 млн точок і підтримує швидкість захоплення осцилограм до 75 000 форм хвилі за секунду.

Ключова особливість XDS3202A — 14-бітний АЦП. Порівняно з типовими 8-бітними осцилографами таке вертикальне розрізнення дає змогу отримувати значно більше рівнів представлення сигналу та краще бачити дрібні зміни амплітуди. Це особливо корисно під час аналізу сигналів, у яких потрібно розрізняти невеликі деталі на тлі основної форми хвилі. При цьому смуга пропускання 200 МГц дозволяє працювати з широким спектром електронних і цифрових сигналів, а два канали дають можливість одночасно спостерігати та порівнювати дві часові залежності.

Основні можливості OWON XDS3202A

Осцилограф поєднує смугу пропускання 200 МГц із частотою дискретизації 1 Гвиб/с. Така конфігурація забезпечує захоплення швидких змін сигналу та формування детальної цифрової осцилограми для подальшого візуального й автоматичного аналізу. Два аналогові канали дозволяють контролювати два сигнали одночасно, оцінювати їх взаємозв’язок, часовий зсув, амплітудні параметри та інші характеристики.

Глибина пам’яті становить 40 млн точок. Велика довжина запису дає змогу зберігати значний фрагмент сигналу без необхідності обмежуватися лише коротким часовим інтервалом. Це зручно, коли потрібно одночасно бачити загальну картину процесу й досліджувати окремі ділянки захопленої осцилограми. Для збереження результатів передбачена пам’ять до 100 форм хвилі.

Швидкість захоплення осцилограм до 75 000 форм хвилі за секунду підвищує ймовірність виявлення короткочасних змін і подій, які можуть з’являтися не в кожному циклі. Для діагностики електронних схем це важливо, оскільки нестабільні імпульси, спотворення або рідкісні аномалії можуть бути складними для спостереження на приладах із низькою швидкістю оновлення осцилограм.

14-бітне вертикальне розрізнення

Вертикальне розрізнення АЦП OWON XDS3202A становить 14 біт. Теоретично це відповідає 16 384 рівням цифрового представлення амплітуди. Для користувача це означає можливість отримувати більш деталізоване цифрове представлення сигналу та точніше розглядати невеликі зміни напруги в межах вибраного вертикального діапазону.

Вертикальна шкала осцилографа регулюється від 1 мВ/поділ до 10 В/поділ. Такий діапазон дозволяє налаштовувати відображення відповідно до амплітуди досліджуваного сигналу. За потреби можна збільшити слабкий сигнал для детального спостереження або, навпаки, вибрати більший масштаб для сигналів із вищою амплітудою.

Часова розгортка та відображення сигналу

Горизонтальна шкала OWON XDS3202A охоплює діапазон від 1 нс/поділ до 1000 с/поділ. Це дозволяє аналізувати як швидкі перехідні процеси, так і повільні зміни сигналів. Для відновлення форми хвилі використовується інтерполяція Sin(x)/x.

Великий 8-дюймовий дисплей із роздільною здатністю 800×600 пікселів забезпечує достатній простір для одночасного відображення осцилограм, параметрів вимірювання, маркерів і службової інформації. Для настільного осцилографа це практичний формат, оскільки основні дані можна контролювати без постійного перемикання між окремими екранами.

Автоматичні вимірювання

OWON XDS3202A підтримує широкий набір автоматичних вимірювань. Серед них: Vpp, Vavg, Vrms, частота, період, Vmax, Vmin, Vtop, Vbase, Vamp, перевищення, фаза, попередній викид, час наростання, час спаду, позитивна та негативна ширина імпульсу, позитивний і негативний коефіцієнт заповнення, Duty Cycle, затримка A→B за фронтом і спадом, лічильники позитивних та негативних імпульсів, а також підрахунок фронтів наростання і спаду.

Автоматичні вимірювання скорочують час на ручне визначення основних параметрів за сіткою екрана. Користувач може одночасно спостерігати форму хвилі та отримувати числові значення основних амплітудних і часових характеристик. Це корисно під час налаштування електронних вузлів, порівняння сигналів на різних ділянках схеми та перевірки стабільності роботи пристрою.

Декодування цифрових шин

Для роботи з цифровими інтерфейсами передбачене декодування I2C, SPI, RS232 і CAN. На сторінці товару ці можливості зазначені як програмні опції, тому їх наявність потрібно враховувати відповідно до вибраної конфігурації осцилографа. Декодування шин дозволяє аналізувати не лише електричну форму сигналів, а й передані цифрові дані, що спрощує діагностику пристроїв із послідовними інтерфейсами.

Для розширення функціональності серії XDS доступні окремі опції: I2C, SPI та RS232 для осцилографів XDS і опція CAN XDS. Це дає можливість підбирати функціональність приладу відповідно до конкретних завдань без необхідності переходити на іншу модель осцилографа.

Інтерфейси та підключення

Осцилограф оснащений USB Host, USB Device і мережевим інтерфейсом LAN. Також передбачений вихід Trig Out (P/F). Наявність USB-інтерфейсів спрощує підключення зовнішніх носіїв і взаємодію з комп’ютером, а LAN дає можливість інтегрувати прилад у робоче середовище, де необхідне мережеве підключення.

Для серії XDS також передбачена окрема опція WiFi XDS. Її можна розглядати як додатковий засіб розширення варіантів підключення приладу, якщо бездротовий інтерфейс потрібен у конкретному робочому місці.

Додаткові опції серії XDS

Конструкція серії OWON XDS передбачає можливість розширення функціональності за допомогою окремих модулів та опцій. На сторінці XDS3202A представлені опція цифрового мультиметра DMM для осцилографів XDS, вбудований генератор сигналів 25M AG 1CH XDS, вбудований генератор сигналів 25M AG 2CH XDS та вбудована батарея XDS-BAT.

Такий підхід дозволяє формувати конфігурацію під конкретну лабораторну або сервісну задачу. Водночас самі додаткові модулі не слід вважати частиною стандартної комплектації XDS3202A, якщо вони окремо не вказані в замовленні.

Основні технічні характеристики

• Модель: OWON XDS3202A.
• Тип: цифровий осцилограф.
• Кількість каналів: 2.
• Смуга пропускання: 200 МГц.
• Частота дискретизації: 1 Гвиб/с.
• Вертикальне розрізнення АЦП: 14 біт.
• Глибина пам’яті: 40 млн точок.
• Швидкість захоплення осцилограм: до 75 000 форм хвилі/с.
• Горизонтальна шкала: 1 нс/поділ – 1000 с/поділ.
• Вертикальна шкала: 1 мВ/поділ – 10 В/поділ.
• Інтерполяція: Sin(x)/x.
• Пам’ять форм хвилі: 100.
• Декодування: I2C, SPI, RS232, CAN — програмні опції.
• Інтерфейси: USB Host, USB Device, LAN, Trig Out (P/F).
• Дисплей: 8 дюймів, 800×600 пікселів.
• Розміри: 34×18×9 см.
• Маса: 2,6 кг.

Комплектація OWON XDS3202A

• осцилограф XDS3202A — 1 шт.;
• шнур живлення 220 В — 1 шт.;
• осцилографічний пробник — 2 шт.;
• USB-кабель — 1 шт.;
• компакт-диск — 1 шт.;
• інструкція з експлуатації — 1 шт.

Для яких завдань підходить XDS3202A

Поєднання смуги 200 МГц, 14-бітного АЦП, двох каналів, великої пам’яті та автоматичних вимірювань робить OWON XDS3202A функціональним настільним інструментом для аналізу аналогових і цифрових сигналів. Прилад може використовуватися під час розробки та налагодження електроніки, перевірки роботи окремих вузлів, пошуку нестабільних сигналів, порівняння часових залежностей у двох каналах і контролю параметрів імпульсних процесів.

Модель також зручна там, де важливо не лише побачити форму хвилі, а й отримати числові параметри сигналу, зберегти осцилограми та за потреби розширити набір функцій за допомогою опцій серії XDS. Завдяки 8-дюймовому дисплею та настільному формату осцилограф орієнтований на постійну роботу в лабораторії, сервісному центрі, навчальній аудиторії або на робочому місці інженера.

Чому варто звернути увагу на OWON XDS3202A

Якщо потрібен цифровий осцилограф 200 МГц із підвищеним вертикальним розрізненням, XDS3202A поєднує 14-бітний АЦП, частоту дискретизації 1 Гвиб/с і довжину запису 40 млн точок. Два канали забезпечують базову конфігурацію для одночасного аналізу двох сигналів, а автоматичні вимірювання допомагають швидко оцінювати їх амплітудні та часові характеристики.

Додатковою перевагою конструкції є можливість розширення функціональності через окремі програмні та апаратні опції серії XDS. Це дозволяє використовувати базовий осцилограф як основу вимірювального робочого місця й додавати потрібні можливості відповідно до конкретного завдання.
