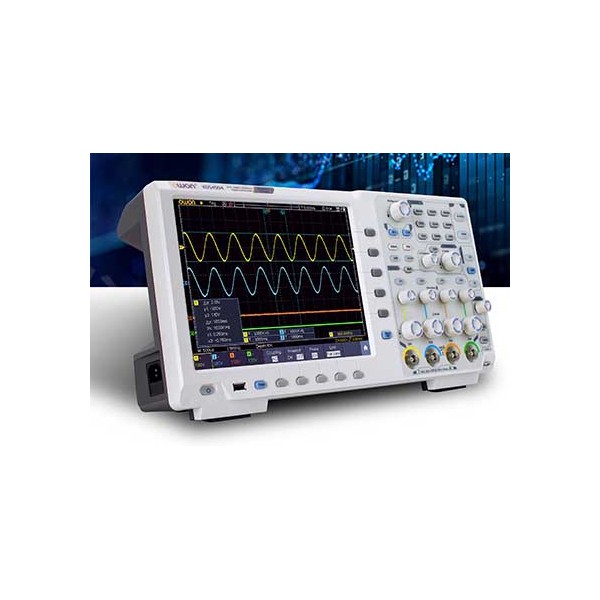

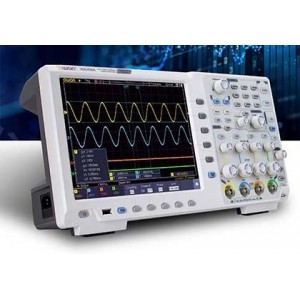

Цифровий осцилограф OWON XDS4352

Цифровий осцилограф OWON XDS4352 — двоканальний настільний вимірювальний прилад зі смугою пропускання 350 МГц і максимальною частотою дискретизації 5 Гвиб/с. Модель поєднує можливості осцилографа, генератора сигналів довільної форми, аналізатора спектра БПФ, частотоміра, засобів аналізу протоколів і амплітудно-частотних характеристик. Додатково передбачена опціональна функція мультиметра.

OWON XDS4352 оснащений двома аналоговими каналами та розрахований на дослідження сигналів у широкому частотному діапазоні. Смуга пропускання 350 МГц у поєднанні з частотою дискретизації до 5 Гвиб/с дозволяє детально спостерігати форму сигналу, контролювати часові параметри, аналізувати імпульсні процеси та виконувати автоматичні вимірювання без використання декількох окремих приладів.

Однією з важливих особливостей моделі є глибина пам’яті 400 M. Великий обсяг запису дає змогу зберігати тривалі послідовності даних із високою деталізацією та досліджувати окремі ділянки сигналу після захоплення. Це особливо корисно під час пошуку короткочасних подій, нестабільних процесів або відхилень, які складно побачити при невеликій довжині запису.

Основні особливості OWON XDS4352

• Смуга пропускання 350 МГц для роботи з високочастотними аналоговими та цифровими сигналами.
• 2 аналогові канали для одночасного спостереження та порівняння двох сигналів.
• Частота дискретизації до 5 Гвиб/с для детального відображення швидких процесів.
• Глибина пам’яті 400 M для запису великих масивів даних.
• Частота оновлення до 600 000 осцилограм за секунду, що допомагає виявляти рідкісні та нестабільні події.
• 10,4-дюймовий сенсорний РК-дисплей для перегляду сигналів і керування функціями приладу.
• Вбудований одноканальний генератор сигналів довільної форми до 50 МГц.
• Функція клонування захопленої форми сигналу з можливістю її подальшого відтворення генератором.
• Аналіз спектра на основі БПФ.
• Вбудований частотомір.
• Різні типи запуску та підтримка аналізу цифрових шин.
• Підтримка графіка Боде для аналізу амплітудно-частотних характеристик.
• Опціональний цифровий мультиметр із функцією реєстрації результатів вимірювання.
• Інтерфейси USB Host, USB Device, LAN, VGA, EXT Trig In і Trig Out.
• Підтримка стандартних SCPI-команд через USB Host.

Висока швидкість захоплення сигналів

Частота оновлення осцилограм OWON XDS4352 досягає 600 000 форм сигналу за секунду. Висока швидкість захоплення збільшує ймовірність виявлення короткочасних або нерегулярних подій. Прилад може бути корисним під час налагодження електронних пристроїв, коли сигнал більшу частину часу має нормальну форму, але періодично виникають імпульсні завади, спотворення або інші відхилення.

Для детального аналізу захопленого сигналу передбачений набір автоматичних вимірювань, математичних операцій і функцій обробки. Завдяки цьому користувач може не лише спостерігати осцилограму, а й отримувати числові значення основних часових та амплітудних параметрів.

Автоматичні вимірювання

OWON XDS4352 підтримує великий набір автоматичних вимірювань. Серед доступних параметрів: період, частота, середнє значення, Peak-to-Peak, середньоквадратичне значення RMS, максимальне та мінімальне значення, верхній і базовий рівні, амплітуда, перерегулювання, попередній викид, час наростання та спаду.

Також доступні вимірювання позитивної та негативної ширини імпульсу, позитивного й негативного коефіцієнта заповнення, затримок між сигналами, циклічного RMS, курсорного RMS, параметрів FRR, FRF, FFR, FFF, LRR, LRF, LFR і LFF, фазових співвідношень, кількості позитивних і негативних імпульсів, кількості фронтів наростання та спаду, площі й площі за цикл.

Математична обробка сигналів

Для обробки отриманих осцилограм передбачені математичні операції додавання, віднімання, множення та ділення. Доступні FFT і FFTrms, інтегрування Intg, диференціювання Diff, обчислення квадратного кореня Sqrt, а також функції, що визначаються користувачем.

Цифрова фільтрація дозволяє додатково обробляти захоплені сигнали. Передбачені фільтри нижніх і верхніх частот, смуговий фільтр та режекторний фільтр. Таке поєднання інструментів дає можливість виділяти потрібні складові сигналу та виконувати поглиблений аналіз безпосередньо на осцилографі.

Система запуску та аналіз цифрових шин

OWON XDS4352 підтримує різні типи запуску, що дає змогу налаштувати захоплення відповідно до характеру досліджуваного сигналу. Доступні запуск за фронтом, відеосигналом, імпульсом, нахилом, Runt, Windows, тайм-аутом, N-м фронтом і логічними умовами.

Також передбачені режими запуску для цифрових інтерфейсів I2C, SPI, RS232 і CAN. Декодування RS232, I2C, SPI та CAN зазначене для цієї моделі як опціональна функція. Можливість синхронізації за подіями цифрових шин допомагає досліджувати взаємозв’язок між електричною формою сигналу та передаванням даних.

Вбудований генератор сигналів до 50 МГц

OWON XDS4352 оснащений одноканальним генератором сигналів довільної форми з максимальною вихідною частотою 50 МГц. Частота дискретизації генератора становить 250 Мвиб/с, вертикальна роздільна здатність — 14 біт, а довжина форми сигналу — 16K.

Генератор підтримує синусоїдальні, прямокутні, імпульсні, лінійні сигнали, експоненціальне наростання та спад, Sin(x)/x, ступінчасту форму, шум та інші типи сигналів. У приладі передбачені 64 вбудовані форми, а також можливість роботи з довільною формою сигналу, заданою користувачем.

Діапазон вихідної амплітуди генератора становить 2 mVpp–5 Vpp на частотах до 50 МГц та 2 mVpp–20 Vpp на частотах до 25 МГц.

Окремою функцією є клонування форми сигналу. Осцилограф може захопити досліджувану осцилограму, після чого генератор здатний відтворити отриману форму. Це дозволяє використовувати реальний запис сигналу для подальшого аналізу електронної схеми.

Аналіз спектра та графік Боде

Функція FFT дає змогу перейти від аналізу сигналу в часовій області до перегляду його частотних складових. Це розширює можливості OWON XDS4352 під час дослідження складних форм сигналів і пошуку окремих спектральних компонентів.

Також прилад підтримує побудову графіка Боде. Функція використовується для аналізу залежності параметрів сигналу від частоти та може застосовуватися разом із вбудованим генератором. Поєднання генератора та осцилографа в одному корпусі спрощує організацію таких вимірювань.

10,4-дюймовий сенсорний дисплей

Осцилограф оснащений великим 10,4-дюймовим кольоровим сенсорним РК-екраном. Велика площа дисплея дозволяє одночасно контролювати осцилограми, результати автоматичних вимірювань і налаштування приладу. Сенсорне керування доповнює традиційні органи керування та забезпечує швидкий доступ до функцій осцилографа.

Технічні характеристики осцилографа OWON XDS4352

• Смуга пропускання: 350 МГц.
• Кількість аналогових каналів: 2.
• Максимальна частота дискретизації: 5 Гвиб/с.
• Горизонтальна шкала: від 500 пс/поділ. до 1000 с/поділ., крок 1-2-5.
• Дисплей: 10,4-дюймовий сенсорний РК-екран.
• Глибина пам’яті: 400 M.
• Максимальна частота оновлення: 600 000 осцилограм/с.
• Вертикальна роздільна здатність АЦП: 8 біт.
• Вертикальна чутливість при вході 1 МОм: від 1 мВ/поділ. до 10 В/поділ.
• Вертикальна чутливість при вході 50 Ом: від 1 мВ/поділ. до 1 В/поділ.
• Вхідний опір: 1 МОм ±2%, паралельно з 15 пФ ±5 пФ; 50 Ом ±2%.
• Вхідне з’єднання: DC, AC, GND.
• Типи запуску: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN.
• Декодування, опціонально: RS232, I2C, SPI, CAN.
• Зберігання осцилограм: 100 форм сигналу.
• Інтерфейси: USB Host, USB Device, Trig Out, LAN, VGA, EXT Trig In.
• Сумісність із принтерами: PictBridge.
• Розміри: 422 × 226 × 135 мм.
• Маса: приблизно 5 кг без аксесуарів.

Характеристики генератора сигналів

• Максимальна вихідна частота: 50 МГц.
• Кількість каналів: 1.
• Частота дискретизації: 250 Мвиб/с.
• Вертикальна роздільна здатність: 14 біт.
• Діапазон амплітуди: 2 mVpp–5 Vpp при частоті до 50 МГц; 2 mVpp–20 Vpp при частоті до 25 МГц.
• Довжина форми сигналу: 16K.
• Вбудовані форми сигналу: синусоїда, прямокутний сигнал, імпульс, лінійна форма, експоненціальне наростання, експоненціальний спад, Sin(x)/x, ступінчастий сигнал, шум та інші.
• Кількість вбудованих форм сигналу: 64.
• Підтримка довільної форми сигналу, визначеної користувачем.

Опціональний мультиметр

Для OWON XDS4352 доступна опціональна функція цифрового мультиметра з 4½-розрядною індикацією та автоматичним вибором діапазону. Мультиметр дозволяє вимірювати напругу, струм, ємність, опір, частоту та коефіцієнт заповнення, а також перевіряти цілісність електричного кола й діоди.

Додатково передбачена функція реєстратора даних мультиметра. Вона розширює можливості приладу під час тривалого контролю електричних параметрів. Важливо враховувати, що мультиметр для цієї моделі зазначений як опціональна функція.

Інтерфейси та підключення

Осцилограф має набір інтерфейсів для підключення зовнішніх пристроїв і інтеграції у вимірювальні системи. Передбачені USB Host і USB Device, мережевий порт LAN, VGA, зовнішній вхід запуску EXT Trig In та вихід Trig Out із підтримкою режиму Pass/Fail.

USB Host підтримує стандартні SCPI-команди. Це дозволяє використовувати OWON XDS4352 у складі автоматизованих вимірювальних систем і керувати окремими функціями приладу через стандартні команди.

Для яких завдань підходить OWON XDS4352

Поєднання смуги пропускання 350 МГц, двох каналів, частоти дискретизації 5 Гвиб/с, великої пам’яті та високої швидкості оновлення робить OWON XDS4352 функціональним інструментом для дослідження аналогових і цифрових сигналів. Осцилограф дозволяє спостерігати форму сигналу, вимірювати його часові та амплітудні параметри, аналізувати спектр і досліджувати події в цифрових інтерфейсах.

Наявність вбудованого генератора довільної форми до 50 МГц зменшує потребу в окремому генераторі під час багатьох типових вимірювальних завдань. Користувач може сформувати тестовий сигнал, подати його на досліджуваний пристрій і відразу контролювати результат за допомогою осцилографа.

OWON XDS4352 поєднує в одному корпусі кілька функціональних вимірювальних інструментів і забезпечує зручну роботу з сигналами завдяки великому сенсорному дисплею, широкому набору автоматичних вимірювань, математичній обробці, різним режимам запуску та сучасним комунікаційним інтерфейсам.
