Цифровий осцилограф SDS1022C 25 МГц, 2 канали

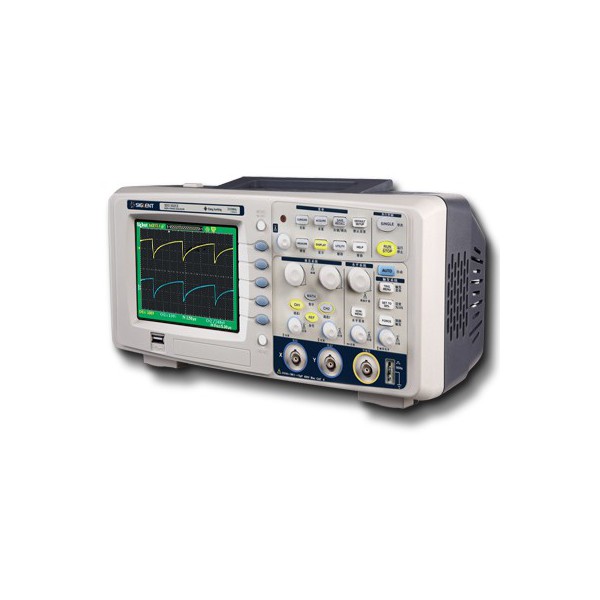

SDS1022C — цифровий двоканальний осцилограф зі смугою пропускання 25 МГц, максимальною частотою дискретизації в реальному часі до 1 Гвиб/с і еквівалентною частотою дискретизації до 10 Гвиб/с. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів під час ремонту, діагностики, налагодження та розроблення електронного обладнання. SDS1022C оснащений кольоровим TFT-дисплеєм 5,7 дюйма, двома вимірювальними каналами, входом зовнішнього запуску, вбудованим 6-розрядним частотоміром та широким набором автоматичних функцій.

Осцилограф підтримує 32 типи автоматичних вимірювань, математичну обробку сигналів, FFT-аналіз, цифрові фільтри, курсорні вимірювання, режим X-Y, усереднення, піковий детектор, режим самописця та автоматичну покадрову реєстрацію. Для збереження результатів передбачені внутрішня пам’ять і USB-інтерфейс. Прилад може зберігати осцилограми, числові дані, зображення екрана та налаштування в різних форматах.

Основні можливості осцилографа SDS1022C

SDS1022C має два канали та окремий вхід зовнішнього запуску. Два вимірювальні канали дозволяють одночасно спостерігати сигнали у двох точках електронної схеми, порівнювати їх форму, амплітуду, частоту та часові характеристики. Така конфігурація зручна під час аналізу вхідного та вихідного сигналів підсилювача, перевірки генераторів, джерел живлення, цифрових пристроїв та іншої електронної апаратури.

Смуга пропускання становить 25 МГц. Максимальна частота дискретизації в режимі реального часу — 1 Гвиб/с, а при одночасній роботі двох каналів — 500 Мвиб/с на кожен канал. В еквівалентному режимі частота дискретизації досягає 10 Гвиб/с. Максимальний обсяг пам’яті становить 4 К точок на канал.

Смуга пропускання 25 МГц

Смуга пропускання SDS1022C становить 25 МГц. Цей параметр визначає частотний діапазон, у якому осцилограф призначений для дослідження електричних сигналів відповідно до заявлених характеристик. Модель може використовуватися для широкого спектра низькочастотних та середньочастотних вимірювань у сервісних, навчальних і лабораторних умовах.

Додатково передбачено обмеження смуги пропускання до 20 МГц. Такий режим може бути корисним, коли необхідно зменшити вплив високочастотних складових і шумів та отримати стабільніше відображення основного сигналу.

Частота дискретизації до 1 Гвиб/с

У режимі реального часу SDS1022C забезпечує максимальну частоту дискретизації до 1 Гвиб/с. При роботі двох каналів одночасно доступно до 500 Мвиб/с на канал. Для періодичних сигналів передбачений еквівалентний режим із частотою дискретизації до 10 Гвиб/с.

Частота дискретизації визначає кількість відліків, які цифровий осцилограф отримує за одиницю часу. Разом зі смугою пропускання, глибиною пам’яті та встановленою часовою розгорткою цей параметр впливає на деталізацію відображення досліджуваного сигналу.

Вертикальні характеристики

Вертикальна роздільна здатність SDS1022C становить 8 біт. Коефіцієнт вертикального відхилення регулюється в діапазоні від 2 мВ/поділ до 5 В/поділ. Для значень від 5 мВ/поділ заявлена похибка ±3 %. Такий діапазон дозволяє налаштовувати масштаб відображення відповідно до амплітуди досліджуваного сигналу.

Вхідний імпеданс становить 1 МОм ±2 % паралельно з ємністю 17 пФ ±3 пФ. Максимальна вхідна напруга — 400 В пік-пік. Під час підключення сигналів необхідно враховувати також коефіцієнт і допустиму напругу використовуваного осцилографічного пробника.

Часова розгортка та час наростання

Коефіцієнт часової розгортки SDS1022C регулюється від 25 нс/поділ до 50 с/поділ із послідовністю кроків 1-2-5. Широкий діапазон дозволяє спостерігати як швидкі імпульсні процеси, так і повільні зміни сигналу.

Час наростання осцилографа становить 14 нс. Цей параметр особливо важливий при дослідженні імпульсних сигналів і швидких фронтів. Для отримання коректного результату характеристики підключеного пробника також повинні відповідати вимірювальному завданню.

32 автоматичні вимірювання

SDS1022C підтримує 32 типи автоматичних вимірювань. До параметрів напруги належать Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot та FPREShoot. Автоматичне визначення параметрів скорочує час аналізу осцилограми та зменшує потребу в ручних розрахунках.

Для часової та частотної області доступні Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR та LFF. Осцилограф також підтримує ручні курсорні вимірювання, режим стеження та автоматичні курсори.

FFT та математична обробка сигналів

Для математичної обробки SDS1022C підтримує додавання, віднімання, множення та ділення сигналів. Також доступна функція інверсії. Математичні операції можуть використовуватися для порівняльного аналізу двох каналів і додаткової обробки отриманих осцилограм.

Швидке перетворення Фур’є FFT виконується на 1024 точках. Для спектрального аналізу передбачені віконні функції Rectangle, Blackman, Hanning та Hamming. FFT дозволяє представити сигнал у частотній області та оцінити його основні спектральні складові в межах можливостей осцилографа.

Цифрові фільтри

SDS1022C має вбудовані цифрові фільтри: низьких частот, високих частот, смуговий і режекторний. Вони дозволяють програмно обмежувати окремі частини спектра під час аналізу сигналу.

Цифрова фільтрація може бути корисною, коли необхідно виділити потрібну частотну складову або зменшити вплив небажаних сигналів. Додатково передбачена функція апаратного обмеження смуги до 20 МГц.

Усереднення та піковий детектор

Прилад підтримує усереднення від 4 до 256 реалізацій. Усереднення може використовуватися для стабільнішого відображення повторюваного сигналу та зменшення випадкової шумової складової.

Для фіксації коротких імпульсів і пікових подій передбачений піковий детектор. Поєднання різних режимів отримання та обробки сигналу дозволяє адаптувати SDS1022C до характеру конкретного вимірювання.

Автоматичний реєстратор на 2500 кадрів

SDS1022C оснащений автоматичним покадровим реєстратором, який дозволяє записати до 2500 кадрів осцилограм. Такий режим корисний під час пошуку періодичних збоїв або подій, які виникають не постійно.

Замість безперервного спостереження за екраном користувач може виконати запис серії осцилограм, а потім проаналізувати отримані кадри. Це особливо зручно при діагностиці нестабільної роботи електронних пристроїв.

Режим самописця

Для контролю повільних процесів передбачений режим самописця з часовим масштабом від 100 мс/поділ до 50 с/поділ. Він дозволяє спостерігати зміни сигналу протягом більш тривалого часу, ніж при стандартній швидкій розгортці.

Режим самописця може застосовуватися при аналізі повільно змінних напруг, перехідних процесів та інших сигналів, для яких важлива тривала історія зміни параметра.

Режими запуску та синхронізації

Джерелом запуску може бути канал 1, канал 2, AC, зовнішній вхід або зовнішній сигнал із коефіцієнтом /5. SDS1022C підтримує запуск за фронтом, імпульсом, швидкістю наростання, відеосигналом із вибором рядка PAL, SECAM або NTSC, а також почерговий режим.

Вхід може працювати в режимах AC, DC, ФВЧ та ФНЧ. Різні варіанти запуску допомагають отримати стабільне зображення сигналу та налаштувати осцилограф відповідно до конкретного вимірювального завдання.

Pass/Fail для автоматичної перевірки

У SDS1022C вбудований модуль Pass/Fail, який дозволяє виконувати перевірку сигналу за принципом «придатний/непридатний». Функція може використовуватися для повторюваного контролю однотипних сигналів або електронних виробів.

Користувач може застосовувати встановлені межі та швидко визначати, чи відповідає сигнал заданим критеріям. Такий режим особливо корисний у сервісних та виробничих задачах із великою кількістю однотипних перевірок.

Пам’ять і збереження результатів

Внутрішня пам’ять дозволяє зберігати до 20 осцилограм, 20 наборів налаштувань та 2 опорні маски. Для перенесення інформації передбачено збереження на USB-пристрій.

Осцилограми можна зберігати у форматі DAV, числові дані — CSV, зображення екрана — BMP, а налаштування — SET. Це дозволяє документувати результати вимірювань, переносити дані на комп’ютер та швидко відновлювати раніше використану конфігурацію приладу.

Дисплей 5,7 дюйма

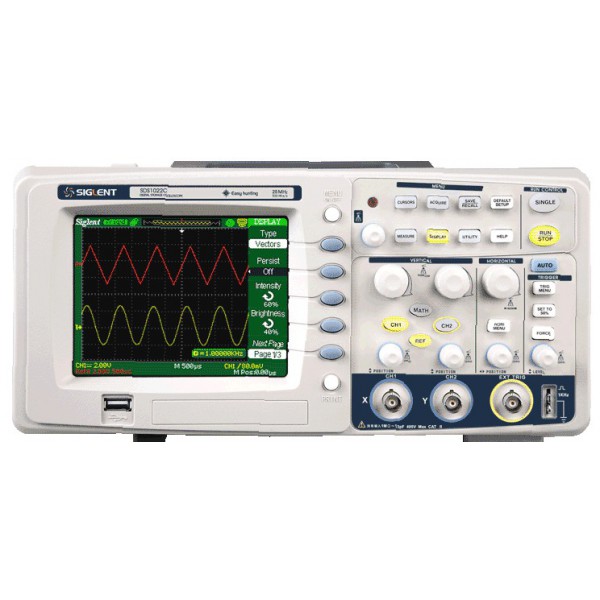

Осцилограф обладнаний кольоровим TFT-дисплеєм діагоналлю 5,7 дюйма з роздільною здатністю 320 × 234 точки та підтримкою 64 К кольорів. На екрані відображаються осцилограми обох каналів, параметри вимірювань, курсори та налаштування.

Для побудови осцилограм доступні лінійна інтерполяція та Sin(x)/x. Також передбачені режим післясвічення, режим розтягування та X-Y. Меню приладу має російськомовний інтерфейс.

Технічні характеристики SDS1022C

Комплектація SDS1022C

• цифровий осцилограф SDS1022C — 1 шт.;
• осцилографічні щупи — 2 шт.;

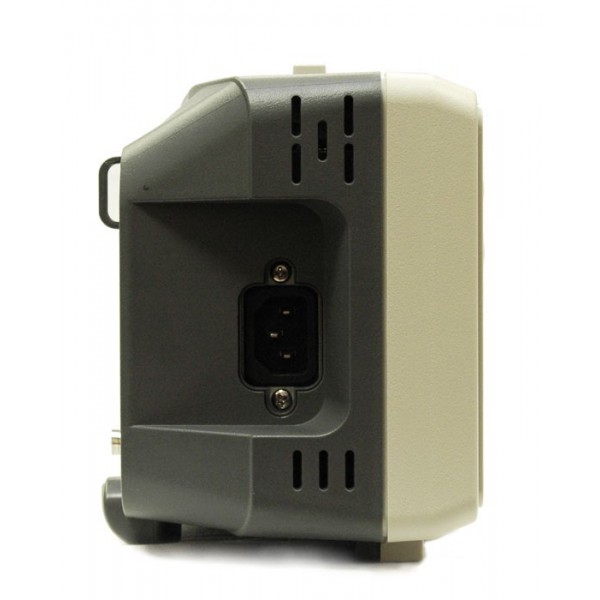

• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.;
• носій із програмним забезпеченням і керівництвом користувача;
• керівництво з експлуатації SDS1022C російською мовою.

Для яких задач підходить SDS1022C

SDS1022C можна використовувати в лабораторіях, сервісних центрах, ремонтних майстернях та навчальних закладах. Осцилограф підходить для аналізу сигналів у джерелах живлення, підсилювачах, генераторах, аналогових і цифрових схемах, системах керування та іншому електронному обладнанні, якщо параметри сигналу знаходяться в межах характеристик приладу.

Два канали дають змогу одночасно контролювати дві точки схеми, а автоматичні вимірювання, FFT, цифрові фільтри, режим самописця та реєстрація кадрів допомагають виконувати не лише візуальне спостереження, а й детальніший аналіз сигналів.

Осцилограф SDS1022C — основне

SDS1022C — цифровий двоканальний осцилограф зі смугою пропускання 25 МГц, частотою дискретизації до 1 Гвиб/с у реальному часі та до 10 Гвиб/с в еквівалентному режимі. Прилад має пам’ять 4 К точок на канал, вертикальну роздільну здатність 8 біт і кольоровий TFT-дисплей 5,7 дюйма.

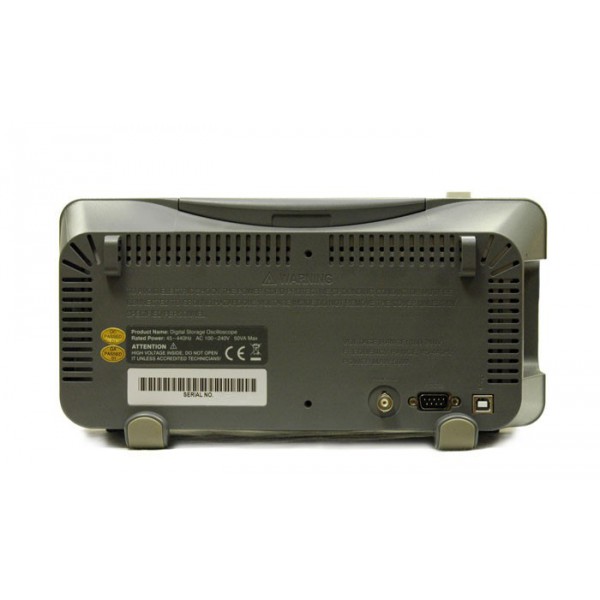

Модель підтримує 32 автоматичні вимірювання, FFT на 1024 точки, математичні операції, цифрові фільтри, усереднення, піковий детектор, Pass/Fail, режим X-Y, самописець і реєстратор на 2500 кадрів. Для обміну та збереження даних передбачені USB-host, USB-device і RS232C. Габарити осцилографа становлять 305 × 154 × 133 мм, маса — 2,3 кг.
