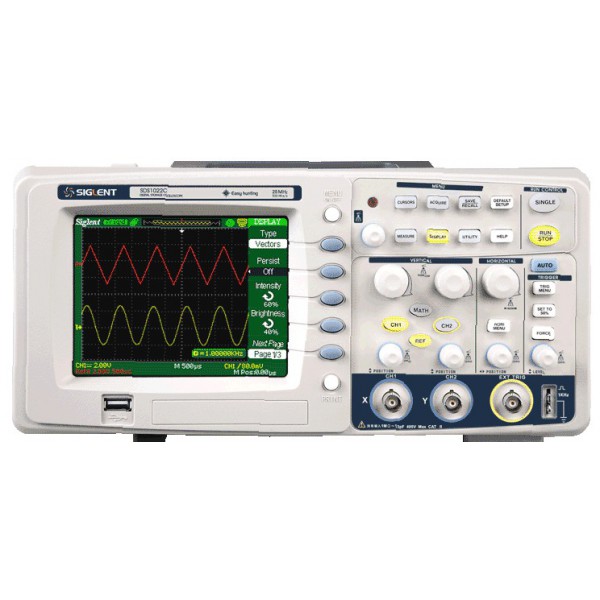

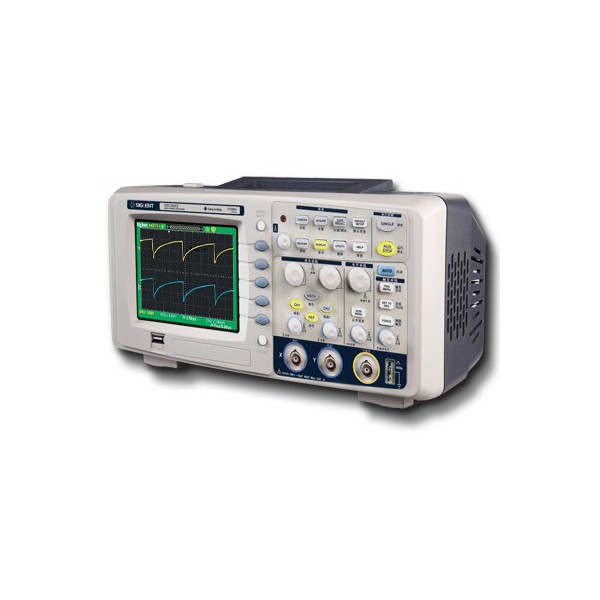

Цифровий осцилограф SDS1022D 25 МГц, 2 канали

SDS1022D — цифровий двоканальний осцилограф зі смугою пропускання 25 МГц, максимальною частотою дискретизації в реальному часі до 1 Гвиб/с та еквівалентною частотою дискретизації до 10 Гвиб/с. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів у лабораторних, сервісних, навчальних і ремонтних задачах. Модель оснащена кольоровим TFT-дисплеєм 5,7 дюйма, вбудованим 6-розрядним частотоміром, математичними функціями, цифровими фільтрами, FFT-аналізом і системою автоматичних вимірювань.

Важливо: осцилограф SDS1022D знятий з виробництва. На сторінці товару вказано наявність одного приладу на складі. Якщо потрібна саме ця модель, перед замовленням доцільно уточнити її фактичну доступність.

Основні можливості SDS1022D

Осцилограф має два вимірювальні канали та окремий вхід зовнішнього запуску. Смуга пропускання становить 25 МГц, що дозволяє використовувати SDS1022D для дослідження низькочастотних і середньочастотних аналогових та цифрових сигналів у межах технічних можливостей приладу.

Максимальна частота дискретизації в режимі реального часу досягає 1 Гвиб/с. При одночасній роботі двох каналів вона становить 500 Мвиб/с на канал. В еквівалентному режимі частота дискретизації сягає 10 Гвиб/с. Максимальний обсяг пам’яті — 32 000 точок на канал.

Вертикальна роздільна здатність становить 8 біт. Коефіцієнт вертикального відхилення регулюється від 2 мВ/поділ до 5 В/поділ. Для значень від 5 мВ/поділ вказана похибка ±3 %. Час наростання становить 14 нс.

Два канали та зовнішній запуск

SDS1022D оснащений двома основними каналами, що дозволяє одночасно спостерігати два сигнали, порівнювати їх форму, амплітуду, частоту, фазу та часові параметри. Така конфігурація зручна під час ремонту електронного обладнання, аналізу роботи окремих каскадів, порівняння вхідного та вихідного сигналів або дослідження взаємозв’язку між двома точками схеми.

Додатково передбачений вхід зовнішньої синхронізації. Як джерело запуску можна вибрати канал 1, канал 2, AC, зовнішній вхід або зовнішній сигнал із коефіцієнтом /5. Це розширює можливості стабілізації зображення при роботі зі складними або синхронізованими сигналами.

Смуга пропускання 25 МГц

Аналогова смуга пропускання SDS1022D становить 25 МГц. Цей параметр є одним із головних критеріїв вибору осцилографа, оскільки визначає частотний діапазон, у якому прилад може досліджувати електричні сигнали відповідно до заявлених характеристик.

Також у приладі передбачено окреме обмеження смуги до 20 МГц. Така функція може використовуватися, коли необхідно зменшити вплив високочастотних складових і шумів під час спостереження сигналу.

Частота дискретизації до 1 Гвиб/с

Максимальна частота дискретизації SDS1022D у режимі реального часу становить 1 Гвиб/с. При одночасному використанні обох каналів доступно до 500 Мвиб/с на канал. В еквівалентному режимі частота дискретизації становить до 10 Гвиб/с.

Висока частота дискретизації дозволяє отримувати значну кількість відліків сигналу за одиницю часу. Це важливо при аналізі форми імпульсів, фронтів, перехідних процесів і періодичних сигналів. Фактичні можливості залежать від встановленої часової розгортки, кількості активних каналів та обраного режиму роботи.

Автоматичні вимірювання — 32 параметри

SDS1022D підтримує 32 типи автоматичних вимірювань. Із них 14 належать до параметрів напруги: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot та FPREShoot.

Ще 18 параметрів використовуються для часових і частотних вимірювань: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR та LFF. Автоматичні функції скорочують час на ручні розрахунки та дозволяють одразу отримувати ключові параметри досліджуваного сигналу.

Крім автоматичних вимірювань, доступні курсорні режими: ручний, стеження та автоматичний. Вони дозволяють виконувати додаткові вимірювання безпосередньо за осцилограмою.

Математичні функції та FFT

SDS1022D підтримує математичну обробку сигналів. Доступні операції додавання, віднімання, множення та ділення. Також передбачена інверсія сигналу, що може бути корисною під час порівняння каналів або аналізу окремих процесів.

Для аналізу сигналу в частотній області реалізовано швидке перетворення Фур’є FFT на 1024 точки. Передбачені віконні функції Rectangle, Blackman, Hanning та Hamming. FFT дозволяє оцінювати частотні складові досліджуваного сигналу без використання окремого аналізатора спектра для базових задач у межах можливостей осцилографа.

Цифрові фільтри

Осцилограф оснащений набором цифрових фільтрів. Користувачеві доступні фільтр низьких частот, фільтр високих частот, смуговий і режекторний фільтри. Вони дозволяють обмежувати окремі частотні складові сигналу під час його аналізу.

Наявність цифрової фільтрації корисна, коли необхідно виділити потрібну частину спектра або зменшити вплив небажаних компонентів. При цьому початковий сигнал можна аналізувати без додаткових зовнішніх фільтрувальних пристроїв.

Функція усереднення та піковий детектор

SDS1022D підтримує усереднення від 4 до 256 реалізацій. Такий режим може застосовуватися для більш стабільного відображення повторюваного сигналу та зменшення випадкової шумової складової.

Також передбачений піковий детектор, який використовується для фіксації короткочасних пікових складових. Разом із режимом усереднення ці функції дозволяють вибирати спосіб обробки сигналу відповідно до характеру конкретного вимірювання.

Автоматичний покадровий реєстратор

У SDS1022D реалізований автоматичний покадровий реєстратор на 2500 кадрів. Він дозволяє послідовно записувати осцилограми та надалі аналізувати розвиток процесу в часі.

Функція може бути корисною при пошуку нестабільних або періодично виникаючих подій, коли потрібний сигнал з’являється не постійно. Замість безперервного спостереження користувач може записати серію кадрів і переглянути її після завершення реєстрації.

Режим самописця

Осцилограф може працювати в режимі самописця з часовою розгорткою від 100 мс/поділ до 50 с/поділ. Такий режим призначений для спостереження повільних процесів і тривалих змін сигналу.

На відміну від стандартного швидкого осцилографічного відображення, режим самописця дозволяє контролювати параметри, які змінюються протягом секунд або десятків секунд. Це розширює сферу застосування SDS1022D у лабораторних та сервісних роботах.

Вбудований 6-розрядний частотомір

SDS1022D має вбудований 6-розрядний частотомір. Завдяки цьому частоту сигналу можна контролювати без використання окремого зовнішнього частотоміра в задачах, які відповідають можливостям вбудованої функції.

Наявність частотоміра доповнює стандартне автоматичне вимірювання частоти та робить осцилограф більш функціональним при налагодженні генераторів, цифрових схем та інших джерел періодичних сигналів.

Режими запуску

SDS1022D підтримує кілька типів запуску: за фронтом, за імпульсом, за швидкістю наростання, відеосигналом із вибором рядка PAL, SECAM або NTSC, а також почерговий режим. Різні варіанти синхронізації допомагають стабілізувати на екрані сигнали різного характеру.

Як джерело запуску можна використовувати перший або другий канал, AC, зовнішній вхід і зовнішній сигнал /5. Такий набір функцій дозволяє налаштовувати синхронізацію відповідно до конкретного вимірювального завдання.

Pass/Fail — автоматична перевірка сигналу

У SDS1022D вбудований модуль Pass/Fail для тестування сигналу за встановленими межами. Користувач може задати допустиму маску та контролювати, чи відповідає осцилограма встановленим критеріям.

Такий режим може використовуватися при повторюваних перевірках однотипних пристроїв або сигналів, коли необхідно швидко визначати відповідність заданим межам без детального ручного аналізу кожної осцилограми.

Пам’ять і збереження результатів

Внутрішня пам’ять SDS1022D дозволяє зберігати до 20 осцилограм, 20 наборів налаштувань і 2 опорні маски. Також підтримується збереження даних на USB-пристрій.

Доступні формати DAV для осцилограм, CSV для числових даних, BMP для зображень і SET для налаштувань. Це дозволяє переносити результати вимірювань на комп’ютер, зберігати знімки екрана, обробляти дані та швидко відновлювати раніше використані конфігурації.

Дисплей 5,7 дюйма

Осцилограф обладнаний кольоровим TFT-дисплеєм діагоналлю 5,7 дюйма з роздільною здатністю 320 × 234 точки та відображенням 64 К кольорів. Екран використовується для одночасного відображення осцилограм, виміряних параметрів, курсорів і налаштувань приладу.

Для представлення сигналу передбачені лінійна інтерполяція та Sin(x)/x. Також доступні режим післясвічення, режим розтягування та X-Y, який можна використовувати для аналізу співвідношення двох сигналів.

Основні технічні характеристики SDS1022D

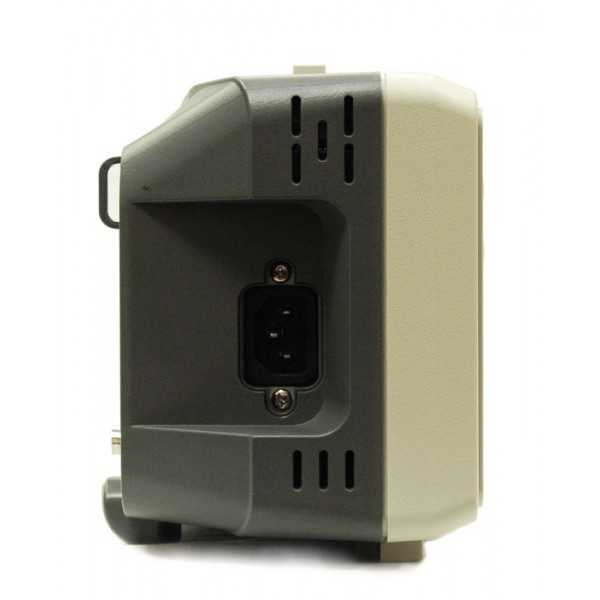

Інтерфейси підключення

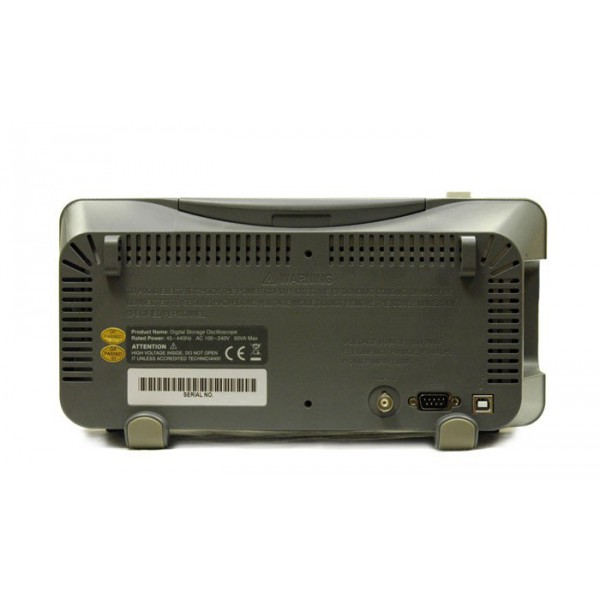

SDS1022D оснащений інтерфейсами USB-host, USB-device, PASS/FAIL та RS232C. USB-host використовується, зокрема, для роботи із зовнішнім USB-носієм, на який можна зберігати осцилограми, дані та зображення.

USB-device та RS232C розширюють можливості підключення приладу до зовнішнього обладнання. У комплект також входить USB-кабель і носій із програмним забезпеченням.

Комплект постачання SDS1022D

• цифровий осцилограф SDS1022D — 1 шт.;
• осцилографічні щупи — 2 шт.;
• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.;
• носій із програмним забезпеченням і керівництвом користувача;
• керівництво з експлуатації осцилографа SDS1022D російською мовою.

Для яких задач підходить SDS1022D

Цифровий осцилограф SDS1022D може використовуватися для ремонту та налагодження електронної апаратури, перевірки генераторів, джерел живлення, підсилювачів, цифрових і аналогових схем, а також для навчальних лабораторних робіт. Два канали дозволяють одночасно порівнювати сигнали в різних точках схеми.

Наявність 32 автоматичних вимірювань, FFT, цифрових фільтрів, режиму самописця, автоматичного реєстратора на 2500 кадрів і Pass/Fail робить модель функціональнішою за базовий осцилограф, який використовується лише для візуального спостереження форми сигналу.

Що врахувати при виборі SDS1022D

Основними параметрами при виборі цієї моделі є смуга пропускання 25 МГц, два канали, частота дискретизації до 1 Гвиб/с і максимальна вхідна напруга 400 В пік-пік. Якщо необхідно досліджувати сигнали з частотами, що істотно перевищують 25 МГц, слід розглядати осцилограф із ширшою смугою пропускання.

Варто також врахувати, що SDS1022D знятий з виробництва. Модель може бути цікавою як готовий лабораторний або сервісний прилад із двома каналами, вбудованим частотоміром, FFT та розвиненим набором автоматичних функцій, однак перед придбанням необхідно уточнювати актуальну наявність.

Осцилограф SDS1022D — коротко про головне

SDS1022D — цифровий двоканальний осцилограф зі смугою 25 МГц, частотою дискретизації в реальному часі до 1 Гвиб/с та еквівалентною дискретизацією до 10 Гвиб/с. Прилад має пам’ять до 32 000 точок на канал, вертикальну роздільну здатність 8 біт, 5,7-дюймовий кольоровий TFT-дисплей і вбудований 6-розрядний частотомір.

Осцилограф підтримує 32 автоматичні вимірювання, курсорний аналіз, FFT на 1024 точки, цифрові НЧ-, ВЧ-, смуговий і режекторний фільтри, математичні операції, усереднення, піковий детектор, Pass/Fail та реєстрацію до 2500 кадрів. Для збереження й обміну даними передбачені USB-host, USB-device та RS232C. Маса приладу становить 2,3 кг, габарити — 305 × 154 × 133 мм.
