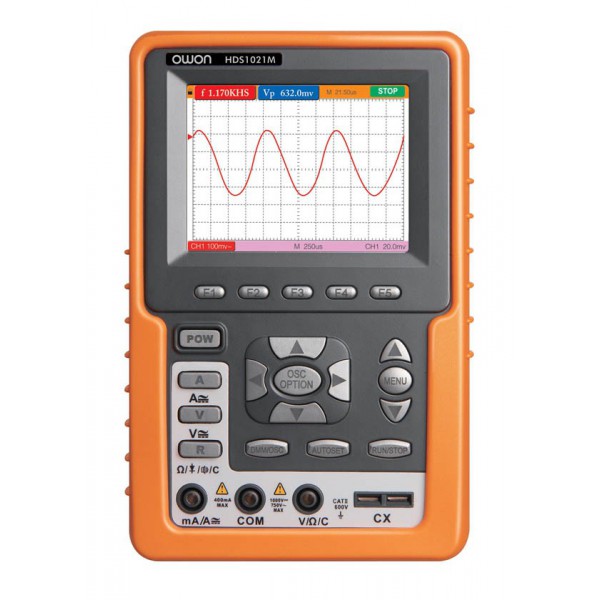

Портативний осцилограф HDS-1021M-N з мультиметром і частотоміром

HDS-1021M-N — цифровий автономний портативний осцилограф, який поєднує в одному корпусі функції осцилографа, цифрового мультиметра та частотоміра. Така конструкція дає змогу виконувати кілька типів електричних і електронних вимірювань одним приладом, не використовуючи для кожної операції окреме обладнання. Осцилограф має один вимірювальний канал, смугу пропускання 20 МГц і максимальну частоту дискретизації в реальному часі 100 MS/s.

Модель HDS-1021M-N розрахована на автономну роботу та оснащена вбудованим літій-іонним акумулятором. Заявлений час роботи від акумулятора становить до 6 годин. Завдяки цьому прилад можна використовувати не лише на стаціонарному робочому місці, а й там, де немає постійного доступу до мережевого живлення. Компактний корпус, кольоровий дисплей і поєднання декількох вимірювальних функцій роблять пристрій практичним рішенням для діагностики, перевірки та аналізу електричних сигналів.

Осцилограф із смугою пропускання 20 МГц

В осцилографічному режимі HDS-1021M-N працює зі смугою пропускання 20 МГц. Прилад має один канал, тому призначений для роботи з одним осцилографічним сигналом у конкретний момент часу. Максимальна частота дискретизації в реальному часі становить 100 MS/s, що дає змогу отримувати цифрове представлення досліджуваного сигналу та спостерігати його форму на вбудованому дисплеї.

Вертикальна роздільна здатність становить 8 біт. Діапазон вертикальної чутливості — від 5 мВ/поділ до 5 В/поділ. Такий діапазон дозволяє налаштовувати масштаб відображення відповідно до амплітуди досліджуваного сигналу. Горизонтальна розгортка в таблиці характеристик зазначена в діапазоні від 5 нс до 5 с на поділ, а час наростання сигналу становить 17,5 нс.

Глибина пам’яті осцилографа становить 6K слів на канал. Передбачено збереження чотирьох осцилограм і чотирьох режимів. Це дозволяє зафіксувати отримані результати та повернутися до збережених даних без необхідності одразу повторювати вимірювання.

Синхронізація та вимірювання параметрів сигналу

HDS-1021M-N підтримує кілька режимів синхронізації. У вихідних характеристиках зазначені автоматичний, нормальний та одноразовий режими, а також синхронізація за відеосигналом — за полями або рядками. Наявність різних режимів запуску допомагає стабілізувати осцилограму на екрані та вибирати спосіб відображення відповідно до характеру сигналу.

Також передбачені фільтри низьких і високих частот. Вони можуть застосовуватися під час роботи із сигналом, коли потрібно обмежити вплив небажаних частотних складових. Осцилограф підтримує курсорні вимірювання, що дозволяє визначати параметри сигналу безпосередньо за осцилограмою.

В описі приладу зазначено автоматичне вимірювання до 20 параметрів. Завдяки автоматизованим функціям користувач може отримувати числові результати вимірювань разом із графічним відображенням сигналу. Окремо в HDS-1021M-N передбачений вбудований частотомір, тому частоту сигналу можна контролювати без застосування додаткового окремого приладу.

Вбудований цифровий мультиметр

Однією з ключових особливостей HDS-1021M-N є вбудований цифровий мультиметр із дисплеєм на 4000 відліків. Він розширює функціональність портативного осцилографа та дозволяє виконувати основні електричні вимірювання без заміни приладу.

У режимі мультиметра доступне вимірювання постійної та змінної напруги, постійного та змінного струму, електричного опору й ємності. Також передбачені режим перевірки цілісності електричного кола та діодний тест. Таким чином, HDS-1021M-N можна використовувати як для спостереження форми електричного сигналу, так і для контролю основних електричних величин.

Для вимірювання напруги в таблиці характеристик наведено діапазони 400 мВ, 4 В, 40 В і 400 В. Для постійної напруги зазначена базова точність VDC ±(1%+1), для змінної напруги — VAC ±(1%+3). Вимірювання опору передбачене в діапазонах від 400 Ом до 40 МОм, а вимірювання ємності — від 51,2 нФ до 100 мкФ.

Гальванічна ізоляція мультиметра та осцилографа

У технічних характеристиках HDS-1021M-N зазначено наявність гальванічної ізоляції між мультиметром та осцилографом. Це важлива конструктивна особливість комбінованого приладу, оскільки два його вимірювальні режими реалізовані в одному корпусі.

Перемикання між функціями осцилографа та мультиметра дозволяє послідовно виконувати різні етапи перевірки. Наприклад, користувач може спочатку контролювати електричну величину мультиметром, а потім перейти до спостереження форми сигналу в режимі осцилографа. Вбудований частотомір доповнює ці можливості та робить HDS-1021M-N багатофункціональним вимірювальним пристроєм.

Кольоровий дисплей 320 × 240

Для відображення осцилограм, результатів вимірювань і параметрів налаштування HDS-1021M-N оснащений кольоровим РК-дисплеєм. В описі товару вказана діагональ 3,5 дюйма, а роздільна здатність становить 320 × 240 пікселів.

Наявність власного дисплея означає, що для основної роботи з осцилографом не потрібен постійно підключений комп’ютер. Користувач може переглядати форму сигналу та результати вимірювань безпосередньо на екрані приладу. Це особливо важливо для портативного вимірювального обладнання, розрахованого на автономне використання.

Автономна робота до 6 годин

Живлення HDS-1021M-N забезпечує вбудований Li-ion акумулятор. Згідно з характеристиками товару, одного заряду достатньо для автономної роботи тривалістю до 6 годин. Це дозволяє проводити вимірювання далеко від стаціонарного робочого місця та використовувати прилад у ситуаціях, коли живлення від електромережі недоступне або незручне.

Розміри корпусу становлять 180 × 113 × 40 мм, а маса — 690 г. Такі габарити відповідають концепції переносного вимірювального приладу: осцилограф можна переміщувати між робочими місцями та застосовувати там, де використання великого настільного осцилографа є менш зручним.

Підключення до комп’ютера

Для обміну даними та підключення до ПК у характеристиках HDS-1021M-N зазначені інтерфейси RS232 та USB. В основному описі окремо вказаний USB-інтерфейс. Наявність комп’ютерного підключення розширює можливості роботи з приладом поряд з автономним використанням його власного дисплея та органів керування.

Для яких завдань підходить HDS-1021M-N

Портативний цифровий осцилограф HDS-1021M-N може бути корисним у тих випадках, коли потрібно поєднати спостереження форми електричного сигналу з базовими мультиметричними вимірюваннями. Один прилад дозволяє контролювати напругу, струм, опір та ємність, виконувати перевірку діодів і цілісності кола, вимірювати частоту та одночасно мати доступ до функцій цифрового осцилографа.

Поєднання трьох функціональних режимів особливо зручне під час послідовної діагностики. Коли потрібно не тільки визначити числове значення напруги або струму, а й оцінити форму сигналу, користувач може перейти до осцилографічного режиму без використання другого пристрою. Якщо необхідно контролювати частоту, для цього передбачений вбудований частотомір.

HDS-1021M-N також орієнтований на мобільну роботу. Вбудований акумулятор, компактні розміри та власний кольоровий екран дозволяють працювати автономно, а пам’ять для збереження осцилограм допомагає фіксувати результати вимірювань для подальшого перегляду.

Основні особливості HDS-1021M-N

• цифровий портативний осцилограф, мультиметр і частотомір в одному корпусі;
• 1 канал осцилографа;
• смуга пропускання 20 МГц;
• максимальна частота дискретизації в реальному часі 100 MS/s;
• вертикальна роздільна здатність 8 біт;
• глибина пам’яті 6K слів на канал;
• вертикальна чутливість від 5 мВ/поділ до 5 В/поділ;
• автоматичний, нормальний, одноразовий і відеорежим синхронізації;
• курсорові вимірювання;
• вбудований частотомір;
• мультиметр на 4000 відліків;
• вимірювання AC/DC напруги та струму;
• вимірювання опору та ємності;
• перевірка цілісності кола та діодний тест;
• гальванічна ізоляція між мультиметром і осцилографом;
• кольоровий РК-дисплей 320 × 240;
• пам’ять для 4 осцилограм і 4 режимів;
• Li-ion акумулятор із часом автономної роботи до 6 годин;
• інтерфейси для підключення до ПК;
• розміри корпусу 180 × 113 × 40 мм;
• маса 690 г.

Технічні характеристики осцилографа HDS-1021M-N

HDS-1021M-N — портативний прилад для комплексних вимірювань

Цифровий осцилограф HDS-1021M-N поєднує можливості одноканального осцилографа 20 МГц, цифрового мультиметра та частотоміра. Він дозволяє спостерігати форму сигналу, виконувати автоматичні й курсорні вимірювання, контролювати основні електричні величини та зберігати осцилограми у внутрішній пам’яті.

Вбудований кольоровий дисплей, автономне живлення до 6 годин, компактний корпус і можливість підключення до ПК роблять HDS-1021M-N зручним форматом для користувачів, яким потрібен переносний цифровий осцилограф із розширеними вимірювальними функціями. При цьому всі основні режими — осцилограф, мультиметр і частотомір — доступні в одному пристрої.
