Цифровий осцилограф RIGOL DS2202A — 200 МГц, 2 канали, до 2 Гвиб/с

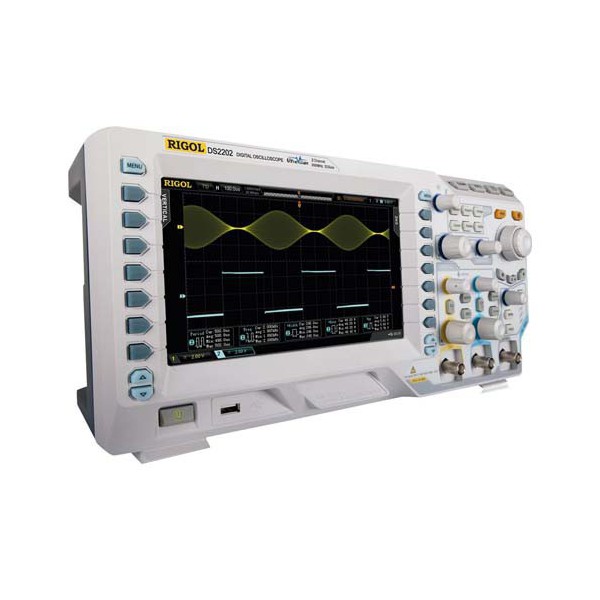

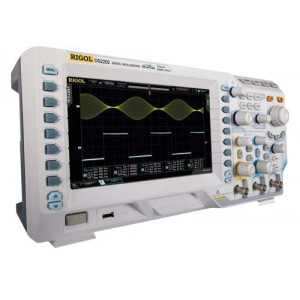

RIGOL DS2202A — двоканальний цифровий осцилограф серії DS2000A, призначений для спостереження, вимірювання та аналізу електричних сигналів у широкому діапазоні частот. Модель має смугу пропускання 200 МГц і максимальну частоту дискретизації в реальному часі до 2 Гвиб/с. Таке поєднання характеристик дає змогу досліджувати форму сигналу, перехідні процеси, імпульси, спотворення та інші особливості роботи електронних схем.

Осцилограф побудований на технології UltraVision. Вона поєднує глибоку пам’ять, високу швидкість захоплення осцилограм, багаторівневе відображення інтенсивності сигналу та функції запису й відтворення сигналів. RIGOL DS2202A оснащений двома аналоговими каналами, тому дозволяє одночасно контролювати два сигнали, порівнювати їх форму, часові параметри та взаємне положення.

Основні можливості RIGOL DS2202A

• Смуга пропускання — 200 МГц. Прилад розрахований на роботу з широким спектром аналогових та імульсних сигналів у межах своєї робочої смуги.
• 2 аналогові канали. Можна одночасно спостерігати та порівнювати два сигнали, що зручно під час налагодження електронних вузлів і перевірки взаємодії окремих каскадів.
• Частота дискретизації до 2 Гвиб/с. Максимальне значення досягається в одноканальному режимі; при одночасній роботі двох каналів частота дискретизації становить до 1 Гвиб/с.
• Глибина пам’яті 14 млн точок у стандартній конфігурації. Для серії передбачене розширення до 56 млн точок як опція, що дає можливість зберігати довші фрагменти сигналу з високою деталізацією.
• Швидкість захоплення до 50 000 осцилограм/с. Висока частота оновлення полегшує пошук рідкісних подій, коротких імпульсів і нестабільних ділянок сигналу.
• Запис, відтворення та аналіз до 65 000 кадрів. Прилад може накопичувати послідовність осцилограм для подальшого перегляду та аналізу.
• До 256 градацій інтенсивності. Багаторівневе відображення допомагає візуально оцінити частоту появи різних ділянок сигналу та побачити нестабільні події.
• Вертикальна чутливість від 500 мкВ/поділ. до 10 В/поділ. Широкий діапазон масштабування дозволяє працювати як із малими, так і з більшими за амплітудою сигналами в межах допустимих вхідних параметрів.

Технологія UltraVision і робота з довгими записами

Однією з ключових особливостей цифрового осцилографа RIGOL DS2202A є технологія UltraVision. Її практична цінність полягає не лише у високій швидкості відображення осцилограм, а й у можливості зберігати значний обсяг даних. Стандартна глибина пам’яті становить 14 Mpts. Під час роботи з одним каналом доступні режими пам’яті до 14 млн точок, а з опціональним розширенням — до 56 млн точок. При використанні двох каналів доступна глибина до 7 млн точок на канал у стандартній конфігурації та до 28 млн точок на канал з опцією розширення.

Глибока пам’ять особливо корисна, коли потрібно записати тривалий часовий інтервал, а потім детально розглянути його окрему ділянку. Це дозволяє поєднати значну тривалість запису з високою деталізацією сигналу. У поєднанні з функцією апаратного запису, відтворення й аналізу осцилограм така можливість допомагає знаходити події, які виникають нерегулярно та можуть бути пропущені під час звичайного спостереження.

Швидкість захоплення до 50 000 осцилограм за секунду також має важливе практичне значення. Чим частіше осцилограф оновлює дані, тим вища ймовірність зафіксувати коротку аномалію, одиничний імпульс, глітч або іншу нестабільну подію. Це особливо актуально під час діагностики електронних пристроїв, де несправність може проявлятися лише час від часу.

Дискретизація та вертикальний тракт

Максимальна частота дискретизації RIGOL DS2202A у реальному часі становить 2 Гвиб/с при роботі одного каналу та 1 Гвиб/с при одночасному використанні двох каналів. Висока частота дискретизації дозволяє формувати детальне цифрове представлення сигналу та аналізувати короткі часові процеси.

Вертикальна роздільна здатність осцилографа становить 8 біт. Діапазон вертикального масштабу — від 500 мкВ/поділ. до 10 В/поділ., а смуга пропускання моделі DS2202A сягає 200 МГц. Для приладу також передбачене обмеження смуги 20 МГц/100 МГц, яке можна використовувати тоді, коли високочастотні складові сигналу не потрібні для конкретного вимірювання.

Вхідний імпеданс аналогових каналів становить 1 МОм ±1% паралельно з вхідною ємністю близько 16 пФ. Доступні режими вхідного зв’язку DC, AC та GND. Коефіцієнт ослаблення щупа налаштовується в широкому діапазоні, що дає змогу коректно масштабувати покази при використанні сумісних вимірювальних щупів.

Час наростання для моделі з полосою пропускання 200 МГц становить приблизно 1,8 нс. Це важливий параметр під час дослідження імпульсних сигналів, фронтів і швидких перехідних процесів.

Синхронізація та пошук складних подій

Цифровий осцилограф RIGOL DS2202A підтримує розвинений набір режимів запуску. У характеристиках моделі зазначені синхронізація за фронтом, відеосигналом, швидкістю наростання, тривалістю імульсу, короткочасною імпульсною перешкодою, збігом із шаблоном, тривалістю події, послідовністю подій, а також запуск за даними цифрових протоколів.

Завдяки цьому DS2202A можна використовувати не лише для стандартного спостереження періодичних сигналів, а й для пошуку конкретних умов, після появи яких прилад має зафіксувати осцилограму. Такий підхід значно спрощує аналіз нестабільних електронних схем і сигналів, де потрібна подія може виникати серед великої кількості нормальних циклів.

Підтримуються режими запуску Auto, Normal і Single. Для імпульсних сигналів доступні умови, пов’язані з шириною імпульсу та його полярністю. Для відеосигналів передбачена робота зі стандартами NTSC, PAL, SECAM, а також форматами HDTV. Розширені режими синхронізації допомагають відокремити потрібну подію від потоку повторюваних сигналів і сфокусувати аналіз саме на потрібній ділянці.

Робота з послідовними шинами

RIGOL DS2202A підтримує запуск за даними послідовних шин і декодування протоколів. У описі моделі зазначені I²C, SPI, RS232/UART, CAN та інші протоколи, а серед режимів синхронізації також вказані USB і FlexRay. Такий функціонал розширює можливості приладу під час налагодження цифрових пристроїв, контролерів, інтерфейсів обміну даними та вбудованих електронних систем.

Під час аналізу цифрової шини важливо не тільки бачити електричну форму сигналу, а й визначати події, пов’язані з передаванням даних. За допомогою відповідних режимів запуску можна перейти від загального спостереження лінії до фіксації конкретного фрагмента обміну, після чого детально дослідити його за допомогою масштабування, курсорів та автоматичних вимірювань.

Автоматичні вимірювання та математичний аналіз

DS2202A має широкий набір автоматичних вимірювань зі статистикою. Прилад дозволяє визначати основні амплітудні та часові параметри сигналу, а статистичний режим допомагає оцінювати зміну результатів у часі. Одночасно на екрані можуть відображатися кілька вимірюваних параметрів, що зменшує кількість ручних операцій під час перевірки сигналу.

До автоматично визначуваних параметрів належать характеристики амплітуди, частоти, періоду, часу наростання та спаду, тривалості імпульсів, коефіцієнта заповнення й інші показники. Для статистичної обробки передбачені середнє, максимальне та мінімальне значення, стандартне відхилення та кількість виконаних вимірювань.

Математичні функції включають додавання, віднімання, множення, ділення, FFT та інші операції. Швидке перетворення Фур’є дозволяє перейти від часової форми сигналу до оцінювання його частотних складових. Також доступні курсорні вимірювання, за допомогою яких можна вручну визначати різницю напруги, часовий інтервал та відповідну йому частоту.

Запис і відтворення осцилограм

RIGOL DS2202A підтримує запис осцилограм у реальному часі з можливістю подальшого відтворення та аналізу. Максимальна кількість записаних кадрів сягає 65 000. Такий режим зручний у випадках, коли потрібно спостерігати поведінку пристрою протягом певного часу, а потім повернутися до конкретного моменту та перевірити, що саме відбулося із сигналом.

Функція запису може бути корисною при пошуку періодичних збоїв, короткочасних перешкод, нестабільних імпульсів і подій, які важко зафіксувати вручну. Поєднання запису кадрів із високою швидкістю захоплення та глибокою пам’яттю розширює можливості осцилографа під час діагностики складних електронних пристроїв.

8-дюймовий кольоровий дисплей

Для відображення сигналів використовується кольоровий TFT РК-дисплей діагоналлю 8 дюймів, або приблизно 20,3 см. Роздільна здатність екрана становить 800 × 480 пікселів. Робоча область дозволяє одночасно бачити осцилограми двох каналів, параметри розгортки, рівень запуску та результати автоматичних вимірювань.

Відображення з градаціями інтенсивності до 256 рівнів допомагає передавати щільність появи сигналу. Ділянки, які повторюються частіше, візуально відрізняються від рідкісних подій. Такий спосіб відображення корисний під час аналізу нестабільних сигналів, шумів і короткочасних відхилень, які можуть бути малопомітними при звичайному відображенні осцилограми.

Інтерфейси та підключення

Осцилограф RIGOL DS2202A оснащений інтерфейсами USB Host, USB Device та LAN. Також передбачений AUX-вихід із функціями TrigOut/PassFail. Наявність декількох інтерфейсів спрощує обмін даними, підключення до комп’ютера та використання приладу у складі автоматизованого вимірювального комплексу.

LAN дає можливість підключати осцилограф до локальної мережі, а USB Host може використовуватися для роботи із зовнішніми USB-накопичувачами. USB Device призначений для з’єднання з комп’ютером. У специфікації серії також зазначена підтримка USB-GPIB через відповідний адаптер і сумісність із PictBridge.

Основні технічні характеристики

Для яких завдань підходить RIGOL DS2202A

Завдяки смузі пропускання 200 МГц, двом аналоговим каналам і розвиненим функціям синхронізації осцилограф можна застосовувати для розроблення та налагодження електронних пристроїв, перевірки аналогових і цифрових вузлів, пошуку несправностей, аналізу імпульсних сигналів, роботи з послідовними інтерфейсами та лабораторних вимірювань.

Два канали дозволяють порівнювати вхідний і вихідний сигнали каскаду, контролювати затримку між подіями або одночасно спостерігати різні точки електронної схеми. Це зручно під час перевірки підсилювачів, джерел сигналу, цифрових схем, блоків керування та іншої електроніки в межах допустимих параметрів приладу.

Функції автоматичних вимірювань, статистики, математичної обробки та FFT зменшують обсяг ручних розрахунків. Запис до 65 000 кадрів і швидке захоплення осцилограм допомагають працювати з нестабільними та рідкісними подіями, а 8-дюймовий екран забезпечує достатньо місця для одночасного відображення сигналів і результатів вимірювань.

Габарити, живлення та експлуатація

Габаритні розміри RIGOL DS2202A становлять приблизно 361,6 × 179,6 × 130,8 мм, маса без пакування — близько 3,9 кг. Такі розміри дозволяють використовувати прилад як настільний лабораторний осцилограф без надмірного використання робочого простору.

Прилад живиться від мережі 100–240 В із частотою 45–440 Гц, максимальна споживана потужність — 50 Вт. Охолодження здійснюється вентилятором. Робочий температурний діапазон становить від 0 до +50 °C.

Для серії рекомендований інтервал калібрування один рік. Це слід враховувати під час використання осцилографа у вимірювальних лабораторіях та інших сферах, де необхідно регулярно контролювати стан вимірювального обладнання відповідно до внутрішніх процедур.

Документація RIGOL DS2202A

Для детального ознайомлення з параметрами приладу доступний технічний опис осцилографів DS2000, у якому наведені характеристики дискретизації, пам’яті, входів, часової розгортки, вертикального тракту, режимів синхронізації, вимірювань, математичних функцій, дисплея та інтерфейсів.

RIGOL DS2202A поєднує смугу пропускання 200 МГц, два аналогові канали, дискретизацію до 2 Гвиб/с, глибоку пам’ять, швидке захоплення осцилограм і розвинені засоби аналізу. Такий набір характеристик дозволяє використовувати прилад для вимірювання та діагностики електронних сигналів, коли потрібні не лише базове відображення осцилограми, а й запис, пошук подій, автоматичні вимірювання, математична обробка та аналіз цифрових шин.
