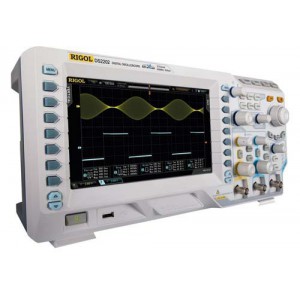

Цифровий осцилограф RIGOL DS2102A — 100 МГц, 2 канали, до 2 Гвиб/с

RIGOL DS2102A — цифровий двоканальний осцилограф серії DS2000A з пропускною здатністю 100 МГц і максимальною частотою дискретизації в реальному часі до 2 Гвиб/с. Прилад призначений для спостереження, реєстрації та аналізу форми електричних сигналів у межах заявленої смуги частот. Поєднання двох аналогових каналів, високої швидкості захоплення осцилограм, глибокої пам’яті та розвинених функцій синхронізації дає змогу детально досліджувати як стабільні, так і короткочасні події.

В основі DS2102A використовується технологія UltraVision. Вона об’єднує швидке захоплення сигналів, багаторівневе відображення інтенсивності, запис послідовностей осцилограм і розширені можливості аналізу. Завдяки цьому на екрані можна бачити не лише основну форму сигналу, а й рідкісні або нестабільні зміни, які можуть бути непомітними за нижчої швидкості оновлення.

Основні характеристики RIGOL DS2102A

• Смуга пропускання: 100 МГц.
• Кількість аналогових каналів: 2.
• Максимальна частота дискретизації: до 2 Гвиб/с.
• Вертикальна чутливість: від 0,5 мВ/поділ. до 10 В/поділ.
• Глибина пам’яті: 14 Mpts у стандартній конфігурації.
• Швидкість реєстрації: до 50 000 осцилограм за секунду.
• Запис і відтворення: до 65 000 кадрів.
• Градації яскравості: до 256 рівнів.
• Дисплей: кольоровий РК, діагональ 20 см, роздільна здатність 800 × 480.
• Інтерфейси: USB Device, USB Host, LAN з підтримкою LXI Class C, ізольований вихід Pass/Fail, PictBridge.
• Розміри: 361 × 180 × 130 мм.
• Маса: 3,9 кг.

Смуга пропускання 100 МГц і два аналогові канали

Осцилограф DS2102A має два аналогові входи та смугу пропускання 100 МГц. Це дає можливість одночасно спостерігати два сигнали, порівнювати їхню форму, часові співвідношення та поведінку в одному вимірювальному сеансі. Кожен канал має окреме керування, що спрощує налаштування масштабу та положення сигналу на екрані.

Вертикальна чутливість у діапазоні від 0,5 мВ/поділ. до 10 В/поділ. дозволяє працювати з сигналами різного рівня. Такий діапазон дає змогу налаштувати відображення так, щоб форма сигналу займала зручну частину екрана та була придатною для подальшого аналізу вимірювальними функціями осцилографа.

Дискретизація до 2 Гвиб/с і глибина пам’яті 14 Mpts

Максимальна частота дискретизації в режимі реального часу становить до 2 Гвиб/с. Висока швидкість оцифрування важлива для коректного представлення швидких змін форми сигналу та забезпечує велику кількість відліків у межах досліджуваного інтервалу. При роботі з короткими імпульсами або швидкими фронтами це допомагає отримувати більш деталізоване відображення.

Стандартна глибина пам’яті DS2102A становить 14 Mpts. Великий обсяг пам’яті дає можливість зберігати довші послідовності даних без необхідності різко зменшувати частоту дискретизації. Це особливо важливо під час аналізу сигналів, у яких потрібно одночасно бачити тривалий часовий інтервал і зберігати можливість детально розглядати окремі ділянки запису.

Висока швидкість захоплення осцилограм

RIGOL DS2102A забезпечує швидкість реєстрації до 50 000 осцилограм за секунду. Чим частіше осцилограф оновлює захоплену форму сигналу, тим вища ймовірність зафіксувати короткочасні або рідкісні події. У практичному аналізі це дозволяє швидше помітити нестабільність, окремі імпульсні відхилення або зміни, що виникають лише час від часу.

Для наочного відображення повторюваності сигналу використовується багаторівнева градація яскравості — до 256 рівнів. Ділянки форми сигналу, які з’являються частіше, можуть відображатися з іншою інтенсивністю, ніж рідкісні події. Такий спосіб візуалізації допомагає оцінювати поведінку сигналу не лише за геометрією окремої осцилограми, а й за частотою появи певних траєкторій.

Запис, відтворення та аналіз до 65 000 кадрів

Однією з важливих функцій DS2102A є апаратний запис послідовності осцилограм із можливістю подальшого відтворення та аналізу. Осцилограф підтримує запис до 65 000 кадрів. Це дозволяє не обмежуватися переглядом поточної форми сигналу, а повертатися до раніше зафіксованих подій і послідовно переглядати їх.

Такий режим корисний, коли досліджувана подія виникає нерегулярно або її складно відтворити в потрібний момент. Записана серія кадрів дає змогу зосередитися на пошуку потрібної ділянки вже після захоплення даних, не повторюючи весь процес вимірювання щоразу.

Розширені режими синхронізації

DS2102A підтримує широкий набір режимів запуску та синхронізації. Серед них — запуск за фронтом, відеосигналом, швидкістю наростання, тривалістю імпульсу, короткочасною імпульсною перешкодою (глітч), збігом із шаблоном, тривалістю події та послідовністю подій.

Також у приладі передбачені режими запуску, пов’язані з даними цифрових протоколів. В описі моделі зазначена підтримка синхронізації за даними I²C, RS232, SPI, USB, FlexRay і CAN. Це розширює можливості пошуку потрібної події в складному сигналі, оскільки запуск можна пов’язати не лише з рівнем або часовим параметром імпульсу, а й з умовою в послідовному інтерфейсі.

Декодування послідовних шин

Осцилограф підтримує запуск за даними послідовної шини та декодування протоколів I²C, SPI, RS232, CAN та інших заявлених інтерфейсів. Декодування дозволяє відображати інформацію шини у зрозумілішому вигляді поряд із фізичною формою сигналу. Це спрощує зіставлення електричної форми імпульсів із переданими даними.

Автоматичні вимірювання та статистика

RIGOL DS2102A має широкі можливості автоматичних вимірювань зі статистикою. Автоматичний розрахунок параметрів допомагає швидко отримувати числові значення без необхідності виконувати кожне вимірювання вручну за сіткою екрана. Статистичне представлення результатів корисне для спостереження за тим, наскільки стабільно змінюється вимірюваний параметр протягом серії захоплень.

Кольоровий дисплей 800 × 480

Для відображення осцилограм і параметрів використовується кольоровий РК-дисплей діагоналлю 20 см із роздільною здатністю 800 × 480 пікселів. Екран забезпечує достатню площу для одночасного перегляду двох каналів, вимірювальної інформації, меню налаштувань і результатів декодування.

Інтерфейси підключення

Осцилограф оснащений інтерфейсами USB Device і USB Host, мережевим портом LAN із підтримкою LXI Class C, ізольованим виходом Pass/Fail та підтримкою PictBridge. Наявність кількох типів інтерфейсів дозволяє інтегрувати прилад у вимірювальне робоче місце та використовувати зовнішні пристрої відповідно до передбачених виробником функцій.

Конструкція та габарити

Габарити RIGOL DS2102A становлять 361 × 180 × 130 мм, маса — 3,9 кг. Настільний корпус поєднує великий дисплей, окремі органи керування каналами та функціональні клавіші. Така компоновка дає можливість швидко переходити між основними режимами без постійного відкривання вкладених меню.

Що дає технологія UltraVision у DS2102A

UltraVision у цій серії пов’язує кілька ключових можливостей приладу: глибоку пам’ять, високу швидкість захоплення осцилограм, запис і відтворення послідовностей та багаторівневе відображення інтенсивності. У результаті користувач отримує не лише статичний графік, а інструмент для спостереження за зміною сигналу в часі та пошуку подій, які виникають нерегулярно.

Підсумок

RIGOL DS2102A — цифровий осцилограф із двома аналоговими каналами та смугою пропускання 100 МГц. Модель забезпечує дискретизацію до 2 Гвиб/с, стандартну глибину пам’яті 14 Mpts, швидкість захоплення до 50 000 осцилограм за секунду та запис до 65 000 кадрів. Прилад підтримує до 256 рівнів інтенсивності відображення, широкий набір режимів синхронізації, запуск і декодування послідовних шин, автоматичні вимірювання зі статистикою.

Кольоровий РК-дисплей 800 × 480, інтерфейси USB Device, USB Host і LAN, а також функції UltraVision роблять DS2102A повнофункціональним настільним цифровим осцилографом для детального аналізу сигналів у межах його технічних характеристик.
