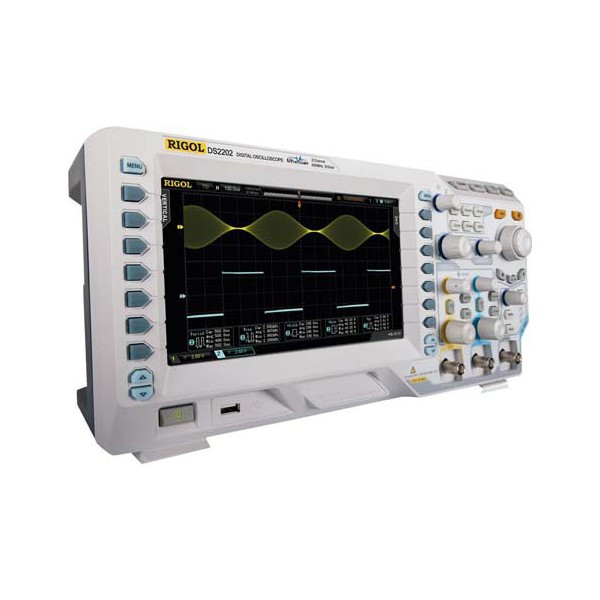

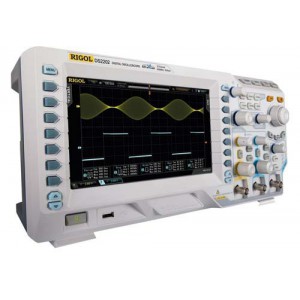

Цифровий осцилограф RIGOL DS2202

RIGOL DS2202 — двоканальний цифровий осцилограф серії DS2000 зі смугою пропускання 200 МГц і максимальною частотою дискретизації в реальному часі до 2 Гвиб/с. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів у лабораторіях, сервісних центрах, на виробництві, під час розроблення й налагодження електронних пристроїв, а також у навчальних та дослідницьких роботах. Поєднання високої смуги пропускання, глибокої пам’яті, швидкого захоплення осцилограм і розширених можливостей синхронізації робить модель зручною для дослідження як періодичних, так і короткочасних подій.

Осцилограф побудований на технології UltraVision, яку RIGOL використовує для підвищення інформативності відображення та аналізу сигналів. DS2202 має два аналогові канали, стандартну глибину пам’яті 14 млн точок і підтримує швидкість реєстрації до 50 000 осцилограм за секунду. Це дає змогу швидше виявляти нестабільні імпульси, спотворення, короткі перехідні процеси та інші події, які можуть бути складними для спостереження на приладах із нижчою швидкістю захоплення.

Основні можливості RIGOL DS2202

• Смуга пропускання — 200 МГц. Такий діапазон дає змогу працювати з широким спектром аналогових і цифрових сигналів у межах можливостей приладу.
• 2 аналогові канали. Можна одночасно спостерігати два сигнали, порівнювати їхню форму, часові параметри, амплітуду та взаємне положення.
• Максимальна частота дискретизації — до 2 Гвиб/с. Висока частота вибірки допомагає детальніше відтворювати форму сигналу та аналізувати швидкі процеси.
• Глибина пам’яті — 14 млн точок у стандартній конфігурації. Для серії DS2000 також передбачене розширення глибини пам’яті до 56 млн точок як опція.
• Швидкість захоплення — до 50 000 осцилограм/с. Це підвищує ймовірність виявлення рідкісних аномалій та нестабільних подій.
• Запис і відтворення осцилограм. Апаратна функція дає змогу записувати до 65 000 кадрів для подальшого перегляду та аналізу.
• 256 рівнів градації інтенсивності. Відображення з різною яскравістю допомагає візуально оцінювати частоту появи окремих ділянок сигналу.
• Вертикальна чутливість від 500 мкВ/поділ. до 10 В/поділ. Широкий діапазон налаштування корисний під час роботи як із малими, так і з більшими за амплітудою сигналами.

Смуга пропускання 200 МГц і дискретизація до 2 Гвиб/с

Однією з головних характеристик RIGOL DS2202 є аналогова смуга пропускання 200 МГц. Вона визначає частотний діапазон сигналів, які осцилограф може коректно передавати на екран у межах заданих виробником параметрів. Для розробника, інженера або сервісного фахівця це важливо під час перевірки генераторів, цифрової електроніки, імпульсних вузлів, систем керування та інших пристроїв, де необхідно бачити реальну форму сигналу, а не лише вимірювати його частоту чи напругу.

Максимальна частота дискретизації в реальному часі до 2 Гвиб/с забезпечує велику кількість вибірок на одиницю часу. Це особливо корисно під час аналізу коротких фронтів, вузьких імпульсів і перехідних процесів. При роботі з двома каналами одночасно параметри дискретизації можуть відрізнятися від максимального значення для одного каналу, тому під час точних вимірювань важливо враховувати поточний режим роботи приладу.

Глибока пам’ять і захоплення рідкісних подій

Стандартна глибина пам’яті DS2202 становить 14 млн точок. Великий обсяг пам’яті дає змогу зберігати тривалі часові фрагменти із достатньою деталізацією, а потім збільшувати окремі ділянки запису та аналізувати їх. Це корисно, коли проблема виникає не в кожному циклі, а лише час від часу: наприклад, з’являється короткий паразитний імпульс, пропуск пакета, нестабільний фронт або інша нерегулярна подія.

Швидкість реєстрації до 50 000 осцилограм за секунду доповнює глибоку пам’ять. Чим швидше осцилограф оновлює та захоплює форми сигналу, тим вища ймовірність побачити подію, яка виникає рідко. Функція апаратного запису осцилограм дозволяє зберігати до 65 000 кадрів, відтворювати їх і переглядати послідовність змін. Такий режим особливо зручний під час пошуку нестабільних дефектів, коли недостатньо просто зупинити поточну осцилограму.

Технологія UltraVision і відображення сигналу

Технологія UltraVision у серії DS2000 об’єднує глибоку пам’ять, високу швидкість захоплення та інтенсивнісне відображення осцилограм. До 256 рівнів градації яскравості дозволяють бачити, які ділянки форми сигналу з’являються частіше, а які — рідше. На екрані це дає більш наочне уявлення про поведінку сигналу, особливо коли він має шум, джиттер, нестабільність або декілька можливих станів.

RIGOL DS2202 оснащений кольоровим 8-дюймовим РК-дисплеєм формату WVGA з роздільною здатністю 800 × 480 пікселів. Велика площа екрана полегшує одночасний перегляд двох каналів, вимірювальних параметрів, курсорів, меню та результатів декодування. Для щоденної лабораторної роботи це важливо не лише з погляду зручності, а й для швидкого порівняння кількох параметрів без постійного перемикання між режимами.

Синхронізація та аналіз складних сигналів

Осцилограф підтримує розширений набір режимів синхронізації. Серед них — запуск за фронтом, тривалістю імпульсу, швидкістю наростання, короткочасною імпульсною перешкодою, шаблоном, тривалістю події та іншими умовами. Такі режими допомагають налаштувати захоплення не просто на повторюваний фронт, а на конкретну подію, яка цікавить користувача.

Для роботи з цифровими системами передбачені функції синхронізації та декодування послідовних шин, зокрема I²C, SPI, RS232 та CAN. У серії також передбачені додаткові протокольні й розширені тригерні можливості; їхня доступність може залежати від встановлених опцій. Це дає змогу аналізувати не лише електричну форму сигналу на шині, а й логічний вміст переданих даних, що особливо корисно під час налагодження мікроконтролерних та вбудованих систем.

Автоматичні вимірювання, статистика та математична обробка

RIGOL DS2202 підтримує автоматичні вимірювання параметрів сигналу та статистичну обробку результатів. Серія DS2000 передбачає автоматичне вимірювання до 24 параметрів форми сигналу. Це скорочує час на рутинні операції: користувач може швидко отримувати значення частоти, періоду, часових та амплітудних характеристик без постійного ручного встановлення курсорів.

Для додаткового аналізу доступні математичні операції над осцилограмами та вбудована функція FFT. Швидке перетворення Фур’є дозволяє перейти від часової форми сигналу до оцінювання його спектрального складу. Такий режим не замінює спеціалізований аналізатор спектра, однак є корисним для оперативної перевірки гармонік, паразитних складових та загальної структури сигналу без використання окремого приладу.

Функція Pass/Fail дозволяє контролювати відповідність форми сигналу заданим межам. Вона може бути корисною під час повторюваних перевірок, вхідного контролю, сервісної діагностики або виробничого тестування, коли потрібно швидко визначити, чи виходить сигнал за встановлені користувачем границі.

Інтерфейси та підключення до зовнішніх систем

Для обміну даними та інтеграції у вимірювальне робоче місце RIGOL DS2202 має інтерфейси USB Device, USB Host і LAN. Підключення через LAN підтримує роботу в мережевому середовищі та відповідає вимогам класу LXI-C для приладів цієї серії. Також передбачено вихід Pass/Fail та підтримку друку через PictBridge. У документації серії зазначена можливість дистанційного керування, що дозволяє використовувати осцилограф не лише як автономний настільний прилад, а й як частину автоматизованої системи вимірювань.

Для яких завдань підходить RIGOL DS2202

Цифровий осцилограф RIGOL DS2202 може використовуватися під час розроблення, діагностики та ремонту електронних пристроїв, перевірки цифрових та аналогових вузлів, дослідження імпульсних сигналів, налагодження вбудованих систем і контролю роботи електронних модулів. Два канали дають змогу одночасно порівнювати сигнали у різних точках схеми, наприклад на вході та виході каскаду, до та після фільтра або на двох пов’язаних лініях цифрової системи.

Конструкція та габарити

RIGOL DS2202 виконаний у настільному корпусі. Орієнтовні габарити приладу становлять 361 × 180 × 130 мм, маса — близько 3,9 кг. Такий формат підходить для постійного розміщення на лабораторному столі, у сервісній зоні або на робочому місці інженера. Керування основними функціями здійснюється з передньої панелі, де окремо згруповані органи вертикальної, горизонтальної системи та синхронізації.

Ключові характеристики RIGOL DS2202

• модель: RIGOL DS2202;
• тип: цифровий настільний осцилограф;
• кількість аналогових каналів: 2;
• смуга пропускання: 200 МГц;
• максимальна частота дискретизації в реальному часі: до 2 Гвиб/с;
• стандартна глибина пам’яті: 14 млн точок;
• максимальна глибина пам’яті з відповідною опцією: до 56 млн точок;
• швидкість захоплення осцилограм: до 50 000 осцилограм/с;
• апаратний запис: до 65 000 кадрів;
• градації інтенсивності відображення: до 256 рівнів;
• вертикальна чутливість: від 500 мкВ/поділ. до 10 В/поділ.;
• дисплей: кольоровий 8", WVGA, 800 × 480;
• автоматичні вимірювання та статистика;
• математичні функції та FFT;
• функція Pass/Fail;
• інтерфейси: USB Device, USB Host, LAN;
• підтримка PictBridge;
• орієнтовні габарити: 361 × 180 × 130 мм;
• маса: близько 3,9 кг.
