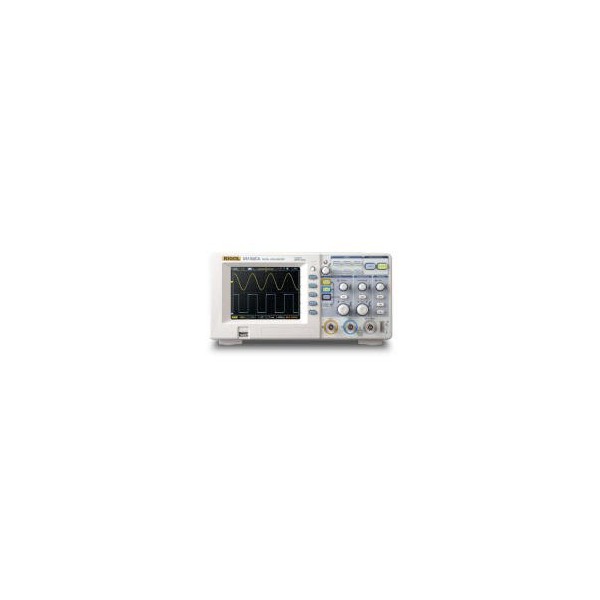

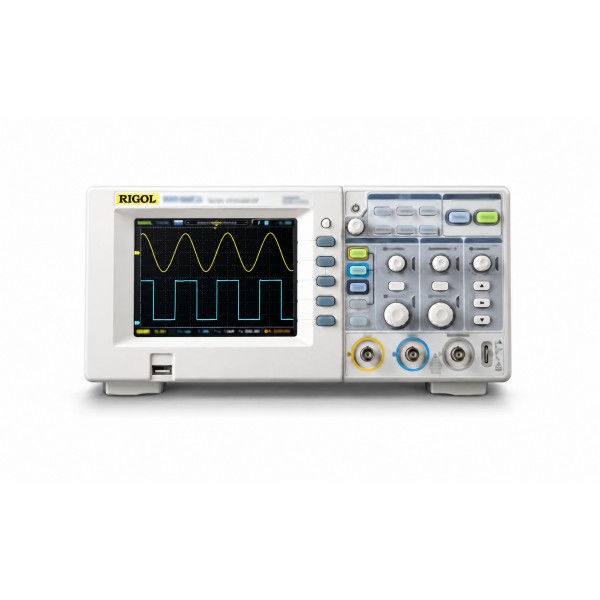

Цифровий осцилограф Rigol DS1302CA — 2 канали, 300 МГц

Rigol DS1302CA — двоканальний цифровий осцилограф зі смугою пропускання 300 МГц, пам’яттю 10K та кольоровим дисплеєм. Прилад поєднує відображення осцилограм, автоматичне вимірювання параметрів, Фур’є-аналіз і цифрову фільтрацію. Два канали дають змогу спостерігати сигнали та порівнювати їхні характеристики, а вбудовані засоби оброблення допомагають докладніше досліджувати отримані дані.

Модель підтримує частоту дискретизації 2 ГГц, або 1 ГГц на кожен канал, та еквівалентну частоту дискретизації 50 ГГц. Вертикальна роздільна здатність становить 8 біт. Для обміну даними передбачено RS-232, USB device і USB host, а також ізольований вихід Pass/Fail. Файлова система забезпечує керування даними на USB-флешнакопичувачі.

Основні можливості DS1302CA

• Смуга пропускання 300 МГц для дослідження форми електричних сигналів.
• Два вимірювальні канали для спостереження та порівняння осцилограм.
• Частота дискретизації 2 ГГц, по 1 ГГц на кожен канал.
• Еквівалентна частота дискретизації 50 ГГц.
• Глибина пам’яті 10K для збереження вибірок сигналу.
• Вертикальна роздільна здатність 8 біт.
• Кольоровий дисплей із роздільною здатністю 320 × 234.
• Подвійна розгортка для одночасного спостереження двох несинхронізованих сигналів.
• Автоматичне вимірювання 20 параметрів.
• Фур’є-аналіз і вбудований частотомір.
• Цифрові фільтри низьких і високих частот, смуговий та режекторний фільтри.
• Інтерфейси RS-232, USB device, USB host та ізольований вихід Pass/Fail.

Два канали та смуга пропускання 300 МГц

Двоканальна структура осцилографа дає змогу відображати два сигнали й зіставляти їхню форму. Це важливо, коли одного числового значення недостатньо: осцилограма показує, як сигнал змінюється в часі, дозволяючи оцінювати його періодичність, амплітудні особливості та взаємне розташування окремих ділянок.

Смуга пропускання DS1302CA становить 300 МГц. Цей параметр характеризує частотні можливості вхідного тракту осцилографа та є одним з основних критеріїв вибору приладу. Його слід розглядати разом із частотою дискретизації: смуга пропускання та швидкість отримання вибірок описують різні складові роботи цифрового осцилографа.

Для моделі заявлено подвійну розгортку, яка забезпечує одночасне спостереження двох несинхронізованих сигналів. Така можливість доповнює двоканальне відображення й дає змогу працювати із сигналами, які не мають спільної синхронізації. Під час вибору осцилографа це варто враховувати окремо від кількості його вхідних каналів.

Дискретизація та пам’ять осцилограм

Частота дискретизації визначає, наскільки часто цифровий осцилограф отримує відліки вхідного сигналу. У характеристиках Rigol DS1302CA зазначено 2 ГГц, із розподілом по 1 ГГц на кожен канал. Ці значення важливі для оцінювання можливостей приладу під час роботи з двома сигналами.

Окремо передбачено еквівалентну частоту дискретизації 50 ГГц. Еквівалентну дискретизацію застосовують для дослідження повторюваних сигналів, формуючи їхнє представлення за результатами послідовних захоплень. Тому цей показник потрібно відрізняти від частоти дискретизації під час безпосереднього запису сигналу.

Глибина пам’яті становить 10K. Пам’ять використовується для зберігання вибірок, з яких формується осцилограма. Обсяг запису та вибрана частота дискретизації пов’язані між собою: під час оцінювання можливостей захоплення важливі обидва параметри, а не лише максимальна швидкість отримання відліків.

Наявність пам’яті дає змогу працювати із записаним представленням сигналу та аналізувати його засобами осцилографа. У DS1302CA цю можливість доповнюють автоматичні вимірювання, Фур’є-аналіз і цифрові фільтри. Отже, дослідження не обмежується візуальним переглядом кривої на екрані.

Вертикальна роздільна здатність і кольоровий дисплей

Вертикальна роздільна здатність осцилографа — 8 біт. Вона характеризує цифрове представлення амплітуди сигналу. Цей параметр слід відрізняти від роздільної здатності дисплея: перший стосується перетворення вимірюваної величини, другий — відображення інформації на екрані.

Rigol DS1302CA обладнано кольоровим дисплеєм із роздільною здатністю 320 × 234. Екран використовується для спостереження осцилограм і роботи з вимірювальними функціями. Поєднання графічного представлення та числових результатів дозволяє оцінювати сигнал за його формою й виміряними параметрами.

Під час порівняння осцилографів варто окремо враховувати характеристики дисплея, вертикальну роздільну здатність і глибину пам’яті. У DS1302CA ці показники становлять відповідно 320 × 234, 8 біт і 10K. Вони описують різні етапи роботи з даними: перетворення сигналу, його запис і подальше відображення.

Автоматичні вимірювання та частотомір

Осцилограф підтримує автоматичне вимірювання 20 параметрів. Ця функція доповнює перегляд осцилограми числовими результатами й зменшує потребу визначати характеристики лише за поділками екрана. Автоматичні вимірювання зручні під час послідовного оцінювання сигналів і порівняння отриманих результатів.

Графічне та числове представлення виконують різні завдання. Осцилограма допомагає оцінювати форму сигналу, тоді як автоматичні вимірювання надають значення його параметрів. Використання обох способів дозволяє отримати повніше уявлення про досліджуваний процес у межах можливостей приладу.

Для вимірювання частоти передбачено вбудований частотомір. Він доповнює основні функції осцилографа, надаючи окремий засіб визначення частоти досліджуваного сигналу. Наявність частотоміра важлива, коли поряд із формою осцилограми потрібно контролювати її частотну характеристику.

Фур’є-аналіз і цифрова фільтрація

Функція Фур’є-аналізу дає змогу розглядати сигнал через його частотні складові. На відміну від звичайної осцилограми, яка показує зміну сигналу в часі, частотне представлення допомагає досліджувати його спектральний склад. Обидва підходи доповнюють один одного й використовуються залежно від мети вимірювання.

У DS1302CA передбачено чотири типи цифрових фільтрів. Вони дозволяють обробляти отримані дані з урахуванням потрібної частотної області. Вибір типу фільтра залежить від того, які складові сигналу необхідно залишити для аналізу, а які — послабити.

• Фільтр низьких частот — пропускає низькочастотні складові та послаблює високочастотні.
• Фільтр високих частот — пропускає високочастотні складові та послаблює низькочастотні.
• Смуговий фільтр — виділяє складові в певній смузі частот.
• Режекторний фільтр — послаблює складові в певній смузі частот.

Фур’є-аналіз і фільтрація мають різне призначення: перший використовується для дослідження частотного складу, а друга — для оброблення сигналу. Наявність обох функцій розширює набір способів роботи з осцилограмою без необхідності обмежуватися лише її початковим відображенням.

Інтерфейси та робота з USB-накопичувачем

Для підключення й обміну даними осцилограф оснащено інтерфейсами RS-232, USB device та USB host. Різні типи з’єднань дають змогу врахувати спосіб організації робочого місця та потрібний варіант взаємодії із зовнішнім обладнанням. USB device і USB host зазначено як окремі інтерфейси приладу.

У моделі передбачено файлову систему для керування даними на USB-флешнакопичувачі. Це забезпечує роботу з файлами на зовнішньому носії через засоби осцилографа. Під час вибору приладу така функція має значення поряд із внутрішньою пам’яттю: пам’ять осцилограм і зовнішній файловий носій виконують різні завдання.

Окремо доступний ізольований вихід Pass/Fail. Він належить до засобів передавання результату перевірки та доповнює комунікаційні інтерфейси осцилографа. Ізоляція цього виходу зазначена в характеристиках моделі й стосується саме Pass/Fail.

Технічні характеристики Rigol DS1302CA

• Тип приладу: цифровий осцилограф.
• Модель: DS1302CA.
• Смуга пропускання: 300 МГц.
• Кількість каналів: 2.
• Частота дискретизації: 2 ГГц.
• Частота дискретизації на кожен канал: 1 ГГц.
• Еквівалентна частота дискретизації: 50 ГГц.
• Глибина пам’яті: 10K.
• Вертикальна роздільна здатність: 8 біт.
• Дисплей: кольоровий, 320 × 234.
• Розгортка: подвійна.
• Автоматичні вимірювання: 20 параметрів.
• Функції аналізу: Фур’є-аналіз, вбудований частотомір.
• Цифрові фільтри: низькочастотний, високочастотний, смуговий, режекторний.
• Інтерфейси: RS-232, USB device, USB host.
• Вихід Pass/Fail: ізольований.
• Керування даними на USB-флешнакопичувачі: передбачено файлову систему.
• Габаритні розміри: 303 × 154 × 132 мм.
• Маса: 2,4 кг.
• Гарантія: 12 місяців.

Вибір осцилографа DS1302CA

Якщо потрібно купити двоканальний осцилограф зі смугою пропускання 300 МГц, у Rigol DS1302CA варто звернути увагу на поєднання вимірювальних та аналітичних функцій. Подвійна розгортка, автоматичне вимірювання 20 параметрів, частотомір і цифрові фільтри дають змогу розглядати сигнал із різних боків — від його форми до частотного складу.

Габарити приладу становлять 303 × 154 × 132 мм, маса — 2,4 кг. Ці параметри допомагають заздалегідь оцінити місце для розміщення осцилографа. Для вибору моделі під конкретне завдання зіставте потрібну смугу пропускання, кількість каналів, параметри дискретизації та пам’яті з наведеними характеристиками DS1302CA.
