Стаціонарний pH-метр ALT PH14 PP

ALT PH14 PP — стаціонарний щитовий pH-метр, призначений для безперервного вимірювання рівня pH у технологічних процесах. Прилад розрахований на вбудований монтаж у щит або панель та дає змогу постійно контролювати кислотність або лужність середовища в діапазоні від 0,00 до 14,00 pH. Залежно від конфігурації вимірювальної системи ALT PH14 PP також підтримує контроль окисно-відновного потенціалу (ОВП) у межах від –1999 до +1999 мВ і вимірювання температури.

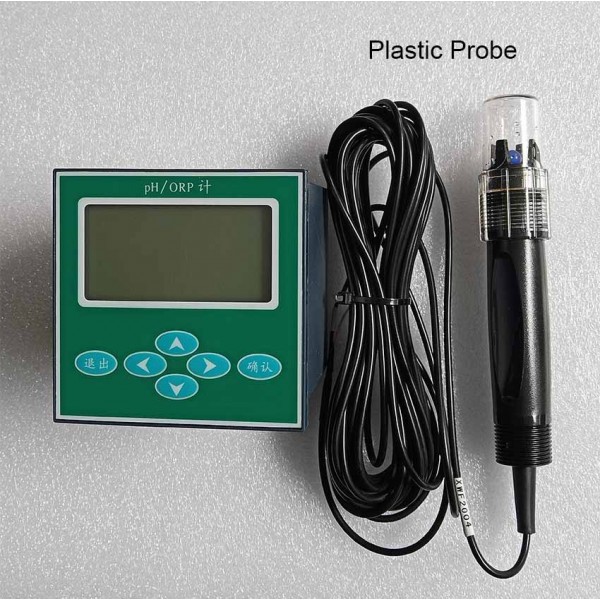

Модель оснащена пластиковим пробником та орієнтована на роботу у складі стаціонарних систем контролю. Щитовий формат зручний у випадках, коли показання pH потрібно бачити безпосередньо на панелі керування обладнанням або технологічної установки. Прилад встановлюється в підготовлений монтажний отвір і працює як елемент системи постійного контролю параметрів.

Призначення pH-метра ALT PH14 PP

Основне завдання ALT PH14 PP — безперервне вимірювання pH у технологічних процесах. На відміну від разових вимірювань портативним приладом, стаціонарний pH-метр дає змогу постійно спостерігати за зміною контрольованого параметра під час роботи обладнання. Значення pH відображається з роздільною здатністю 0,01 pH, що дозволяє відстежувати невеликі зміни в межах заявленого діапазону.

Окрім pH, прилад підтримує вимірювання ОВП. Діапазон окисно-відновного потенціалу становить від –1999 до +1999 мВ, а роздільна здатність — 1 мВ. Температурний канал працює в діапазоні від 0 до 80 °C, при цьому конкретні можливості залежать від конфігурації електрода.

Діапазони вимірювання та точність

Для вимірювання pH передбачено діапазон 0,00–14,00 pH. Основна похибка каналу pH становить ±0,05 pH, роздільна здатність — 0,01 pH. Канал ОВП має діапазон –1999…+1999 мВ з роздільною здатністю 1 мВ та основною похибкою ±5 мВ. Для температури вказана основна похибка ±0,5 °C.

Діапазон автоматичної температурної компенсації становить від 0 до 60 °C. Стабільність каналу pH — не більше 0,02 pH за 24 години, а для ОВП — не більше 2 мВ за 24 години. Ці характеристики важливі саме для стаціонарного контролю, коли вимірювач працює протягом тривалого часу та має забезпечувати стабільність показань.

Аналоговий вихід і RS485 Modbus RTU

ALT PH14 PP підтримує кілька варіантів аналогового струмового виходу. Залежно від налаштування може використовуватися сигнал 0–20 мА, 4–20 мА або 20–4 мА. Для кожного режиму опір навантаження має бути меншим за 750 Ом.

Струмовий вихід дозволяє передавати виміряне значення на сумісні зовнішні пристрої та використовувати pH-метр у складі системи керування або контролю. Конкретний режим вихідного сигналу слід підбирати відповідно до вимог обладнання, з яким працюватиме прилад.

Як додаткова опція передбачено комунікаційний інтерфейс RS485 Modbus RTU. Він може застосовуватися для цифрового обміну даними із сумісними зовнішніми пристроями. Оскільки RS485 Modbus RTU у характеристиках зазначено саме як додаткову можливість, це необхідно враховувати під час вибору конфігурації.

Релейні виходи

У приладі передбачено два набори контактів керування реле. Для них зазначено навантаження 3 А при 240 В змінного струму, 3 А при 28 В постійного струму або 120 В змінного струму. Релейні контакти дають змогу використовувати ALT PH14 PP не лише для індикації виміряного значення, а й як частину системи, де потрібне керування зовнішнім обладнанням залежно від контрольованого параметра.

Живлення приладу

Для ALT PH14 PP зазначено два варіанти живлення, доступні залежно від конфігурації. Перший — від мережі змінного струму 85–265 В AC ±10%, 50 ±1 Гц, при цьому споживана потужність не перевищує 3 Вт. Другий — живлення постійним струмом 9–36 В DC із потужністю не більше 3 Вт.

Варіант живлення в описі товару позначений як додатковий параметр, тому перед замовленням слід визначити, яке виконання потрібне для конкретної системи. Для стаціонарного монтажу це особливо важливо, оскільки спосіб підключення враховується ще на етапі встановлення приладу в щит або панель.

Щитовий монтаж і габарити

Корпус ALT PH14 PP розрахований на щитовий, тобто вбудований, спосіб встановлення. Зовнішні розміри приладу становлять 96 × 96 × 130 мм. Для монтажу потрібен отвір розміром 91 × 91 мм. Маса приладу — 0,5 кг.

Під час встановлення потрібно врахувати не лише розмір монтажного отвору, а й глибину корпусу 130 мм, щоб усередині щита залишалося місце для самого приладу та підключення проводів. Такий формат дає змогу розмістити pH-метр безпосередньо на панелі керування та постійно контролювати показання.

Умови експлуатації

Стаціонарний pH-метр ALT PH14 PP розрахований на роботу за температури навколишнього середовища від –10 до +60 °C. Допустима відносна вологість — не більше 90%. Ці значення стосуються умов експлуатації самого приладу й не слід плутати їх із діапазоном вимірювання температури, який становить 0–80 °C залежно від конфігурації електрода.

Основні технічні характеристики ALT PH14 PP

• Тип: стаціонарний щитовий pH-метр.
• Модель: ALT PH14 PP.
• Пробник: пластиковий.
• Призначення: безперервне вимірювання pH у технологічних процесах.
• Діапазон pH: 0,00–14,00 pH.
• Роздільна здатність pH: 0,01 pH.
• Основна похибка pH: ±0,05 pH.
• Стабільність pH: ≤0,02 pH/24 год.
• Діапазон ОВП: –1999…+1999 мВ.
• Роздільна здатність ОВП: 1 мВ.
• Основна похибка ОВП: ±5 мВ.
• Стабільність ОВП: ≤2 мВ/24 год.
• Вимірювання температури: 0–80 °C, залежно від конфігурації електрода.
• Похибка температурного каналу: ±0,5 °C.
• Автоматична температурна компенсація: 0–60 °C.
• Аналоговий вихід: 0–20 мА, 4–20 мА або 20–4 мА.
• Опір навантаження: менше 750 Ом.
• Інтерфейс: RS485 Modbus RTU, додатково.
• Релейні виходи: два набори контактів.
• Параметри контактів реле: 3 А 240 В AC, 3 А 28 В DC або 120 В AC.
• Живлення: 85–265 В AC ±10%, 50 ±1 Гц або 9–36 В DC, залежно від конфігурації.
• Потужність: ≤3 Вт.
• Габарити: 96 × 96 × 130 мм.
• Монтажний отвір: 91 × 91 мм.
• Спосіб монтажу: щитовий, вбудований.
• Маса: 0,5 кг.
• Робоча температура: –10…+60 °C.
• Відносна вологість: не більше 90%.

Що врахувати під час вибору

Під час підбору ALT PH14 PP важливо враховувати не лише діапазон pH, а й конкретну конфігурацію електрода, потрібний тип живлення, спосіб передачі сигналу та вимоги до монтажу. Для температурного вимірювання можливості залежать від конфігурації електрода, а RS485 Modbus RTU і варіанти живлення в описі товару зазначені як додаткові параметри.

Перед встановленням необхідно перевірити відповідність монтажного отвору 91 × 91 мм та наявність достатньої глибини для корпусу 130 мм. Також слід визначити, який аналоговий вихід потрібен для підключення до зовнішнього обладнання: 0–20 мА, 4–20 мА або 20–4 мА.

Виробник зазначає, що продукт постійно оновлюється, тому колір і вигляд робочого інтерфейсу можуть дещо відрізнятися. Це варто враховувати під час замовлення конкретної версії приладу.
