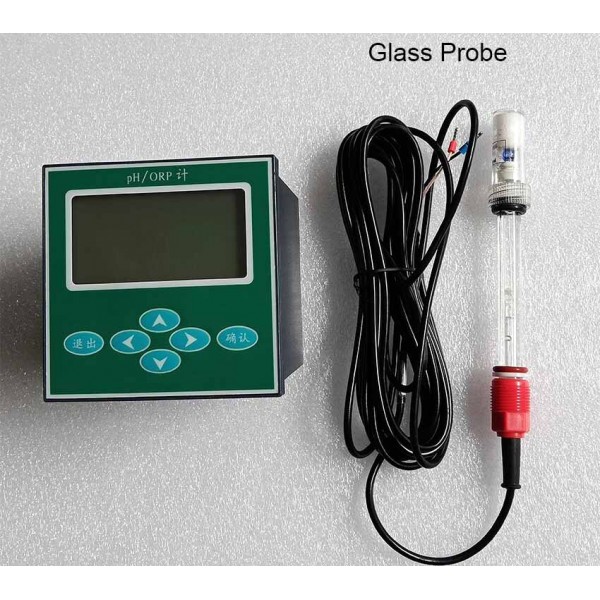

Стаціонарний pH-метр ALT PH14 G зі скляним зондом

Стаціонарний pH-метр ALT PH14 G — щитовий вимірювальний прилад, призначений для безперервного контролю рівня pH у технологічних процесах. Модель працює в діапазоні від 0,00 до 14,00 pH, а також підтримує вимірювання окисно-відновного потенціалу — ОВП (ORP) у межах від –1999 до +1999 мВ. У виконанні ALT PH14 G використовується скляний зонд.

Формат щитового монтажу дає змогу встановити прилад безпосередньо в панель, шафу керування або інше відповідне місце технологічної системи. Такий спосіб встановлення зручний там, де значення pH потрібно контролювати постійно, а вимірювач має бути інтегрований у стаціонарне обладнання. Зовнішні розміри ALT PH14 G становлять 96×96×130 мм, а необхідний розмір монтажного отвору — 91×91 мм.

Безперервне вимірювання pH та ОВП

Основне призначення ALT PH14 G — безперервне вимірювання pH у технологічних процесах. Повний діапазон 0,00–14,00 pH охоплює кислотну, нейтральну та лужну області. Роздільна здатність становить 0,01 pH, тому на дисплеї можна відстежувати невеликі зміни вимірюваного показника.

Основна похибка вимірювання pH становить ±0,05 pH. Стабільність каналу pH заявлена на рівні ≤0,02 pH за 24 години. Ці параметри важливі під час тривалого контролю процесу, коли необхідно не лише отримати разове значення, а й постійно спостерігати за його зміною.

Крім pH, прилад підтримує вимірювання ОВП (ORP) у широкому діапазоні від –1999 до +1999 мВ. Роздільна здатність для цього каналу становить 1 мВ, основна похибка — ±5 мВ, а стабільність — ≤2 мВ за 24 години. Таким чином, одна модель може використовуватися для контролю параметрів, для яких необхідне вимірювання pH або окисно-відновного потенціалу відповідно до конфігурації вимірювальної системи.

Вимірювання температури та автоматична температурна компенсація

ALT PH14 G підтримує вимірювання температури в межах 0–80 °C. Фактичний температурний діапазон залежить від конфігурації підключеного електрода. Основна похибка температурного каналу становить ±0,5 °C.

Для вимірювання pH передбачена автоматична температурна компенсація в діапазоні від 0 до 60 °C. Це дає змогу приладу враховувати температурний фактор у передбаченому виробником робочому діапазоні компенсації. Під час підбору електрода та налаштування системи необхідно враховувати, що загальний діапазон вимірювання температури та діапазон автоматичної температурної компенсації відрізняються: температура може вимірюватися до 80 °C залежно від конфігурації електрода, тоді як автоматична компенсація заявлена до 60 °C.

Аналогові вихідні сигнали

Для передавання вимірювального сигналу ALT PH14 G підтримує декілька варіантів аналогового струмового виходу. Залежно від налаштування доступні сигнали:

• 0–20 мА при опорі навантаження менше 750 Ом;
• 4–20 мА при опорі навантаження менше 750 Ом;
• 20–4 мА при опорі навантаження менше 750 Ом.

Наявність стандартних струмових виходів дає змогу передавати виміряне значення на сумісне зовнішнє обладнання. Варіант 4–20 мА є одним із передбачених режимів роботи, поряд із 0–20 мА та зворотним діапазоном 20–4 мА. Під час підключення необхідно дотримуватися зазначеного обмеження опору навантаження — менше 750 Ом.

Інтерфейс RS485 Modbus RTU

Як додаткову можливість для ALT PH14 G передбачено комунікаційний вихід RS485 з протоколом Modbus RTU. Це цифровий інтерфейс для обміну даними із сумісним зовнішнім обладнанням. Наявність RS485 зазначена виробником як додаткова опція, тому перед придбанням конкретної конфігурації приладу варто враховувати необхідність цього інтерфейсу.

Поєднання аналогового струмового виходу та опціонального цифрового інтерфейсу розширює можливості підключення стаціонарного pH-метра. Конкретний спосіб передавання даних можна вибирати відповідно до конфігурації системи, у якій працюватиме вимірювач.

Релейні контакти для зовнішніх кіл

У конструкції ALT PH14 G передбачено два набори контактів керування реле. Допустимі параметри контактів зазначені як 3 А при 240 В змінного струму, 3 А при 28 В постійного струму або при напрузі 120 В змінного струму. Наявність двох релейних груп дає можливість використовувати вихідні контакти в межах передбачених виробником електричних параметрів.

Під час проєктування підключення необхідно враховувати допустимі значення струму та напруги релейних контактів і не перевищувати зазначені обмеження. Конкретна схема керування залежить від зовнішнього обладнання, до якого підключається pH-метр.

Варіанти живлення ALT PH14 G

Для приладу передбачені різні варіанти живлення, що зазначені як додаткові. Один варіант — живлення від мережі 85–265 В змінного струму ±10% з частотою 50 ±1 Гц. Споживана потужність у цьому випадку не перевищує 3 Вт.

Другий варіант — живлення від джерела 9–36 В постійного струму зі споживаною потужністю не більше 3 Вт. Таким чином, під час замовлення стаціонарного pH-метра ALT PH14 G необхідно звертати увагу на потрібну конфігурацію живлення та її відповідність параметрам наявної системи.

Щитовий монтаж та габаритні розміри

ALT PH14 G виконаний у форматі стаціонарного щитового приладу. Спосіб встановлення — вбудований щитовий монтаж. Корпус має зовнішні розміри 96×96×130 мм, тому прилад розрахований на монтаж у відповідно підготовлений отвір розміром 91×91 мм.

Маса приладу становить приблизно 0,5 кг. Компактне щитове виконання дозволяє розмістити вимірювач безпосередньо в панелі керування, залишивши доступ до робочого інтерфейсу з лицьового боку. Перед встановленням важливо перевірити відповідність розміру монтажного отвору та наявність достатньої глибини для корпуса довжиною 130 мм.

Умови експлуатації

Виробником визначено робочий діапазон температури навколишнього середовища від –10 до +60 °C. Допустима відносна вологість — не більше 90%. Ці значення стосуються умов експлуатації самого приладу та мають враховуватися під час вибору місця монтажу.

Водночас умови навколишнього середовища не слід плутати з температурою контрольованого середовища: вимірювання температури підтримується в межах 0–80 °C залежно від конфігурації електрода, автоматична температурна компенсація pH працює в межах 0–60 °C, а температура навколишнього середовища для самого приладу може становити від –10 до +60 °C.

Основні технічні характеристики ALT PH14 G

• Тип приладу: стаціонарний щитовий pH-метр;
• Модель: ALT PH14 G;
• Зонд: скляний;
• Призначення: безперервне вимірювання pH у технологічних процесах;
• Діапазон pH: 0,00–14,00 pH;
• Роздільна здатність pH: 0,01 pH;
• Основна похибка pH: ±0,05 pH;
• Стабільність pH: ≤0,02 pH/24 год;
• Діапазон ОВП: –1999…+1999 мВ;
• Роздільна здатність ОВП: 1 мВ;
• Основна похибка ОВП: ±5 мВ;
• Стабільність ОВП: ≤2 мВ/24 год;
• Діапазон вимірювання температури: 0–80 °C залежно від конфігурації електрода;
• Похибка вимірювання температури: ±0,5 °C;
• Автоматична температурна компенсація: 0–60 °C;
• Аналоговий вихід: 0–20 мА, 4–20 мА або 20–4 мА;
• Допустимий опір навантаження: менше 750 Ом;
• Цифровий інтерфейс: RS485 Modbus RTU, додаткова опція;
• Релейні виходи: два набори контактів;
• Параметри реле: 3 А / 240 В AC, 3 А / 28 В DC або 120 В AC;
• Живлення AC: 85–265 В ±10%, 50 ±1 Гц, додаткова конфігурація;
• Живлення DC: 9–36 В, додаткова конфігурація;
• Споживана потужність: ≤3 Вт;
• Габарити: 96×96×130 мм;
• Монтажний отвір: 91×91 мм;
• Спосіб монтажу: щитовий, вбудований;
• Маса: 0,5 кг;
• Робоча температура навколишнього середовища: –10…+60 °C;
• Відносна вологість: не більше 90%.

Особливості стаціонарного pH-метра

ALT PH14 G орієнтований на завдання, де pH необхідно контролювати не періодично ручним приладом, а безперервно в межах технологічного процесу. Щитове виконання, струмові виходи, два набори релейних контактів та опціональний RS485 Modbus RTU дозволяють використовувати вимірювач як стаціонарний елемент відповідної вимірювальної системи.

Під час вибору конкретної комплектації ALT PH14 G особливу увагу слід приділити конфігурації електрода, варіанту живлення та необхідності інтерфейсу RS485, оскільки частина параметрів і можливостей залежить від обраного виконання. Для температурного каналу також зазначено залежність робочого діапазону від конфігурації електрода.

Виробник зазначає, що продукт постійно оновлюється, тому колір приладу та вигляд робочого інтерфейсу можуть дещо відрізнятися. Це не змінює наведені на сторінці основні технічні параметри моделі.

Стаціонарний pH-метр ALT PH14 G поєднує вимірювання pH у діапазоні 0,00–14,00, контроль ОВП від –1999 до +1999 мВ, температурний канал, автоматичну температурну компенсацію, аналогові струмові виходи та можливість цифрового зв’язку RS485 Modbus RTU в додатковій конфігурації. Щитове виконання 96×96 мм призначене для вбудованого встановлення та постійної роботи в технологічній системі.
