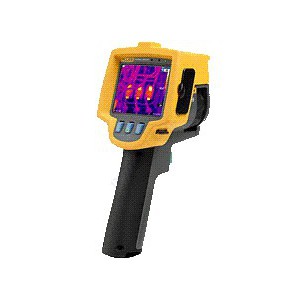

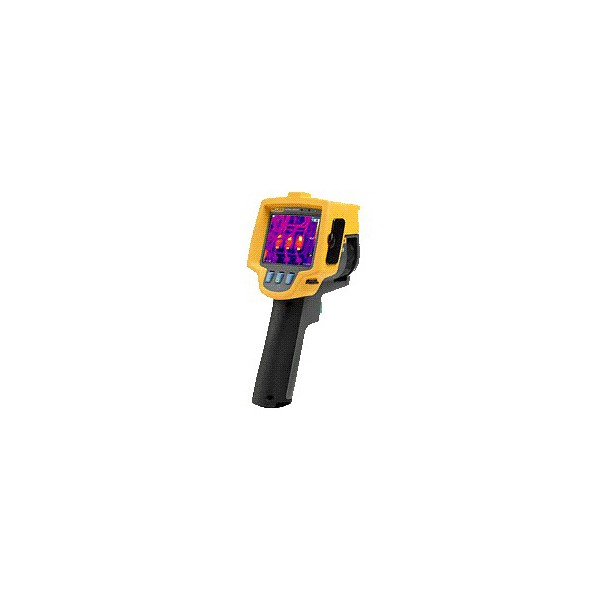

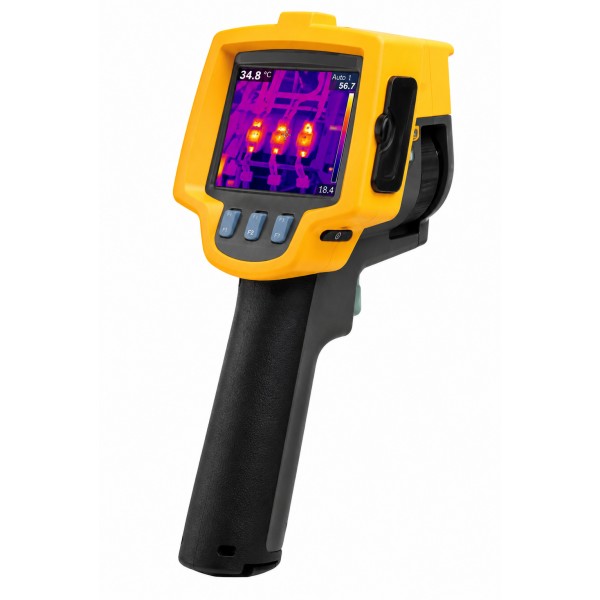

Тепловізор Fluke Ti9 — інфрачервона діагностика обладнання

Тепловізор Fluke Ti9 — портативний інфрачервоний вимірювальний прилад, призначений для пошуку перегрітих ділянок, виявлення потенційних несправностей і проведення технічного обслуговування електричного та електромеханічного обладнання. Прилад формує тепловізійне зображення, завдяки якому оператор може швидко побачити зони з підвищеною температурою та оцінити їхній стан без безпосереднього контакту з об'єктом.

Fluke Ti9 належить до тепловізорів початкового рівня та поєднує просте керування з основними функціями, необхідними для теплового контролю. Для отримання зображення достатньо навести тепловізор на потрібну ділянку, сфокусувати зображення та виконати знімок. Такий спосіб контролю дає змогу швидше проводити огляд, перевірку й технічне обслуговування обладнання.

Модель Fluke Ti9 знята з виробництва. Як заміну вказано тепловізор Fluke Ti100.

Матриця 160 × 120 пікселів

Тепловізор оснащений неохолоджуваним мікроболометром із матрицею у фокальній площині 160 × 120 пікселів. Така роздільна здатність дає можливість отримувати теплові зображення для візуального аналізу температурного розподілу на поверхні обладнання.

Просторова роздільна здатність IFOV становить 2,5 мрад, поле зору — 23° × 17°. Мінімальна відстань фокусування тепловізійного об'єктива становить 15 см. Фокусування виконується вручну, що дає оператору можливість налаштувати різкість відповідно до відстані до об'єкта контролю.

Частота оновлення теплового зображення становить 9 Гц. В інфрачервоному каналі використовується об'єктив 20 мм із параметром F = 0.8. Спектральний діапазон тепловізора — від 7,5 до 14 мкм.

Вимірювання температури

Fluke Ti9 вимірює температуру в діапазоні від -20 °C до +250 °C. При цьому зазначено, що прилад не калібрується для температур нижче -10 °C. Похибка вимірювання становить ±5 °C або 5 % — застосовується більше з цих двох значень.

Теплова чутливість NETD становить ≤0,2 °C при температурі 30 °C, що відповідає 200 мК. Прилад дає змогу спостерігати температурні відмінності на тепловому зображенні та визначати ділянки, температура яких відрізняється від навколишньої поверхні.

Основні температурні та оптичні характеристики

Відображення теплового зображення

Для зручності аналізу Fluke Ti9 підтримує кілька колірних палітр: кольори нагрівання заліза, синьо-червону палітру, палітру високої контрастності та сіру шкалу. Вибір відповідного режиму відображення допомагає оператору візуально виділити температурні відмінності на досліджуваній поверхні.

Налаштування рівня та температурного діапазону може виконуватися автоматично або вручну. Передбачено плавне масштабування рівня й діапазону. Мінімальний температурний діапазон у ручному режимі становить 5 °C, а в автоматичному — 10 °C.

Збереження термограм і робота з даними

Для зберігання теплових зображень використовується карта пам'яті SD. На карті об'ємом 2 ГБ можна зберегти щонайменше 1200 повністю радіометричних інфрачервоних зображень у форматі .is2 або приблизно 3000 базових ІЧ-зображень у форматі .bmp.

Тепловізор підтримує нерадіометричний формат BMP та повністю радіометричний формат IS2. Для перегляду й аналізу звичайних BMP-файлів спеціальне програмне забезпечення не потрібне.

До комплекту постачання входить програмне забезпечення SmartView®, призначене для аналізу отриманих даних і підготовки звітів. За допомогою SmartView® передбачено експорт файлів у формати JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF та EMF.

Дисплей і керування

Fluke Ti9 оснащений кольоровим ландшафтним РК-дисплеєм VGA з роздільною здатністю 640 × 480 пікселів. Діагональ екрана становить 9,1 см, або 3,6 дюйма. Дисплей має підсвічування та підтримує вибір яскравості або її автоматичне регулювання.

Поєднання кольорового дисплея та тепловізійної матриці дозволяє безпосередньо на місці контролю переглядати отримані термограми, оцінювати температурний розподіл і за необхідності зберігати результати на SD-карту для подальшого аналізу на комп'ютері.

Захищений корпус Fluke Ti9

Корпус тепловізора відповідає ступеню захисту IP54. Також зазначено стійкість приладу до падіння з висоти 2 м. Ударостійкість становить 25 G відповідно до IEC 68-2-29, а стійкість до вібрації — 2 G.

Габаритні розміри Fluke Ti9 становлять 27 × 13 × 15 см, маса — 1,2 кг. Для транспортування в комплекті передбачені жорсткий захисний футляр і м'який футляр, а також наручний ремінець.

Живлення та автономна робота

Живлення тепловізора здійснюється від вбудованого акумуляторного блока. За рівня яскравості РК-дисплея 50 % час безперервної роботи від акумулятора становить приблизно 3–4 години. Повне заряджання займає близько 2 годин.

Для роботи від електромережі та заряджання використовується мережевий адаптер/зарядний пристрій 110/220 В, 50/60 Гц. Акумулятор можна заряджати одночасно з використанням тепловізора. До комплекту входить універсальний набір мережевих перехідників.

Для економії заряду передбачені автоматичні функції енергозбереження: після 5 хвилин бездіяльності тепловізор переходить у режим очікування, а після 20 хвилин бездіяльності автоматично вимикається.

Умови експлуатації та стандарти

Для Fluke Ti9 зазначено відповідність IEC/EN61010-1, 2-га редакція, ступінь забруднення середовища 2. Електромагнітна сумісність: EN61326-1 C-Tick, IEC/EN 61326, а також CFR 47, частина 15, клас A.

Підтримувані мови

Інтерфейс тепловізора підтримує англійську, італійську, німецьку, іспанську, французьку, російську, португальську, шведську, турецьку, чеську, польську та фінську мови, а також спрощену й традиційну китайську, корейську та японську.

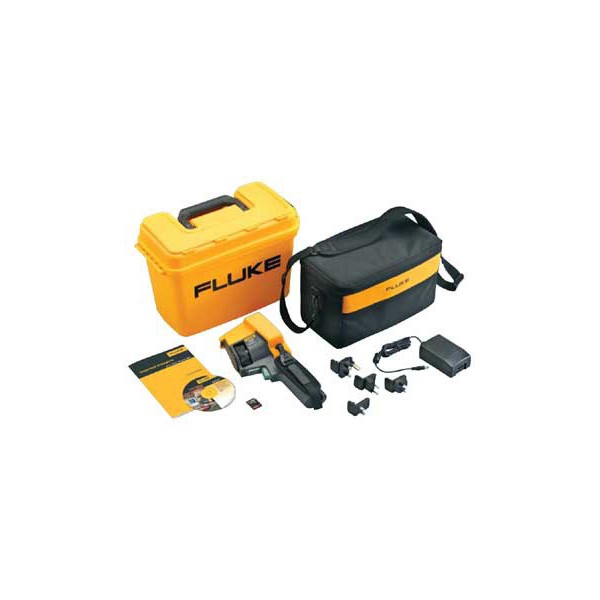

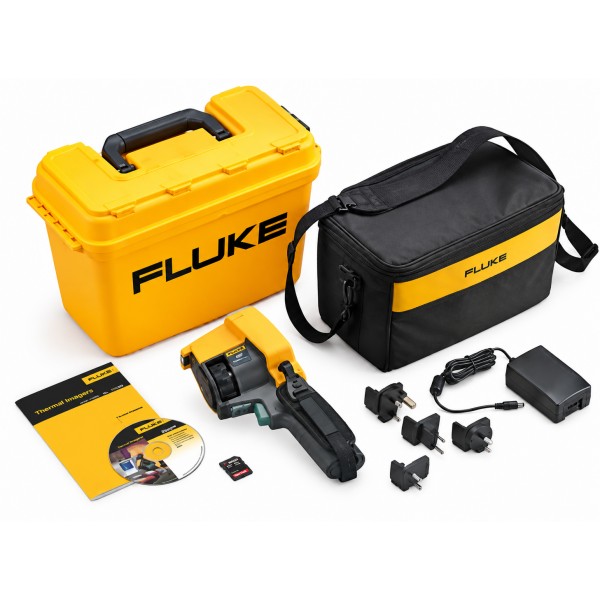

Комплектація тепловізора Fluke Ti9

До комплекту постачання входять: тепловізор Fluke Ti9 з об'єктивом 20 мм, мережевий блок живлення/зарядний пристрій із мережевими адаптерами, карта пам'яті SD, USB-пристрій для зчитування SD-карт і перенесення зображень на комп'ютер, програмне забезпечення SmartView® із безкоштовними оновленнями протягом усього строку служби виробу, жорсткий футляр для перенесення, м'який транспортний футляр, наручний ремінець, керівництво користувача та гарантійний документ.

Fluke Ti9 для технічного обслуговування

Тепловізійний контроль дає можливість побачити температурний розподіл на поверхні обладнання без контактного вимірювання кожної окремої точки. Перегріті зони можуть вказувати на ділянки, які потребують додаткової перевірки. Це допомагає прискорити огляд електричного та електромеханічного обладнання й своєчасно звернути увагу на потенційні несправності.

Fluke Ti9 поєднує температурний діапазон до +250 °C, матрицю 160 × 120, ручне фокусування, захищений корпус IP54, збереження зображень на SD-карту та можливість подальшого аналізу даних у SmartView®. Прилад орієнтований на завдання тепловізійного контролю, діагностики та планового технічного обслуговування.
