Портативний твердомір Вебстера W-B75

Портативний твердомір Вебстера W-B75 — механічний вимірювальний прилад для оперативного контролю твердості латунних виробів безпосередньо на виробництві, під час приймання продукції або перевірки готових деталей. Модель дає змогу швидко оцінювати твердість труб, листів, смуг та інших виробів, геометрія яких дозволяє розмістити контрольовану ділянку між опорою та індентором приладу. Результат зчитується безпосередньо зі стрілочного індикатора за шкалою Вебстера, тому для типових контрольних операцій не потрібні складні розрахунки.

W-B75 особливо зручний там, де потрібно виконувати серійні вимірювання без перенесення деталей до стаціонарної лабораторії. Компактна затискна конструкція дозволяє перевіряти окремі вироби безпосередньо на робочому місці. Діапазон вимірювання становить 0–20 HW, що відповідає приблизно 53–92 HRB та 87–109 HRF. Похибка показань у робочій частині шкали 5–17 HW становить 0,5 HW, а повторюваність — 0,5 HW. :contentReference[oaicite:0]{index=0}

Призначення твердоміра W-B75

Твердомір Вебстера W-B75 призначений насамперед для контролю латунних сплавів. Його можна використовувати для перевірки латунних труб, листового матеріалу, смуг та інших виробів відповідного розміру. Прилад допомагає швидко порівнювати твердість деталей, контролювати однорідність партії та виявляти вироби, показники яких відрізняються від установленого для конкретного технологічного процесу рівня.

Такий формат вимірювання актуальний для виробничих цехів, ділянок технічного контролю, складів, приймальних пунктів і підприємств, де необхідно перевіряти велику кількість однотипних деталей. Вимірювання виконується без вирізання окремого зразка: контрольована деталь затискається в робочій зоні твердоміра, після чого оператор отримує значення на циферблаті. Це скорочує час перевірки та робить прилад зручним для оперативного контролю безпосередньо біля обладнання або місця зберігання продукції.

Принцип вимірювання за методом Вебстера

Метод Вебстера базується на визначенні опору матеріалу проникненню індентора під заданим навантаженням. Під час вимірювання виріб розміщують між опорною частиною приладу та індентором, після чого стискають рукоятки. Механізм створює необхідне навантаження, а глибина проникнення перетворюється на показання стрілочного індикатора. Значення твердості можна зчитати одразу після правильного встановлення та затискання зразка.

Для серійної перевірки це має практичну перевагу: оператор працює за однаковою процедурою з кожною деталлю та отримує результат без додаткової електронної обробки. Шкала HW дозволяє швидко оцінювати твердість латуні, а наведені еквівалентні значення HRB і HRF полегшують зіставлення результатів із даними, отриманими за шкалами Роквелла. Під час порівняння значень необхідно враховувати, що перерахунок між різними шкалами твердості є орієнтовним і залежить від матеріалу та умов контролю.

Конструкція та особливості W-B75

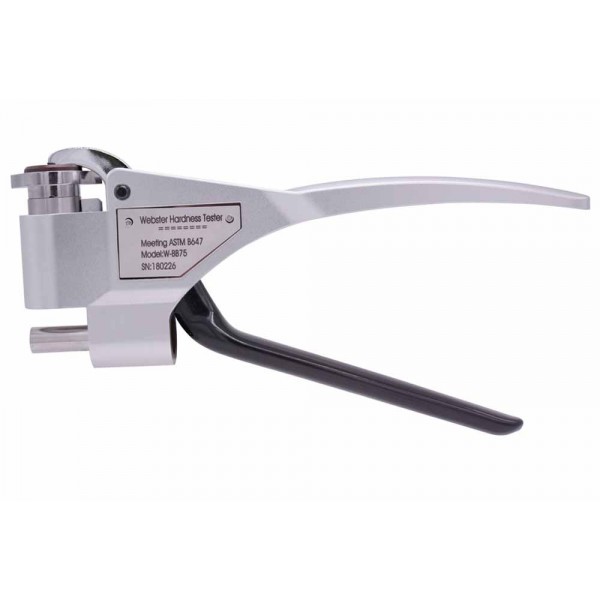

Прилад виконаний у формі ручного затискного твердоміра. Така конструкція поєднує вимірювальний механізм, індентор, опорну частину та стрілочний індикатор в одному компактному корпусі. Для вимірювання не потрібно встановлювати деталь на окремий стаціонарний стенд — достатньо забезпечити доступ до контрольованої ділянки та правильно розмістити виріб у зоні затиску.

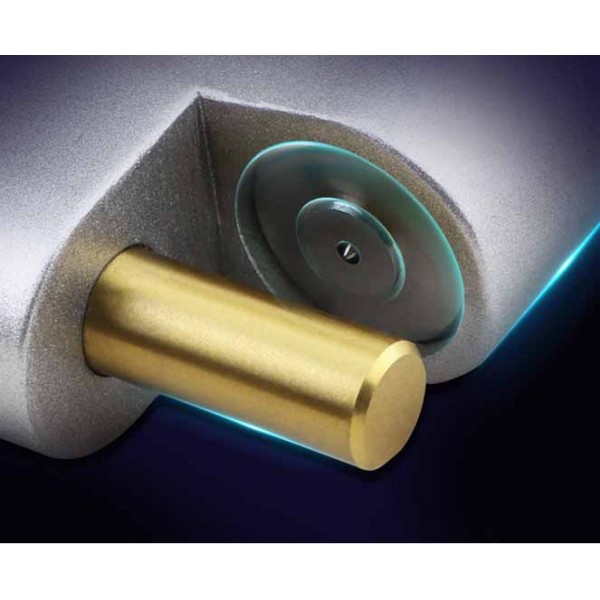

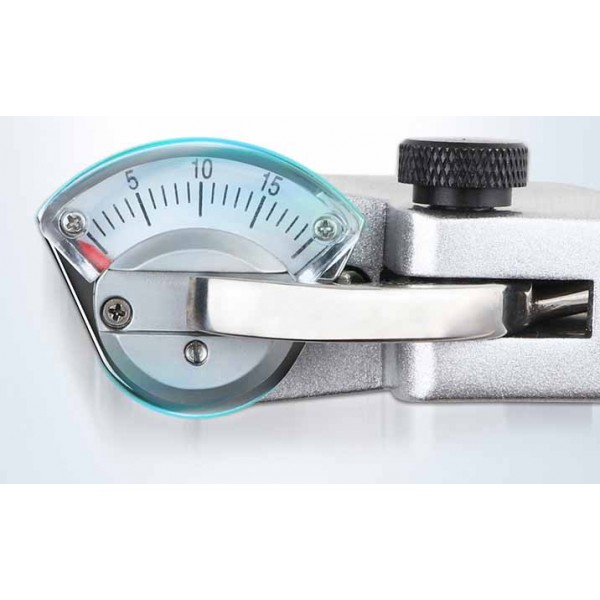

Індентор виготовляється зі спеціальної сталі та працює як основний контактний елемент вимірювальної системи. Стрілочний індикатор забезпечує пряме зчитування результату, а захисне скло закриває циферблат від випадкових механічних впливів. Рукоятки виготовлені з алюмінієвого сплаву та мають анодоване покриття. Конструкція розрахована на багаторазові вимірювання під час виробничого й приймального контролю. :contentReference[oaicite:1]{index=1}

Важливою особливістю саме моделі W-B75 є обмеження за геометрією контрольованого виробу. Максимальна товщина зразка становить 6 мм, а мінімальний внутрішній діаметр трубчастого виробу — 10 мм. Перед вибором приладу варто перевірити, чи відповідають розміри деталей цим параметрам. Для тонкостінних труб, листового металу та інших виробів у межах допустимої геометрії така конструкція забезпечує зручний доступ до місця контролю. :contentReference[oaicite:2]{index=2}

Технічні характеристики твердоміра Вебстера W-B75

Як виконувати контроль твердості

Перед вимірюванням слід переконатися, що поверхня в зоні контакту придатна для коректного встановлення приладу, а товщина та форма виробу відповідають можливостям W-B75. Деталь розміщують між опорою й індентором, після чого плавно стискають рукоятки до робочого положення. Показання зчитують зі шкали після прикладання необхідного навантаження. Для серії деталей бажано виконувати вимірювання в однакових умовах і на співставних ділянках поверхні.

Щоб отримувати стабільні результати, важливо стежити за станом індентора, правильністю положення контрольованого виробу та калібруванням приладу. Якщо твердомір використовується регулярно, періодична перевірка за еталонним блоком допомагає контролювати точність показань. Під час вимірювань не слід прикладати до рукояток різкі ударні навантаження або використовувати прилад для деталей, розміри яких виходять за допустимі межі.

Де використовується портативний твердомір W-B75

W-B75 може застосовуватися під час вхідного контролю латунної сировини та напівфабрикатів, перевірки продукції після механічної або термічної обробки, сортування деталей за твердістю, приймання партій труб і листового матеріалу. Прилад також зручний для оперативної перевірки безпосередньо на виробничій лінії, коли швидкість контролю має значення і немає потреби переносити кожен виріб до лабораторного твердоміра.

Можливість виконувати послідовні вимірювання робить такий тип приладу практичним для масового контролю однотипної продукції. Оператор може перевіряти деталі поштучно та одразу бачити результат на циферблаті. Це допомагає організувати контроль твердості на етапах виробництва, складування або приймання без складної підготовки вимірювального місця.

Переваги використання W-B75

Головна особливість твердоміра Вебстера W-B75 — поєднання портативності, простої механічної процедури вимірювання та прямого зчитування результату. Прилад орієнтований на швидкий контроль латунних виробів і підходить для ситуацій, де потрібно перевірити значну кількість деталей без складної підготовки зразків. Компактна затискна схема дозволяє виконувати вимірювання без стаціонарної установки, якщо форма та розміри виробу відповідають робочому діапазону приладу.

Діапазон 0–20 HW охоплює характерні значення твердості латуні, а можливість зіставляти показання з еквівалентами HRB і HRF спрощує роботу з технічною документацією, де використовуються різні шкали. Аналоговий індикатор дає змогу оцінити результат одразу після вимірювання. Маса близько 0,5 кг робить W-B75 зручним для перенесення між робочими зонами та використання у виробничих умовах.

Комплектація

Комплект W-B75 передбачає основний твердомір, стандартний контрольний блок, запасний індентор, калібрувальний ключ, викрутку та футляр для зберігання і транспортування. Наявність контрольного блока дає змогу перевіряти правильність показань приладу, а запасний індентор і калібрувальний інструмент полегшують технічне обслуговування під час тривалої експлуатації. :contentReference[oaicite:3]{index=3}

Вибір портативного твердоміра W-B75

Під час вибору твердоміра важливо враховувати не лише потрібний діапазон твердості, а й матеріал та геометрію виробу. W-B75 розрахований на латунь і працює зі зразками товщиною до 6 мм; для труб мінімальний внутрішній діаметр становить 10 мм. Якщо необхідно контролювати деталі з іншими розмірами або інші матеріали, слід підібрати відповідну модифікацію твердоміра Вебстера.

Портативний твердомір Вебстера W-B75 є практичним рішенням для підприємств, яким потрібен швидкий контроль твердості латунних труб, листів і серійних деталей без складного лабораторного обладнання. Проста процедура вимірювання, стрілочна індикація та компактна затискна конструкція дають змогу використовувати прилад безпосередньо на виробничій або приймальній ділянці.
