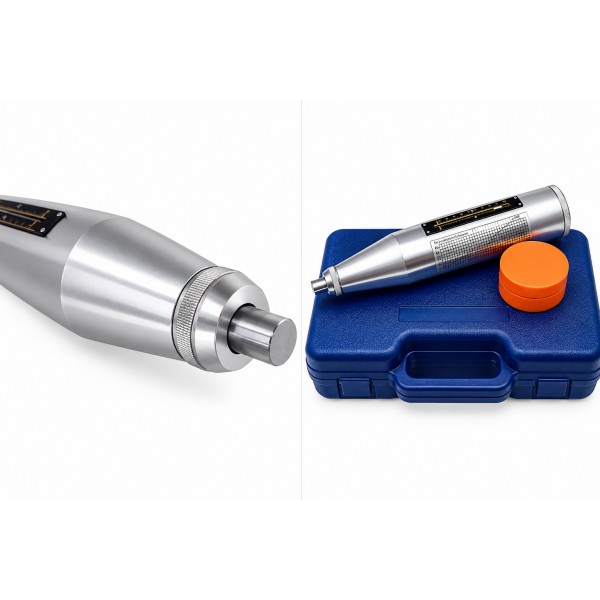

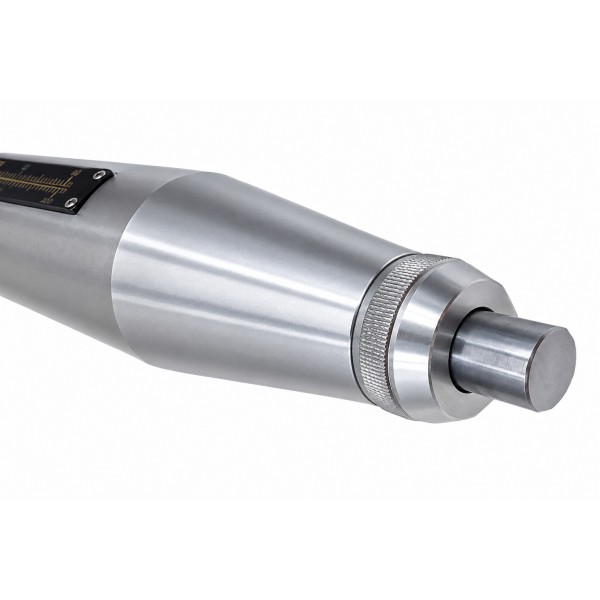

Молоток Шмідта ALT-225 (МШ-225) для контролю міцності бетону

Молоток Шмідта ALT-225 (МШ-225) — портативний склерометр, призначений для визначення міцності бетону в готових конструкціях методом пружного відскоку. Прилад дає змогу виконувати контроль неруйнівним методом, тобто оцінювати міцність матеріалу без руйнування досліджуваної бетонної конструкції. Такий принцип особливо важливий під час перевірки вже виготовлених виробів, будівельних елементів і конструкцій, для яких відбір зразків або інші руйнівні методи контролю небажані.

Склерометр ALT-225 має просту механічну конструкцію, не потребує складної підготовки до роботи та зручний у використанні й обслуговуванні. Вимірювання проводиться безпосередньо на поверхні бетону, а результат визначається за величиною відскоку ударного механізму. Прилад може використовуватися для контролю міцності бетону на різних етапах виробництва та під час обстеження готових конструкцій.

Призначення склерометра ALT-225

Основне призначення молотка Шмідта ALT-225 — непряме визначення міцності бетону на стиск за показником пружного відскоку. Метод ґрунтується на залежності між твердістю поверхневого шару матеріалу, величиною відскоку бойка та міцністю бетону. Завдяки цьому оператор отримує можливість оцінювати стан матеріалу без вирізання або руйнування частини конструкції.

ALT-225 розрахований на вимірювання міцності в діапазоні від 10 до 60 МПа. Такий діапазон дає змогу застосовувати прилад для контролю бетонних конструкцій, характеристики яких відповідають зазначеним межам вимірювання. Склерометр може використовуватися як під час виробничого контролю, так і при перевірці вже готових бетонних конструкцій.

Принцип роботи молотка Шмідта

В основі роботи ALT-225 використовується метод пружного відскоку. Під час вимірювання бойок приладу з визначеною енергією ударяє по твердій поверхні досліджуваного матеріалу. Після контакту з поверхнею відбувається відскок ударного механізму. Висота цього відскоку фіксується за шкалою приладу в умовних одиницях.

Отримане значення є непрямою характеристикою міцності бетону на стиск. Чим змінюється твердість і міцність поверхні, тим відповідно змінюється реакція ударного механізму та показник відскоку. Таким чином, оператор отримує результат без необхідності механічно руйнувати бетонну конструкцію.

Енергія удару ALT-225 становить 0,735 Н·м. Пружина ударного механізму має розтягнення 75 мм, а її постійна інтенсивності удару становить 785 Н/м. Ці параметри визначають роботу механізму приладу та забезпечують стандартний принцип проведення вимірювань методом відскоку.

Неруйнівний контроль бетонних конструкцій

Однією з основних особливостей склерометра ALT-225 є можливість проводити неруйнівний контроль міцності бетону. Для отримання показань не потрібно вирізати з конструкції окремий зразок або пошкоджувати значну частину поверхні. Вимірювання виконується безпосередньо на готовому бетонному елементі.

Такий спосіб контролю зручний у ситуаціях, коли необхідно оперативно перевірити характеристики бетону на різних ділянках конструкції. Послідовні вимірювання дозволяють отримувати інформацію про стан матеріалу в декількох контрольних точках. При цьому сам метод залишається простим і не потребує складного вимірювального обладнання.

Прилад підходить для використання під час контролю процесу виробництва бетонних виробів та перевірки готових конструкцій. Компактне виконання дає змогу переносити склерометр між контрольними точками та виконувати вимірювання безпосередньо на об'єкті.

Особливості ALT-225

Конструкція молотка Шмідта ALT-225 орієнтована на практичне використання. Механічний принцип вимірювання робить процедуру зрозумілою: оператор встановлює прилад на досліджувану поверхню, здійснюється удар, після чого за шкалою визначається величина відскоку. Отриманий показник використовується як непряма характеристика міцності бетону.

• Неруйнівний метод контролю — оцінювання міцності виконується без руйнування готової бетонної конструкції.
• Діапазон вимірювання 10–60 МПа — прилад призначений для контролю бетону в зазначеному діапазоні міцності.
• Енергія удару 0,735 Н·м — параметр ударного механізму склерометра.
• Проста конструкція — ALT-225 зручний у використанні та технічному обслуговуванні.
• Портативне виконання — маса приладу становить приблизно 1,1 кг.
• Широкий температурний діапазон — робоча температура становить від -10 до +60 °C.
• Контроль готових конструкцій — склерометр призначений для проведення вимірювань безпосередньо на бетонних елементах.

Використання ALT-225 для перевірки бетону

Молоток Шмідта може застосовуватися там, де потрібно оцінити міцність бетону без проведення руйнівних випробувань. Вимірювання виконуються на поверхні готової конструкції, тому ALT-225 зручний для оперативної перевірки бетонних елементів без необхідності демонтажу або відбору великих зразків матеріалу.

За допомогою склерометра можна виконувати вимірювання в декількох точках досліджуваної конструкції. Це дозволяє використовувати прилад для послідовного контролю різних ділянок бетонної поверхні. Метод пружного відскоку забезпечує швидке отримання показника, який використовується для непрямої оцінки міцності бетону на стиск.

ALT-225 може бути корисним під час контролю бетонних виробів у процесі виробництва, а також під час перевірки характеристик уже готових конструкцій. Завдяки портативному виконанню прилад можна використовувати безпосередньо на місці проведення контролю.

Робочий діапазон та умови експлуатації

Склерометр ALT-225 працює в діапазоні температур від -10 °C до +60 °C. Це дозволяє використовувати прилад за різних температурних умов у межах установленого виробником робочого діапазону.

Вимірюваний діапазон міцності становить 10–60 МПа. Під час роботи необхідно враховувати, що результат отримується методом пружного відскоку й характеризує міцність бетону непрямим способом. Показання формуються відповідно до величини відскоку ударного механізму після контакту з поверхнею досліджуваного матеріалу.

Маса ALT-225 становить приблизно 1,1 кг. Завдяки цьому склерометр залишається переносним вимірювальним приладом, який можна використовувати безпосередньо біля досліджуваної конструкції.

Відповідність стандартам

Склерометр ALT-225 відповідає низці стандартів, що регламентують методи контролю бетону та випробування матеріалів методом відскоку. Для моделі зазначена відповідність таким нормативним документам:

• ГОСТ 53231-2008;
• ГОСТ 22690;
• ISO/DIS 8045;
• EN 12 504-2;
• ENV 206;
• DIN 1048;
• ASTM D 5873 — для гірських порід;
• ASTM C 805.

Наявність зазначених стандартів важлива під час вибору приладу для завдань, де методика випробування та принцип вимірювання повинні відповідати встановленим нормативним вимогам.

Технічні характеристики молотка Шмідта ALT-225

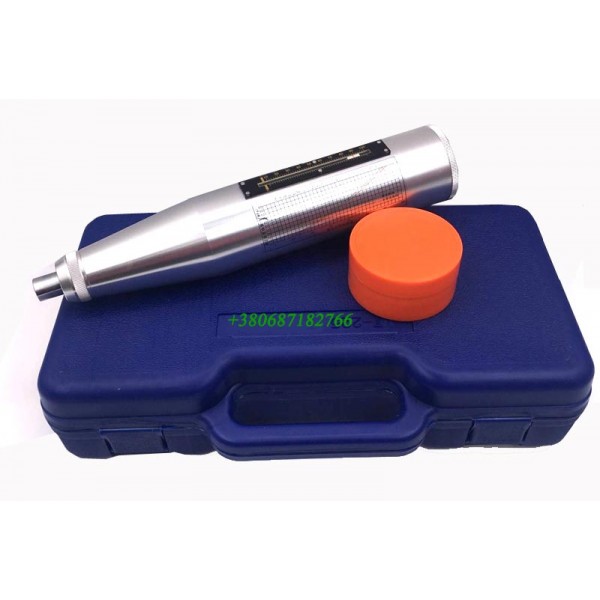

Комплектація ALT-225

У комплект постачання склерометра входять основні компоненти, зазначені для цієї моделі:

• молоток Шмідта ALT-225 — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• дослідний зразок-міра — 1 шт.

Чому зручно використовувати склерометр ALT-225

ALT-225 поєднує портативність, простий принцип роботи та можливість виконувати контроль без пошкодження бетонної конструкції. Для проведення вимірювання використовується механічний удар із заданою енергією, після якого оператор визначає величину відскоку за шкалою приладу.

На відміну від методів, що потребують руйнування або вилучення частини матеріалу, молоток Шмідта для бетону ALT-225 дозволяє виконувати перевірку безпосередньо на готовому об'єкті. Це робить прилад зручним інструментом для регулярного контролю характеристик бетонних поверхонь у межах його вимірювального діапазону.

Діапазон вимірювання 10–60 МПа, енергія удару 0,735 Н·м та робоча температура від -10 до +60 °C визначають основні експлуатаційні можливості моделі. При масі близько 1,1 кг ALT-225 залишається компактним переносним рішенням для проведення неруйнівних вимірювань.

Молоток Шмідта ALT-225 — портативний твердомір для бетону

Якщо необхідно контролювати міцність бетону методом пружного відскоку, склерометр ALT-225 (МШ-225) дозволяє виконувати такі вимірювання без руйнування конструкції. Прилад призначений для бетону з міцністю в межах 10–60 МПа та може застосовуватися для контролю готових конструкцій і під час виробничих перевірок.

Проста конструкція, портативне виконання та зрозумілий механічний принцип роботи роблять ALT-225 практичним засобом для вимірювання характеристик бетонних поверхонь. Результат визначається за величиною пружного відскоку бойка після удару по досліджуваній поверхні та використовується як непряма характеристика міцності бетону на стиск.
