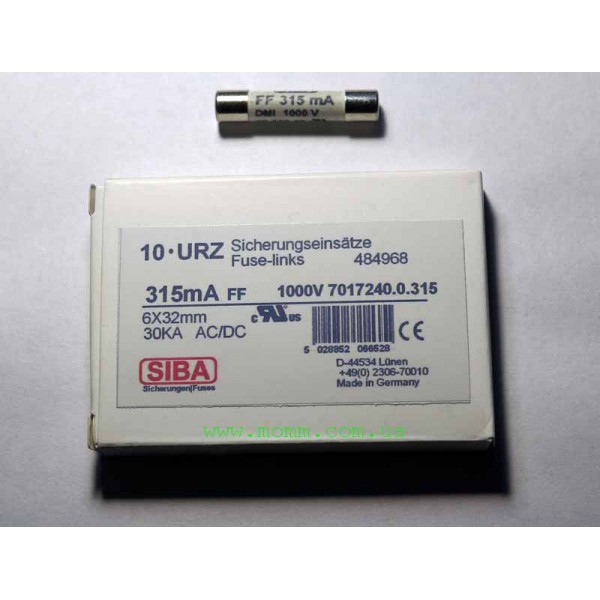

SIBA 7017240.0.315 — керамічний надшвидкий запобіжник із номінальним струмом 315 мА та номінальною напругою 1000 В. Ця модель також відповідає позначенню Fluke 2279339 і застосовується у тестерах ізоляції Fluke 1503, Fluke 1507 та Fluke 1508. Запобіжник призначений для встановлення у вимірювальні прилади, де важливі не лише відповідність номінальному струму й напрузі, а й висока вимикальна здатність та швидке спрацювання.

Модель 7017240.0.315 належить до серії запобіжників SIBA та має керамічний циліндричний корпус. Номінал 315 мА дає змогу використовувати її як відповідну заміну запобіжника Fluke з номером 2279339 у сумісних приладах. Вимикальна здатність становить 30 кА AC/DC, що є важливим параметром для захисного елемента, який застосовується у професійному вимірювальному обладнанні.

Призначення запобіжника SIBA 7017240.0.315

Основне призначення запобіжника — захист електричного кола вимірювального приладу у випадку струмового перевантаження або аварійного режиму. Плавкий елемент розриває електричне коло відповідно до своєї характеристики, обмежуючи проходження струму через захищену ділянку. Саме тому під час заміни такого компонента важливо враховувати не тільки фізичний розмір запобіжника, а й його номінальний струм, допустиму напругу, швидкодію та вимикальну здатність.

SIBA 7017240.0.315 має номінальний струм 0,315 А, або 315 мА, та розрахований на напругу до 1000 В. Запобіжник має надшвидку характеристику спрацювання та використовується у приладах, для яких виробником передбачений відповідний тип захисного елемента. Завдяки цьому він підходить для заміни штатного запобіжника Fluke 2279339 у зазначених моделях тестерів ізоляції.

Сумісність із тестерами ізоляції Fluke

Запобіжник SIBA 7017240.0.315 застосовується у тестерах ізоляції Fluke 1503, Fluke 1507 та Fluke 1508. Такі прилади використовуються для вимірювання опору ізоляції та виконання електротехнічних перевірок, тому встановлений у них запобіжник має відповідати вимогам конкретної конструкції приладу.

Позначення Fluke 2279339 дає змогу ідентифікувати цей запобіжник під час пошуку запасної частини для сумісного обладнання Fluke. Якщо у документації приладу або на демонтованому запобіжнику вказано номер 2279339 та номінал 315 мА / 1000 В, SIBA 7017240.0.315 є відповідним варіантом за зазначеними характеристиками.

Перед встановленням рекомендується додатково звірити маркування старого запобіжника та модель вимірювального приладу. Використання плавкого запобіжника лише з подібним зовнішнім виглядом, але з іншим номінальним струмом, напругою або характеристикою спрацювання, не є рівнозначною заміною.

Основні технічні характеристики

• Виробник: SIBA.
• Модель: 7017240.0.315.
• Альтернативне позначення: Fluke 2279339.
• Номінальний струм: 315 мА (0,315 А).
• Номінальна напруга: 1000 В.
• Вимикальна здатність: 30 кА AC/DC.
• Тип: керамічний, циліндричний.
• Характеристика: надшвидкий запобіжник.
• Типорозмір: приблизно 6,3 × 32 мм.
• Сумісні прилади: Fluke 1503, Fluke 1507, Fluke 1508.
• Комплект постачання: 1 запобіжник.

Керамічний корпус і надшвидка характеристика

На відміну від звичайних скляних запобіжників, SIBA 7017240.0.315 виконаний у керамічному корпусі. Таке конструктивне виконання застосовується у запобіжниках, розрахованих на роботу в колах із підвищеними вимогами до вимикальної здатності. Усередині використовується наповнювач, а контактні частини виконані з металу. Для цієї моделі зазначаються латунні контакти з нікельованим покриттям.

Характеристика FF означає дуже швидке, або надшвидке, спрацювання. Такий тип запобіжника відрізняється від повільнодіючих та стандартних плавких вставок і повинен застосовуватися саме там, де його характеристика передбачена конструкцією обладнання. Під час ремонту вимірювального приладу не варто замінювати надшвидкий запобіжник повільнішим лише через збіг номінального струму.

Вимикальна здатність 30 кА

Однією з ключових характеристик SIBA 7017240.0.315 є вимикальна здатність 30 кА. Цей параметр показує граничний струм короткого замикання, який запобіжник здатний безпечно перервати за передбачених умов. Для вимірювального обладнання цей показник має суттєве значення, оскільки запобіжник повинен не просто перегоріти, а коректно розірвати коло.

Не слід плутати вимикальну здатність із номінальним струмом запобіжника. Номінальний робочий струм цієї моделі становить 315 мА, тоді як 30 кА характеризує можливість запобіжника відключати аварійний струм. Це різні параметри, і обидва необхідно враховувати під час підбору заміни.

Додаткові параметри SIBA 7017240.0.315

Для моделі SIBA 7017240.0.315 також наводиться максимальне падіння напруги до 700 мВ. Значення інтеграла Джоуля I²t становить близько 0,04 А²с, а потужність розсіювання — близько 0,3 Вт. Ці характеристики належать до параметрів конкретного типу плавкої вставки та допомагають точніше визначити її відповідність технічним вимогам обладнання.

Типорозмір запобіжника становить приблизно 6,3 × 32 мм. Циліндричний формат поширений серед запобіжників для професійного електровимірювального обладнання, однак однаковий розмір корпусу не означає повну електричну взаємозамінність. Під час вибору потрібно орієнтуватися на повний набір параметрів.

Чому важливо встановлювати запобіжник із правильним номіналом

Запобіжник у вимірювальному приладі є частиною його захисного електричного кола. Тому встановлення компонента з іншим номіналом може змінити передбачену виробником поведінку захисту. Запобіжник із завищеним номінальним струмом може не розірвати коло в потрібний момент, а компонент із занадто малим номіналом може спрацьовувати під час нормальної роботи приладу.

Так само потрібно враховувати допустиму напругу. Для SIBA 7017240.0.315 вона становить 1000 В. Не слід підбирати заміну лише за значенням 315 мА, ігноруючи напругу, вимикальну здатність та швидкодію. Для професійного обладнання правильний вибір запобіжника є частиною коректного технічного обслуговування.

Коли може знадобитися заміна

Необхідність заміни запобіжника зазвичай виникає після його спрацювання. Якщо тестер ізоляції перестав працювати у відповідному режимі та діагностика вказує на несправний запобіжник, встановлюють новий компонент із характеристиками, передбаченими для конкретної моделі приладу.

Перед заміною слід визначити причину спрацювання. Якщо запобіжник перегорів унаслідок помилки підключення, перевантаження або несправності обладнання, проста установка нового компонента без усунення причини може призвести до повторного спрацювання. Обслуговування електровимірювальних приладів необхідно виконувати відповідно до вимог виробника та правил електробезпеки.

Як перевірити відповідність перед покупкою

Підбираючи запобіжник для Fluke 1503, Fluke 1507 або Fluke 1508, варто перевірити маркування встановленої плавкої вставки або інформацію в документації до приладу. Для цієї моделі ключовими орієнтирами є позначення SIBA 7017240.0.315 та Fluke 2279339, струм 315 мА, напруга 1000 В і надшвидка характеристика.

Якщо всі ці параметри відповідають вимогам вашого вимірювального приладу, запобіжник можна розглядати як відповідну заміну. Особливо важливо перевіряти номер деталі у випадках, коли один виробник використовує кілька зовні схожих запобіжників із різними номіналами.

Запобіжник Fluke 2279339 для професійного вимірювального обладнання

Під час пошуку запасної частини цей товар може зустрічатися під двома основними позначеннями: SIBA 7017240.0.315 та Fluke 2279339. Обидва номери важливі для точної ідентифікації виробу. Перший відповідає маркуванню виробника запобіжника SIBA, другий використовується для запасної частини Fluke.

Це особливо зручно під час технічного обслуговування, коли користувач шукає запобіжник для конкретного тестера ізоляції за номером із сервісної документації. Замість підбору універсальної плавкої вставки за приблизними параметрами можна орієнтуватися на точне позначення компонента.

Що входить до комплекту

Комплект постачання містить один запобіжник SIBA 7017240.0.315. Це окремий змінний компонент для встановлення у сумісний вимірювальний прилад. Додаткові аксесуари, тримачі або інші комплектуючі до комплекту не заявлені.

Підсумок

Запобіжник SIBA 7017240.0.315 — надшвидка керамічна плавка вставка на 315 мА та 1000 В із вимикальною здатністю 30 кА AC/DC. Модель відповідає позначенню Fluke 2279339 та застосовується у тестерах ізоляції Fluke 1503, 1507 і 1508. Завдяки точному маркуванню та визначеним електричним характеристикам цей запобіжник зручно підбирати як запасну частину для сумісного професійного вимірювального обладнання.

Якщо потрібно купити запобіжник для Fluke 1507, Fluke 1503 або Fluke 1508, перед замовленням варто звірити номер штатної деталі, номінальний струм, напругу та характеристику спрацювання. Для SIBA 7017240.0.315 основними параметрами є 315 мА, 1000 В, надшвидке виконання та вимикальна здатність 30 кА.
