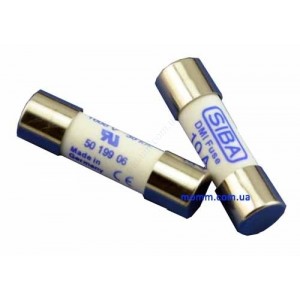

Запобіжник SIBA 5019906.10 10 А, 1000 В, 10×38 мм

Запобіжник SIBA 5019906.10 — циліндрична плавка вставка номіналом 10 А, призначена для захисту електричних та електронних кіл вимірювальних приладів. Модель розрахована на номінальну напругу до AC/DC 1000 В та має стандартні габарити 10×38 мм. Таке поєднання характеристик дає змогу використовувати запобіжник у сумісних мультиметрах та іншому обладнанні, конструкція якого передбачає встановлення плавкої вставки відповідного типорозміру й номіналу.

SIBA 5019906.10 належить до запобіжників для захисту напівпровідникових компонентів і має характеристику gR. Для запобіжників цього класу gR означає повнодіапазонний захист, який охоплює як перевантаження, так і струми короткого замикання. Це особливо важливо для вимірювальної техніки та електронних пристроїв, у яких захисний елемент повинен швидко обмежувати небезпечний струм і зменшувати ризик пошкодження внутрішніх компонентів.

Номінальна відключна здатність моделі становить 30 кА при AC/DC 1000 В. Цей параметр характеризує максимальний струм короткого замикання, який запобіжник здатний безпечно перервати за передбачених умов експлуатації. Тому під час підбору заміни для мультиметра або іншого вимірювального приладу важливо орієнтуватися не лише на номінальний струм 10 А та фізичний розмір 10×38 мм, а й на робочу напругу, характеристику спрацювання та відключну здатність.

Основні характеристики SIBA 5019906.10

• Виробник: SIBA.
• Артикул: 5019906.10.
• Серія / базове позначення: 5019906.
• Тип: плавка вставка, циліндричний запобіжник.
• Група: запобіжник для захисту напівпровідникових компонентів.
• Номінальний струм: 10 А.
• Номінальна напруга: AC/DC 1000 В.
• Номінальна відключна здатність: 30 кА при AC/DC 1000 В.
• Характеристика: gR.
• Розміри: 10×38 мм.
• Індикатор / ударний штифт: відсутній.
• Стандарт UL: UL 248-13.
• Позначення: cRUus, CE.
• Категорія застосування виробника: DMI-Fuses.

Запобіжник 10 А для мультиметра

У цифровому мультиметрі плавкий запобіжник є важливим елементом внутрішнього захисного кола. Під час вимірювання струму прилад включається безпосередньо в електричне коло, тому помилка користувача, неправильний вибір режиму або підключення до кола з надмірним струмом можуть створити значне навантаження на вхідний тракт. Запобіжник у такій ситуації виконує функцію захисного елемента, розриваючи коло при перевищенні передбачених параметрів.

Саме тому для заміни запобіжника в мультиметрі недостатньо вибрати будь-яку плавку вставку з написом «10 А». Необхідно враховувати весь набір характеристик, передбачених конструкцією конкретного приладу: номінальний струм, допустиму напругу, типорозмір, відключну здатність і часово-струмову характеристику. Для SIBA 5019906.10 ці параметри становлять відповідно 10 А, AC/DC 1000 В, 10×38 мм, 30 кА та gR.

Висока відключна здатність має особливе значення у вимірювальних приладах, які можуть використовуватися для роботи з електричними колами, здатними створювати значний струм короткого замикання. Звичайний запобіжник із таким самим номіналом струму, але іншою відключною здатністю або конструкцією, не обов'язково буде рівноцінною заміною. Тому перед встановленням рекомендується звірити маркування старої плавкої вставки та вимоги, зазначені виробником вимірювального приладу.

Характеристика gR і захист електронних компонентів

Позначення gR використовується для швидкодійних запобіжників повнодіапазонного захисту напівпровідникових компонентів. Така характеристика передбачає роботу запобіжника в діапазоні від перевантаження до короткого замикання. Для електронного вимірювального обладнання це важливо через чутливість внутрішніх компонентів до струмових перевантажень.

SIBA відносить модель 5019906.10 до групи запобіжних вставок для захисту напівпровідників. Це відрізняє її від звичайних побутових або універсальних плавких вставок, які можуть мати схожий зовнішній вигляд і навіть той самий номінальний струм, але інші електричні характеристики. Під час ремонту або технічного обслуговування мультиметра слід зберігати параметри захисного елемента, рекомендовані для конкретної моделі приладу.

Номінал 10 А вказує на розрахунковий струм плавкої вставки, а значення 1000 В AC/DC — на її номінальну напругу. Водночас ці два параметри не варто розглядати окремо від характеристики gR та відключної здатності 30 кА. Саме сукупність параметрів визначає можливість застосування конкретного запобіжника як заміни.

Сумісність із мультиметрами

Для запобіжника SIBA 10 А 5019906.10 у картці товару зазначена сумісність із низкою цифрових мультиметрів. Серед них моделі Fluke 15B, Fluke 17B, Sanwa CD-771, Sanwa CD-772, UNI-T UT71A, UT71B, UT71C, UT71D та UT71E. Запобіжник також може застосовуватися в інших приладах, для яких виробником передбачена плавка вставка з відповідними електричними та механічними параметрами.

Навіть якщо запобіжник фізично підходить у тримач 10×38 мм, перед встановленням потрібно перевірити вимоги саме до вашої моделі мультиметра. Різні модифікації вимірювальних приладів можуть відрізнятися схемою захисту, допустимою напругою та вимогами до плавких вставок. Найнадійніший спосіб підбору — порівняти характеристики нового запобіжника з маркуванням оригінального елемента або технічною документацією приладу.

Формат 10×38 мм

SIBA 5019906.10 виконаний у поширеному циліндричному форматі 10×38 мм. Перше значення відповідає діаметру, друге — довжині корпусу. Точне дотримання габаритів важливе для правильного встановлення запобіжника у штатний тримач вимірювального приладу та надійного контакту з його контактними елементами.

Під час заміни слід враховувати, що однаковий розмір корпусу ще не означає однакові електричні характеристики. У форматі 10×38 мм випускаються запобіжники з різними номінальними струмами, напругами та характеристиками. Тому для SIBA 5019906.10 ключовими параметрами залишаються не лише розміри, а й номінал 10 А, напруга AC/DC 1000 В, характеристика gR та відключна здатність 30 кА.

Відключна здатність 30 кА

Однією з важливих характеристик цієї моделі є номінальна відключна здатність 30 кА при AC/DC 1000 В. Під відключною здатністю розуміють рівень струму короткого замикання, який захисний елемент розрахований перервати відповідно до своїх технічних параметрів. Для професійного вимірювального обладнання цей показник має принципове значення, адже запобіжник є частиною загальної системи електричного захисту приладу.

Саме через це не варто замінювати штатну вставку дешевшим запобіжником лише на підставі збігу номіналу струму. Плавка вставка 10 А з меншою допустимою напругою або іншою відключною здатністю може мати зовсім інші характеристики під час аварійного режиму. Для коректної заміни параметри нового елемента повинні відповідати вимогам конкретного обладнання.

Стандарт UL 248-13

Для моделі SIBA 5019906.10 виробник зазначає відповідність стандарту UL 248-13, який застосовується до запобіжників для захисту напівпровідникових компонентів. На сторінці виробника також наведені позначення cRUus та CE. Ці дані допомагають точно ідентифікувати виріб та відрізнити його від плавких вставок іншого призначення.

Запобіжник не має індикатора або ударного штифта. Ця конструктивна особливість також зазначена виробником і може мати значення при підборі елемента для конкретного запобіжникотримача або вимірювального приладу.

Коли потрібна заміна запобіжника мультиметра

Необхідність заміни плавкої вставки часто виявляється тоді, коли мультиметр перестає вимірювати струм через відповідний вхід після перевантаження або неправильного підключення. Перед встановленням нового елемента необхідно переконатися, що причина несправності дійсно пов'язана із запобіжником, а параметри нової вставки відповідають вимогам приладу.

При виборі SIBA 5019906.10 варто послідовно перевірити п'ять основних параметрів: 10 А — номінальний струм, AC/DC 1000 В — номінальна напруга, 10×38 мм — габарити, gR — характеристика запобіжника та 30 кА — номінальна відключна здатність. Якщо всі ці параметри відповідають специфікації мультиметра, можна розглядати цю модель як відповідний захисний елемент.

Як правильно підібрати запобіжник SIBA 10 А

Під час пошуку запобіжника для мультиметра користувачі нерідко орієнтуються лише на струм 10 А. Для вимірювальної техніки цього недостатньо. Перед замовленням потрібно перевірити маркування старого запобіжника, його фізичні розміри та допустиму робочу напругу. Якщо в документації приладу зазначені вимоги до характеристики або відключної здатності, їх також необхідно враховувати.

Модель SIBA 5019906.10 можна легко ідентифікувати за повним артикулом. Базове позначення сімейства — 5019906, а суфікс «.10» відповідає виконанню з номінальним струмом 10 А. Використання повного артикула особливо зручне при пошуку точної заміни, оскільки в межах однієї серії SIBA випускаються запобіжники з різними номіналами струму.

Для кого призначений SIBA 5019906.10

Запобіжник буде актуальним для власників сумісних цифрових мультиметрів, сервісних інженерів, електриків, фахівців з ремонту вимірювальної техніки та лабораторій, де необхідна заміна штатної плавкої вставки з відповідними параметрами. Модель може використовуватися під час планового обслуговування або відновлення працездатності захисного кола приладу після спрацювання встановленого запобіжника.

Для професійної вимірювальної техніки важливо використовувати захисні компоненти з характеристиками, передбаченими конструкцією обладнання. SIBA 5019906.10 поєднує номінальний струм 10 А, роботу при змінній і постійній напрузі до 1000 В, циліндричний корпус 10×38 мм, характеристику gR та відключну здатність 30 кА.

Підсумок

SIBA 5019906.10 — циліндричний запобіжник 10 А розміром 10×38 мм для захисту сумісної вимірювальної та електронної техніки. Його основні параметри — AC/DC 1000 В, характеристика gR і номінальна відключна здатність 30 кА. Модель належить до запобіжників для захисту напівпровідникових компонентів, відповідає UL 248-13 і постачається без індикатора.

У картці товару запобіжник зазначений як сумісний із мультиметрами Fluke 15B і 17B, Sanwa CD-771 і CD-772, а також UNI-T серії UT71 — UT71A, UT71B, UT71C, UT71D та UT71E. Перед встановленням у будь-який прилад необхідно звірити його технічні вимоги з параметрами SIBA 5019906.10.
