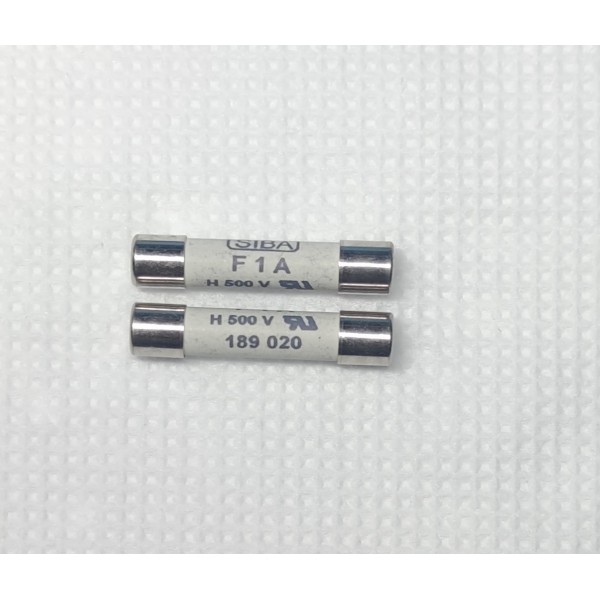

Запобіжник SIBA 189020.1, 1 А, 500 В, 6,3×32 мм

Запобіжник SIBA 189020.1 — циліндрична мініатюрна плавка вставка для захисту електричних та електронних кіл від надструму. Модель має номінальний струм 1 А, характеристику спрацювання F та розрахована на номінальну напругу до 500 В AC. Для постійного струму виробник указує номінальну напругу до 450 В DC. Типорозмір 6,3×32 мм дає змогу використовувати запобіжник у сумісних тримачах і приладах, де конструкцією передбачена плавка вставка саме такого формату та з відповідними електричними параметрами.

Основне завдання SIBA 189020.1 — розірвати електричне коло, коли струм перевищує допустиме значення протягом часу, визначеного характеристикою запобіжника. Після спрацювання плавка вставка підлягає заміні. Тому під час підбору важливо орієнтуватися не лише на струм 1 А, а й на номінальну напругу, швидкодію, типорозмір і вимоги конкретного обладнання.

Основні характеристики SIBA 189020.1

Модель належить до серії мініатюрних циліндричних плавких запобіжників SIBA. Номінальний струм становить 1 А. Характеристика F означає швидкодіючий тип спрацювання, який застосовують у колах, де потрібна відповідна швидкість відключення при перевищенні струму. Номінальна напруга становить 500 В для змінного струму та 450 В для постійного струму. Виробник указує номінальну вимикальну здатність 50 кА при AC 500 В і 1,5 кА при DC 450 В.

Габаритний розмір запобіжника — 6,3×32 мм. Це один із ключових параметрів при заміні плавкої вставки, адже навіть за однакового номінального струму запобіжники можуть мати різні розміри та конструктивне виконання. Перед встановленням SIBA 189020.1 потрібно звірити маркування старої вставки, дані на корпусі приладу або технічну документацію обладнання.

Електричні параметри та характеристика спрацювання

Для SIBA 189020.1 наведено часові межі спрацювання залежно від кратності струму відносно номінального значення In. При струмі 1,5 In мінімальний час становить 1 годину. При 2,75 In мінімальний час становить 100 мс, а максимальний — 5 с. При 4 In мінімальний час становить 20 мс, максимальний — 1 с. При 10 In максимальний час спрацювання становить 50 мс.

Ці значення показують, що запобіжник реагує не лише на сам факт перевищення номінального струму, а й на величину цього перевищення та його тривалість. Чим вищою є кратність струму, тим швидше повинна спрацювати плавка вставка в межах заданої характеристики. Саме тому при заміні недостатньо обирати виріб тільки за значенням 1 А: характеристика F та конкретна модель також мають значення для правильної роботи захисного кола.

Конструкція та типорозмір 6,3×32 мм

SIBA 189020.1 виконаний як циліндрична мініатюрна плавка вставка. У картці товару зазначено керамічне виконання, а офіційна специфікація виробника відносить модель до Miniature Fuse-Link. Після перевищення допустимого режиму плавкий елемент перегорає та розмикає коло.

Розмір 6,3×32 мм потрібно враховувати разом із параметрами посадкового місця. Якщо обладнання розраховане на інший типорозмір, встановлювати SIBA 189020.1 без підтвердження сумісності не слід. Правильний вибір передбачає збіг конструктивних і електричних характеристик із вимогами конкретного приладу.

Номінал 1 А та напруга 500 В AC / 450 В DC

Номінал 1 А є базовою характеристикою цієї моделі та використовується при підборі заміни. Якщо в обладнанні передбачено запобіжник SIBA 189020.1 або еквівалент із такими самими параметрами, необхідно зберігати потрібний номінал і характеристику спрацювання. Встановлення вставки з більшим номінальним струмом може змінити роботу захисту, а використання занадто малого номіналу може спричиняти небажане спрацювання.

Запобіжник має номінальну напругу до 500 В у колах змінного струму. Для постійного струму виробник указує до 450 В DC. Для змінного струму номінальна вимикальна здатність становить 50 кА при 500 В AC, для постійного — 1,5 кА при 450 В DC. Вимикальна здатність характеризує граничний струм короткого замикання, який запобіжник здатний перервати за визначених умов, тому цей параметр також потрібно враховувати під час технічного підбору.

Коли потрібен запобіжник SIBA 189020.1

Цю модель доцільно обирати насамперед як заміну штатної плавкої вставки з аналогічним маркуванням або тоді, коли документація обладнання прямо вимагає запобіжник 1 А з характеристикою F, типорозміром 6,3×32 мм і відповідною номінальною напругою. Такий підхід особливо важливий під час ремонту та обслуговування вимірювальної, лабораторної, електронної чи іншої апаратури.

Не варто підбирати запобіжник лише за зовнішнім виглядом. Два вироби однакового розміру можуть відрізнятися за номінальним струмом, напругою, характеристикою спрацювання та вимикальною здатністю. Саме ці параметри визначають поведінку плавкої вставки в захисному колі. Якщо немає впевненості у сумісності, потрібно звірити документацію приладу або маркування встановленого раніше запобіжника.

Стандарти та маркування

Для SIBA 189020.1 виробник зазначає стандарт UL 248-14, а також маркування CE та cURus. Позначення 189020.1 є артикулом виробника та повинно зберігатися без змін при ідентифікації товару, пошуку документації або замовленні заміни.

Як перевірити сумісність перед покупкою

Перед замовленням SIBA 189020.1 варто послідовно перевірити кілька параметрів: номінальний струм 1 А, характеристику спрацювання F, типорозмір 6,3×32 мм, номінальну напругу та вимоги до вимикальної здатності. Найнадійніший орієнтир — документація обладнання або точне маркування штатної плавкої вставки.

Якщо запобіжник підбирається для вимірювального приладу, не слід автоматично вважати сумісною будь-яку вставку на 1 А. У різних приладах можуть використовуватися різні класи запобіжників навіть при однаковому струмі. Для коректної заміни важлива сукупність характеристик.

Технічні характеристики

• Виробник: SIBA.
• Модель / артикул: 189020.1.
• Тип: мініатюрна циліндрична плавка вставка.
• Виконання: керамічне.
• Номінальний струм: 1 А.
• Характеристика: F, швидкодіюча.
• Номінальна напруга: 500 В AC / 450 В DC.
• Номінальна вимикальна здатність: 50 кА при AC 500 В / 1,5 кА при DC 450 В.
• Розмір: 6,3×32 мм.
• Стандарт: UL 248-14.
• Маркування: CE, cURus.
• Комплект постачання: запобіжник — 1 шт.

Часова характеристика відключення

• 1,5 In: мінімум 1 година.
• 2,75 In: мінімум 100 мс, максимум 5 с.
• 4 In: мінімум 20 мс, максимум 1 с.
• 10 In: максимум 50 мс.

Плавкий запобіжник є одноразовим захисним компонентом. Після спрацювання його потрібно замінити новою вставкою з потрібними характеристиками. Перед заміною обладнання слід знеструмити відповідно до правил його обслуговування.

SIBA 189020.1 підходить для випадків, коли потрібні номінал 1 А, швидкодіюча характеристика F, формат 6,3×32 мм і робота при напрузі до 500 В AC або 450 В DC. Точний підбір за всіма параметрами дає змогу замінити штатний захисний елемент без зміни закладених виробником характеристик електричного кола.
