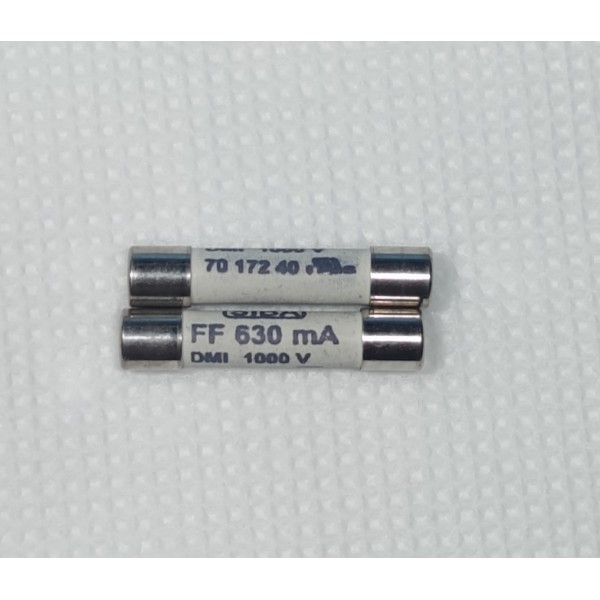

Запобіжник SIBA 7017240063 — швидкодіючий захист на 0,63 А для кіл до 1000 В

Запобіжник SIBA 7017240063 — мініатюрна плавка вставка серії 7017240 з номінальним струмом 0,63 А (630 мА), розрахована на роботу в електричних колах із напругою до 1000 В. Виконання належить до класу aR (FF) і призначене для швидкого відключення струму короткого замикання. Такий запобіжник застосовують там, де важливо не лише обмежити аварійний струм, а й забезпечити високу відключальну здатність у компактному корпусі. Формат 6,3 × 32 мм дає змогу використовувати вставку у відповідних тримачах і вузлах обладнання, якщо їхні електричні та механічні параметри відповідають вимогам конкретного приладу.

Модель SIBA 7017240063 має керамічний непрозорий корпус із наповнювачем. Контактні ковпачки виготовлені з латуні та мають нікельоване покриття. Така конструкція характерна для запобіжників, розрахованих на роботу з високими струмами короткого замикання. Номінальна відключальна здатність цього виконання становить 30 кА при 1000 В AC/DC, що є однією з ключових характеристик під час вибору захисного елемента для відповідного електричного кола.

Основні характеристики SIBA 7017240063

• Бренд: SIBA.
• Серія: 7017240.
• Артикул / позначення: 7017240063, виконання 7017240.0,63.
• Тип виробу: мініатюрна плавка вставка.
• Клас: aR (FF).
• Призначення: захист від струмів короткого замикання.
• Номінальний струм: 0,63 А (630 мА).
• Номінальна напруга: 1000 В.
• Відключальна здатність: 30 кА при 1000 В AC/DC.
• Падіння напруги: 650 мВ.
• Розсіювання потужності при 1,0 In: 0,5 Вт.
• Переддуговий інтеграл I²t: 0,15 А²с.
• Тип корпусу: непрозора керамічна трубка з наповнювачем.
• Контактні ковпачки: латунні, нікельовані.
• Типорозмір: 6,3 × 32 мм.

Для чого потрібен запобіжник класу aR

Позначення aR вказує на спеціалізований характер захисту: плавка вставка призначена саме для відключення струмів короткого замикання. Це важливий момент під час підбору заміни. Такий запобіжник не слід автоматично вважати універсальним захистом від будь-якого перевантаження. Його потрібно застосовувати лише в тому колі, де передбачено відповідний клас запобіжника, номінальний струм, робочу напругу, швидкодію та відключальну здатність.

Позначення FF характеризує дуже швидке спрацювання. Для чутливих електричних та електронних вузлів швидкість відключення може мати принципове значення, оскільки під час короткого замикання енергія аварійного імпульсу зростає дуже швидко. Переддуговий інтеграл I²t 0,15 А²с є технічним параметром, який використовують для оцінювання енергії, що проходить через плавкий елемент до початку дугового процесу. Порівнювати цей показник потрібно з вимогами виробника обладнання або з параметрами запобіжника, який передбачено схемою.

Висока відключальна здатність у компактному форматі

Однією з важливих особливостей SIBA 7017240063 є поєднання невеликого типорозміру та відключальної здатності 30 кА. У разі короткого замикання значення аварійного струму може істотно перевищувати робочий струм кола. Тому під час вибору плавкої вставки недостатньо орієнтуватися тільки на номінал 630 мА. Запобіжник також повинен безпечно відключати можливий струм короткого замикання за заданої робочої напруги.

Саме тому параметри 0,63 А, 1000 В і 30 кА потрібно розглядати разом. Якщо обладнання розраховане на запобіжник іншого класу, іншої напруги або іншої відключальної здатності, заміна лише за збігом струму може бути некоректною. Під час обслуговування вимірювальної, лабораторної, промислової чи іншої електронної апаратури доцільно звіряти повне маркування встановленої вставки та технічну документацію приладу.

Керамічний корпус із наповнювачем

Плавка вставка SIBA серії 7017240 виконана в непрозорій керамічній трубці з наповнювачем. На відміну від звичайних скляних запобіжників, така конструкція орієнтована на роботу в умовах, де особливе значення мають характеристики відключення короткого замикання. Наповнювач усередині корпусу є частиною конструкції запобіжника та бере участь у процесі безпечного гасіння електричної дуги після руйнування плавкого елемента.

Контактні ковпачки виготовлені з латуні та нікельовані. Під час встановлення важливо, щоб запобіжник щільно та правильно фіксувався у штатному тримачі. Поганий контакт у місці встановлення може впливати на роботу електричного кола, тому стан контактів і самого тримача також варто перевіряти під час заміни плавкої вставки.

Типорозмір 6,3 × 32 мм

SIBA 7017240063 належить до поширеного формату мініатюрних циліндричних запобіжників 6,3 × 32 мм. За даними серії, фактичні розміри становлять приблизно 6,35 ±0,1 мм у діаметрі та 31 ±0,8 мм у довжину. Однак механічний збіг розмірів ще не означає повної взаємозамінності. Для правильної заміни необхідно одночасно врахувати номінальний струм, напругу, клас спрацювання, відключальну здатність та інші параметри.

Якщо запобіжник купується для ремонту або технічного обслуговування конкретного приладу, найнадійніший спосіб вибору — зіставити маркування демонтованої вставки з документацією обладнання. Особливо це важливо для високовольтних вимірювальних кіл, де встановлення зовні схожого, але електрично невідповідного запобіжника може змінити передбачені виробником характеристики захисту.

Номінальний струм 630 мА

Номінал 0,63 А відповідає струму 630 мА. Це основний параметр, за яким часто шукають змінний запобіжник, але його не можна розглядати окремо від інших характеристик. Для SIBA 7017240063 також визначені напруга 1000 В, клас aR (FF), відключальна здатність 30 кА, падіння напруги 650 мВ та розсіювання потужності 0,5 Вт при номінальному струмі.

Падіння напруги 650 мВ характеризує електричні властивості запобіжника в робочому режимі. Розсіювання потужності 0,5 Вт при 1,0 In показує теплове навантаження плавкої вставки за номінального струму. Ці параметри особливо корисні під час інженерного підбору, коли потрібно оцінити не лише факт відповідності за струмом, а й роботу запобіжника у конкретному тримачі та електричному вузлі.

На що звернути увагу перед заміною

Перед встановленням SIBA 7017240063 варто перевірити повне маркування старого запобіжника та вимоги виробника обладнання. У першу чергу мають збігатися типорозмір, номінальний струм, допустима напруга, клас запобіжника та відключальна здатність. Якщо в документації приладу зазначено конкретний артикул SIBA 7017240.0,63 або еквівалент із визначеними параметрами, під час заміни слід дотримуватися саме цих вимог.

Не варто встановлювати запобіжник із більшим номінальним струмом лише для того, щоб уникнути повторного спрацювання. Якщо плавка вставка перегоріла, це може бути наслідком несправності або аварійного режиму в електричному колі. Заміна запобіжника повинна виконуватися після усунення причини спрацювання та з дотриманням правил безпеки для конкретного обладнання.

Чому важливе точне маркування

Позначення SIBA 7017240063 ідентифікує конкретне виконання серії 7017240 на 0,63 А. У технічній документації виробника цей номінал може записуватися як 7017240.0,63. Під час пошуку запобіжника в каталогах або підбору заміни корисно враховувати обидва варіанти написання, оскільки формат роздільника в артикулі може відрізнятися залежно від джерела або системи обліку.

Точне маркування допомагає відрізнити виконання на 630 мА від інших запобіжників тієї самої серії. Серія 7017240 охоплює кілька номіналів струму, які мають однаковий базовий типорозмір, але різні електричні характеристики. Саме тому під час замовлення важливо перевіряти повний артикул, а не лише назву серії.

SIBA 7017240063 для професійного обслуговування електронного обладнання

SIBA 7017240063 — компактний високовольтний плавкий запобіжник на 630 мА з класом aR (FF) та відключальною здатністю 30 кА. Його ключове завдання — швидке відключення струму короткого замикання у колі, для якого передбачені саме такі параметри захисту. Керамічний корпус із наповнювачем, нікельовані латунні контакти та типорозмір 6,3 × 32 мм визначають конструктивне виконання цієї моделі.

Під час вибору запобіжника для вимірювального приладу або іншого електронного обладнання звіряйте артикул 7017240063 / 7017240.0,63, номінальний струм 0,63 А, напругу 1000 В, клас aR (FF) та відключальну здатність 30 кА. Такий підхід допомагає підібрати захисний елемент відповідно до технічних вимог обладнання без випадкової заміни на зовні схожий, але електрично інший запобіжник.
