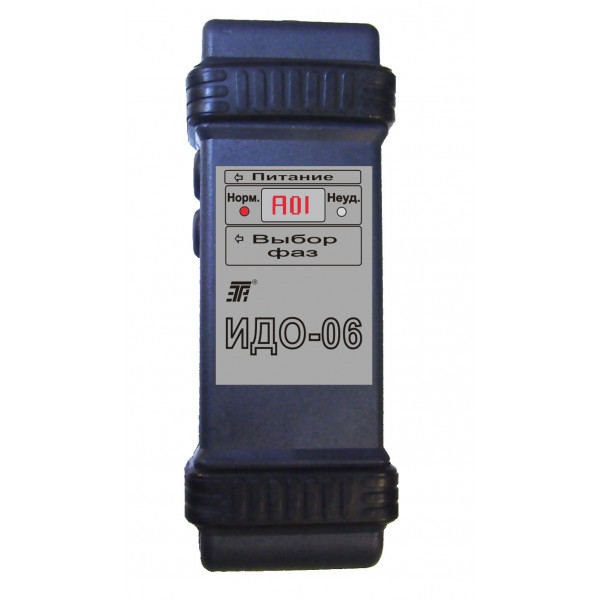

Індикатор дефектів обмоток ИДО-06

Індикатор ИДО-06 — портативний прилад для контролю трифазних обмоток електричних машин. Він призначений для виявлення характерних несправностей обмоток без демонтажу та розбирання машини, що особливо важливо під час діагностики, технічного обслуговування та ремонту електрообладнання. Прилад дає змогу перевіряти трифазні обмотки електричних машин напругою до 1000 В та оцінювати як симетрію електричних параметрів фаз, так і стан ізоляції.

Індикатор дефектів обмоток ИДО-06 є заміною моделі ИДО-05. Основне призначення приладу — допомогти виявити міжвиткові замикання, обрив фази, неправильне з’єднання фаз, а також незадовільний стан ізоляції обмоток відносно корпуса електричної машини та між окремими обмотками. Завдяки такому набору перевірок один прилад охоплює кілька типових напрямів діагностики обмоток.

Для чого застосовується ИДО-06

Під час експлуатації електричних машин стан обмоток безпосередньо впливає на їхню працездатність. Пошкодження ізоляції, локальні міжвиткові замикання, обриви провідників або помилки у з’єднанні фаз можуть призводити до порушення режиму роботи обладнання. ИДО-06 дозволяє виконати перевірку без необхідності розбирати машину, що робить його практичним засобом для попередньої та ремонтної діагностики.

Прилад контролює трифазні обмотки та допомагає визначити, чи є відмінності між фазами, характерні для дефектів. Окремо передбачена перевірка опору ізоляції. Таким чином, ИДО-06 може використовуватися для оцінювання стану обмотки за двома основними параметрами: коефіцієнтом несиметрії фазних струмів та опором ізоляції.

Які дефекти виявляє індикатор

Індикатор ИДО-06 призначений для виявлення кількох поширених несправностей трифазних обмоток. До них належать міжвиткові замикання, обрив фази та неправильне з’єднання фаз. Крім того, прилад дає змогу оцінити стан ізоляції обмоток відносно корпуса машини, а також між обмотками.

• міжвиткові замикання в обмотках;
• обрив фази;
• неправильне з’єднання фаз;
• незадовільний стан ізоляції обмоток відносно корпуса машини;
• незадовільний стан ізоляції між обмотками.

Можливість виконувати ці перевірки без демонтажу особливо корисна під час обслуговування обладнання, коли потрібно швидко визначити напрям подальшої діагностики. Прилад не потребує розбирання електричної машини лише для проведення первинної перевірки обмоток, тому його можна застосовувати безпосередньо на об’єкті за умови дотримання вимог експлуатаційної документації.

Принцип роботи ИДО-06

Під час перевірки трифазної обмотки на міжвиткове замикання, обрив фази та правильність з’єднання фаз прилад порівнює повні опори двох фаз обмотки. Для цього до них підключається генератор високочастотного стабілізованого струму. Якщо в обмотці є дефект, повні опори фаз відрізняються, а разом із ними відрізняються і струми у відповідних фазах.

Результат такої перевірки характеризується коефіцієнтом несиметрії фазних струмів Кн. Контрольований діапазон цього параметра для ИДО-06 становить від 0 до 99 %. Чутливість приладу, тобто значення Кн при замиканні одного витка у фазі, становить не менше 10 %.

Перевірка ізоляції виконується за іншим принципом. На обмотку подається напруга постійного струму, після чого визначається опір ізоляції та порівнюється з пороговим значенням 0,5 МОм. Прилад контролює опір ізоляції в діапазоні від 0 до 500 МОм. Тестова напруга під час вимірювання опору ізоляції становить 1000 ± 100 В.

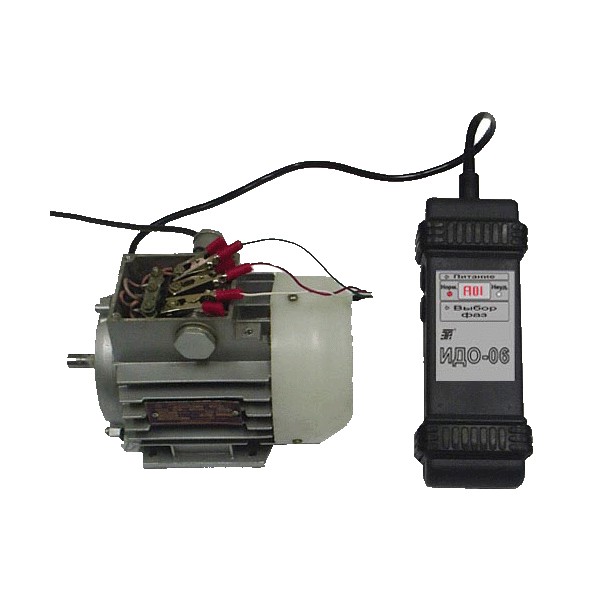

Діагностика без демонтажу електричної машини

Одна з ключових особливостей ИДО-06 — можливість виявляти дефекти трифазних обмоток електричних машин напругою до 1000 В без демонтажу та розбирання. Для сервісного персоналу це означає, що первинну перевірку стану обмоток можна виконати до прийняття рішення про подальше розбирання або ремонт.

Такий підхід особливо доречний під час планового технічного обслуговування, пошуку причини несправності або контрольної перевірки електричної машини. Прилад орієнтований саме на діагностику обмоток, тому його функції зосереджені на виявленні характерних для них дефектів та контролі стану ізоляції.

Індикація та живлення

Для відображення результатів у ИДО-06 використовується світлодіодна та світлодіодна алфавітно-цифрова трирозрядна індикація. Це дозволяє оператору отримувати інформацію про результати контролю без використання додаткового зовнішнього дисплея.

Живлення приладу може бути автономним або від зовнішнього блока живлення. У комплект поставки входять чотири акумулятори типорозміру AA та блок живлення БПИД-2. Напруга живлення становить 5 В із зазначеним допуском −1,0/+0,6 В, а споживана потужність — не більше 3 Вт.

Технічні характеристики ИДО-06

Компактний формат для виїзної та стаціонарної діагностики

Габарити ИДО-06 становлять 205 × 80 × 50 мм, а маса не перевищує 0,5 кг. Завдяки компактному корпусу прилад зручно переносити разом із комплектними кабелями та блоком живлення. У комплект також входить футляр, призначений для зберігання та транспортування приладу і приладдя.

Автономне живлення від чотирьох акумуляторів AA дозволяє використовувати ИДО-06 там, де немає можливості постійно підключати прилад до зовнішнього джерела живлення. Водночас наявність блока БПИД-2 забезпечує альтернативний варіант живлення під час роботи в стаціонарних умовах.

Комплект поставки ИДО-06

• прилад ИДО-06 — 1 шт.;
• акумулятор типорозміру AA — 4 шт.;
• блок живлення БПИД-2 — 1 шт.;
• з’єднувальний кабель — 1 шт.;
• з’єднувальний провід — 2 шт.;
• керівництво з експлуатації російською мовою — 1 шт.;
• футляр — 1 шт.

Комплектація містить основні елементи, необхідні для підключення та роботи з приладом: джерела автономного живлення, зовнішній блок живлення, кабель і два з’єднувальні проводи. Футляр спрощує організацію комплекту під час зберігання та транспортування.

Практичне використання під час обслуговування та ремонту

Індикатор ИДО-06 доцільно використовувати у випадках, коли необхідно перевірити електричну машину на типові дефекти обмоток до її розбирання. Спочатку прилад дає можливість оцінити відмінність параметрів фаз, яка може вказувати на міжвиткове замикання, обрив або неправильне з’єднання. Окремий режим контролю ізоляції дозволяє перевірити її стан відносно корпуса машини та між обмотками. Таке поєднання перевірок допомагає отримати більше інформації про стан обмотки в межах одного діагностичного циклу.

Для ремонтних служб і спеціалістів з експлуатації важливо й те, що контроль виконується без демонтажу та розбирання електричної машини. Це дозволяє використовувати ИДО-06 для первинного пошуку несправності, планового контролю або перевірки після ремонтних робіт, якщо конкретний вид перевірки відповідає можливостям приладу. Отримані результати слід оцінювати відповідно до керівництва з експлуатації та вимог до обладнання, яке діагностується.

Індикатор ИДО-06 для контролю обмоток електричних машин

Індикатор ИДО-06 поєднує перевірку симетрії фазних струмів і контроль опору ізоляції. Він допомагає виявляти міжвиткові замикання, обриви фаз, помилки з’єднання фаз та проблеми з ізоляцією обмоток відносно корпуса або між обмотками. При цьому діагностика трифазної обмотки машини напругою до 1000 В виконується без її демонтажу та розбирання.

Портативний формат, автономне живлення, комплектний блок БПИД-2, з’єднувальні кабелі та футляр роблять ИДО-06 готовим рішенням для спеціалістів, яким потрібен окремий прилад саме для контролю обмоток електричних машин. Перед роботою необхідно дотримуватися вимог керівництва з експлуатації та правил електробезпеки, особливо під час перевірки опору ізоляції з тестовою напругою 1000 ± 100 В.
