Індикатор виткової ізоляції ІДВІ-04 (раніше ІДВІ-03)

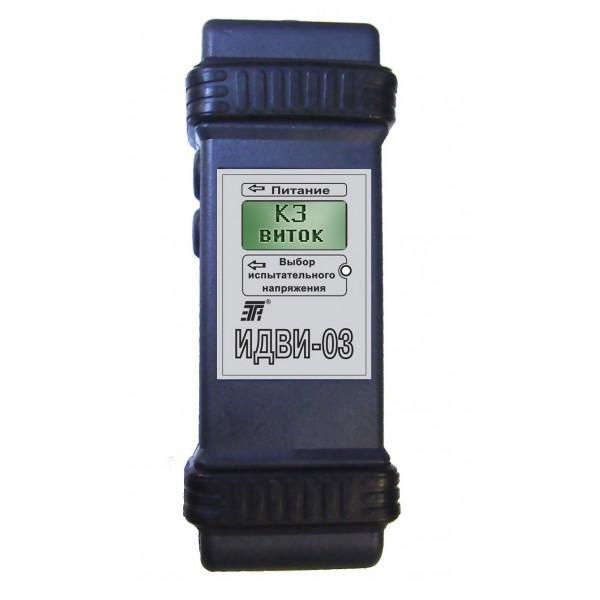

ІДВІ-04 — спеціалізований прилад для діагностики електричних машин, призначений для контролю міжвиткової ізоляції та електричних кіл котушок, а також перевірки стану ізоляції обмоток відносно корпусу машини й між окремими обмотками. Модель раніше випускалася під позначенням ІДВІ-03, тому обидві назви можуть зустрічатися в технічній документації та при пошуку обладнання.

Індикатор дає змогу виявляти пази та котушки з короткозамкненими витками, обриви провідників у якорях колекторних машин, а також незадовільний стан ізоляції обмоток відносно корпусу та між обмотками. Прилад орієнтований на перевірку розподілених обмоток статора або ротора розібраної електричної машини з напругою до 1000 В.

ІДВІ-04 може застосовуватися під час ремонту, технічного обслуговування та діагностики електродвигунів, генераторів та інших електричних машин. Перевірка дозволяє локалізувати дефекти обмоток без необхідності оцінювати їх стан лише за зовнішніми ознаками. Прилад використовує різні принципи контролю залежно від того, чи перевіряється міжвиткова ізоляція, цілісність котушки або ізоляція відносно корпусу.

Призначення індикатора ІДВІ-04

Основне призначення ІДВІ-04 — пошук дефектів обмоток електричних машин. Під час ремонту двигуна або іншої електричної машини важливо визначити не тільки очевидні механічні пошкодження, а й короткозамкнені витки, обриви провідників та погіршення електричної ізоляції. Саме для таких перевірок використовується індикатор виткової ізоляції.

Прилад дозволяє перевіряти міжвиткову ізоляцію котушок і визначати наявність короткозамкнених витків. Додатково він застосовується для контролю цілісності провідників у котушках і якорях колекторних машин. Ще одна функція — перевірка опору ізоляції обмотки відносно металевого корпусу машини та між окремими обмотками.

Таким чином, ІДВІ-04 поєднує кілька видів діагностики обмоток в одному приладі. Це особливо актуально для ремонтних підприємств, електротехнічних лабораторій і сервісних підрозділів, які працюють з електродвигунами та іншими електричними машинами.

Виявлення короткозамкнених витків

Однією з головних задач ІДВІ-04 є виявлення котушок і пазів із короткозамкненими витками. Такий дефект може виникати при пошкодженні міжвиткової ізоляції, коли частина витків електрично замикається між собою.

При перевірці міжвиткової ізоляції та електричних кіл котушки прилад індукує в контрольованій котушці імпульсну електрорушійну силу. Якщо в ній є короткозамкнені витки, струм короткого замикання створює імпульс магнітного поля. ІДВІ-04 реєструє цей імпульс і таким чином дозволяє виявити дефект.

Для формування тестового сигналу передбачено декілька значень амплітуди імпульсної ЕРС на один виток: 1, 2, 4, 8 і 16 В/виток. Це дозволяє вибирати необхідний рівень відповідно до умов перевірки та конструкції досліджуваної обмотки.

Контроль обриву провідників

ІДВІ-04 також дозволяє виявляти пази й котушки з обривами провідників у якорях колекторних машин. Контроль електричної цілісності є важливою частиною діагностики обмоток, оскільки обрив провідника призводить до порушення роботи відповідної секції електричної машини.

Під час перевірки прилад оцінює електромагнітну реакцію контрольованої котушки. Такий метод дозволяє локалізувати несправну ділянку та відрізнити її від справних котушок або пазів.

Можливість перевіряти як короткозамкнені витки, так і обриви робить ІДВІ-04 комплексним інструментом для діагностики електричних кіл обмоток під час ремонту електричних машин.

Перевірка ізоляції обмоток відносно корпусу

Крім міжвиткового контролю, ІДВІ-04 використовується для перевірки стану ізоляції обмоток відносно корпусу електричної машини. Для цього на обмотку подається постійна напруга, після чого визначається опір ізоляції та виконується його порівняння з пороговими значеннями.

Вихідна постійна напруга під час такої перевірки становить 1000 В. Цей режим дозволяє оцінити електричну ізоляцію між струмопровідною частиною обмотки та корпусом машини.

Контроль ізоляції відносно корпусу важливий для виявлення пошкоджень, які можуть призводити до витоку струму або пробою ізоляції. ІДВІ-04 дозволяє виконувати таку перевірку в межах свого заявленого призначення без використання окремого приладу для кожного етапу діагностики.

Контроль ізоляції між обмотками

Окремим режимом є перевірка стану ізоляції між обмотками. Принцип контролю аналогічний перевірці ізоляції відносно корпусу: на досліджувану систему подається постійна напруга, визначається опір ізоляції та виконується його порівняння з установленими пороговими значеннями.

Таким чином, ІДВІ-04 дозволяє контролювати не тільки локальні міжвиткові дефекти всередині котушки, а й загальний стан електричної ізоляції між окремими частинами обмотувальної системи.

Контрольовані параметри ІДВІ-04

Під час перевірки міжвиткової ізоляції та електричних кіл котушок контрольованим параметром є струм у досліджуваній котушці. Його зміна дозволяє приладу визначити наявність короткозамкнених витків та інших дефектів електричного кола.

Під час перевірки ізоляції обмоток відносно корпусу машини або між обмотками контрольованим параметром є опір ізоляції Rі. Значення порівнюється з пороговим рівнем, після чого прилад формує відповідну індикацію.

Діагностика статора та ротора

ІДВІ-04, а також попередня модель ІДВІ-03, призначені для виявлення дефектів розподілених обмоток статора або ротора розібраної електричної машини. Перевірка виконується безпосередньо на доступній обмотці після розбирання обладнання.

Такий формат особливо актуальний під час капітального ремонту електродвигунів та інших машин, коли необхідно перевірити стан обмоток до повторного складання. Виявлення дефектного паза або котушки на цьому етапі дозволяє визначити необхідність ремонту відповідної ділянки.

Прилад розрахований на контроль електричних машин із робочою напругою до 1000 В. Це значення потрібно враховувати при визначенні відповідності ІДВІ-04 конкретному типу обладнання.

Максимальна ширина паза 12 мм

Максимальна ширина щілини або відкриття контрольованого паза становить 12 мм. Цей конструктивний параметр необхідно враховувати при виборі ІДВІ-04 для діагностики конкретної електричної машини.

Якщо геометричні параметри паза виходять за межі зазначеного значення, можливість застосування приладу необхідно оцінювати окремо. Для стандартного використання потрібно орієнтуватися на максимальне відкриття паза 12 мм.

Мінімальна довжина пакета сталі 45 мм

Для контрольованої електричної машини мінімальна довжина пакета сталі становить 45 мм. Цей параметр пов’язаний із принципом індукційного контролю та конструкцією датчика.

Перед використанням ІДВІ-04 необхідно перевірити відповідність конструкції статора або ротора цьому обмеженню. Особливо це важливо для невеликих електричних машин із коротким пакетом магнітопроводу.

Амплітуда імпульсної ЕРС

При перевірці міжвиткової ізоляції та електричного кола котушки ІДВІ-04 індукує імпульсну ЕРС. Доступні рівні амплітуди становлять 1, 2, 4, 8 та 16 В на один виток.

Наявність декількох рівнів дозволяє адаптувати режим перевірки до параметрів конкретної обмотки. Вибір значення повинен виконуватися відповідно до методики експлуатації приладу та характеристик контрольованої електричної машини.

Тестова напруга 1000 В

Для перевірки ізоляції обмоток відносно корпусу машини та між обмотками ІДВІ-04 формує постійну вихідну напругу 1000 В. Під її дією прилад визначає опір ізоляції та порівнює результат із пороговими значеннями.

Цей режим відрізняється від методу пошуку короткозамкнених витків. Для міжвиткового контролю використовується індукована імпульсна ЕРС, тоді як для оцінювання ізоляції відносно корпусу та між обмотками — постійна тестова напруга.

Алфавітно-цифрова та звукова індикація

Результати перевірки ІДВІ-04 відображаються за допомогою алфавітно-цифрової та звукової індикації. Поєднання двох способів повідомлення полегшує роботу під час послідовної перевірки великої кількості пазів і котушок.

Звуковий сигнал дозволяє оператору швидко реагувати на результат, не концентруючи увагу виключно на дисплеї, а алфавітно-цифрова індикація дає змогу отримати інформацію безпосередньо на приладі.

Автономне та зовнішнє живлення

ІДВІ-04 може працювати як автономно, так і від зовнішнього блока живлення. Номінальна напруга живлення приладу становить 5 В із зазначеним допустимим відхиленням -1,0/+0,6 В.

Максимальна споживана потужність становить не більше 4 Вт. Автономне живлення забезпечують чотири акумулятори типорозміру AA, які входять до комплекту постачання. Також у комплекті передбачений блок живлення БПІД-2.

Можливість автономної роботи зручна для діагностики безпосередньо в ремонтному цеху або біля розібраної електричної машини, коли постійне підключення до мережевого адаптера небажане або незручне.

Технічні характеристики ІДВІ-04

Комплектація ІДВІ-04

• індикатор ІДВІ-04 (раніше ІДВІ-03) — 1 шт.;
• акумулятори типорозміру AA — 4 шт.;
• блок живлення БПІД-2 — 1 шт.;
• індукційний датчик — 2 шт.;
• з’єднувальний провід — 2 шт.;
• керівництво з експлуатації російською мовою — 1 шт.;
• футляр — 1 шт.

Компактна конструкція для ремонтних робіт

Габаритні розміри приладу становлять 205 × 80 × 50 мм, а маса — не більше 0,5 кг. Компактне виконання спрощує перенесення та використання ІДВІ-04 безпосередньо біля розібраної електричної машини.

У комплекті передбачений футляр для зберігання й транспортування приладу, датчиків, проводів та інших аксесуарів. Автономне живлення від чотирьох акумуляторів AA додатково спрощує виїзне та цехове використання.

Для яких робіт підходить ІДВІ-04

Індикатор може використовуватися на підприємствах і в майстернях, що займаються ремонтом та обслуговуванням електричних машин. Він допомагає перевіряти обмотки після розбирання двигуна або іншого обладнання, знаходити котушки з короткозамкненими витками й обривами та контролювати стан ізоляції.

ІДВІ-04 може бути корисним під час дефектації статора або ротора перед ремонтом, після виконання робіт з обмотками та перед повторним складанням електричної машини. При цьому конкретна методика перевірки повинна відповідати конструкції обладнання та керівництву з експлуатації індикатора.

Що врахувати при виборі ІДВІ-04

Перед придбанням приладу потрібно врахувати тип електричних машин, які планується перевіряти, їхню робочу напругу та геометрію пазів. ІДВІ-04 призначений для електричних машин напругою до 1000 В, максимальна ширина відкриття контрольованого паза становить 12 мм, а мінімальна довжина пакета сталі — 45 мм.

Якщо основна задача полягає в пошуку короткозамкнених витків і обривів у розподіленій обмотці статора або ротора, ІДВІ-04 дозволяє виконувати відповідну індукційну перевірку. Якщо потрібно додатково оцінити ізоляцію відносно корпусу або між обмотками, прилад формує постійну випробувальну напругу 1000 В та контролює опір ізоляції.

При пошуку цієї моделі потрібно також враховувати зміну позначення: ІДВІ-04 є актуальною назвою приладу, який раніше постачався як ІДВІ-03. Це важливо при порівнянні комерційних пропозицій, технічної документації та наявного обладнання.

Індикатор ІДВІ-04 — коротко про головне

ІДВІ-04 (раніше ІДВІ-03) — прилад для діагностики обмоток електричних машин напругою до 1000 В. Він дозволяє виявляти короткозамкнені витки, обриви провідників, контролювати міжвиткову ізоляцію, а також перевіряти стан ізоляції обмоток відносно корпусу машини та між обмотками.

Максимальна ширина відкриття контрольованого паза становить 12 мм, мінімальна довжина пакета сталі — 45 мм. Амплітуда імпульсної ЕРС вибирається зі значень 1, 2, 4, 8 або 16 В/виток. Для перевірки ізоляції використовується постійна напруга 1000 В. Прилад має алфавітно-цифрову та звукову індикацію, може працювати автономно або від блока живлення, споживає не більше 4 Вт і важить до 0,5 кг.
