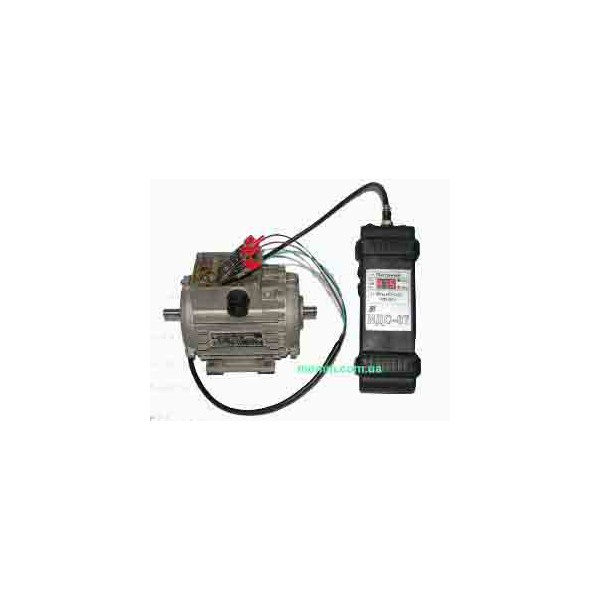

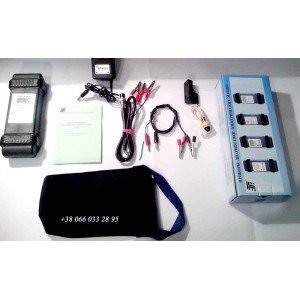

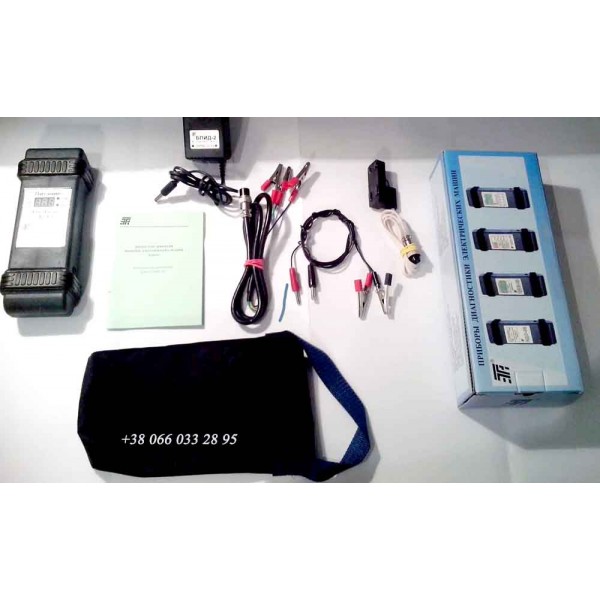

Індикатор дефектів обмоток електричних машин ИДО-07

Индикатор ИДО-07 — портативний прилад для контролю стану обмоток електричних машин. Він призначений для виявлення характерних електричних дефектів трифазних обмоток, перевірки котушок, укладених у пази, а також контролю опору ізоляції обмоток відносно корпуса електричної машини та між окремими обмотками. Прилад може застосовуватися під час діагностики, технічного обслуговування та ремонту електродвигунів та інших електричних машин, коли необхідно визначити стан обмотувальної частини обладнання.

Индикатор дефектів обмоток ИДО-07 дає змогу перевіряти трифазні обмотки на наявність міжвиткових замикань, обриву фази та неправильного з'єднання фаз. Окремою функцією є перевірка котушок обмоток, уже укладених у пази, на міжвиткові замикання. Крім того, прилад дозволяє оцінювати стан ізоляції обмоток, вимірюючи її опір. Завдяки поєднанню цих режимів один портативний пристрій може використовуватися для кількох основних операцій контролю обмоток електричних машин.

Модель ИДО-07 призначена для діагностики трифазної обмотки електричної машини напругою до 1000 В у зібраному стані. Також прилад дозволяє виявляти дефекти розподілених обмоток статора або ротора розібраної електричної машини напругою до 1000 В. Винятком є обмотки зі зрівнювальними з'єднаннями. Така сфера застосування робить ИДО-07 корисним для перевірки електричних машин як безпосередньо під час технічного обслуговування, так і в процесі ремонту після розбирання обладнання.

Які дефекти дозволяє виявляти ИДО-07

Одне з основних завдань ИДО-07 — контроль трифазних обмоток. Під час перевірки прилад дозволяє виявляти міжвиткові замикання, обрив фази та неправильне з'єднання фаз. Такі несправності безпосередньо пов'язані зі станом обмотувальної частини електричної машини, тому їх визначення є важливою складовою діагностики електродвигунів та іншого електромеханічного обладнання.

• виявлення міжвиткових замикань у трифазних обмотках;
• виявлення обриву фази;
• контроль правильності з'єднання фаз;
• перевірка котушок, укладених у пази, на міжвиткові замикання;
• контроль опору ізоляції обмоток відносно корпуса електричної машини;
• контроль опору ізоляції між обмотками.

Міжвиткове замикання є дефектом, за якого частина витків обмотки виявляється електрично замкненою між собою. Для його виявлення у трифазній обмотці ИДО-07 використовує порівняння електричних параметрів фаз. Це дозволяє проводити контроль без необхідності оцінювати стан обмотки лише за зовнішніми ознаками.

Ще одна важлива можливість ИДО-07 — перевірка котушок розподілених обмоток, які вже укладені в пази статора або ротора. Такий режим особливо актуальний під час ремонту електричних машин, коли потрібно перевірити окремі елементи обмотки та визначити наявність короткозамкнених витків.

Принцип перевірки трифазної обмотки

Під час перевірки трифазної обмотки на міжвиткові замикання, обрив фази та правильність з'єднання фаз ИДО-07 порівнює повні опори двох фаз обмотки. На фази подається змінна напруга амплітудою до 10 В із частотою до 10 кГц. Якщо обмотка має дефект, повні опори фаз відрізнятимуться, а відповідно відрізнятимуться й струми, що протікають через них.

Для кількісної оцінки результату використовується коефіцієнт несиметрії фазних струмів Кн. Контрольований діапазон цього параметра становить від 0 до 99 %. Величина Кн у разі замикання одного витка у фазі становить не менше 10 %. Отриманий показник дає можливість оцінювати симетрію електричних параметрів фаз під час діагностики обмотки.

Такий принцип контролю дозволяє використовувати ИДО-07 для перевірки обмотки електричної машини без необхідності безпосереднього доступу до кожного її витка. Прилад аналізує реакцію фаз на тестовий сигнал і за їхньою несиметрією дозволяє визначати наявність характерних несправностей.

Перевірка котушок, укладених у пази

Для контролю котушок розподілених обмоток, укладених у пази, ИДО-07 використовує інший принцип діагностики. У котушці, що перевіряється, індукується імпульсна електрорушійна сила з амплітудою до 3 В на виток. Якщо в котушці є короткозамкнені витки, виникає струм короткого замикання, який створює відповідне магнітне поле.

Прилад реєструє імпульс магнітної індукції поля, створеного цим струмом. Таким способом можна перевіряти котушки, які вже розміщені в пазах електричної машини. Контрольованим параметром у цьому режимі є струм у котушці, що перевіряється.

Можливість перевірки укладених у пази котушок розширює функціональність ИДО-07 у порівнянні з приладами, які призначені тільки для загального контролю трифазної обмотки. Це дозволяє застосовувати індикатор не лише для визначення факту несправності, а й для детальнішої перевірки розподіленої обмотки статора або ротора розібраної електричної машини.

Контроль опору ізоляції

Индикатор ИДО-07 також використовується для перевірки стану ізоляції обмоток відносно корпуса електричної машини та між окремими обмотками. Для цього на обмотку подається постійна напруга, після чого визначається її опір ізоляції.

Виміряне значення порівнюється з пороговим рівнем 0,5 МОм. Контрольований діапазон опору ізоляції Ri становить від 0 до 500 МОм. Вихідна постійна напруга при вимірюванні Ri становить 1000 ±100 В. Таким чином, за допомогою ИДО-07 можна виконати не тільки перевірку симетрії фаз і пошук міжвиткових замикань, а й окремо проконтролювати електричну ізоляцію обмоток.

Поєднання цих функцій дає змогу отримати більш повну інформацію про стан обмотувальної частини електричної машини. Якщо перевірка фаз характеризує їхню електричну симетрію, то вимірювання опору ізоляції використовується для контролю ізоляції відносно корпуса та між обмотками.

Технічні характеристики ИДО-07

Портативне виконання та живлення

Индикатор дефектів обмоток ИДО-07 виконаний як портативний прилад. Його габаритні розміри становлять 205 × 80 × 50 мм, а маса не перевищує 0,4 кг. Невеликі розміри дозволяють використовувати пристрій безпосередньо біля електричної машини, що перевіряється, а також переносити його між різними робочими місцями.

Для роботи передбачено автономне живлення або підключення зовнішнього блока живлення. Напруга живлення становить 5 В, а споживана потужність не перевищує 4 Вт. Наявність автономного режиму особливо зручна під час діагностики обладнання на місці його встановлення, коли використання стаціонарного вимірювального обладнання є менш зручним.

Результати контролю відображаються за допомогою світлодіодної та світлодіодної алфавітно-цифрової індикації. Такий спосіб відображення використовується для контролю режимів роботи та результатів діагностики.

Діагностика електричних машин до 1000 В

Основна область застосування ИДО-07 — контроль обмоток електричних машин напругою до 1000 В. Трифазну обмотку можна перевіряти в зібраній машині, що дозволяє використовувати прилад під час діагностики обладнання без повного розбирання. Якщо електрична машина розібрана, ИДО-07 може застосовуватися для контролю розподілених обмоток статора або ротора.

Це дає можливість використовувати один прилад на різних етапах технічного обслуговування та ремонту. До розбирання обладнання можна перевірити трифазну обмотку на міжвиткові замикання, обрив фази, неправильне з'єднання фаз і стан ізоляції. Після розбирання стає доступною додаткова перевірка котушок розподіленої обмотки, укладених у пази.

При цьому необхідно враховувати встановлене для приладу обмеження: діагностика розподілених обмоток статора або ротора передбачена для обмоток без зрівнювальних з'єднань. Під час вибору ИДО-07 для конкретного обладнання цю особливість слід враховувати разом із номінальною напругою електричної машини та необхідним видом контролю.

Для яких завдань підходить ИДО-07

Индикатор ИДО-07 орієнтований на завдання, де необхідна перевірка обмотувальної частини електричних машин. Прилад може використовуватися під час пошуку причин несправності, перевірки електричної машини перед подальшим ремонтом, контролю обмоток у процесі ремонтних робіт та перевірки їхнього стану після виконаних операцій.

Можливість контролювати кілька різних параметрів особливо важлива тоді, коли потрібно відрізнити різні типи дефектів. Несиметрія фаз може вказувати на проблеми в трифазній обмотці, окремий режим дозволяє перевірити котушки на короткозамкнені витки, а вимірювання Ri використовується для оцінювання опору ізоляції.

Завдяки цьому ИДО-07 може бути корисним для ремонтних і сервісних підрозділів, електротехнічних лабораторій та фахівців, які займаються обслуговуванням електричних машин. Прилад орієнтований саме на контроль обмоток і не потребує використання одного універсального методу для всіх типів несправностей: для різних завдань передбачені відповідні принципи перевірки.

Коефіцієнт несиметрії фазних струмів

Одним із ключових параметрів ИДО-07 є коефіцієнт несиметрії фазних струмів Кн. Він використовується під час перевірки трифазної обмотки. Прилад подає тестовий сигнал і порівнює електричні характеристики фаз. Якщо характеристики відрізняються, виникає несиметрія струмів, яка відображається через значення Кн.

Діапазон контролю Кн становить 0–99 %. Для приладу зазначено, що при замиканні одного витка у фазі величина Кн становить не менше 10 %. Таким чином, оператор отримує числовий параметр, за яким можна оцінювати результат перевірки відповідно до вимог інструкції з експлуатації приладу.

Вимірювання опору ізоляції Ri

Під час контролю ізоляції ИДО-07 вимірює опір Ri у діапазоні від 0 до 500 МОм. Вимірювання проводиться із застосуванням вихідної постійної напруги 1000 ±100 В. Результат використовується для перевірки ізоляції обмотки відносно корпуса електричної машини або між окремими обмотками.

Порогове значення, з яким порівнюється виміряний опір, становить 0,5 МОм. Такий режим доповнює перевірку міжвиткових дефектів і фазної симетрії, оскільки стан ізоляції відносно корпуса або іншої обмотки є окремим параметром електричної машини.

Переваги функціонального поєднання

Индикатор ИДО-07 поєднує в одному корпусі кілька функцій контролю обмоток. За його допомогою можна перевірити трифазну обмотку, визначити наявність міжвиткових замикань у котушках, укладених у пази, та виміряти опір ізоляції. При цьому для кожного завдання використовується відповідний контрольований параметр.

Для трифазної обмотки таким параметром є коефіцієнт несиметрії фазних струмів Кн, для котушки в пазах контролюється струм у котушці, а для ізоляції вимірюється її опір Ri. Такий підхід дозволяє послідовно перевіряти різні складові стану обмотки, використовуючи один портативний діагностичний прилад.

Индикатор дефектів обмоток електричних машин ИДО-07 підходить для випадків, коли необхідний спеціалізований прилад для діагностики електричних машин напругою до 1000 В. Він забезпечує контроль міжвиткових замикань, обриву та правильності з'єднання фаз, перевірку котушок у пазах і контроль ізоляції. Портативне виконання, автономне або зовнішнє живлення та кілька режимів перевірки дозволяють використовувати ИДО-07 як практичний інструмент під час обслуговування та ремонту електричних машин.
