Sanwa PC Set H — комплект програмного забезпечення та USB-кабелю для мультиметрів

Sanwa PC Set H — комплект для підключення цифрових мультиметрів Sanwa до персонального комп'ютера, що складається зі спеціалізованого програмного забезпечення та інтерфейсного USB-кабелю KB-USB7. Комплект призначений для автоматизованого збирання, відображення, реєстрації та аналізу результатів електричних вимірювань.

Програмне забезпечення PC Set H розширює функціональні можливості сумісних мультиметрів Sanwa, дозволяючи працювати з вимірювальними даними безпосередньо на комп'ютері. Користувач може спостерігати за змінами електричних параметрів у графічному вигляді, зберігати результати у файлах CSV, налаштовувати автоматичні вимірювання за заданим розкладом і надсилати повідомлення електронною поштою.

Комплект підтримує одночасне підключення до восьми вимірювальних приладів. Це дозволяє організувати багатоканальну систему реєстрації даних, у якій результати з різних мультиметрів відображаються на окремих графіках або в спільній системі координат.

Sanwa PC Set H сумісний із мультиметрами Sanwa PC7000, PC700, PC710 та PC720M. Підключення здійснюється за допомогою USB-кабелю KB-USB7 завдовжки 1,3 м, який входить до комплекту постачання.

Програмне забезпечення орієнтоване на використання в лабораторіях, сервісних центрах, під час налагодження електронного обладнання та проведення тривалих вимірювань, коли важливо не лише отримати поточне значення електричного параметра, а й простежити його зміну протягом певного часу.

Призначення комплекту Sanwa PC Set H

Звичайне використання цифрового мультиметра передбачає зчитування результатів безпосередньо з дисплея приладу. Однак під час дослідження електронних схем, перевірки стабільності напруги або контролю параметрів обладнання часто виникає потреба записувати велику кількість послідовних вимірювань.

Sanwa PC Set H дозволяє організувати передавання вимірювальної інформації на комп'ютер для подальшого аналізу. Це особливо зручно під час спостереження за процесами, параметри яких змінюються з часом.

Основні можливості комплекту:

• Підключення сумісних цифрових мультиметрів Sanwa до персонального комп'ютера через USB.
• Автоматичне визначення порту, до якого підключений вимірювальний прилад.
• Зчитування результатів вимірювання з мінімальним інтервалом 0,2–0,3 секунди залежно від вибраної функції мультиметра.
• Графічне відображення зміни електричних параметрів у часі.
• Регулювання масштабу графіків за горизонтальною та вертикальною осями.
• Виконання курсорних вимірювань на графіках.
• Одночасне відображення результатів кількох каналів.
• Побудова окремих графіків із загальною часовою віссю.
• Автоматичне виконання вимірювань за попередньо заданим розкладом.
• Збереження результатів і часу їх отримання у файлах CSV.
• Фіксація подій відповідно до умов, заданих оператором.
• Автоматичне надсилання вимірювальної інформації електронною поштою.
• Налаштування прав керування для різних користувачів.
• Одночасна робота з вісьмома вимірювальними приладами.

Завдяки цим функціям програмно-апаратний комплект можна використовувати для створення системи автоматизованого контролю електричних параметрів без необхідності постійно зчитувати показники з дисплеїв мультиметрів вручну.

Сумісність Sanwa PC Set H із цифровими мультиметрами

Комплект PC Set H розроблений для роботи з визначеними моделями вимірювальних приладів Sanwa. Перед придбанням важливо перевірити точне позначення мультиметра, оскільки наявність цифрового дисплея або USB-інтерфейсу сама по собі не гарантує сумісності з цим програмним забезпеченням.

Підтримувані моделі:

• Sanwa PC7000 — цифровий мультиметр, сумісний із програмним забезпеченням PC Set H.
• Sanwa PC700 — мультиметр, для якого передбачено підключення до комп'ютера за допомогою комплекту.
• Sanwa PC710 — підтримує роботу із системою реєстрації вимірювань PC Set H.
• Sanwa PC720M — цифровий мультиметр, зазначений у переліку сумісних приладів.

Для передавання інформації використовується кабель KB-USB7. Його довжина становить 1,3 м, що необхідно враховувати під час розміщення комп'ютера та вимірювального обладнання на робочому місці.

Програма забезпечує автоматичне визначення порту підключеного мультиметра. Це спрощує початкове налаштування зв'язку між комп'ютером і вимірювальним приладом.

Для роботи використовуються стандартні USB-драйвери Windows, тому в зазначених виробником операційних системах не потрібно окремо встановлювати додаткові драйвери.

Якщо планується використання мультиметра іншої моделі Sanwa, сумісність із PC Set H необхідно перевіряти окремо.

Графічне відображення результатів вимірювань

Однією з основних переваг програмного забезпечення Sanwa PC Set H є можливість представляти результати вимірювань у вигляді графіків. Такий спосіб відображення допомагає аналізувати зміну параметрів протягом вибраного проміжку часу.

Наприклад, під час дослідження джерела живлення користувач може спостерігати, як змінюються показники напруги в процесі роботи обладнання. Графічне відображення дозволяє виявляти тенденції та порівнювати значення, отримані в різні моменти часу.

Програма підтримує регулювання масштабу за вертикальною та горизонтальною осями. Це дозволяє вибирати зручний спосіб перегляду графіка залежно від діапазону виміряних величин і тривалості спостереження.

Якщо потрібно детальніше розглянути певну ділянку графіка, можна змінити масштаб відображення. Для аналізу конкретних точок передбачені курсорні вимірювання.

Курсорні інструменти дають змогу працювати з окремими ділянками графічної інформації та оцінювати значення вимірюваного параметра в потрібних точках.

Графічна форма подання даних особливо корисна під час тривалих випробувань, налагодження електронних пристроїв і перевірки стабільності електричних характеристик.

Багатоканальна реєстрація даних із восьми мультиметрів

Sanwa PC Set H підтримує підключення до восьми вимірювальних приладів. Така можливість дозволяє одночасно контролювати кілька електричних параметрів за допомогою окремих мультиметрів.

Програмне забезпечення має багатовіконний інтерфейс. Для кожного каналу можуть відображатися окремі графіки, що полегшує спостереження за результатами вимірювання.

Додатково передбачено можливість показувати результати різних каналів на одному графіку або використовувати окремі графіки зі спільною віссю X.

Спільна часова вісь дозволяє порівнювати зміни декількох параметрів протягом одного періоду спостереження. Це може бути корисно, коли необхідно визначити, чи збігаються зміни показників різних вимірювальних каналів.

Наприклад, під час перевірки електронного обладнання можна організувати одночасне спостереження за декількома точками вимірювання, використовуючи відповідну кількість сумісних мультиметрів.

При цьому програмне забезпечення об'єднує результати в одному робочому середовищі, що зменшує потребу в ручному записуванні показників кожного приладу.

Автоматичне зчитування вимірювань

Програмне забезпечення PC Set H підтримує автоматичне отримання результатів від підключених мультиметрів. Мінімальний інтервал між послідовними зчитуваннями становить від 0,2 до 0,3 секунди.

Конкретний інтервал залежить від функції вимірювання, яку виконує мультиметр. Тому швидкість отримання даних може відрізнятися під час вимірювання різних електричних величин.

Автоматичне зчитування дозволяє формувати послідовність виміряних значень без необхідності виконувати кожне вимірювання вручну.

Це зручно під час спостереження за електричними параметрами протягом тривалого часу. Отримана інформація може використовуватися для порівняння результатів, побудови графіків і подальшого аналізу.

Водночас мінімальний інтервал зчитування не слід ототожнювати зі швидкодією самого мультиметра. Фактичні можливості системи залежать від функції вимірювання та характеристик підключеного приладу.

Автоматичні вимірювання за заданим розкладом

Sanwa PC Set H дозволяє організовувати вимірювання відповідно до часового плану, попередньо визначеного оператором.

Ця функція призначена для завдань, у яких необхідно отримувати результати не одноразово, а протягом певного періоду. Користувач може налаштувати автоматичний процес збирання вимірювальної інформації.

Автоматизація особливо корисна під час лабораторних випробувань, коли необхідно простежити за поведінкою електронного пристрою протягом тривалого часу.

Замість постійного ручного контролю показників оператор може використовувати програму для послідовного отримання та збереження результатів.

Дані, зібрані за встановленим розкладом, надалі можуть застосовуватися для аналізу змін електричних величин і порівняння окремих етапів вимірювання.

Збереження результатів вимірювань у форматі CSV

Програмне забезпечення Sanwa PC Set H підтримує експорт вимірювальної інформації у файли CSV. Це текстовий формат структурованих даних, який широко застосовується для передавання таблиць між різними програмами.

У CSV-файлах можуть зберігатися виміряні значення разом із часом їх отримання. Завдяки цьому користувач має можливість аналізувати не лише самі показники, а й послідовність їх зміни.

Збережені результати можна використовувати для подальшого оброблення в табличних редакторах та інших програмах, які підтримують імпорт CSV.

Формат зручний для підготовки звітів, порівняння вимірювань і створення власних графіків на основі зареєстрованих даних.

Використання CSV дозволяє зберігати результати досліджень окремо від програми PC Set H, що важливо для документування лабораторних робіт.

Контроль подій та повідомлення електронною поштою

У PC Set H передбачена можливість задавати умови, відповідно до яких програма фіксує певні події під час вимірювання.

Інформація про події, що відповідають установленим оператором умовам, може зберігатися у файлах CSV або надсилатися електронною поштою.

Ця функція дозволяє використовувати програму для контролю вимірювального процесу, коли важливо отримувати повідомлення про визначені результати.

Окрім повідомлень про події, передбачена можливість автоматичного надсилання результатів вимірювання електронною поштою.

Такий спосіб передавання інформації може бути корисним під час організації тривалих випробувань, роботи лабораторного обладнання або спостереження за параметрами системи.

Для використання функцій надсилання електронної пошти необхідно забезпечити відповідні налаштування програмного середовища та доступ до потрібних засобів електронного зв'язку.

Багатовіконний інтерфейс і керування доступом

Програма Sanwa PC Set H має багатовіконний інтерфейс, який дозволяє працювати з результатами декількох вимірювальних каналів.

Окремі графіки для кожного каналу допомагають організувати відображення інформації відповідно до завдань користувача. За потреби результати можна переглядати в одній системі координат.

Програмне забезпечення також підтримує розмежування повноважень керування залежно від користувача.

Ця можливість актуальна для лабораторій та інших робочих середовищ, де з обладнанням працюють декілька спеціалістів із різними функціональними обов'язками.

Розподіл прав доступу дозволяє організувати керування відповідно до передбачених програмою можливостей.

Технічні характеристики Sanwa PC Set H

Системні вимоги програмного забезпечення PC Set H

Програмне забезпечення Sanwa PC Set H розроблене для використання на персональних комп'ютерах з операційними системами Windows XP та Windows 7.

Відповідно до технічних характеристик, для роботи програми потрібен процесор Pentium IV із тактовою частотою не менше 1,6 ГГц, оперативна пам'ять обсягом від 1 ГБ та дисплей із роздільною здатністю щонайменше 800 × 600 пікселів.

Під час підключення використовуються стандартні USB-драйвери Windows. Для зазначених операційних систем встановлення спеціальних додаткових драйверів не потрібне.

Важливо: у вихідних характеристиках заявлена підтримка Windows XP та Windows 7. Сумісність із Windows 10, Windows 11 та іншими сучасними операційними системами не підтверджена й потребує окремої перевірки перед придбанням.

Якщо комплект планується використовувати з новим комп'ютером, рекомендується заздалегідь уточнити можливість встановлення та коректної роботи програмного забезпечення.

Де використовується комплект Sanwa PC Set H?

Комплект програмного забезпечення та USB-кабелю може застосовуватися в різних сферах, де необхідно виконувати автоматизоване збирання й аналіз електричних вимірювань.

• Електронні лабораторії. Реєстрація параметрів електронних схем і компонентів у процесі дослідження.
• Сервісні центри. Спостереження за зміною показників під час перевірки та налагодження електронного обладнання.
• Виробничі підприємства. Збирання результатів контрольних вимірювань під час випробування пристроїв.
• Науково-дослідні установи. Документування результатів експериментів із подальшим опрацюванням даних.
• Навчальні лабораторії. Демонстрація зміни електричних параметрів у графічному вигляді та збереження результатів лабораторних робіт.
• Вимірювальні комплекси. Одночасне отримання даних від декількох сумісних мультиметрів Sanwa.

Основна перевага програмного комплексу полягає в можливості перейти від окремих ручних вимірювань до послідовної реєстрації електричних параметрів із прив'язкою результатів до часу.

Особливості підключення та роботи з комплектом

Для використання Sanwa PC Set H необхідний сумісний цифровий мультиметр Sanwa та персональний комп'ютер із підтримуваною операційною системою.

Підключення виконується за допомогою комплектного кабелю KB-USB7. Після встановлення програмного забезпечення система може автоматично визначати порт, до якого підключено мультиметр.

Подальша робота передбачає використання вимірювальних функцій приладу разом із можливостями програми для отримання, відображення та збереження результатів.

Під час організації багатоканального контролю потрібно враховувати кількість сумісних приладів, необхідні підключення та особливості розміщення обладнання.

Програма підтримує роботу з вісьмома мультиметрами, але стандартний комплект містить один USB-кабель. Для підключення додаткових приладів необхідне відповідне з'єднувальне обладнання.

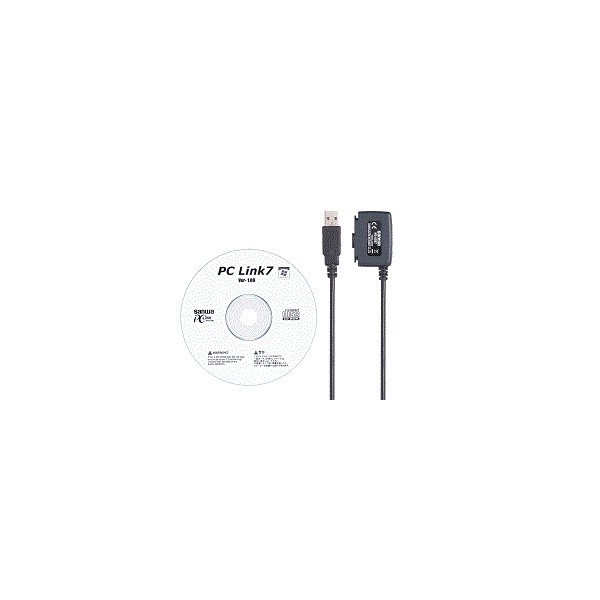

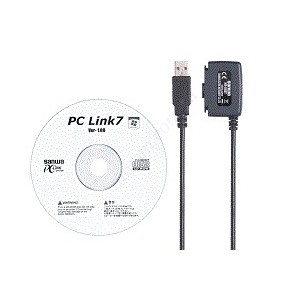

Комплектація Sanwa PC Set H

До складу комплекту входять:

• Програмне забезпечення Sanwa PC Set H.
• Інтерфейсний USB-кабель KB-USB7 завдовжки 1,3 м.

Комплект призначений для використання разом із сумісними цифровими мультиметрами Sanwa. Сам мультиметр до зазначеної комплектації не входить.

На що звернути увагу перед придбанням PC Set H?

Під час вибору комплекту насамперед необхідно перевірити сумісність із конкретною моделлю мультиметра. Для PC Set H заявлена підтримка Sanwa PC7000, PC700, PC710 та PC720M.

Другий важливий критерій — операційна система комп'ютера. Оскільки виробником зазначені Windows XP та Windows 7, використання програми на новіших версіях Windows потрібно уточнювати.

Також варто враховувати кількість мультиметрів, які планується підключати одночасно, необхідний інтервал зчитування даних і способи подальшого оброблення результатів.

Якщо вимірювання виконуються протягом тривалого часу, корисними будуть функції автоматичного збирання показників, збереження CSV-файлів і надсилання повідомлень електронною поштою.

Купити Sanwa PC Set H в Україні

Комплект Sanwa PC Set H — програмне забезпечення та USB-кабель для підключення сумісних мультиметрів Sanwa до персонального комп'ютера. Він призначений для автоматизованого збирання результатів вимірювань, побудови графіків, реєстрації даних і контролю змін електричних параметрів.

Підтримка восьми вимірювальних приладів, багатовіконний інтерфейс, експорт CSV і можливість налаштування вимірювань за часовим планом роблять PC Set H корисним доповненням до лабораторного вимірювального обладнання.

Перед тим як купити Sanwa PC Set H в Україні, рекомендується перевірити модель мультиметра, сумісність програмного забезпечення з операційною системою комп'ютера та відповідність функцій комплекту запланованим вимірювальним завданням.
