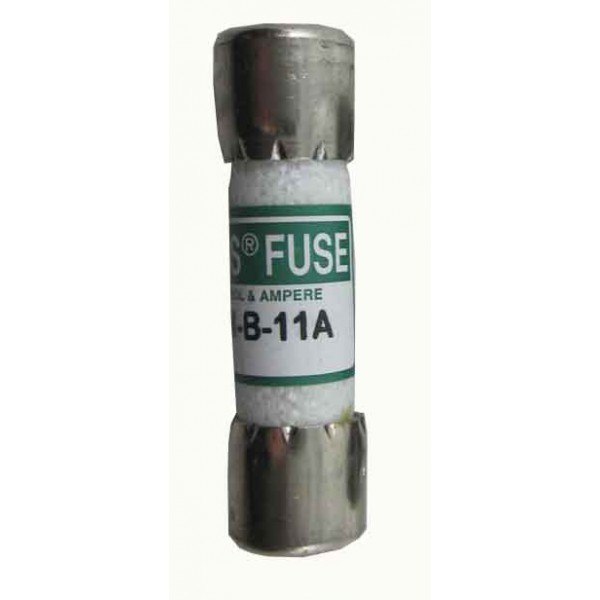

Запобіжник DMM B 11A, він же Fluke 803293, для мультиметрів Fluke

Запобіжник DMM B 11A, він же Fluke 803293, — це спеціалізований швидкодіючий плавкий запобіжник для захисту струмового вимірювального кола цифрових мультиметрів Fluke. Він розрахований на номінальний струм 11 А та напругу 1000 В, має корпус у вигляді меламінової трубки й призначений для встановлення у сумісні вимірювальні прилади.

Запобіжник використовується у мультиметрах Fluke 111, Fluke 112, Fluke 115, Fluke 117 і Fluke 233. Його встановлюють замість штатного запобіжного елемента після спрацьовування, пошкодження або виявлення несправності під час технічного обслуговування приладу. Геометричні розміри виробу становлять: довжина 34,9 мм, діаметр 10 мм.

DMM B 11A виконує критично важливу функцію в мультиметрі. Під час вимірювання струму електричний сигнал проходить через внутрішнє струмове коло приладу. Якщо фактичний струм перевищує допустиме значення або користувач помилково підключає мультиметр до джерела напруги при встановленому струмовому режимі, запобіжник має швидко розірвати електричне коло. Це допомагає зменшити ризик пошкодження мультиметра та небезпечного розвитку аварійної ситуації.

Звичайний побутовий запобіжник із подібним струмовим номіналом не слід автоматично вважати відповідною заміною. Для вимірювального обладнання важливі не лише значення струму та напруги, а й швидкість спрацьовування, конструкція корпусу, фізичні розміри та відповідність штатному тримачу. Саме тому для сумісних мультиметрів потрібно використовувати запобіжник із необхідними параметрами та відповідним каталожним позначенням.

Основні характеристики запобіжника Fluke 803293

• каталожне позначення — Fluke 803293;
• альтернативне позначення — DMM B 11A;
• тип — швидкодіючий плавкий запобіжник;
• номінальний струм — 11 А;
• номінальна напруга — 1000 В;
• довжина — 34,9 мм;
• діаметр — 10 мм;
• конструкція корпусу — меламінова трубка;
• сумісність — Fluke 111, 112, 115, 117 і 233;
• кількість у комплекті — 1 шт.

Технічні характеристики DMM B 11A

Призначення запобіжника у цифровому мультиметрі

Цифровий мультиметр може вимірювати напругу, опір, частоту, ємність та інші електричні параметри, але режим вимірювання струму має особливу схему підключення. У цьому режимі прилад вмикається послідовно в електричне коло, а вимірюваний струм проходить через внутрішній шунт і захисні компоненти мультиметра.

Якщо струм перевищує допустиме значення, внутрішні компоненти можуть зазнати значного теплового й електричного навантаження. Плавкий запобіжник DMM B 11A є одним із елементів, який має перервати проходження струму до того, як аварійний режим призведе до серйознішого пошкодження.

Ще одна поширена небезпечна ситуація виникає, коли вимірювальний провід залишається підключеним до струмового входу, а користувач намагається виміряти напругу паралельно джерелу живлення. За такого підключення низькоомне струмове коло мультиметра фактично може створити коротке замикання. Швидкодіючий запобіжник повинен оперативно розімкнути коло.

Водночас наявність справного запобіжника не скасовує необхідності правильно користуватися мультиметром. Перед кожним вимірюванням потрібно перевіряти положення перемикача режимів, вибраний діапазон і роз’єми, до яких підключені вимірювальні проводи.

Чому важливий номінал 11 А

Номінальний струм запобіжника DMM B 11A становить 11 А. Це не означає, що користувач може без обмежень проводити будь-які вимірювання поблизу цього значення. Допустимий струм, тривалість вимірювання та режим роботи визначаються характеристиками конкретного мультиметра та його інструкцією.

Значення 11 А є конструктивною характеристикою запобіжника. Воно має відповідати вимогам захисного кола мультиметра. Встановлення запобіжника з меншим номіналом може спричиняти передчасне спрацьовування під час штатного вимірювання, а виріб із більшим номіналом може не забезпечити необхідний захист внутрішніх компонентів.

Не рекомендується вибирати заміну лише за принципом «чим більший струм, тим краще». Завдання запобіжника полягає не в тому, щоб витримувати максимально можливе перевантаження, а в тому, щоб своєчасно розірвати коло за небезпечних умов.

Чому важлива напруга 1000 В

Номінальна напруга запобіжника становить 1000 В. Ця характеристика визначає його здатність безпечно припинити проходження струму у відповідному електричному колі. Після розплавлення плавкого елемента між контактами виникає проміжок, через який за високої напруги може підтримуватися електрична дуга.

Запобіжник із недостатнім номіналом напруги може фізично розірвати плавкий елемент, але не забезпечити належного гасіння дуги. Через це заміна на звичайний автомобільний, скляний або низьковольтний запобіжник із таким самим струмом є неприпустимою без підтвердження повної відповідності всіх характеристик.

Під час ремонту мультиметра необхідно одночасно враховувати номінальний струм 11 А, номінальну напругу 1000 В, швидкодіюче виконання, розміри 34,9 × 10 мм і конструкцію виробу.

Швидкодіюче виконання

DMM B 11A є швидкодіючим запобіжником. Така характеристика означає, що за перевищення допустимого струму плавкий елемент має розірвати електричне коло без навмисної тривалої затримки.

Швидкість спрацьовування має значення для захисту чутливих компонентів вимірювального приладу. У разі грубої помилки підключення струм може зростати дуже швидко, тому запобіжний елемент повинен реагувати відповідно до параметрів, закладених у конструкцію мультиметра.

Не слід замінювати швидкодіючий запобіжник повільнодіючим лише тому, що він має такі самі значення струму та напруги. Інша часострумова характеристика може змінити поведінку захисту під час аварійного режиму.

Меламінова трубка

Конструктивно запобіжник виконаний із меламінової трубки. Корпус захищає внутрішній плавкий елемент і забезпечує необхідну механічну форму виробу. Міцна трубчаста конструкція важлива для компонента, призначеного для встановлення всередині професійного вимірювального обладнання.

Під час спрацьовування запобіжник може зазнавати значного теплового й механічного навантаження. Корпус повинен утримувати внутрішні елементи та допомагати локалізувати процес відключення. Саме тому тип конструкції не варто ігнорувати під час пошуку заміни.

Зовнішній вигляд запобіжника може здаватися простим, однак його матеріали, геометрія та внутрішня будова мають відповідати умовам застосування у мультиметрі.

Сумісність із мультиметрами Fluke

Запобіжник Fluke 803293 використовується у таких моделях мультиметрів:

• Fluke 111;
• Fluke 112;
• Fluke 115;
• Fluke 117;
• Fluke 233.

Перед покупкою рекомендується перевірити повне позначення моделі приладу та вимоги до запобіжника в його інструкції або на маркуванні біля тримача. Навіть мультиметри одного виробника можуть використовувати різні запобіжники для окремих струмових входів.

У деяких приладах передбачено два захисні контури: один для вимірювання малих струмів, інший — для високострумового входу. DMM B 11A не слід встановлювати замість іншого запобіжника лише через схожість форми. Кожен тримач повинен комплектуватися виробом із передбаченими характеристиками.

Якщо модель мультиметра відсутня у зазначеному переліку, сумісність потрібно підтвердити окремо. Не рекомендується орієнтуватися лише на те, що запобіжник фізично поміщається у відсік.

Геометричні розміри запобіжника

Довжина запобіжника становить 34,9 мм, діаметр — 10 мм. Геометричні параметри визначають можливість правильного встановлення виробу у штатний тримач мультиметра.

Занадто короткий запобіжник може не забезпечити надійний контакт. Надмірно довгий виріб може не поміститися у відсік або створювати механічне навантаження на контакти. Невідповідний діаметр також здатний спричинити слабку фіксацію чи пошкодження тримача.

Надійний електричний контакт важливий не лише для вимірювання струму, а й для передбачуваної роботи захисту. Послаблене з’єднання може нагріватися, окиснюватися та спричиняти нестабільні показання мультиметра.

Коли необхідна заміна DMM B 11A

Найпоширенішою причиною заміни є спрацьовування запобіжника після перевантаження або неправильного підключення приладу. Після розриву плавкого елемента мультиметр зазвичай перестає вимірювати струм через відповідний вхід, хоча інші функції можуть продовжувати працювати.

Запобіжник також підлягає заміні за наявності таких ознак:

• відсутнє вимірювання струму через відповідний вхід;
• мультиметр показує нульове або нестабільне значення за правильної схеми підключення;
• перевірка цілісності запобіжника підтвердила обрив;
• на корпусі є тріщини, відколи або сліди перегрівання;
• контактні поверхні пошкоджені чи сильно окиснені;
• виріб спрацював після перевищення струму;
• запобіжник був пошкоджений під час попереднього ремонту.

Відсутність вимірювання струму не завжди означає несправність саме запобіжника. Причиною можуть бути пошкоджені вимірювальні проводи, неправильний режим, несправний перемикач, забруднені контакти, пошкодження шунта або інших внутрішніх компонентів. Перед заміною потрібно провести діагностику.

Як перевірити запобіжник мультиметра

Найнадійніший спосіб перевірки — вимірювання електричної цілісності після вилучення запобіжника з приладу. Перевірку можна виконати іншим справним мультиметром у режимі прозвонювання або вимірювання опору.

Перед відкриттям корпусу потрібно від’єднати мультиметр від досліджуваного кола, зняти всі вимірювальні проводи та вимкнути прилад. Якщо конструкція передбачає живлення від батарей, потрібно виконувати дії відповідно до сервісної інструкції.

Справний запобіжник має забезпечувати електричне з’єднання між контактними ковпачками. Нескінченно великий опір або відсутність сигналу прозвонювання вказує на розрив плавкого елемента. Водночас методика перевірки повинна враховувати точність і особливості використовуваного тестера.

Не рекомендується перевіряти запобіжник шляхом замикання його контактів металевим предметом усередині мультиметра. Такий спосіб відключає захист і може створити небезпечну ситуацію.

Порядок заміни запобіжника

1. Від’єднайте мультиметр від усіх електричних кіл.
2. Витягніть вимірювальні проводи з усіх вхідних гнізд.
3. Вимкніть прилад.
4. Відкрийте батарейний або сервісний відсік відповідно до інструкції мультиметра.
5. Знайдіть тримач високострумового запобіжника.
6. Обережно вийміть несправний запобіжник.
7. Перевірте тримач на наявність забруднення, деформації або слідів перегрівання.
8. Встановіть DMM B 11A з номіналом 11 А і 1000 В.
9. Переконайтеся, що запобіжник надійно зафіксований у контактах.
10. Закрийте корпус і встановіть усі кріплення.
11. Виконайте контрольну перевірку мультиметра відповідно до інструкції.

Точний порядок розбирання залежить від моделі. Необхідно використовувати належний інструмент і не пошкоджувати пломби, ущільнення, кріплення та внутрішні компоненти. За відсутності досвіду ремонт краще доручити кваліфікованому спеціалісту.

Що потрібно перевірити після спрацьовування

Встановлення нового запобіжника без з’ясування причини спрацьовування може призвести до повторного виходу з ладу. Перед відновленням роботи слід проаналізувати попередню схему підключення.

Потрібно перевірити:

• чи не вимірювалася напруга при встановленому струмовому режимі;
• чи був вимірювальний провід підключений до правильного гнізда;
• чи не перевищував струм допустиме значення для мультиметра;
• чи не було короткого замикання в досліджуваному колі;
• чи правильно вибрано діапазон вимірювання;
• чи немає пошкоджень усередині приладу;
• чи відповідає новий запобіжник усім необхідним характеристикам.

Якщо новий запобіжник повторно спрацьовує без очевидної причини, експлуатацію мультиметра потрібно припинити. Це може вказувати на внутрішню несправність, яка потребує професійної діагностики.

Чому не можна встановлювати перемичку

Іноді для тимчасового відновлення струмового входу користувачі намагаються замінити запобіжник дротом, фольгою, металевою пластиною або іншим провідником. Робити це категорично не рекомендується.

Перемичка не забезпечує контрольованого розриву кола за перевантаження. У разі помилки весь аварійний струм може пройти через шунт, друковані провідники, контакти перемикача та вимірювальні проводи. Наслідком може стати значне пошкодження мультиметра, перегрівання, займання або травмування користувача.

Навіть короткочасне використання приладу з перемичкою позбавляє його передбаченого конструкцією захисту. Єдиним правильним рішенням є встановлення сумісного запобіжника з необхідними характеристиками.

Чому не підходить звичайний скляний запобіжник

Скляні запобіжники широко використовуються у побутовій електроніці, блоках живлення та низьковольтному обладнанні. Однак зовнішня схожість і однакове значення струму не означають, що такий виріб підходить для професійного мультиметра.

Потенційні відмінності можуть включати:

• нижчу номінальну напругу;
• іншу швидкість спрацьовування;
• невідповідну відключальну здатність;
• інший матеріал корпусу;
• іншу довжину або діаметр;
• відсутність внутрішніх елементів для гасіння дуги;
• нездатність безпечно відключити аварійний струм.

Через це вибирати запобіжник потрібно за повним набором параметрів, а не лише за номіналом 11 А.

Переваги своєчасної заміни

Справний запобіжник повертає можливість використовувати високострумовий вимірювальний вхід сумісного мультиметра за умови відсутності інших несправностей. Своєчасна заміна дозволяє уникнути тривалого простою професійного приладу та витрат на придбання нового мультиметра.

Для сервісних служб і електротехнічних лабораторій наявність запасного DMM B 11A особливо важлива. Запобіжник може спрацювати під час виїзної діагностики, ремонту промислового обладнання або перевірки силового кола. Запасний компонент дає змогу швидко відновити прилад після з’ясування причини несправності.

Невеликі розміри дозволяють зберігати запобіжник у сервісній валізі разом із вимірювальними проводами, затискачами та іншими аксесуарами. Водночас його потрібно захищати від ударів, вологи й забруднення.

Застосування у професійній роботі

Запобіжник Fluke 803293 може бути необхідним для спеціалістів, які використовують мультиметри Fluke під час:

• ремонту електричного обладнання;
• діагностики промислових установок;
• обслуговування систем електроживлення;
• пошуку несправностей у низьковольтних колах;
• технічного обслуговування будівель;
• ремонту побутової та професійної техніки;
• лабораторних вимірювань;
• контролю електронних пристроїв;
• обслуговування автомобільного електрообладнання;
• навчальних і демонстраційних робіт.

Незалежно від сфери використання, вимірювання струму потрібно виконувати тільки в межах характеристик мультиметра та з дотриманням правил електробезпеки.

Для кого призначений запобіжник DMM B 11A

Купити Fluke 803293 доцільно:

• власникам мультиметра Fluke 111;
• власникам мультиметра Fluke 112;
• власникам мультиметра Fluke 115;
• власникам мультиметра Fluke 117;
• власникам мультиметра Fluke 233;
• сервісним центрам із ремонту вимірювальних приладів;
• електротехнічним лабораторіям;
• підприємствам, які експлуатують парк мультиметрів;
• електрикам та інженерам сервісних служб;
• професійним майстрам, яким потрібен запасний запобіжник.

Рекомендації щодо зберігання

Запасний запобіжник необхідно зберігати в сухому місці, захищеному від пилу, вологи та механічних пошкоджень. Бажано залишати його в індивідуальному пакуванні до моменту встановлення.

Не слід зберігати виріб без захисту у валізі з важким інструментом. Удар або значне навантаження можуть пошкодити меламінову трубку чи контактні частини. Після падіння запобіжник потрібно уважно оглянути.

Нові та використані запобіжники потрібно зберігати окремо. Несправний компонент варто одразу позначити або утилізувати, щоб не встановити його повторно.

Комплектація

Поширені запитання про Fluke 803293

Який номінальний струм має запобіжник?

Номінальний струм DMM B 11A становить 11 А.

На яку напругу він розрахований?

Номінальна напруга становить 1000 В.

Запобіжник швидкодіючий чи повільнодіючий?

DMM B 11A є швидкодіючим запобіжником.

Які його фізичні розміри?

Довжина становить 34,9 мм, діаметр — 10 мм.

З якого матеріалу виготовлений корпус?

Конструктивно запобіжник виконаний із меламінової трубки.

Для яких мультиметрів він призначений?

Він використовується у мультиметрах Fluke 111, Fluke 112, Fluke 115, Fluke 117 і Fluke 233.

Чи є DMM B 11A та Fluke 803293 одним товаром?

Так. У картці товару зазначено, що запобіжник Fluke 803293 — це DMM B 11A.

Скільки запобіжників входить до комплекту?

Комплект постачання містить 1 запобіжник.

Чи можна поставити запобіжник на більший струм?

Не рекомендується. Збільшений струмовий номінал може порушити передбачену конструкцією роботу захисту мультиметра.

Чи можна встановити запобіжник на нижчу напругу?

Ні. Для заміни необхідно використовувати виріб, розрахований на 1000 В та сумісний із конкретною моделлю мультиметра.

Чи можна відремонтувати перегорілий запобіжник?

Ні. Плавкий запобіжник є одноразовим захисним компонентом. Після спрацьовування його потрібно замінити.

Чому новий запобіжник одразу перегорає?

Причиною може бути неправильний режим вимірювання, надмірний струм, помилка підключення або внутрішня несправність мультиметра. До з’ясування причини прилад не слід використовувати.

Як уникнути повторного спрацьовування

Перед вимірюванням потрібно оцінити очікуване значення струму. Якщо воно невідоме, необхідно діяти відповідно до інструкції мультиметра та починати з передбаченого високострумового входу й відповідного діапазону.

Після завершення вимірювання струму корисно одразу повернути червоний провід до гнізда вимірювання напруги та опору. Це знижує ризик випадкового підключення струмового входу паралельно джерелу напруги під час наступної роботи.

Перед контактом щупів із колом потрібно зробити коротку перевірку:

• який параметр потрібно виміряти;
• у яких гніздах встановлені проводи;
• у якому положенні перебуває перемикач;
• який діапазон вибрано;
• чи не перевищує сигнал можливості приладу;
• чи справні щупи та ізоляція;
• чи відповідає категорія мультиметра умовам роботи.

Ця проста послідовність допомагає уникнути більшості помилок, через які спрацьовують струмові запобіжники.

Чому варто купити DMM B 11A

Запобіжник DMM B 11A — це необхідний компонент для відновлення струмового вимірювального кола сумісного мультиметра після спрацьовування штатного захисту. Він має номінальний струм 11 А, напругу 1000 В і швидкодіючу характеристику.

Розміри 34,9 × 10 мм відповідають конструкції штатного тримача сумісних моделей, а корпус у вигляді меламінової трубки призначений для використання у вимірювальному обладнанні.

Придбання правильного запобіжника значно безпечніше, ніж спроба встановити випадковий аналог, низьковольтний виріб або тимчасову перемичку. У професійному мультиметрі всі захисні компоненти повинні відповідати заданим параметрам.

Купити запобіжник DMM B 11A Fluke 803293 в Україні

Замовити запобіжник DMM B 11A варто для ремонту або планового сервісного обслуговування мультиметрів Fluke 111, 112, 115, 117 і 233. Товар постачається у кількості 1 шт. та може використовуватися як безпосередня заміна несправного запобіжного елемента за умови відповідності моделі приладу.

Перед оформленням замовлення звірте маркування старого запобіжника, модель мультиметра, номінал 11 А, напругу 1000 В та розміри 34,9 × 10 мм. Якщо прилад має декілька запобіжників, переконайтеся, що заміна призначена саме для відповідного струмового входу.

Fluke 803293, він же DMM B 11A, стане практичним вибором для професійних електриків, інженерів, сервісних центрів і власників сумісних цифрових мультиметрів. Справний запобіжник допомагає забезпечити передбачену конструкцією роботу струмового захисту та підтримувати вимірювальний прилад у працездатному стані.
