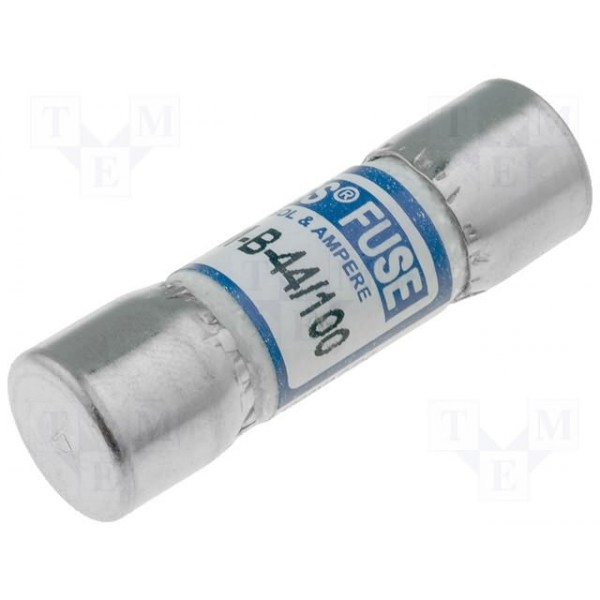

Запобіжник Fluke 943121, він же DMM B 44/100, для цифрових мультиметрів

Запобіжник Fluke 943121, він же DMM B 44/100, — це спеціалізований швидкодіючий плавкий запобіжник для захисту струмових вимірювальних входів цифрових мультиметрів. Він має номінальний струм 440 мА, номінальну напругу 1000 В і відключальну здатність 10 кА. Корпус виконаний у вигляді міцної меламінової трубки, а геометричні розміри становлять 10,3 × 34,9 мм.

Запобіжник призначений для заміни штатного захисного елемента у сумісних мультиметрах Fluke. Він встановлюється у вимірювальне коло малих струмів і захищає прилад у разі перевантаження, неправильного підключення щупів або спроби виміряти напругу, коли вимірювальний провід залишається у струмовому вході.

DMM B 44/100 є важливим компонентом системи електричної безпеки мультиметра. Під час аварійної ситуації плавкий елемент швидко розриває електричне коло, а конструкція запобіжника допомагає локалізувати енергію короткого замикання. Саме тому для заміни потрібно використовувати виріб із правильним номіналом струму, напруги, відключальною здатністю, швидкістю спрацьовування та фізичними розмірами.

Fluke 943121 підходить для професійних електриків, інженерів, спеціалістів сервісних центрів, працівників електротехнічних лабораторій та власників цифрових мультиметрів, яким необхідно відновити працездатність струмового входу після спрацьовування штатного захисту.

Основні характеристики Fluke 943121

• тип виробу — запобіжник для цифрового мультиметра;
• каталожний номер — Fluke 943121;
• інше позначення — DMM B 44/100;
• номінальний струм — 440 мА;
• номінальна напруга — 1000 В;
• характеристика спрацьовування — швидкодіюча;
• відключальна здатність — 10 кА;
• діаметр — 10,3 мм;
• довжина — 34,9 мм;
• конструкція — меламінова трубка;
• призначення — захист струмового вимірювального кола мультиметра;
• кількість у комплекті — 1 шт.

Технічні характеристики DMM B 44/100

Для чого потрібен запобіжник у мультиметрі

У режимі вимірювання напруги мультиметр підключається паралельно до досліджуваного кола та має високий вхідний опір. Під час вимірювання струму схема роботи змінюється: прилад підключається послідовно, а струм проходить через внутрішній шунт і захисний запобіжник.

Якщо струм перевищує допустиме значення, компоненти мультиметра можуть отримати значне теплове навантаження. Ще небезпечнішою є ситуація, коли користувач залишає червоний вимірювальний провід у струмовому гнізді та підключає щупи паралельно до джерела напруги. У такому випадку низькоомний струмовий тракт фактично створює коротке замикання.

Запобіжник Fluke 943121 має швидко розірвати коло та обмежити тривалість проходження аварійного струму. Це допомагає захистити внутрішні провідники, шунт, перемикач режимів, друковану плату та інші компоненти мультиметра.

Водночас запобіжник не є абсолютною гарантією безпеки та не компенсує помилки користувача. Перед кожним вимірюванням потрібно перевіряти вибраний режим, положення перемикача, гнізда підключення щупів і допустимі характеристики досліджуваного кола.

Чому важливий номінальний струм 440 мА

Номінальний струм запобіжника становить 440 мА. Цей параметр визначений конструкцією вимірювального кола та повинен відповідати вимогам конкретного мультиметра. Не можна встановлювати запобіжник із довільно вибраним струмовим номіналом, навіть якщо він має схожий зовнішній вигляд.

Запобіжник із надто малим номінальним струмом може спрацьовувати під час нормальної роботи приладу. Варіант із більшим номіналом здатний не розірвати коло в потрібний момент, через що внутрішні компоненти мультиметра отримають надмірне навантаження.

Позначення 44/100 відповідає значенню 0,44 А, тобто 440 мА. Під час вибору заміни потрібно орієнтуватися на повне маркування DMM B 44/100 або каталожний номер Fluke 943121, а не лише на приблизно схоже значення струму.

Номінальна напруга 1000 В

Запобіжник розрахований на номінальну напругу 1000 В. Цей параметр характеризує здатність виробу безпечно перервати електричне коло за відповідної напруги. Після розплавлення внутрішнього елемента між контактами запобіжника утворюється проміжок, у якому може виникнути електрична дуга.

Якщо встановити низьковольтний запобіжник, він може фізично перегоріти, але не забезпечити безпечного гасіння дуги. Саме тому автомобільні запобіжники, звичайні скляні вставки або компоненти на 250 В не можна вважати повноцінною заміною Fluke 943121.

Для правильного ремонту необхідно одночасно враховувати всі параметри: 440 мА, 1000 В, швидкодіюче виконання, відключальну здатність 10 кА та розміри 10,3 × 34,9 мм.

Відключальна здатність 10 кА

Відключальна здатність DMM B 44/100 становить 10 кА. Вона показує, який аварійний струм запобіжник може безпечно перервати за передбачених умов. Це особливо важливо під час роботи з низькоомними джерелами живлення, промисловими електричними системами та колами, де потенційний струм короткого замикання може бути дуже великим.

Звичайний малогабаритний запобіжник може мати такий самий номінал 440 мА, але значно меншу відключальну здатність. У разі серйозної аварії такий компонент може зруйнуватися, не забезпечивши контрольованого розриву електричного кола.

Саме тому під час обслуговування професійного мультиметра не можна оцінювати сумісність лише за номінальним струмом. Відключальна здатність є такою ж важливою характеристикою, як напруга й швидкість спрацьовування.

Швидкодіюча характеристика

Fluke 943121 є швидкодіючим запобіжником. Після перевищення допустимого струму він повинен оперативно розірвати коло без спеціально передбаченої затримки. Така поведінка потрібна для захисту чутливого струмового тракту мультиметра.

Повільнодіючий запобіжник може певний час витримувати короткочасне перевантаження. Для деяких електронних пристроїв така характеристика є корисною, але у струмовому вході мультиметра вона може не відповідати штатній схемі захисту.

Встановлення повільнодіючого компонента замість швидкодіючого змінює поведінку захисного кола та може збільшити енергію, яка потрапить на внутрішні компоненти до моменту розриву. Тому характеристика спрацьовування повинна точно відповідати вимогам приладу.

Меламінова трубка та внутрішнє наповнення

Корпус запобіжника виготовлений у формі меламінової трубки. Така конструкція має механічну міцність і розрахована на роботу в умовах значного енергетичного навантаження.

Високоенергетичні запобіжники Fluke цього типу мають внутрішнє наповнення, яке допомагає поглинати енергію короткого замикання та обмежувати доступ кисню. Під час спрацьовування наповнювач сприяє гасінню електричної дуги та локалізації високої температури всередині корпусу.

Це одна з принципових відмінностей від звичайного скляного запобіжника. Прозорий скляний корпус може бути зручним для візуального контролю, але сам по собі не забезпечує характеристик, необхідних для високовольтного струмового входу професійного мультиметра.

Фізичні розміри 10,3 × 34,9 мм

Діаметр запобіжника становить 10,3 мм, а довжина — 34,9 мм. Геометрія виробу повинна відповідати штатному тримачу мультиметра. Навіть незначна різниця у довжині або діаметрі може вплинути на надійність контакту й механічну фіксацію.

Занадто короткий запобіжник може не затискатися між контактами. Надмірно довгий компонент може не поміститися у відсік або деформувати тримач. Невідповідний діаметр здатний спричинити слабкий контакт, локальне нагрівання та нестабільність вимірювання.

Не слід підгинати контакти тримача, підкладати металеві прокладки або іншим способом адаптувати відсік до запобіжника іншого розміру. Такі зміни можуть порушити конструкцію приладу та створити додатковий ризик.

Сумісність із цифровими мультиметрами

Запобіжник Fluke 943121 застосовується у різних моделях цифрових мультиметрів Fluke для захисту входів вимірювання малих струмів. Конкретна сумісність залежить від моделі приладу, його ревізії та конструкції захисного кола.

Перед оформленням замовлення необхідно перевірити сервісну документацію мультиметра, маркування старого запобіжника або каталожний номер запасної частини. У документації повинно бути зазначено 440 мА, 1000 В, швидкодіюче виконання та номер Fluke 943121 або еквівалент DMM B 44/100.

У деяких мультиметрах одночасно встановлюються два запобіжники: окремий для входу малих струмів і окремий для входу 10 А або 20 А. Вони мають різні номінали та не є взаємозамінними.

Не можна встановлювати DMM B 44/100 замість високострумового запобіжника лише через схожу форму корпусу. Так само запобіжник на 11 А не підходить для входу, розрахованого на 440 мА.

Коли потрібно замінити запобіжник

Найчастіше заміна потрібна після спрацьовування через перевантаження або помилкове підключення. Мультиметр може продовжувати вимірювати напругу, опір і частоту, але струмовий вхід перестає працювати.

Основні ознаки несправності:

• мультиметр не вимірює струм через відповідний вхід;
• прилад показує нульове значення за правильної схеми підключення;
• режим прозвонювання запобіжника показує обрив;
• на корпусі видно тріщини або механічні пошкодження;
• контактні ковпачки мають сліди перегрівання;
• запобіжник спрацював після перевантаження;
• струмовий режим перестав працювати після неправильного підключення щупів.

Відсутність вимірювання струму не завжди пов’язана саме із запобіжником. Причиною можуть бути пошкоджені щупи, несправний перемикач, забруднені контакти, пошкодження шунта, роз’єму або друкованої плати. Перед встановленням нової деталі бажано провести повну діагностику.

Як перевірити Fluke 943121

Перевірку потрібно виконувати після повного від’єднання мультиметра від досліджуваного кола. Вимірювальні проводи слід витягнути з усіх гнізд, а прилад — вимкнути.

Запобіжник виймають із тримача відповідно до інструкції конкретної моделі мультиметра. Після цього його можна перевірити іншим справним тестером у режимі вимірювання опору або прозвонювання.

Справний запобіжник має проводити струм між контактними ковпачками. Якщо тестер показує обрив або дуже великий опір, плавкий елемент пошкоджений і запобіжник потрібно замінити.

Не слід перевіряти струмовий вхід шляхом тимчасового замикання контактів тримача дротом, викруткою або металевою пластиною. Такий спосіб повністю відключає захист і може призвести до пошкодження мультиметра.

Загальний порядок заміни

1. Від’єднайте мультиметр від усіх електричних кіл.
2. Витягніть вимірювальні щупи з вхідних роз’ємів.
3. Переведіть перемикач у положення вимкнення.
4. Відкрийте батарейний або сервісний відсік відповідно до інструкції.
5. Знайдіть тримач запобіжника входу малих струмів.
6. Обережно вийміть несправний компонент.
7. Перевірте тримач на наявність забруднення, деформації та слідів нагрівання.
8. Встановіть Fluke 943121 із параметрами 440 мА, 1000 В і 10 кА.
9. Переконайтеся, що запобіжник надійно зафіксований.
10. Закрийте корпус та встановіть усі гвинти й кришки.
11. Виконайте контрольну перевірку приладу за безпечних умов.

Конструкція мультиметрів відрізняється, тому точний порядок розбирання необхідно брати з документації конкретної моделі. Якщо доступ до запобіжника потребує повного відкриття корпусу, ремонт доцільно доручити кваліфікованому спеціалісту.

Чому новий запобіжник може одразу перегоріти

Якщо новий DMM B 44/100 спрацьовує одразу після встановлення, необхідно припинити експлуатацію мультиметра та знайти причину. Повторне встановлення запобіжників без діагностики може призвести до додаткових пошкоджень.

Можливі причини:

• вимірювання напруги у струмовому режимі;
• надмірний струм у досліджуваному колі;
• неправильне підключення вимірювальних проводів;
• коротке замикання всередині мультиметра;
• пошкоджений шунт або перемикач режимів;
• забруднення чи деформація тримача;
• встановлення несумісного запобіжника;
• помилка під час ремонту приладу.

До з’ясування причини мультиметр не слід підключати до небезпечної напруги або високострумових кіл.

Чому не можна використовувати перемичку

Заміна запобіжника дротом, фольгою, металевим стрижнем або іншою перемичкою є небезпечною. Така імпровізована деталь не має контрольованої характеристики спрацьовування та фактично виключає захист струмового входу.

У разі неправильного підключення аварійний струм проходитиме через шунт, друковані доріжки, контакти перемикача та вимірювальні проводи. Це може спричинити перегрівання, руйнування приладу, електричну дугу або займання.

Навіть тимчасова перевірка мультиметра з перемичкою створює невиправданий ризик. Правильне рішення — встановити запобіжник із повністю відповідними характеристиками.

Чому не підходить звичайний скляний запобіжник

Зовні звичайний скляний запобіжник може бути схожим на DMM B 44/100, але його електричні та механічні характеристики можуть суттєво відрізнятися.

Можливі відмінності:

• нижча номінальна напруга;
• менша відключальна здатність;
• інша швидкість спрацьовування;
• відсутність внутрішнього наповнення;
• інший матеріал корпусу;
• невідповідний діаметр або довжина;
• нездатність безпечно загасити дугу.

Запобіжник на 440 мА і 250 В не можна використовувати замість компонента на 440 мА і 1000 В. Однаковий струмовий номінал не забезпечує повної сумісності.

Як уникнути повторного спрацьовування

Перед підключенням щупів до кола потрібно перевірити, який параметр необхідно виміряти. Для напруги, опору та прозвонювання червоний провід має бути встановлений у відповідне гніздо, а не у струмовий вхід.

Після завершення вимірювання струму рекомендується одразу повернути червоний щуп до гнізда вимірювання напруги та опору. Це знижує ризик випадкового короткого замикання під час наступної операції.

Перед вимірюванням струму потрібно оцінити його очікуване значення. Якщо воно невідоме, слід діяти відповідно до інструкції мультиметра та використовувати передбачений високострумовий вхід або максимальний діапазон.

Також необхідно враховувати допустиму тривалість вимірювання. Деякі струмові входи розраховані лише на короткочасну роботу з подальшою перервою для охолодження.

Переваги правильно підібраного запобіжника

Встановлення Fluke 943121 дозволяє відновити струмовий вхід сумісного мультиметра за умови, що інші компоненти приладу не пошкоджені. Правильний запобіжник підтримує передбачену виробником роботу захисної системи.

На відміну від випадкового аналога, DMM B 44/100 має узгоджений набір характеристик: 440 мА, 1000 В, 10 кА, швидкодіюче виконання та розміри 10,3 × 34,9 мм.

Для сервісних центрів і підприємств із парком вимірювальних приладів доцільно мати запас таких запобіжників. Невеликий витратний компонент дозволяє швидше відновити працездатність мультиметра та уникнути простою обладнання.

Сфери застосування

Запобіжник Fluke 943121 використовується під час обслуговування мультиметрів, які застосовуються для:

• діагностики промислового електрообладнання;
• ремонту електронної техніки;
• обслуговування систем електроживлення;
• перевірки автомобільної електрики;
• лабораторних вимірювань;
• налагодження систем автоматизації;
• ремонту побутового обладнання;
• перевірки низьковольтних електричних кіл;
• навчальних і демонстраційних робіт;
• професійної сервісної діагностики.

Для кого призначений товар

Купити запобіжник DMM B 44/100 доцільно:

• власникам сумісних цифрових мультиметрів Fluke;
• професійним електрикам;
• інженерам з експлуатації обладнання;
• майстрам сервісних центрів;
• електротехнічним лабораторіям;
• підприємствам із власним парком вимірювальних приладів;
• спеціалістам з ремонту електроніки;
• навчальним закладам і технічним лабораторіям.

Зберігання запобіжника

Запасний Fluke 943121 потрібно зберігати в сухому місці, захищеному від пилу, вологи, ударів і сильних температурних перепадів. Бажано залишати виріб в індивідуальному пакуванні до моменту встановлення.

Не варто зберігати запобіжник без захисту разом із важким інструментом. Удар може пошкодити меламінову трубку або контактні ковпачки. Перед встановленням корпус потрібно оглянути на наявність тріщин, деформацій та інших дефектів.

Нові й несправні запобіжники необхідно зберігати окремо. Компонент, який уже спрацював, не підлягає ремонту або повторному використанню.

Комплектація

Поширені запитання про Fluke 943121

Чи є Fluke 943121 і DMM B 44/100 одним товаром?

Так. DMM B 44/100 є альтернативним позначенням запобіжника Fluke 943121.

Який номінальний струм запобіжника?

Номінальний струм становить 440 мА.

На яку напругу він розрахований?

Номінальна напруга становить 1000 В.

Яка відключальна здатність?

Відключальна здатність становить 10 кА.

Запобіжник швидкодіючий чи повільнодіючий?

Fluke 943121 має швидкодіючу характеристику спрацьовування.

Які розміри виробу?

Діаметр становить 10,3 мм, довжина — 34,9 мм.

З якого матеріалу виготовлено корпус?

Корпус виконаний у вигляді меламінової трубки.

Чи можна встановити запобіжник на 250 В?

Ні. Для заміни потрібен компонент із номінальною напругою 1000 В та іншими відповідними характеристиками.

Чи можна встановити запобіжник на більший струм?

Ні. Більший номінальний струм може порушити роботу захисту та створити ризик пошкодження мультиметра.

Чи можна відремонтувати перегорілий запобіжник?

Ні. Плавкий запобіжник є одноразовим компонентом і після спрацьовування підлягає заміні.

Чому мультиметр не вимірює струм після заміни?

Причиною може бути несправність іншого запобіжника, пошкодження шунта, перемикача, роз’єму, вимірювальних проводів або внутрішньої плати. Потрібна додаткова діагностика.

Чому варто купити Fluke 943121

Запобіжник Fluke 943121 — це спеціалізована запасна частина для відновлення захисту струмового входу сумісного цифрового мультиметра. Він має точно визначені характеристики, необхідні для професійного вимірювального обладнання.

Номінал 440 мА відповідає захисту малострумового вимірювального кола, напруга 1000 В дозволяє застосовувати компонент у високовольтному захисному тракті, а відключальна здатність 10 кА забезпечує можливість переривання значного аварійного струму.

Швидкодіюча характеристика обмежує тривалість перевантаження, а меламінова трубка та внутрішня конструкція допомагають локалізувати процес спрацьовування. Розміри 10,3 × 34,9 мм відповідають штатному формату DMM B 44/100.

Купити запобіжник Fluke 943121 DMM B 44/100 в Україні

Замовити Fluke 943121 варто для ремонту, технічного обслуговування або формування запасу витратних компонентів для цифрових мультиметрів. Перед покупкою обов’язково звірте каталожний номер, маркування старого запобіжника та вимоги сервісної документації приладу.

Запобіжник DMM B 44/100 має номінальний струм 440 мА, напругу 1000 В, швидкодіюче виконання, відключальну здатність 10 кА та розміри 10,3 × 34,9 мм. У комплект постачання входить 1 запобіжник.

Правильно підібраний компонент допомагає відновити працездатність струмового входу та зберегти передбачену конструкцією систему захисту мультиметра. Не використовуйте випадкові аналоги, перемички або запобіжники з невідповідною напругою, струмом чи відключальною здатністю.
