Вимірювальний кабель CTL-320 із силіконовою ізоляцією та роз’ємами 4 мм

CTL-320 — м’який і міцний силіконовий вимірювальний кабель типу «штекер–штекер», призначений для побудови або подовження вимірювального кола між приладом і об’єктом контролю. Кабель оснащений стандартними роз’ємами 4 мм, тому його можна використовувати у вимірювальних схемах із мультиметрами, калібраторами, аналізаторами якості електроенергії та іншими сумісними приладами. До протилежної сторони вимірювального кола можуть приєднуватися тестові щупи, затискачі та «крокодили».

Модель CTL-320 виконана на основі гнучкого силіконового проводу 13 AWG. Такий формат зручний, коли потрібно організувати підключення між вимірювальним обладнанням і точкою контролю, збільшити довжину наявного ланцюга або під’єднати додаткові аксесуари. Кабель також може застосовуватися під час повірки вимірювачів від повірочної установки або калібратора.

Призначення кабелю CTL-320

Основне завдання CTL-320 — забезпечити з’єднання в складі вимірювальної системи. Конструкція «штекер–штекер» дає змогу підключати кабель до відповідних 4-мм гнізд приладу та формувати вимірювальне коло з потрібними щупами або затискачами. Це корисно, коли стандартної довжини проводів недостатньо, потрібно винести точку підключення на зручнішу відстань або зібрати вимірювальну схему з кількох сумісних компонентів.

CTL-320 можна використовувати як окремий вимірювальний провід або як елемент подовження. Один кінець підключається до вимірювального приладу, а другий — до сумісного тестового аксесуара чи іншого елемента кола. Завдяки стандартному 4-мм формату роз’ємів кабель підходить для типових задач із мультиметрами, калібраторами, аналізаторами якості електроенергії, вимірювальними щупами та затискачами.

М’який силіконовий провід 13 AWG

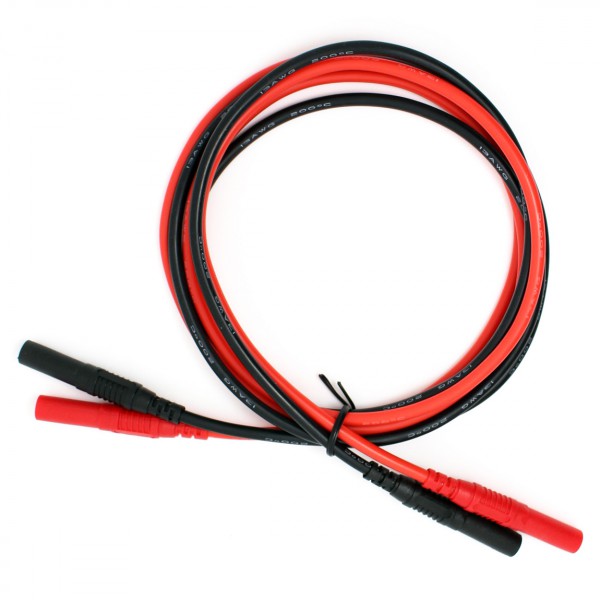

У CTL-320 використовується м’який силіконовий кабель 13 AWG. Гнучкий провід простіше прокладати між приладом і контрольованим об’єктом без зайвого натягу, а також зручніше застосовувати разом із щупами та затискачами. Це особливо практично під час частих підключень або роботи на вимірювальному стенді, де конфігурацію ланцюга доводиться змінювати.

В описі виробу також зазначено міцне виконання кабелю та його здатність витримувати підвищені температуру й тиск. Конкретні граничні значення цих параметрів не наведені, тому під час експлуатації слід орієнтуватися на вимоги конкретного вимірювального завдання та характеристики обладнання, з яким використовується CTL-320.

Стандартний роз’єм 4 мм

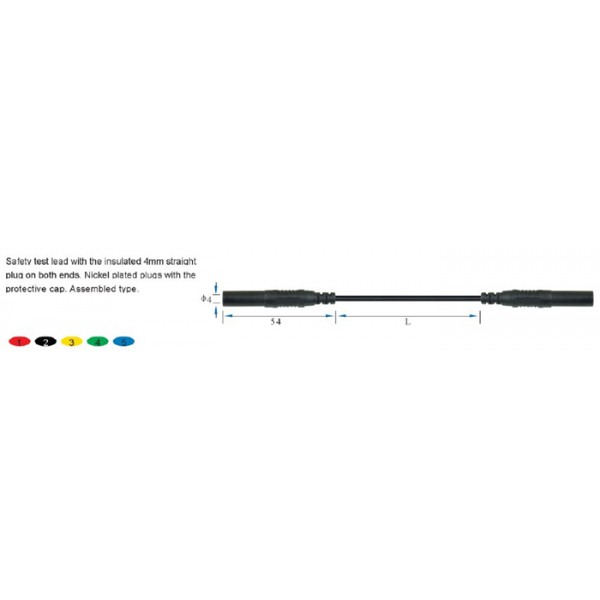

Обидва кінці CTL-320 виконані у форматі 4 мм. Такий розмір застосовується у вимірювальному оснащенні та дає змогу підключати кабель до сумісних приладів і аксесуарів. Формат «штекер–штекер» зручний для з’єднання приладу з додатковим щупом, затискачем або іншим елементом вимірювальної системи, що має відповідне 4-мм гніздо.

Варіанти довжини та кольору

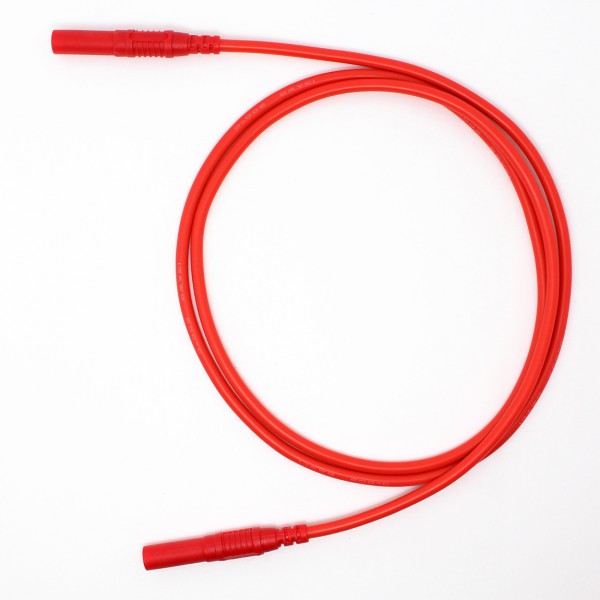

У характеристиках CTL-320 зазначена довжина 1,5 м. Також доступні варіанти 2 м, 3 м і 5 м за додаткову плату. Вибір довжини залежить від відстані між приладом і об’єктом, особливостей робочого місця та способу побудови вимірювальної схеми. Довший кабель може бути корисним, якщо обладнання рознесене, тоді як коротший варіант зручний для компактного стендового підключення.

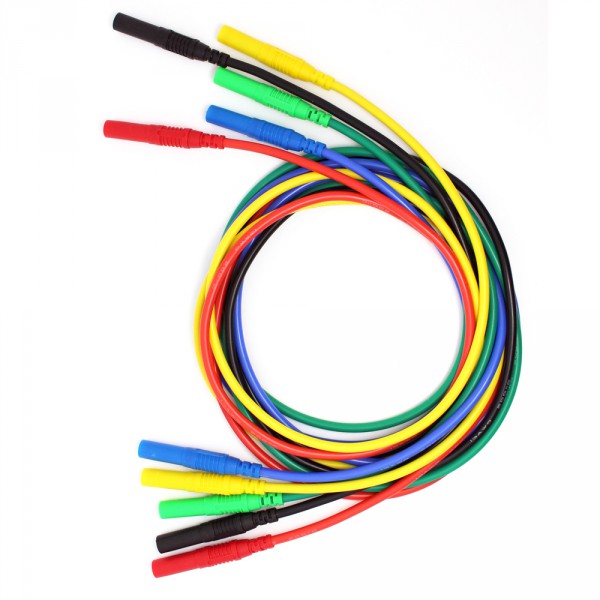

Вимірювальний кабель CTL-320 доступний у п’яти кольорах: червоному, зеленому, синьому, жовтому та чорному. Різні кольори дозволяють візуально розрізняти проводи в схемі, коли одночасно використовується кілька з’єднань або каналів. Колір не змінює призначення кабелю та обирається відповідно до потреб користувача.

Підключення щупів і затискачів

До вимірювального кола з CTL-320 можуть підключатися тестові щупи, затискачі або затискачі типу «крокодил» із сумісним 4-мм з’єднанням. Завдяки цьому користувач може підібрати спосіб контакту залежно від форми та розташування контрольної точки. Щупи зручні для точкового контакту, а затискачі — коли потрібно зафіксувати з’єднання.

У такій конфігурації CTL-320 виконує роль сполучної ланки між приладом і вибраним аксесуаром. Це дозволяє змінювати тип робочого наконечника відповідно до конкретного завдання, зберігаючи один і той самий вимірювальний кабель як базовий елемент підключення.

Застосування під час повірки

CTL-320 може використовуватися для повірки вимірювальних приладів від повірочної установки або калібратора. У такій схемі кабель формує частину вимірювального кола між джерелом контрольного сигналу та приладом, що перевіряється. Стандартні 4-мм роз’єми спрощують підключення до сумісного обладнання.

Технічні характеристики CTL-320

Комплектація

У комплект постачання входить один вимірювальний кабель CTL-320. Додаткові щупи, затискачі, «крокодили», прилади або інші аксесуари в описі комплектації не зазначені.

Що врахувати перед вибором

Перед замовленням CTL-320 варто перевірити сумісність 4-мм роз’ємів із приладом та аксесуарами, які планується використовувати. Також потрібно визначити необхідну довжину кабелю з урахуванням відстані між вимірювальним обладнанням і контрольованим об’єктом. Провід бажано прокладати без зайвого натягу, щоб підключення залишалося зручним у роботі.

Якщо одночасно використовується кілька кабелів, можна підібрати різні кольори для простішої ідентифікації з’єднань. CTL-320 підійде для побудови та подовження вимірювальних кіл, підключення щупів і затискачів, а також для застосування у повірочних та калібрувальних схемах із сумісним обладнанням.
