Вимірювальні проводи Fluke TL-175 TwistGuard для мультиметра

Fluke TL-175 TwistGuard — це професійний комплект вимірювальних проводів із регульованою довжиною відкритої частини наконечника, подвійною силіконовою ізоляцією та візуальною індикацією її зношування. Модель розроблена для безпечного, точного та зручного виконання електричних вимірювань за допомогою цифрових мультиметрів, тестерів та інших сумісних вимірювальних приладів.

Головною особливістю комплекту є запатентована система TwistGuard™. Поворотом рукоятки користувач може змінювати довжину неізольованої частини вимірювального наконечника залежно від умов роботи. Це дає змогу використовувати довший відкритий наконечник для доступу до заглиблених контактів або скорочувати його відкриту частину під час роботи в електричних установках із підвищеними вимогами до безпеки.

Вимірювальні проводи Fluke TL-175 TwistGuard підходять для електриків, енергетиків, інженерів, сервісних спеціалістів, майстрів із ремонту промислового обладнання, працівників лабораторій, спеціалістів з обслуговування електрощитів та інших користувачів, яким потрібні надійні щупи для мультиметра. Завдяки стандартним вхідним роз’ємам 4 мм комплект сумісний із приладами, що мають відповідні гнізда типу «мама» 4 мм.

Основні переваги Fluke TL-175 TwistGuard

• регульована довжина відкритої частини вимірювального наконечника;
• запатентована поворотна система TwistGuard™;
• подвійна силіконова ізоляція вимірювальних проводів;
• індикатор зношування ізоляції WearGuard™;
• стійкість до високих і низьких температур;
• збереження гнучкості під час роботи за низької температури;
• висока механічна витривалість і стійкість до багаторазових згинань;
• стандартні захищені роз’єми 4 мм;
• категорії безпеки CAT II 1000 В, CAT III 1000 В та CAT IV 600 В;
• максимально допустимий струм 10 А;
• відповідність вимогам EN61010-031.

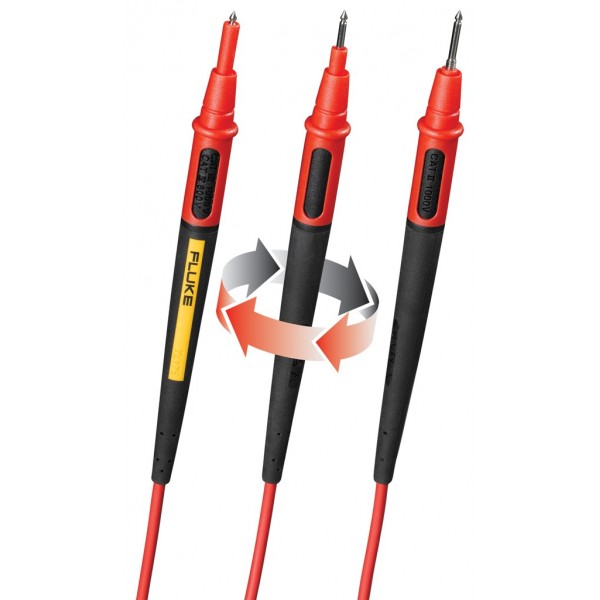

Регульований наконечник TwistGuard™

У звичайних вимірювальних щупах довжина металевого наконечника залишається незмінною. Це не завжди зручно: довгий відкритий контакт полегшує доступ до заглиблених точок, але під час роботи в розподільчих щитах або біля розташованих поруч струмопровідних частин збільшує ризик випадкового короткого замикання. У Fluke TL-175 ця проблема вирішена за допомогою регульованої системи TwistGuard™.

Поворот рукоятки щупа переміщує захисний ізоляційний обмежувач і дає змогу змінювати відкриту довжину наконечника. Довжина неізольованої частини наконечника Fluke TL175 регулюється від 19 мм або 3/4 дюйма до 4 мм або 4/25 дюйма. Користувач може підібрати положення відповідно до конкретного завдання, типу вимірювальної точки та категорії електричного середовища.

У положенні з максимально відкритим наконечником щуп зручний для вимірювань у колах категорії CAT II та для доступу до контактів, розташованих у заглибленнях. Коли відкриту частину зменшено, ізоляційний обмежувач допомагає знизити ймовірність випадкового контакту між сусідніми провідниками. Така конструкція особливо корисна під час діагностики щитового обладнання, автоматичних вимикачів, клемних колодок, електричних шаф і розподільчих пристроїв.

Система контролю зношування WearGuard™

Стан ізоляції вимірювальних проводів безпосередньо впливає на безпеку користувача. Порізи, тріщини, потертості та інші механічні пошкодження можуть бути малопомітними, особливо якщо зовнішня оболонка має однорідний колір. У Fluke TL-175 використовується система візуального контролю WearGuard™, яка допомагає своєчасно визначити необхідність заміни проводів.

Кожен вимірювальний провід покритий двома шарами силіконової ізоляції. Зовнішній шар має червоний або чорний колір відповідно до призначення проводу, а внутрішній шар виконаний у контрастному білому кольорі. Якщо зовнішня оболонка пошкоджується настільки, що стає видимим білий внутрішній шар, це є чітким попередженням про зношення або пошкодження проводу.

Така конструкція спрощує регулярний огляд вимірювального приладдя перед початком роботи. Користувачеві не потрібно здогадуватися, наскільки глибоким є пошкодження: поява контрастного шару вказує, що вимірювальні проводи необхідно замінити. WearGuard™ не скасовує обов’язкову перевірку стану щупів, але робить її швидшою, зрозумілішою та наочнішою.

Подвійна силіконова ізоляція

Проводи Fluke TL-175 мають подвійну силіконову ізоляцію. Силіконова оболонка витримує вплив високих температур і водночас залишається гнучкою за низьких температур. Це важливо для спеціалістів, які виконують вимірювання не лише в лабораторних або офісних умовах, а й у неопалюваних приміщеннях, виробничих цехах, сервісних зонах, на енергетичних об’єктах або під час виїзного обслуговування обладнання.

Гнучкий провід зручніше розміщувати біля приладу, проводити між елементами електричної шафи та утримувати під час вимірювання. Він менше заважає роботі та не створює зайвого механічного навантаження на роз’єми мультиметра. Якісна силіконова ізоляція також забезпечує комфорт під час регулярного професійного використання.

Посилений захист у місцях переходу від проводу до рукоятки та роз’єму підвищує стійкість комплекту до повторюваних згинань. Проводка витримує до 30 000 згинань, що особливо важливо для інструменту, який щодня складають, переносять у сумці, підключають до приладу та використовують у різних робочих положеннях.

Категорії електричної безпеки

Вимірювальні проводи мають такі категорії безпеки: CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс. 10 А, ступінь забруднення 2. Категорія вимірювання визначає не лише номінальну робочу напругу, а й здатність приладдя витримувати імпульсні перенапруги, які можуть виникати в конкретній частині електричної установки.

Категорія CAT II

Обладнання категорії CAT II призначене для вимірювань у колах, безпосередньо підключених до низьковольтного обладнання. До таких завдань можуть належати перевірка електроприладів, блоків живлення, побутового та офісного обладнання, а також інших споживачів, підключених до низьковольтної мережі.

Категорія CAT III

Обладнання категорії CAT III призначене для вимірювань у стаціонарній проводці будівель. Це можуть бути розподільчі щити, автоматичні вимикачі, стаціонарні кабельні лінії, розподільчі коробки, промислові електричні шафи та інші елементи внутрішньої електричної інфраструктури.

Категорія CAT IV

Обладнання категорії CAT IV розраховане на застосування поблизу первинного джерела електроживлення, де можливі значні імпульсні перенапруги. Прикладами є вимірювання на електролічильниках, вводах живлення, повітряних або підземних лініях електропередачі та інших ділянках, розташованих на рівні джерела низьковольтної установки.

У середовищах CAT III або CAT IV тестові щупи TL175 необхідно використовувати з повністю висунутим обмежувачем наконечника. У такому положенні зменшується відкрита металева частина щупа, що допомагає знизити ймовірність виникнення електричної дуги внаслідок короткого замикання. Коли обмежувач повністю прибраний, довжина відкритого наконечника становить 19 мм, а щуп відповідає категорії 1000 В CAT II.

Технічні характеристики Fluke TL-175 TwistGuard

Сумісність із мультиметрами та вимірювальними приладами

На стороні підключення до приладу використовуються стандартні захищені роз’єми 4 мм. Вони сумісні з вимірювальними приладами, обладнаними відповідними гніздами типу «мама» 4 мм. Завдяки цьому Fluke TL-175 можна використовувати з багатьма цифровими мультиметрами, електричними тестерами та іншими приладами, якщо конструкція їхніх входів і допустимі електричні параметри відповідають характеристикам проводів.

Перед підключенням необхідно перевірити документацію конкретного мультиметра. Під час спільного використання приладу, вимірювальних проводів і додаткових аксесуарів загальна допустима категорія безпеки визначається компонентом із найнижчою категорією. Висока категорія проводів не підвищує автоматично категорію мультиметра або встановленої на наконечник насадки.

За умови правильного встановлення аксесуарів AC172 або AC175 на тестові щупи TL175 або TP175 категорія комбінації AC172 або AC175 і TL175 або TP175 відповідає 1000 В CAT III / 600 В CAT IV.

Для яких робіт підходять вимірювальні проводи Fluke TL175

Комплект може використовуватися для вимірювання напруги, струму, опору, перевірки цілісності електричних кіл та виконання інших операцій, які підтримує підключений мультиметр. Самі проводи не визначають функціональність вимірювального приладу, проте забезпечують надійне з’єднання між його входами та досліджуваною точкою.

Fluke TL-175 TwistGuard доцільно застосовувати для таких завдань:

• діагностика електричних щитів і розподільчих шаф;
• перевірка автоматичних вимикачів, контакторів і реле;
• обслуговування промислового електрообладнання;
• пошук несправностей у стаціонарній проводці;
• перевірка електричних машин і систем керування;
• ремонт електронної та електротехнічної апаратури;
• вимірювання на клемних колодках і контактних групах;
• лабораторні, сервісні та навчальні вимірювання;
• професійне технічне обслуговування обладнання;
• заміна штатних або зношених щупів мультиметра.

Практичні переваги під час щоденної роботи

Для професійного користувача важливі не лише номінальні характеристики, а й зручність інструменту в реальних умовах. Поворотне регулювання наконечника дозволяє швидко адаптувати щупи без встановлення окремих захисних ковпачків. Користувачеві не потрібно зберігати знімні деталі або ризикувати їх втратою: обмежувач інтегрований у конструкцію рукоятки.

Контрастна двошарова ізоляція спрощує щоденний візуальний контроль. Гнучкий силіконовий кабель зручно укладається в сумку з приладом і не стає надмірно жорстким за низької температури. Посилені місця переходу проводу зменшують навантаження на найбільш уразливі ділянки під час багаторазового згинання.

Червоний і чорний кольори проводів забезпечують звичне розрізнення вимірювальних каналів. Ергономічна форма рукояток допомагає впевнено утримувати щупи, а регульований ізоляційний захист дає змогу підібрати оптимальне співвідношення між доступом до контакту та рівнем захисту.

Рекомендації з безпечного використання

Перед кожним вимірюванням необхідно оглянути проводи, рукоятки, роз’єми, ізоляцію та металеві наконечники. Не використовуйте комплект за наявності тріщин, порізів, деформацій, слідів перегрівання, оголеного внутрішнього шару або підвищеного електричного опору. Якщо через зовнішній червоний або чорний шар видно білу ізоляцію WearGuard™, проводи потрібно замінити.

Не допускається використання Fluke TL-175 вище максимальних номінальних параметрів. У середовищах CAT III та CAT IV необхідно повністю висунути захисний обмежувач наконечника та переконатися, що у відповідному вікні видно правильне позначення категорії. Не можна торкатися пальцями металевої частини щупа або виходити за межі захисного упору на рукоятці.

Перед початком вимірювання слід переконатися, що роз’єми щільно встановлені у входах мультиметра, а сам прилад переведений у правильний режим. Особливо важливо перевіряти положення проводу в струмовому вході мультиметра: помилкове підключення може призвести до короткого замикання під час вимірювання напруги.

Не використовуйте вимірювальні проводи у мокрих або вологих місцях. Очищення слід виконувати м’якою тканиною, зволоженою водою з невеликою кількістю м’якого мийного засобу. Не можна занурювати виріб у рідину. Після очищення проводи мають повністю висохнути до наступного використання.

Важливі відомості щодо категорій і сумісності

Під час формування вимірювального комплекту необхідно враховувати характеристики всіх його компонентів. Якщо мультиметр, проводи або встановлені аксесуари мають різні категорії, для всієї комбінації застосовується найнижча допустима категорія. Аналогічно не можна перевищувати найнижче значення максимально допустимої напруги або струму серед усіх використаних компонентів.

Регулювання довжини відкритого наконечника також впливає на допустиме застосування. Коли захисний обмежувач повністю прибраний і відкрита частина наконечника становить 19 мм, щуп має категорію 1000 В CAT II. Для середовищ CAT III або CAT IV захисний обмежувач має бути повністю висунутий, щоб скоротити відкриту металеву частину та зменшити ризик випадкового замикання між провідниками.

Чому варто купити Fluke TL-175 TwistGuard

Fluke TL-175 — це не просто змінні проводи для мультиметра, а професійне вимірювальне приладдя, конструкція якого орієнтована на безпеку та тривалу експлуатацію. Система TwistGuard™ допомагає адаптувати наконечник до різних умов вимірювання, WearGuard™ забезпечує наочний контроль стану оболонки, а подвійна силіконова ізоляція поєднує гнучкість, температурну стійкість і механічну витривалість.

Ця модель буде вдалим вибором для користувачів, яким потрібні оригінальні вимірювальні проводи Fluke, надійні щупи для цифрового мультиметра або професійний комплект для роботи в електричних установках різних категорій. Високі категорії безпеки, стандартні роз’єми 4 мм і регульована довжина наконечника роблять TL-175 універсальним рішенням для сервісного, промислового та лабораторного застосування.

Купуючи вимірювальні проводи Fluke TL-175 TwistGuard, ви отримуєте продуманий комплект для регулярної діагностики електричних систем. Він підходить як для заміни пошкоджених штатних щупів, так і для оснащення професійного мультиметра більш функціональними проводами з контрольованою довжиною відкритого наконечника.

Комплектація

• один червоний вимірювальний провід Fluke TL-175 із тестовим щупом;
• один чорний вимірювальний провід Fluke TL-175 із тестовим щупом.

Поширені запитання про Fluke TL-175 TwistGuard

Чи можна використовувати ці проводи з мультиметром іншого виробника?

Так, якщо мультиметр має сумісні стандартні гнізда типу «мама» 4 мм для захищених штекерів. Перед використанням потрібно перевірити конструкцію входів, категорію безпеки та допустимі параметри конкретного приладу.

Як змінити довжину відкритого наконечника?

Довжина регулюється поворотом рукоятки вимірювального щупа. Інтегрований ізоляційний обмежувач переміщується вздовж наконечника та змінює довжину його неізольованої частини від 19 мм або 3/4 дюйма до 4 мм або 4/25 дюйма.

Що означає білий шар під зовнішньою ізоляцією?

Білий внутрішній шар є частиною системи WearGuard™. Якщо він став видимим через поріз, потертість або інше пошкодження зовнішньої червоної чи чорної оболонки, це вказує на необхідність заміни вимірювальних проводів.

Який максимальний струм підтримують Fluke TL175?

Максимально допустимий струм становить 10 А. Під час вимірювань також потрібно враховувати допустимий струм мультиметра, встановлений запобіжник, режим роботи приладу та характеристики всіх додаткових аксесуарів.

За якої температури можна використовувати проводи?

Умови експлуатації становлять від -20 до 55 °C. Допустима висота експлуатації — 2000 м.

Яким стандартам відповідає модель?

Вимірювальні проводи відповідають вимогам EN61010-031. В інструкції зазначена відповідність EN61010-031:2002+A1:2008.

Чи підходять щупи для роботи в електричних щитах?

Модель має категорії CAT III 1000 В і CAT IV 600 В, але використовувати її потрібно відповідно до інструкції. У середовищах CAT III або CAT IV захисний обмежувач наконечника має бути повністю висунутий, а загальна категорія всього вимірювального комплекту визначається компонентом із найнижчими характеристиками.

Замовити вимірювальні проводи Fluke TL-175 TwistGuard в Україні

Замовити Fluke TL-175 TwistGuard варто для професійного мультиметра, сервісної майстерні, електротехнічної лабораторії, виробничого підприємства або виїзної бригади. Комплект поєднує регульований наконечник, подвійну силіконову ізоляцію, візуальний контроль зношування та високі категорії електричної безпеки.

Перед оформленням замовлення перевірте сумісність роз’ємів із вашим вимірювальним приладом і переконайтеся, що характеристики комплекту відповідають запланованим умовам експлуатації. Fluke TL-175 TwistGuard — практичний вибір для спеціалістів, які цінують надійний контакт, гнучкість проводів, довговічність і можливість адаптувати довжину наконечника до конкретного вимірювального завдання.
