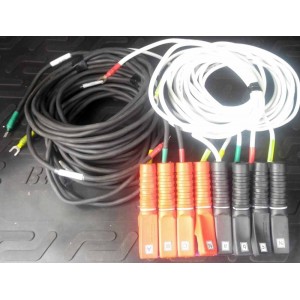

Вимірювальні проводи КИК-4.2 для приладу К540-3

КИК-4.2 — комплект гнучких вимірювальних проводів, призначений для підключення приладу К540-3 до вимірювальних кіл трансформаторів та іншого електрообладнання. Комплект використовується як з’єднувальна частина вимірювальної схеми, коли потрібно організувати підключення приладу до контрольованих точок обладнання. Завдяки набору з восьми кабелів, об’єднаних у чотири пари, КИК-4.2 дає змогу виконати структуроване підключення відповідно до робочої схеми та призначення вимірювача К540-3.

Основне призначення комплекту — забезпечити фізичне з’єднання між вимірювальним приладом і точками електричного кола, у яких проводяться необхідні вимірювання. Це спеціалізований аксесуар для К540-3, тому під час вибору важливо орієнтуватися саме на сумісність із цією моделлю приладу. Такий підхід особливо важливий для професійного вимірювального обладнання, де схема підключення, кількість ліній і типи контактних елементів мають відповідати конкретному завданню.

Призначення комплекту КИК-4.2

Вимірювальні проводи КИК-4.2 застосовуються разом із приладом К540-3 під час роботи з трансформаторами та електрообладнанням. Сам К540-3 належить до вимірювального обладнання, що використовується для перевірки параметрів силових трансформаторів, тому надійне та зручне підключення до вимірювальних кіл є необхідною частиною підготовки до роботи. Комплект проводів виконує саме цю функцію: з’єднує прилад із потрібними точками контрольованої схеми.

Конфігурація комплекту передбачає 8 кабелів, тобто 4 пари. Така структура відповідає завданням, де необхідно одночасно організувати кілька окремих вимірювальних з’єднань. Парне компонування спрощує логіку підключення та допомагає підтримувати порядок у робочій схемі. Це особливо актуально під час налагоджувальних, сервісних і контрольних робіт, коли оператору важливо чітко розуміти, який провід підключений до конкретної точки.

Довжина проводів 4 метри

Довжина кожного кабелю становить 4 м. Такий запас довжини дає змогу розміщувати прилад на зручній робочій позиції та прокладати проводи до точок підключення без необхідності встановлювати вимірювач безпосередньо біля кожного контакту. Для робіт із трансформаторами й габаритним електрообладнанням це практично, оскільки точки вимірювання можуть бути рознесені в межах установки.

Чотириметрові вимірювальні проводи також полегшують організацію робочого місця: кабелі можна прокласти з урахуванням розташування приладу, обладнання та доступу до контактних точок. При цьому під час експлуатації важливо уникати надмірного натягування, різких перегинів і механічного навантаження на місця з’єднання. Така акуратність допомагає зберігати цілісність комплекту та стабільність контактів у процесі вимірювань.

Схема підключення «рогачик» — затискач «крокодил»

Для КИК-4.2 вказана схема підключення «рогачик» — затискач «крокодил». Це означає, що на кінцях кабелю передбачені різні контактні елементи, орієнтовані на підключення приладу та вимірювального кола. Затискач типу «крокодил» зручний у ситуаціях, коли необхідно зафіксувати провід на доступній струмопровідній точці та зберегти контакт без постійного утримання щупа рукою.

Наявність фіксованого затискача важлива під час багатоточкових підключень: після встановлення контакту оператор може послідовно організувати решту з’єднань відповідно до схеми вимірювання. Водночас правильність підключення завжди має визначатися документацією на прилад К540-3 та конкретним видом робіт. Комплект проводів є з’єднувальним аксесуаром і не замінює вимоги до підготовки електрообладнання, вибору режиму вимірювання та дотримання правил електробезпеки.

Комплектація

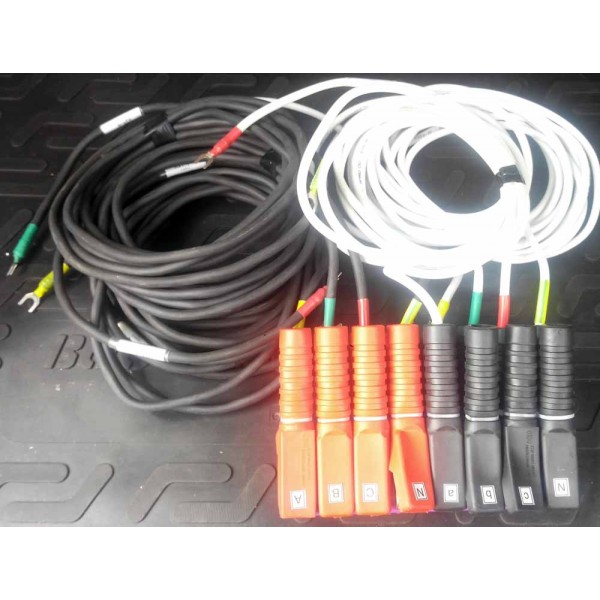

До комплекту входить 8 вимірювальних кабелів, сформованих у 4 пари. Така комплектація дозволяє використовувати набір як цілісний комплект підключення для приладу К540-3. Покупцеві не потрібно формувати набір з окремих одиночних проводів, якщо для його робочої схеми потрібна саме штатна конфігурація КИК-4.2.

• Тип виробу: комплект гнучких вимірювальних проводів.
• Модель: КИК-4.2.
• Сумісний прилад: К540-3.
• Призначення: підключення К540-3 до вимірювальних кіл трансформаторів та електрообладнання.
• Довжина кабелю: 4 м.
• Кількість кабелів: 8 шт.
• Кількість пар: 4.
• Схема підключення: «рогачик» — затискач «крокодил».

Для яких робіт підходять вимірювальні проводи

КИК-4.2 призначений для професійних вимірювальних робіт, у яких використовується К540-3. Комплект може бути потрібний під час підготовки приладу до перевірки трансформаторного та іншого електротехнічного обладнання, а також у процесі технічного обслуговування, діагностики, налагодження чи контрольних вимірювань, якщо відповідна схема передбачає застосування саме цих проводів.

Для сервісних і електротехнічних підрозділів важливо мати комплект проводів, що відповідає приладу, оскільки справність вимірювального тракту залежить не лише від самого вимірювача, а й від коректності зовнішніх з’єднань. Пошкоджений, невідповідний або незручний кабель може ускладнювати підключення, тому під час заміни штатного комплекту варто перевіряти модель аксесуара, довжину, кількість кабелів і тип контактних закінчень.

Переваги конфігурації КИК-4.2

Практичність комплекту визначається його конкретною конфігурацією. Вісім кабелів забезпечують чотири пари підключення, а довжина 4 м дає достатній простір для розміщення приладу відносно контрольованого обладнання. Поєднання наконечника типу «рогачик» із затискачем «крокодил» орієнтоване на роботу з відповідними точками підключення у вимірювальній схемі.

Гнучке виконання проводів спрощує прокладання між приладом і об’єктом вимірювання. Це важливо, коли кабелі потрібно розвести в різні боки, обійти конструктивні елементи обладнання або розташувати так, щоб вони не заважали доступу до панелі К540-3. Водночас довжина 4 м не змінює вимог до безпечної організації робочої зони: проводи слід розміщувати так, щоб уникати випадкового зачеплення, защемлення або пошкодження.

На що звернути увагу перед замовленням

Перед купівлею рекомендується звірити маркування приладу та переконатися, що потрібний комплект призначений саме для К540-3. Це особливо важливо, якщо на підприємстві використовуються декілька вимірювачів або різні комплекти кабелів із подібним зовнішнім виглядом. Для правильного вибору достатньо зіставити модель обладнання, позначення комплекту та схему контактних закінчень.

Також варто враховувати, що в доступному описі КИК-4.2 не наведені окремі електричні параметри самих проводів, зокрема допустимі значення напруги або струму, матеріал провідників, тип ізоляції чи категорія електробезпеки. Тому ці характеристики не слід визначати за аналогією з іншими вимірювальними кабелями. Якщо для конкретної методики вимірювання вони критичні, їх потрібно уточнювати за технічною документацією або специфікацією на комплект.

Правильна організація підключення

Під час роботи з вимірювальними проводами важливо дотримуватися схеми, передбаченої для К540-3. Перед підключенням слід перевірити стан кабелів, контактних елементів і місць з’єднання. Проводи не повинні мати видимих механічних пошкоджень, а контактні частини мають бути придатними для надійного з’єднання з відповідними точками обладнання.

Після завершення вимірювань комплект доцільно від’єднувати послідовно та укладати без сильного перекручування. Для набору з восьми кабелів організоване зберігання особливо корисне: воно зменшує ризик заплутування, полегшує наступну підготовку до роботи та допомагає швидко перевірити наявність усіх чотирьох пар.

КИК-4.2 як спеціалізований аксесуар до К540-3

Вимірювальні проводи КИК-4.2 варто розглядати не як універсальний побутовий комплект щупів, а як спеціалізований елемент підключення для професійного приладу К540-3. Його ключові параметри — сумісність із конкретною моделлю, довжина 4 м, вісім кабелів у чотирьох парах та схема «рогачик» — «крокодил» — безпосередньо визначають призначення комплекту.

Якщо потрібно відновити або доукомплектувати робочий комплект К540-3, КИК-4.2 дає можливість отримати набір проводів із зазначеною конфігурацією для підключення до вимірювальних кіл трансформаторів та електрообладнання. Це рішення для фахівців, яким важливо зберегти зрозумілу структуру підключення та використовувати аксесуар, орієнтований на конкретний вимірювальний прилад.
