Адаптер інтерфейсу National Instruments NI GPIB-USB-HS

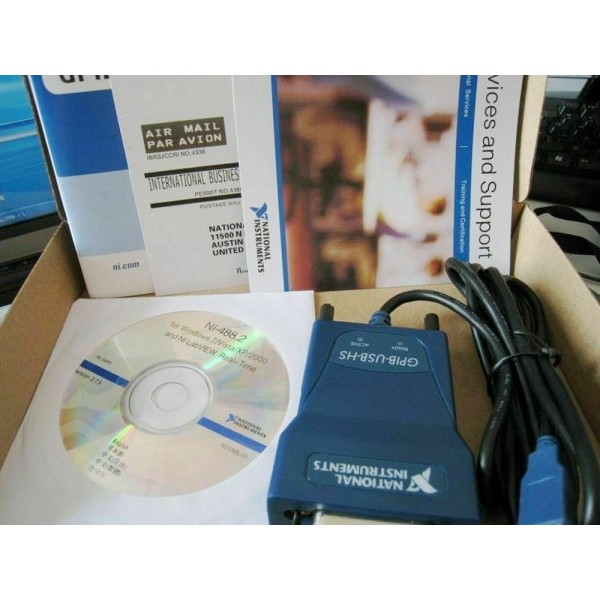

National Instruments NI GPIB-USB-HS — інтерфейсний адаптер для підключення та керування вимірювальними, лабораторними й іншими програмованими приладами з інтерфейсом GPIB через USB-порт комп’ютера. Пристрій виконує функцію контролера IEEE 488 і дає змогу інтегрувати обладнання з GPIB у комп’ютерну систему без встановлення внутрішньої плати розширення. Такий формат особливо зручний, коли потрібно працювати з приладами через ноутбук або настільний ПК, використовуючи стандартний USB-інтерфейс.

Модель NI GPIB-USB-HS повністю сумісна зі стандартом IEEE 488.2 та розрахована на високошвидкісний обмін даними між комп’ютером і GPIB-приладами. Адаптер підтримує керування до 14 програмованих пристроїв у шині GPIB. Для підключення приладу не потрібен окремий GPIB-кабель: адаптер підключається безпосередньо до GPIB-інтерфейсу обладнання, а зв’язок із комп’ютером здійснюється через USB.

Для чого потрібен NI GPIB-USB-HS

GPIB, також відомий як IEEE 488, широко використовується у вимірювальній та лабораторній техніці для дистанційного керування приладами, передавання результатів вимірювань і побудови автоматизованих тестових систем. Якщо комп’ютер не має спеціалізованого GPIB-контролера, адаптер National Instruments NI GPIB-USB-HS забезпечує потрібний інтерфейс через USB. Це дозволяє підключати сумісне обладнання до сучасної комп’ютерної системи без додаткового монтажу всередині ПК.

Адаптер може використовуватися під час налаштування лабораторних стендів, автоматизації вимірювань, збору даних, керування програмованими приладами та обміну командами між комп’ютером і обладнанням, оснащеним GPIB. Конкретні функції системи залежать від можливостей підключеного приладу та програмного забезпечення, з яким він працює.

Висока швидкість обміну даними

NI GPIB-USB-HS використовує Hi-Speed USB 2.0 зі швидкістю сигналізації до 480 Мбіт/с. Для GPIB виробник вказує продуктивність 3-wire до 1830 КБ/с, а в режимі HS488 — до 7230 КБ/с. Завдяки цьому адаптер підходить не лише для передавання команд керування, а й для задач, де важлива швидка передача масивів вимірювальних даних між приладом і комп’ютером.

Керування до 14 GPIB-приладів

Однією з ключових можливостей NI GPIB-USB-HS є підтримка керування до 14 програмованих GPIB-приладів. Це важливо для систем, у яких один комп’ютер повинен взаємодіяти одразу з кількома пристроями. Через GPIB можна організувати єдину вимірювальну або тестову конфігурацію та централізовано передавати команди, запитувати результати й координувати роботу обладнання.

Сумісність з IEEE 488.2

National Instruments NI GPIB-USB-HS повністю відповідає IEEE 488.2. Цей стандарт визначає принципи керування та обміну даними між контролером і програмованими приладами через GPIB. Підтримка IEEE 488.2 робить адаптер придатним для роботи з широким класом сумісного вимірювального обладнання, зокрема з приладами сторонніх виробників, якщо вони використовують стандартний інтерфейс GPIB.

Програмне забезпечення NI-488.2

Для роботи GPIB-обладнання National Instruments використовується драйвер NI-488.2. Для моделі GPIB-USB-HS виробник передбачає ліцензію на це програмне забезпечення. NI-488.2 забезпечує взаємодію операційної системи та програм із GPIB-контролером, а також використовується для виявлення підключених приладів і роботи з ними.

Важливо враховувати, що одного NI-VISA недостатньо для повноцінної роботи апаратного GPIB-інтерфейсу NI: для GPIB-USB-HS необхідний сумісний драйвер NI-488.2. Підтримка конкретної операційної системи залежить від версії драйвера, тому перед встановленням варто перевірити відповідність версії NI-488.2 операційній системі та програмному середовищу, яке використовується на комп’ютері.

Живлення без окремого блока живлення

Адаптер отримує живлення безпосередньо від USB-шини комп’ютера. Максимальне споживання для GPIB-USB-HS становить до 500 мА. Окреме джерело живлення для самого адаптера не потрібне, що спрощує підключення та дозволяє використовувати пристрій у мобільних і стаціонарних вимірювальних системах.

Компактний формат

Габарити NI GPIB-USB-HS становлять приблизно 8,5 × 6,6 × 2,5 см. Компактний корпус полегшує розміщення адаптера біля вимірювального обладнання та не потребує окремого місця для монтажу. Робочий температурний діапазон пристрою — від 0 до +55 °C.

Вбудованого GPIB-аналізатора в цій моделі немає. Основне призначення GPIB-USB-HS — виконувати роль USB–GPIB контролера для керування приладами та обміну даними відповідно до IEEE 488.2.

Переваги підключення через USB–GPIB

Використання зовнішнього USB-GPIB адаптера дає змогу зберегти працездатність обладнання з інтерфейсом IEEE 488 у комп’ютерних системах, де немає вбудованого GPIB-порту. Це зручно під час модернізації робочого місця: вимірювальний прилад може залишатися тим самим, а зв’язок із новішим комп’ютером організовується через USB.

Такий підхід також спрощує перенесення контролера між різними робочими місцями. На відміну від внутрішньої плати, зовнішній адаптер не потребує відкривання корпусу ПК та встановлення в слот розширення. Для початку роботи необхідно підключити GPIB-USB-HS до сумісного приладу, з’єднати його з USB-портом комп’ютера та встановити відповідне програмне забезпечення NI-488.2.

Основні характеристики National Instruments NI GPIB-USB-HS

• Тип пристрою: USB–GPIB контролер для керування програмованими приладами.
• Інтерфейс GPIB: IEEE 488 / IEEE 488.2.
• Інтерфейс комп’ютера: Hi-Speed USB 2.0.
• Швидкість USB-сигналізації: до 480 Мбіт/с.
• Продуктивність 3-wire: до 1830 КБ/с.
• Продуктивність HS488: до 7230 КБ/с.
• Кількість керованих GPIB-приладів: до 14.
• Живлення: від USB-шини.
• Максимальний струм живлення: до 500 мА.
• Робоча температура: від 0 до +55 °C.
• Габарити: приблизно 8,5 × 6,6 × 2,5 см.
• Вбудований GPIB-аналізатор: немає.
• Драйвер: NI-488.2.

Кому підійде цей адаптер

NI GPIB-USB-HS доцільно використовувати там, де потрібно підключити до комп’ютера наявний програмований прилад з GPIB або побудувати систему керування кількома пристроями IEEE 488. Адаптер може бути корисним у лабораторіях, сервісних підрозділах, навчальних і виробничих вимірювальних системах, де GPIB залишається робочим стандартом обміну даними між обладнанням і комп’ютером.

Перед купівлею рекомендується перевірити, чи має ваш прилад стандартний інтерфейс GPIB та чи підтримує потрібні команди керування. Також слід переконатися, що для операційної системи комп’ютера доступна сумісна версія NI-488.2. Це особливо важливо для вже сформованих вимірювальних комплексів, у яких використовуються конкретні версії програмного забезпечення.

Підключення та підготовка до роботи

Типова схема використання NI GPIB-USB-HS передбачає встановлення сумісної версії NI-488.2, підключення адаптера до USB-порту комп’ютера та з’єднання з GPIB-роз’ємом приладу. Після цього програмне середовище може використовувати контролер для обміну командами й даними з підключеним обладнанням. Для систем, у яких застосовується NI-VISA, драйвер NI-488.2 також залишається необхідним компонентом для роботи апаратного GPIB-контролера.

Під час введення адаптера в експлуатацію важливо врахувати сумісність версії драйвера з операційною системою та програмами, що використовуються для керування приладами. Якщо GPIB-USB-HS встановлюється у вже наявний вимірювальний комплекс, доцільно перевірити конфігурацію адрес GPIB і параметри програмного забезпечення, щоб зберегти коректний обмін із кожним підключеним пристроєм.

Практичне рішення для автоматизованих вимірювань

Модель буде доречною насамперед у випадках, коли необхідно підключити GPIB-обладнання без встановлення внутрішньої плати в комп’ютер. Живлення від USB, компактні розміри та підтримка NI-488.2 спрощують організацію підключення, а сумісність зі стандартом IEEE 488.2 дає змогу працювати з програмованими GPIB-приладами різних виробників за умови їхньої відповідності цьому стандарту.
