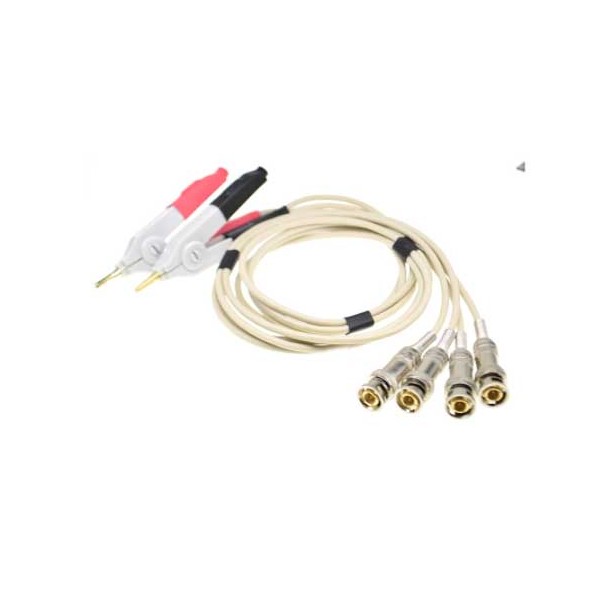

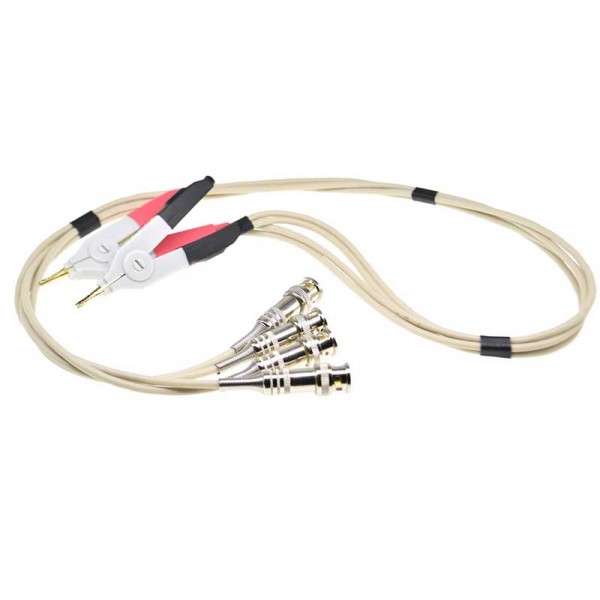

Затискачі Кельвіна KC-BNC для чотирипровідних вимірювань

Затискачі Кельвіна KC-BNC — вимірювальний аксесуар для підключення компонентів до приладів, що працюють за чотирипровідною схемою. Вони призначені для вимірювання опору, ємності та індуктивності компонентів із використанням сумісних вимірювачів опору, LCR- та RLC-метрів. Підключення до вимірювального приладу виконується через роз'єми типу BNC, а довжина проводу становить 60 см.

KC-BNC можуть застосовуватися з вимірювальним обладнанням HP, Agilent, Anritsu, Applent та іншими приладами, конструкція й схема підключення яких передбачають відповідне BNC-з'єднання та чотирипровідний метод вимірювання. Також ці затискачі використовують під час модернізації популярного LCR-вимірювача DER EE DE-5000 із застосуванням колодок TL-21 або TL-22.

Для чого потрібні затискачі Кельвіна KC-BNC

Під час вимірювання електричних параметрів компонентів важливе значення має не лише сам вимірювальний прилад, а й спосіб підключення досліджуваного елемента. Особливо це помітно під час роботи з малими значеннями опору, коли опір проводів і контактів може стати помітною складовою результату. Саме для таких завдань у вимірювальній техніці застосовується чотирипровідна схема, яку також називають методом Кельвіна.

У традиційній двопровідній схемі ті самі провідники використовуються для подавання вимірювального сигналу та визначення параметра. Чотирипровідне підключення передбачає розділення відповідних ланцюгів. Це дає вимірювальному приладу можливість виконувати вимірювання за схемою, у якій вплив сполучних проводів на результат може бути суттєво зменшений порівняно зі звичайним двопровідним підключенням.

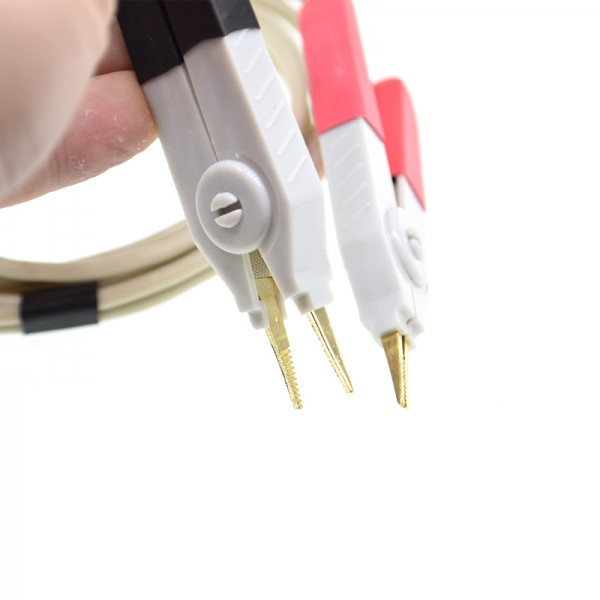

Конструкція затискачів Кельвіна зручна тим, що підключення до виводу компонента виконується без необхідності утримувати звичайні щупи вручну протягом усього вимірювання. Затискач фіксується на контакті досліджуваного елемента, після чого можна виконувати вимірювання відповідно до можливостей підключеного LCR-, RLC-метра або вимірювача опору.

Чотирипровідна схема вимірювання

Основною особливістю KC-BNC є підтримка чотирипровідної схеми вимірювання. Такий спосіб підключення широко використовується у вимірювальній техніці, коли необхідно відокремити ланцюги, через які формується вимірювальний сигнал, від ланцюгів, за якими прилад визначає параметри досліджуваного компонента.

Для вимірювання опору це особливо актуально в тих випадках, коли власний опір вимірювальних проводів уже не можна вважати незначним порівняно з опором досліджуваного об'єкта. За правильного підключення вимірювання виконується відповідно до чотирипровідного принципу, закладеного у відповідному приладі. Саме тому затискачі Кельвіна застосовуються разом із міліомметрами, вимірювачами опору та іншими приладами, що підтримують такий спосіб роботи.

Модель KC-BNC на сторінці товару також заявлена для вимірювання ємності та індуктивності компонентів із сумісними LCR- і RLC-метрами. Таким чином, аксесуар може використовуватися не лише під час роботи з резистивними елементами, а й під час підключення компонентів, параметри яких визначаються за допомогою LCR-вимірювального обладнання.

Підключення через BNC

З боку вимірювального приладу затискачі KC-BNC оснащені підключенням типу BNC. Такий формат використовується в різних видах лабораторного та сервісного вимірювального обладнання. Перед використанням необхідно переконатися, що конкретний прилад має відповідні роз'єми та підтримує схему підключення, для якої призначені затискачі.

Наявність BNC-з'єднання робить KC-BNC придатними насамперед для обладнання, де чотирипровідний вимірювальний тракт виведений через відповідні роз'єми. У вихідному описі зазначено можливість використання затискачів із LCR- та RLC-метрами виробників HP, Agilent, Anritsu та Applent. Конкретну сумісність із певною моделлю приладу варто визначати за типом його вимірювальних входів і схемою підключення.

Використання з LCR- та RLC-метрами

LCR- та RLC-вимірювачі застосовуються для визначення параметрів пасивних електронних компонентів. Залежно від функціональності конкретного приладу за їх допомогою можна вимірювати опір, індуктивність, ємність та інші пов'язані параметри. Щоб підключити компонент до вимірювального тракту, потрібен відповідний комплект проводів, щупів або затискачів.

Затискачі Кельвіна KC-BNC виконують саме функцію такого вимірювального з'єднання. Вони дають змогу зафіксувати контакти на виводах досліджуваного компонента та під'єднати його до сумісного приладу за чотирипровідною схемою. Це може бути корисно під час лабораторних вимірювань, перевірки електронних компонентів, ремонту обладнання або інших робіт, де використовується відповідний вимірювач опору, LCR- чи RLC-метр.

Водночас можливості вимірювання визначаються самим підключеним приладом. KC-BNC є вимірювальним аксесуаром і забезпечують з'єднання компонента з обладнанням, але діапазони, частоти тестового сигналу, точність і перелік параметрів залежать від характеристик конкретного вимірювача.

KC-BNC для модернізації DER EE DE-5000

Окремий варіант використання KC-BNC, зазначений для цього товару, — модернізація LCR-вимірювача DER EE DE-5000. DE-5000 є вимірювачем, для якого використовуються фірмові аксесуари та колодки підключення. Затискачі KC-BNC можна адаптувати для роботи з цим приладом через колодку TL-21 або TL-22.

Для такої модернізації частину KC-BNC з боку підключення до вимірювального приладу обрізають, після чого провідники впаюють у колодку TL-21 або TL-22 приладу DER EE DE-5000. Тобто використання KC-BNC із DE-5000 у цьому варіанті передбачає не пряме штатне BNC-підключення, а перероблення кабелю та його монтаж у відповідну колодку.

Таку операцію слід виконувати лише за умови розуміння схеми підключення та призначення провідників. Після перероблення правильність роботи вимірювального комплекту залежить від правильного з'єднання контактів відповідно до чотирипровідної схеми DE-5000 та використовуваної колодки TL-21 або TL-22.

Довжина вимірювального проводу

Довжина проводу KC-BNC становить 60 см. Це важлива характеристика під час організації робочого місця, оскільки визначає відстань, на якій досліджуваний компонент можна розмістити від вимірювального приладу. Перед придбанням варто врахувати розташування обладнання, особливості стенда та спосіб фіксації досліджуваного об'єкта.

Для настільних вимірювань довжина кабелю також впливає на зручність розміщення затискачів відносно приладу. Якщо KC-BNC планується використовувати у складі постійного лабораторного стенда або після модернізації DE-5000, доцільно заздалегідь оцінити розташування приладу та точки підключення компонента з урахуванням зазначених 60 см.

Основні характеристики KC-BNC

• Тип аксесуара: затискачі Кельвіна.
• Модель: KC-BNC.
• Схема вимірювання: чотирипровідна.
• Призначення: підключення компонентів для вимірювання опору, ємності та індуктивності.
• Сумісні типи обладнання: вимірювачі опору, LCR-метри, RLC-метри з відповідною схемою підключення.
• Тип роз'єму з боку приладу: BNC.
• Довжина проводу: 60 см.
• Заявлені виробники сумісного вимірювального обладнання: HP, Agilent, Anritsu, Applent.
• Можливість адаптації: модернізація DER EE DE-5000 із використанням колодки TL-21 або TL-22.

На що звернути увагу перед підключенням

Перед використанням KC-BNC потрібно перевірити не лише наявність BNC-роз'ємів на приладі, а й відповідність схеми його вимірювальних входів чотирипровідному підключенню. Однаковий зовнішній тип роз'єму сам по собі не є підтвердженням електричної сумісності, тому орієнтуватися слід на документацію конкретного вимірювача та призначення його входів.

Під час роботи з компонентами важливо правильно встановлювати затискачі на їхніх виводах відповідно до методики вимірювання, рекомендованої виробником приладу. Для різних LCR-, RLC-метрів та вимірювачів опору порядок підключення, налаштування режиму й підготовка до вимірювання можуть відрізнятися, тому KC-BNC слід розглядати як елемент вимірювального тракту, що використовується разом із конкретним обладнанням.

Де можуть використовуватися затискачі KC-BNC

Затискачі Кельвіна такого типу можуть застосовуватися під час перевірки електронних компонентів у лабораторії, майстерні або на вимірювальному стенді, якщо робота виконується сумісним приладом. Вони актуальні для завдань, у яких необхідне чотирипровідне підключення компонента та зручна фіксація контактів під час вимірювання.

KC-BNC можуть бути корисними під час роботи з вимірювачами опору, а також LCR- та RLC-метрами, коли штатна схема приладу передбачає під'єднання через BNC. Завдяки цьому один комплект можна розглядати як спеціалізований вимірювальний аксесуар для обладнання відповідного типу, а також як основу для описаної модернізації DER EE DE-5000.

Затискачі Кельвіна KC-BNC — спеціалізований аксесуар для вимірювальної техніки

KC-BNC призначені для користувачів, яким потрібне чотирипровідне підключення компонентів до вимірювального обладнання. Модель має провід довжиною 60 см і роз'єми BNC з боку приладу, використовується для вимірювання опору, ємності та індуктивності із сумісними вимірювачами та може застосовуватися з обладнанням HP, Agilent, Anritsu й Applent за умови відповідності інтерфейсу та схеми підключення.

Для власників DER EE DE-5000 KC-BNC також можуть використовуватися як основа для модернізації вимірювального комплекту: частина кабелю з боку приладу переробляється, а провідники підключаються до колодки TL-21 або TL-22. Таким чином, KC-BNC поєднують стандартний варіант роботи з обладнанням, що має відповідні BNC-входи, та можливість адаптації до DE-5000 за описаною схемою.
