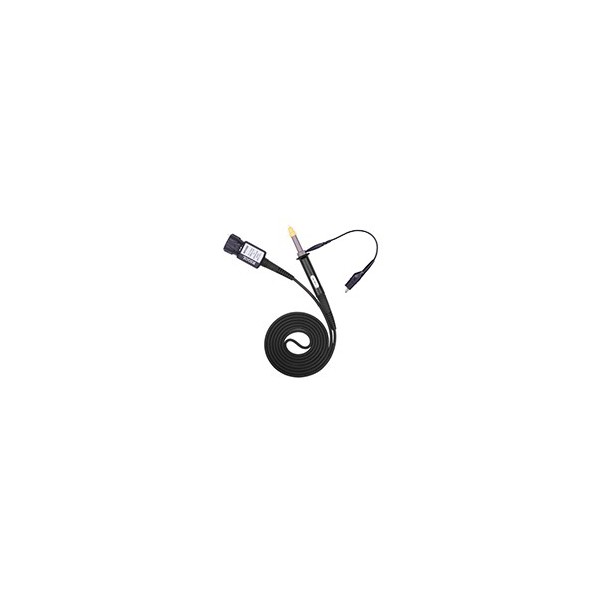

Осцилографічний пробник RIGOL RP3500

Осцилографічний пробник RIGOL RP3500 призначений для підключення досліджуваного електричного сигналу до осцилографа та роботи в смузі частот до 500 МГц. Модель має коефіцієнт ослаблення ×10, максимальну вхідну напругу 300 В у категорії CAT II, вхідний опір 10 МОм ±2% і вхідну ємність 13 пФ ±3 пФ. Таке поєднання параметрів дає змогу використовувати пробник під час вимірювань, де важливі достатня смуга пропускання, контрольоване навантаження на досліджуване коло та коректне узгодження з входом осцилографа.

RP3500 розрахований на роботу з осцилографами RIGOL серій DS1000B, DS1000CA, DS1000D, DS1000E та DS6000. Довжина кабелю становить 1,4 м, а маса пробника — 56 г. Діапазон компенсації ємності 6–24 пФ дає можливість налаштувати пробник відповідно до вхідної ємності осцилографа в межах зазначеного діапазону.

Основні характеристики RIGOL RP3500

• Тип: осцилографічний пробник;
• Модель: RP3500;
• Бренд: RIGOL;
• Коефіцієнт ослаблення: ×10;
• Смуга пропускання за рівнем 3 дБ: 0–500 МГц;
• Максимальна вхідна напруга: 300 В CAT II;
• Вхідний опір: 10 МОм ±2%;
• Вхідна ємність: 13 пФ ±3 пФ;
• Діапазон компенсації ємності: 6–24 пФ;
• Довжина кабелю: 1,4 м;
• Маса: 56 г;
• Сумісність: осцилографи RIGOL серій DS1000B, DS1000CA, DS1000D, DS1000E, DS6000.

Смуга пропускання до 500 МГц

Однією з основних характеристик осцилографічного пробника є його смуга пропускання. Для RIGOL RP3500 вона становить від 0 до 500 МГц за рівнем 3 дБ. Цей параметр визначає частотний діапазон, у якому пробник розрахований передавати сигнал на вхід осцилографа відповідно до заявлених характеристик.

Під час вибору пробника смугу пропускання варто розглядати разом із параметрами самого осцилографа та частотним складом сигналу, який необхідно дослідити. Пробник є частиною вимірювального тракту, тому його характеристики безпосередньо впливають на те, який сигнал надходить на вхід приладу. Значення до 500 МГц робить RP3500 придатним для роботи з осцилографами та сигналами, для яких потрібна відповідна високочастотна смуга.

Коефіцієнт ослаблення ×10

RIGOL RP3500 працює з коефіцієнтом ослаблення ×10. Це означає, що сигнал, який подається через пробник на осцилограф, зменшується у десять разів відносно напруги в точці вимірювання. Під час роботи важливо, щоб налаштування коефіцієнта пробника в осцилографі відповідало фактичному значенню ×10. У такому разі прилад може коректно відображати масштаб напруги на екрані.

Режим ×10 широко застосовується в осцилографічних вимірюваннях, оскільки дає змогу поєднати розширення допустимого діапазону сигналів із високим вхідним опором пробника. Для RP3500 вхідний опір заявлений на рівні 10 МОм ±2%, що є важливою частиною його електричних характеристик.

Максимальна вхідна напруга 300 В CAT II

Максимальна вхідна напруга для пробника RP3500 становить 300 В CAT II. Під час вимірювань цей параметр необхідно враховувати разом із характеристиками осцилографа, особливостями досліджуваного кола та правилами електробезпеки. Не слід перевищувати допустиму вхідну напругу, зазначену для пробника.

Позначення CAT II вказує на категорію вимірювання, у межах якої виробником задано значення максимальної напруги 300 В. Тому під час вибору RP3500 для конкретного завдання важливо оцінювати не лише номінальну напругу сигналу, а й умови, у яких виконується вимірювання.

Вхідний опір 10 МОм ±2%

Вхідний опір осцилографічного пробника впливає на навантаження, яке вимірювальний тракт створює для досліджуваного кола. У RIGOL RP3500 цей параметр становить 10 МОм ±2%. Високе значення вхідного опору допомагає зменшити вплив підключеного пробника на електричний режим точки вимірювання, особливо в порівнянні з прямим підключенням до входу з нижчим опором.

Для практичної роботи значення 10 МОм важливо враховувати разом із вхідною ємністю та частотою сигналу. На низьких частотах домінуюче значення часто має опір, тоді як зі зростанням частоти дедалі більшого значення набуває ємнісна складова. Саме тому в характеристиках RP3500 окремо вказані і вхідний опір, і вхідна ємність.

Вхідна ємність 13 пФ ±3 пФ

Вхідна ємність RIGOL RP3500 становить 13 пФ ±3 пФ. Ємність пробника є важливим параметром під час дослідження швидкозмінних сигналів, імпульсів і високочастотних процесів, оскільки разом з опорами досліджуваного кола вона може впливати на форму та фронти сигналу.

Під час підключення до електронної схеми пробник стає частиною вимірювального кола. Тому для отримання коректного результату потрібно враховувати не лише смугу пропускання, а й навантаження, яке створюють вхідний опір і ємність. Для RP3500 виробником вказані конкретні значення цих параметрів, що дає змогу оцінити його відповідність вимогам конкретного вимірювання.

Компенсація ємності 6–24 пФ

Пробник має діапазон компенсації ємності 6–24 пФ. Компенсація потрібна для узгодження частотної характеристики пробника з вхідними параметрами осцилографа. Правильно налаштований пробник допомагає передавати прямокутні та імпульсні сигнали без характерних спотворень, пов’язаних із недостатньою або надмірною компенсацією.

Перед точними вимірюваннями доцільно перевіряти компенсацію пробника на калібрувальному сигналі осцилографа, якщо така можливість передбачена самим приладом. Налаштування виконують так, щоб форма тестового прямокутного сигналу відображалася без помітного заокруглення фронтів або надмірного викиду. Для RP3500 можливий діапазон компенсації становить від 6 до 24 пФ.

Кабель довжиною 1,4 м

Довжина кабелю RIGOL RP3500 становить 1,4 м. Така довжина дає змогу розмістити осцилограф на робочому столі та підключатися до потрібної точки схеми без необхідності розташовувати прилад безпосередньо біля об’єкта вимірювання. Маса пробника становить 56 г.

Під час високочастотних вимірювань важливе значення має не лише сам кабель, а й спосіб підключення до кола. Щоб зменшити додаткові наведення та спотворення, зазвичай прагнуть робити шлях підключення до контрольної точки та загального проводу настільки коротким, наскільки це дозволяє конкретне вимірювальне завдання.

Сумісність з осцилографами RIGOL

За даними для моделі RP3500, осцилографічний пробник сумісний з осцилографами RIGOL серій DS1000B, DS1000CA, DS1000D, DS1000E та DS6000. Це дає змогу використовувати його як вимірювальний аксесуар у складі відповідних осцилографічних систем RIGOL.

Перед придбанням пробника для конкретної моделі осцилографа доцільно звірити серію приладу з переліком сумісності. Якщо осцилограф належить до однієї із зазначених серій, RP3500 відповідає заявленому переліку сумісних моделей. Для приладів інших серій або інших виробників сумісність у вихідних характеристиках цієї моделі не зазначена, тому її варто перевіряти окремо.

Що врахувати під час роботи з осцилографічним пробником

Для отримання достовірних результатів пробник і осцилограф слід розглядати як єдину вимірювальну систему. Навіть якщо осцилограф має достатню смугу пропускання, параметри пробника також обмежують загальний вимірювальний тракт. У випадку RP3500 основними значеннями для оцінки є смуга 0–500 МГц, коефіцієнт ×10, вхідний опір 10 МОм ±2%, вхідна ємність 13 пФ ±3 пФ і компенсація 6–24 пФ.

Також важливо правильно встановити в осцилографі коефіцієнт пробника ×10. Якщо в налаштуваннях каналу вибрано інше значення, числові показання напруги на екрані можуть не відповідати фактичному масштабу в точці вимірювання. Перед роботою з імпульсними та високочастотними сигналами варто перевірити компенсацію пробника.

Осцилографічний пробник RIGOL RP3500 — ключові параметри вибору

Якщо потрібен осцилографічний пробник RIGOL із смугою пропускання до 500 МГц та ослабленням ×10, модель RP3500 відповідає цим характеристикам. Вона розрахована на максимальну вхідну напругу 300 В CAT II, має вхідний опір 10 МОм ±2% і вхідну ємність 13 пФ ±3 пФ. Діапазон компенсації становить 6–24 пФ.

Таким чином, RIGOL RP3500 — осцилографічний пробник ×10 для вимірювань у смузі 0–500 МГц. Його ключові електричні параметри — 300 В CAT II, 10 МОм ±2%, 13 пФ ±3 пФ та компенсація 6–24 пФ. Довжина кабелю становить 1,4 м, маса — 56 г. Модель сумісна з визначеними серіями осцилографів RIGOL і може використовуватися як частина вимірювального тракту під час аналізу електричних сигналів у межах заявлених характеристик.
