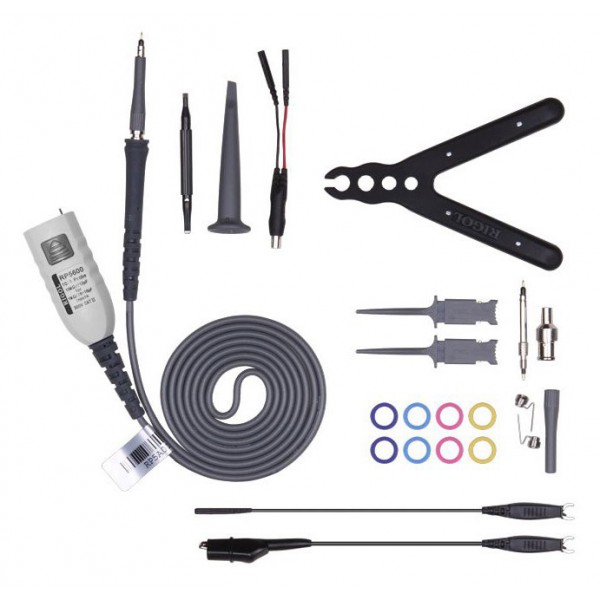

Осцилографічний пробник RIGOL RP5600, 600 МГц, ×10, 300 В CAT II

Осцилографічний пробник RIGOL RP5600 призначений для підключення досліджуваного електричного сигналу до входу осцилографа та передавання його форми для подальшого спостереження й вимірювання. Модель працює з коефіцієнтом ослаблення ×10 і має смугу пропускання до 600 МГц, тому підходить для вимірювань у широкому частотному діапазоні в межах заявлених характеристик пробника й осцилографа.

RP5600 розрахований на максимальну вхідну напругу 300 В CAT II. Вхідний опір становить 10 МОм ±2%, а вхідна ємність — 12 пФ ±1 пФ. Для узгодження пробника з вхідними параметрами осцилографа передбачено діапазон компенсації ємності 6–26 пФ. Довжина кабелю становить 1,4 м, маса — 48 г.

Основні характеристики RIGOL RP5600

• Тип: осцилографічний пробник.
• Модель: RP5600.
• Коефіцієнт ослаблення: ×10.
• Смуга пропускання за рівнем 3 дБ: 0–600 МГц.
• Максимальна вхідна напруга: 300 В CAT II.
• Вхідний опір: 10 МОм ±2%.
• Вхідна ємність: 12 пФ ±1 пФ.
• Діапазон компенсації ємності: 6–26 пФ.
• Довжина кабелю: 1,4 м.
• Маса: 48 г.

Призначення осцилографічного пробника RP5600

Пробник є сполучною ланкою між точкою вимірювання в електронній схемі та осцилографом. Через нього сигнал надходить на вимірювальний вхід приладу, після чого осцилограф відображає його зміну в часі. Це дає змогу досліджувати форму сигналу, оцінювати його часові та амплітудні параметри й виконувати вимірювання відповідно до можливостей підключеного осцилографа.

Для високочастотних вимірювань характеристики самого пробника мають безпосереднє значення. Недостатня смуга пропускання вимірювального тракту може впливати на відображення швидких змін сигналу. У RP5600 заявлена смуга пропускання до 600 МГц за рівнем 3 дБ, тому цей параметр потрібно враховувати разом із характеристиками осцилографа та конкретного вимірювального завдання.

Коефіцієнт ослаблення ×10

RIGOL RP5600 має фіксований коефіцієнт ослаблення ×10. Це означає, що напруга сигналу, яка надходить на вхід осцилографа через пробник, зменшується у десять разів відносно напруги в точці вимірювання. Під час роботи з таким пробником необхідно правильно враховувати коефіцієнт ослаблення в налаштуваннях осцилографа, щоб показане значення напруги відповідало реальному сигналу.

Для RP5600 зазначено вхідний опір 10 МОм ±2% та вхідну ємність 12 пФ ±1 пФ. Ці характеристики важливі під час оцінювання впливу підключеного пробника на досліджуване коло, особливо у високочастотних або чутливих до додаткового навантаження вузлах.

Смуга пропускання до 600 МГц

Смуга пропускання RP5600 становить 0–600 МГц за рівнем 3 дБ. Цей параметр визначає частотний діапазон, у якому пробник розрахований передавати вимірюваний сигнал. Під час вибору щупа важливо співвідносити його смугу пропускання зі смугою пропускання осцилографа, оскільки можливості всього вимірювального тракту залежать від характеристик обох компонентів.

Для сигналів зі швидкими фронтами важлива не лише основна частота, а й високочастотні складові. Тому смуга пропускання пробника має значення для коректного відображення форми імпульсів. RP5600 орієнтований на роботу в діапазоні до 600 МГц, що дає змогу використовувати його із сумісними осцилографами RIGOL для відповідних вимірювальних завдань.

Вхідний опір і ємність

Вхідний опір пробника становить 10 МОм ±2%. Високий опір допомагає зменшити струмове навантаження на досліджувану точку порівняно з низькоомним підключенням. Водночас під час реальних вимірювань потрібно враховувати не лише опір, а й вхідну ємність пробника, вплив якої стає помітнішим зі збільшенням частоти сигналу.

Для RP5600 вхідна ємність становить 12 пФ ±1 пФ. Ця характеристика важлива під час роботи з високочастотними колами та іншими вузлами, де додаткова ємність може впливати на досліджуваний сигнал. Тому під час вибору осцилографічного пробника доцільно оцінювати комплекс його електричних параметрів, а не лише максимальну частоту.

Компенсація ємності 6–26 пФ

Осцилографічний пробник ×10 потребує правильного узгодження з вхідною ємністю осцилографа. У RP5600 передбачено діапазон компенсації 6–26 пФ. Компенсація потрібна для коректного передавання форми сигналу через подільник пробника, особливо під час спостереження імпульсних сигналів із вираженими фронтами.

Після підключення пробника до осцилографа доцільно перевірити компенсацію відповідно до процедури для конкретного приладу. Правильно скомпенсований пробник допомагає уникати спотворень форми тестового прямокутного сигналу через недостатню або надмірну компенсацію. Діапазон 6–26 пФ дає змогу виконувати таке узгодження в межах заявлених параметрів RP5600.

Максимальна вхідна напруга 300 В CAT II

Для RIGOL RP5600 зазначена максимальна вхідна напруга 300 В CAT II. Цю граничну характеристику необхідно враховувати під час вибору точки підключення та планування вимірювання. Перевищувати допустиму напругу пробника не можна. Також потрібно враховувати обмеження самого осцилографа та застосовувати обладнання лише в умовах, що відповідають його категорії вимірювання.

Сумісність з осцилографами RIGOL

В описі RP5600 зазначена сумісність з осцилографами RIGOL серій DS1000B, DS1000CA, DS1000D, DS1000E та DS6000. Якщо пробник підбирається як заміна наявного або як додатковий щуп, перед замовленням варто звірити модель осцилографа з цим переліком та переконатися, що параметри пробника відповідають конкретному завданню.

Для коректного вимірювання важливо, щоб осцилограф працював із коефіцієнтом пробника ×10, а його вхідні параметри дозволяли виконати компенсацію в діапазоні 6–26 пФ. Тому під час підбору осцилографічного пробника слід орієнтуватися на характеристики всієї вимірювальної системи.

Практичні параметри та підготовка до роботи

Довжина кабелю RP5600 становить 1,4 м, маса — 48 г. Перед початком роботи потрібно переконатися, що параметри пробника відповідають очікуваним рівням напруги та частоті сигналу. Коефіцієнт ×10 має бути врахований у налаштуваннях осцилографа, а компенсація пробника — перевірена для конкретного вимірювального входу.

RIGOL RP5600 — основні характеристики для вибору

Осцилографічний пробник RIGOL RP5600 поєднує смугу пропускання до 600 МГц, коефіцієнт ослаблення ×10 та максимальну вхідну напругу 300 В CAT II. Вхідний опір 10 МОм ±2%, ємність 12 пФ ±1 пФ і компенсація 6–26 пФ є ключовими електричними параметрами, які потрібно враховувати під час вибору пробника для конкретного осцилографа та вимірювального завдання.

Модель заявлена як сумісна з осцилографами RIGOL серій DS1000B, DS1000CA, DS1000D, DS1000E та DS6000. Якщо потрібен пробник для осцилографа RIGOL з ослабленням ×10 і робочим діапазоном до 600 МГц, RP5600 варто оцінювати насамперед за відповідністю його електричних характеристик параметрам вашого вимірювального тракту.
