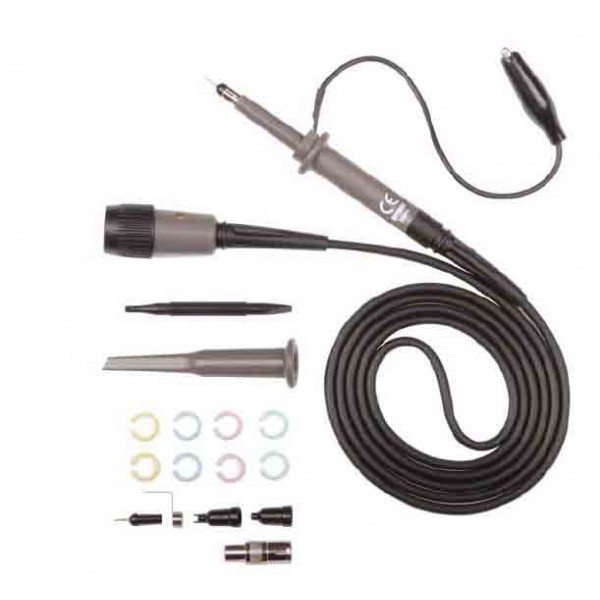

Осцилографічний пробник RP1300H

RP1300H — осцилографічний пробник із перемиканням коефіцієнта послаблення ×1/×10. Він призначений для підключення досліджуваного сигналу до входу осцилографа та дає змогу вибирати режим відповідно до частоти й рівня сигналу. У режимі ×10 смуга пропускання становить до 300 МГц, а в режимі ×1 — близько 6 МГц. Максимальна вхідна напруга також залежить від вибраного режиму: CAT II 300 В AC для ×10 та CAT II 150 В AC для ×1.

Перемикання між ×1 і ×10 змінює не лише рівень сигналу, що надходить на осцилограф, а й вхідні параметри самого пробника. У режимі ×10 RP1300H має вхідний імпеданс 10 МОм ±2% та вхідну ємність 15 пФ ±5 пФ. У режимі ×1 ці значення становлять відповідно 1 МОм ±2% і 85 пФ ±10 пФ. Завдяки цьому користувач може обирати режим з урахуванням вимог конкретного вимірювання.

Технічні характеристики RP1300H

Режим ×10: смуга пропускання до 300 МГц

У режимі ×10 осцилографічний пробник RP1300H забезпечує смугу пропускання до 300 МГц. У цьому режимі вхідний імпеданс становить 10 МОм ±2%, а вхідна ємність — 15 пФ ±5 пФ. Порівняно з режимом ×1 це означає вищий вхідний опір, меншу ємність і значно ширшу смугу пропускання.

Коефіцієнт ×10 означає десятикратне послаблення вимірюваного сигналу перед його подачею на вхід осцилографа. Під час зчитування результату потрібно враховувати цей коефіцієнт у налаштуваннях приладу або під час оцінювання амплітуди. Режим ×10 важливий і з погляду навантаження на досліджуване коло: нижча вхідна ємність та вищий вхідний імпеданс зменшують вплив підключеного пробника на електричний сигнал.

Максимальна вхідна напруга для режиму ×10 становить CAT II 300 В AC. Це граничний параметр, який потрібно враховувати до підключення пробника. Перевищувати зазначену допустиму напругу не слід.

Режим ×1: робота без десятикратного послаблення

У режимі ×1 RP1300H працює без десятикратного послаблення сигналу. Смуга пропускання в цьому положенні становить близько 6 МГц. Вхідний імпеданс дорівнює 1 МОм ±2%, а вхідна ємність — 85 пФ ±10 пФ. Максимальна вхідна напруга в режимі ×1 — CAT II 150 В AC.

Режим ×1 відрізняється від ×10 не лише коефіцієнтом передавання. Смуга пропускання тут істотно менша, а вхідна ємність — більша. Тому під час вибору режиму важливо орієнтуватися на частотні параметри досліджуваного сигналу та допустиму напругу. Якщо потрібна смуга до 300 МГц, необхідно використовувати режим ×10; режим ×1 має заявлену смугу близько 6 МГц.

Вхідний імпеданс і ємність пробника

Під час підключення пробника до електричного кола його вхідні характеристики стають частиною вимірювальної системи. Саме тому значення опору та ємності важливі разом зі смугою пропускання. Для RP1300H у режимі ×10 вказано 10 МОм ±2% та 15 пФ ±5 пФ, а в режимі ×1 — 1 МОм ±2% та 85 пФ ±10 пФ.

Чим вищий вхідний опір і нижча вхідна ємність, тим менше пробник навантажує досліджувану точку. Саме тому режим ×10 має перевагу під час вимірювань, де важливо мінімізувати додатковий вплив пробника. Водночас вибір ×1 може бути доречним, коли потрібна передача сигналу без десятикратного послаблення й частота не перевищує можливості цього режиму.

Максимальна вхідна напруга RP1300H

Для безпечного застосування пробника необхідно враховувати граничну вхідну напругу. У RP1300H вона становить CAT II 150 В AC у режимі ×1 та CAT II 300 В AC у режимі ×10. Значення відрізняються залежно від положення перемикача, тому перед підключенням потрібно переконатися, що вибраний режим відповідає параметрам вимірювання.

Коефіцієнт ×10 не слід розглядати тільки як спосіб розширити шкалу вимірювання. Разом із ним змінюються смуга пропускання, вхідний імпеданс, ємність і допустима напруга. Усі ці характеристики потрібно оцінювати комплексно.

Як вибрати режим RP1300H

Вибір між ×1 і ×10 варто робити за трьома основними параметрами: потрібною смугою пропускання, рівнем напруги та допустимим навантаженням на досліджувану точку. Для ×10 доступна смуга до 300 МГц, вхідний імпеданс 10 МОм ±2%, ємність 15 пФ ±5 пФ і максимальна напруга CAT II 300 В AC. Для ×1 заявлено близько 6 МГц, 1 МОм ±2%, 85 пФ ±10 пФ і CAT II 150 В AC.

Якщо потрібна ширша смуга й менша вхідна ємність, доцільно використовувати ×10. Якщо важливо передати сигнал без десятикратного послаблення й частотний діапазон дозволяє працювати в межах близько 6 МГц, можна обрати ×1. У будь-якому випадку перед вимірюванням необхідно врахувати встановлений коефіцієнт у показах осцилографа.

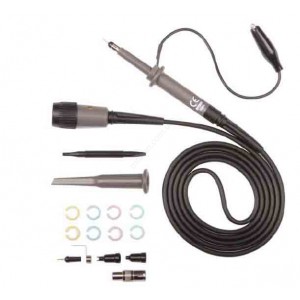

Осцилографічний щуп RP1300H 300 МГц

Пробник RP1300H поєднує два режими послаблення в одному виробі та дозволяє вибирати між ×1 і ×10 без заміни щупа. Його ключові параметри — смуга пропускання до 300 МГц у ×10, вхідний імпеданс до 10 МОм, вхідна ємність від 15 пФ, максимальна вхідна напруга до CAT II 300 В AC, довжина 1,2 м і маса 57 г.

Якщо потрібен осцилографічний пробник 300 МГц з перемиканням ×1/×10, RP1300H варто оцінювати насамперед за параметрами конкретного режиму. Такий підхід допоможе правильно узгодити характеристики пробника, осцилографа та вимірюваного сигналу й отримати коректну осцилограму в межах заявлених значень.
