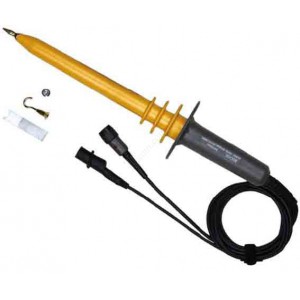

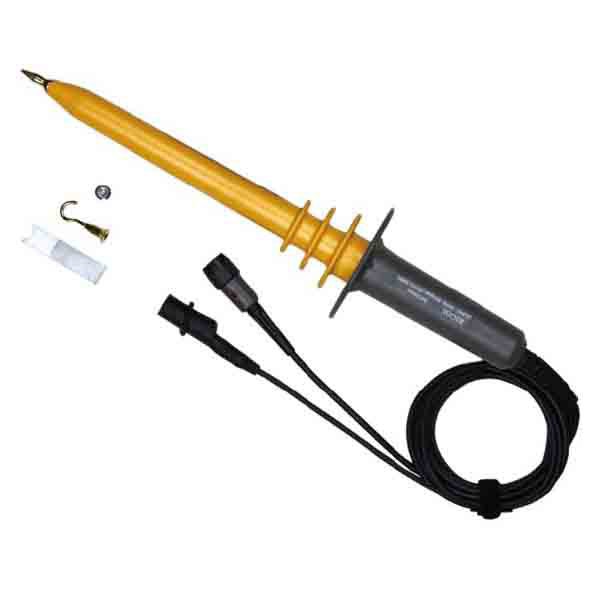

RIGOL RP1050H — високовольтний пробник для осцилографа, призначений для передавання високовольтного сигналу на вимірювальний вхід осцилографа з коефіцієнтом поділу 1000:1. Такий формат дає змогу працювати із сигналами, напруга яких значно перевищує стандартний вхідний діапазон більшості звичайних осцилографічних щупів, та спостерігати форму сигналу, його амплітуду й часові параметри в межах заявлених характеристик пробника.

Модель має смугу пропускання 50 МГц, максимальну вхідну напругу 15 кВ та вхідну ємність 3 пФ. Завдяки коефіцієнту ослаблення 1000:1 високовольтний сигнал на вході пробника пропорційно зменшується перед подаванням на осцилограф. Це робить RP1050H спеціалізованим аксесуаром для вимірювальних завдань, де можливостей стандартного пасивного осцилографічного щупа недостатньо через високий рівень досліджуваної напруги.

Ключові параметри високовольтного пробника безпосередньо визначають сферу його застосування та межі сигналів, з якими можна працювати. Для RIGOL RP1050H заявлені такі характеристики:

• смуга пропускання: 50 МГц;
• максимальна вхідна напруга: 15 кВ;
• вхідна ємність: 3 пФ;
• коефіцієнт поділу: 1000:1;
• AC Pulse: 30 kVpp;
• AC Sine: 10 kVrms.

Смуга пропускання 50 МГц означає, що пробник розрахований на спостереження високовольтних сигналів із частотними складовими в межах відповідного робочого діапазону. Для практичного вимірювання це важливо не лише під час роботи із синусоїдальними сигналами, а й під час аналізу імпульсів, фронтів, перехідних процесів та інших форм напруги, де правильність відображення залежить від доступної смуги пропускання всього вимірювального тракту.

Максимальна вхідна напруга 15 кВ визначає основну межу високовольтного застосування пробника. У характеристиках також окремо зазначені значення для змінних сигналів: 30 kVpp для AC Pulse та 10 kVrms для AC Sine. Оскільки ці величини характеризують різні форми та способи представлення напруги, їх потрібно враховувати відповідно до конкретного вимірюваного сигналу.

Одна з головних особливостей RP1050H — коефіцієнт поділу 1000:1. Це означає, що напруга, яка надходить на вхід високовольтного пробника, перед передаванням до осцилографа послаблюється у 1000 разів. Високовольтний сигнал перетворюється на пропорційно менший за амплітудою сигнал, який надходить на вимірювальний канал осцилографа з урахуванням допустимих параметрів самого приладу.

Під час аналізу результатів вимірювання важливо враховувати встановлений коефіцієнт ослаблення. Якщо осцилограф підтримує введення коефіцієнта пробника, масштаб відображення можна налаштувати відповідно до значення 1000X. У такому разі осцилограф може відображати масштаб сигналу з урахуванням підключеного пробника. Якщо відповідне налаштування не використовується, отримані значення необхідно інтерпретувати з урахуванням коефіцієнта 1000:1.

Такий високий коефіцієнт поділу відрізняє RP1050H від стандартних осцилографічних щупів 1:1, 10:1 або 100:1 і визначає його спеціалізацію для роботи з високою напругою. Водночас використання високовольтного пробника не скасовує необхідності дотримуватися допустимих параметрів осцилографа та всього вимірювального тракту.

Вхідна ємність високовольтного пробника RP1050H становить 3 пФ. Цей параметр має значення під час підключення до досліджуваного електричного кола, оскільки будь-який вимірювальний аксесуар певною мірою взаємодіє із сигналом. Вхідна ємність є однією з характеристик, яку потрібно враховувати під час оцінювання впливу пробника, особливо при дослідженні високочастотних або швидкозмінних процесів.

Для коректної побудови вимірювальної системи характеристики пробника варто оцінювати разом із параметрами осцилографа та самого об’єкта вимірювання. Практичні можливості системи визначаються сукупністю характеристик усіх її компонентів.

RIGOL RP1050H призначений для ситуацій, коли необхідно підключити осцилограф до точки з високим рівнем напруги, що перебуває в межах допустимих характеристик пробника. Його основна функція полягає у масштабованому передаванні високовольтного сигналу на осцилограф із коефіцієнтом поділу 1000:1.

Високовольтний щуп для осцилографа може застосовуватися під час лабораторного дослідження електричних сигналів, налагодження електронного та електротехнічного обладнання, спостереження імпульсних процесів і контролю форми високої напруги. Можливість використання в кожному конкретному випадку визначається фактичними параметрами досліджуваної схеми: напругою, формою сигналу, частотою та іншими характеристиками вимірювання.

RP1050H не є окремим вимірювальним приладом. Він використовується як високовольтний осцилографічний пробник у складі вимірювального тракту, а відображення та аналіз сигналу виконує підключений осцилограф.

Під час вибору високовольтного пробника важливо враховувати не тільки допустиму напругу, а й його частотні характеристики. RP1050H має смугу пропускання 50 МГц, що дозволяє використовувати його для дослідження сигналів, де необхідно бачити не тільки рівень напруги, а й зміну сигналу в часі.

Під час аналізу імпульсних процесів смуга пропускання впливає на відображення швидких змін і форми сигналу. Тому характеристики пробника потрібно зіставляти з параметрами конкретного вимірювального завдання та смугою пропускання осцилографа. Загальні можливості вимірювальної системи залежать від параметрів усіх її складових.

Поєднання коефіцієнта поділу 1000:1 і смуги пропускання 50 МГц робить RP1050H спеціалізованим рішенням для випадків, коли потрібно досліджувати високовольтні сигнали осцилографічним методом та контролювати їхню форму в часі.

У характеристиках RP1050H окремо наведені допустимі значення для різних типів змінного сигналу: 30 kVpp для AC Pulse та 10 kVrms для AC Sine. Це важливе уточнення, оскільки піково-пікове та середньоквадратичне значення описують напругу по-різному.

Позначення kVpp характеризує різницю між максимальним позитивним і максимальним негативним піками сигналу, тоді як kVrms використовується для середньоквадратичного значення синусоїдальної напруги. Під час вибору режиму вимірювання необхідно співвідносити параметри конкретного сигналу саме з тією характеристикою, яка відповідає його формі.

Не слід автоматично переносити допустиме значення для одного типу сигналу на інший. Перед підключенням пробника потрібно знати очікувану форму й амплітуду напруги та переконатися, що вони відповідають заявленим технічним можливостям RP1050H.

Високовольтні вимірювання потребують особливо уважного підходу. Перед роботою необхідно переконатися, що очікувані електричні параметри сигналу відповідають характеристикам RP1050H і не перевищують зазначених меж. Важливо враховувати не тільки номінальний рівень напруги, а й можливі імпульсні піки, форму сигналу та його частотні складові.

Також потрібно перевірити параметри осцилографа та правильність побудови вимірювального тракту. Високовольтний пробник слід використовувати тільки в умовах, які відповідають його технічним характеристикам. Якщо реальні параметри досліджуваного кола невідомі або можуть перевищувати допустимі значення, їх необхідно визначити до підключення вимірювального обладнання.

Під час інтерпретації осцилограми потрібно постійно враховувати коефіцієнт поділу 1000:1. Саме він визначає співвідношення між реальною напругою в досліджуваній точці та рівнем сигналу, який передається на вимірювальний вхід осцилографа.
