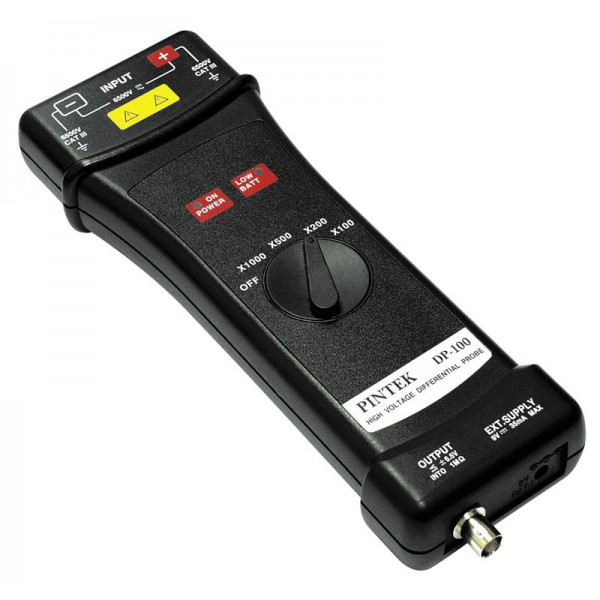

Диференціальний пробник DP-100 для осцилографа

DP-100 — диференціальний осцилографічний пробник, призначений для підключення до осцилографа та вимірювання сигналів із гальванічною розв’язкою каналів. Модель працює в смузі частот від постійного струму до 100 МГц і розрахована на максимальну вхідну напругу до 7 кВ (AC+DC). Завдяки вибору коефіцієнта ослаблення ×100, ×200, ×500 або ×1000 пробник дає змогу адаптувати рівень сигналу до умов конкретного вимірювання та вхідного діапазону осцилографа.

Диференціальний пробник особливо корисний у випадках, коли потрібно спостерігати різницю потенціалів між двома точками електричного кола. На відміну від звичайного осцилографічного щупа, DP-100 працює як диференціальний вимірювальний аксесуар і забезпечує гальванічну розв’язку каналів, що є важливою особливістю під час роботи з сигналами, які не можна коректно досліджувати стандартним способом відносно загальної «землі» осцилографа.

Основні можливості DP-100

DP-100 поєднує широку смугу пропускання, високий допустимий рівень вхідної напруги та декілька ступенів ослаблення. Смуга DC…100 МГц дозволяє працювати як із постійною складовою, так і зі змінними сигналами в межах заявленого частотного діапазону. Точність пробника становить 2%, що визначає його вимірювальні можливості відповідно до технічних характеристик виробу.

Максимальна вхідна напруга становить 7 кВ (AC+DC). Для узгодження рівня сигналу передбачено чотири коефіцієнти ослаблення: ×100, ×200, ×500 і ×1000. Такий набір режимів дозволяє вибрати потрібний масштаб передавання сигналу на осцилограф залежно від рівня напруги та завдання вимірювання.

Смуга частот і швидкодія

Частотний діапазон DP-100 охоплює DC…100 МГц. Це означає, що диференціальний пробник може використовуватися для спостереження сигналів від постійної складової до частот, що не перевищують 100 МГц. Для оцінювання швидких фронтів важливим параметром є час наростання: для режимів ×200, ×500 і ×1000 він становить 3,5 нс, а для режиму ×100 — 7 нс.

Вхідні та вихідні параметри

Диференціальний вхід DP-100 має імпеданс 54 МОм / 1,2 пФ. Для співвідношення «роз’єм/земля» вказано 27 МОм / 2,3 пФ. Вихідний імпеданс становить 50 Ом, а максимальна вихідна напруга — 7 В. Ці параметри важливі для правильного розуміння електричних характеристик пробника та його підключення в межах заявлених умов експлуатації.

Коефіцієнти ослаблення ×100, ×200, ×500 і ×1000

Однією з практичних особливостей DP-100 є перемикання між чотирма рівнями атенюації. Режими ×100, ×200, ×500 та ×1000 дають можливість зменшити амплітуду вимірюваного сигналу перед передаванням на осцилограф. Це дозволяє вибирати масштаб сигналу відповідно до його рівня та параметрів вимірювання.

Під час роботи важливо враховувати вибраний коефіцієнт ослаблення при інтерпретації показань осцилографа. Також слід зважати на різницю в часі наростання: 3,5 нс для ×200/×500/×1000 та 7 нс для ×100. Усі режими потрібно використовувати в межах технічних характеристик DP-100 і допустимих параметрів підключеного осцилографа.

Живлення та енергоспоживання

Пробник DP-100 може живитися від батареї 9 В або від мережевого адаптера 9 В. Це дозволяє обирати джерело живлення залежно від умов роботи. Максимальний струм споживання становить 35 мА, а максимальна споживана потужність — 0,4 Вт.

Конструкція та габарити

Габарити диференціального пробника DP-100 становлять 240 × 80 × 30 мм, маса — 280 г. Такі параметри дають змогу заздалегідь оцінити розміри пристрою при організації робочого місця, зберіганні або транспортуванні разом з осцилографом та іншими вимірювальними аксесуарами.

Підключення до осцилографа здійснюється за допомогою ізольованого кабелю BNC/BNC, який входить до комплекту. Для підключення до досліджуваного кола передбачені з’єднувальні проводи, затискачі типу «крокодил» і високовольтні IC-затискачі.

Технічні характеристики диференціального пробника DP-100

• Тип: диференціальний осцилографічний пробник.
• Смуга частот: DC…100 МГц.
• Точність: 2%.
• Максимальна вхідна напруга: 7 кВ (AC+DC).
• Коефіцієнти ослаблення: ×100 / ×200 / ×500 / ×1000.
• Диференціальний вхідний імпеданс: 54 МОм / 1,2 пФ.
• Імпеданс роз’єм/земля: 27 МОм / 2,3 пФ.
• Вихідний імеданс: 50 Ом.
• Максимальна вихідна напруга: 7 В.
• Час наростання: 3,5 нс для ×200 / ×500 / ×1000; 7 нс для ×100.
• Максимальний струм споживання: 35 мА.
• Максимальна споживана потужність: 0,4 Вт.
• Живлення: батарея 9 В або мережевий адаптер 9 В.
• Розміри: 240 × 80 × 30 мм.
• Маса: 280 г.

Комплектація DP-100

• диференціальний пробник DP-100 — 1 шт.;
• ізольований кабель BNC/BNC — 1 шт.;
• мережевий адаптер 9 В DC — 1 шт.;
• з’єднувальні проводи — 2 шт.;
• затискачі типу «крокодил» — 2 шт.;
• високовольтні IC-затискачі — 2 шт.;
• керівництво з експлуатації російською мовою — 1 шт.

Для чого потрібен диференціальний пробник

Диференціальний пробник використовується разом з осцилографом у тих вимірювальних задачах, де потрібно отримати форму сигналу як різницю напруг між двома точками. Для DP-100 головними параметрами при виборі є діапазон DC…100 МГц, максимальна вхідна напруга 7 кВ, точність 2%, чотири режими ослаблення та гальванічна розв’язка каналів.

Перед вимірюванням доцільно перевірити очікуваний рівень напруги, частоту сигналу та потрібний коефіцієнт ослаблення. Це допомагає працювати в межах характеристик пробника та коректно співвідносити сигнал на вході з його відображенням на осцилографі. При високовольтних вимірюваннях особливо важливо дотримуватися вимог інструкції з експлуатації та правил електробезпеки.

На що звернути увагу при виборі DP-100

Якщо для вимірювальної задачі потрібен диференціальний пробник для осцилографа, насамперед варто порівняти максимальну напругу, смугу частот, коефіцієнти ослаблення, вхідний імпеданс та параметри виходу. У DP-100 максимальна вхідна напруга заявлена на рівні 7 кВ (AC+DC), смуга пропускання — до 100 МГц, а вихідний імпеданс становить 50 Ом.

Вибір режиму ×100, ×200, ×500 або ×1000 залежить від умов конкретного вимірювання. Для швидких сигналів також слід враховувати час наростання, який відрізняється залежно від встановленого ослаблення. Живлення від батареї або адаптера 9 В дає два передбачені виробом варіанти організації живлення.

DP-100 — диференціальний щуп для осцилографічних вимірювань

DP-100 — спеціалізований диференціальний пробник для осцилографа з гальванічною розв’язкою каналів, смугою частот DC…100 МГц і максимальним вхідним рівнем до 7 кВ (AC+DC). Модель оснащена чотирма режимами ослаблення та має вихідний імпеданс 50 Ом. У комплект входять кабель BNC/BNC, мережевий адаптер, з’єднувальні проводи, два типи затискачів і керівництво з експлуатації.
