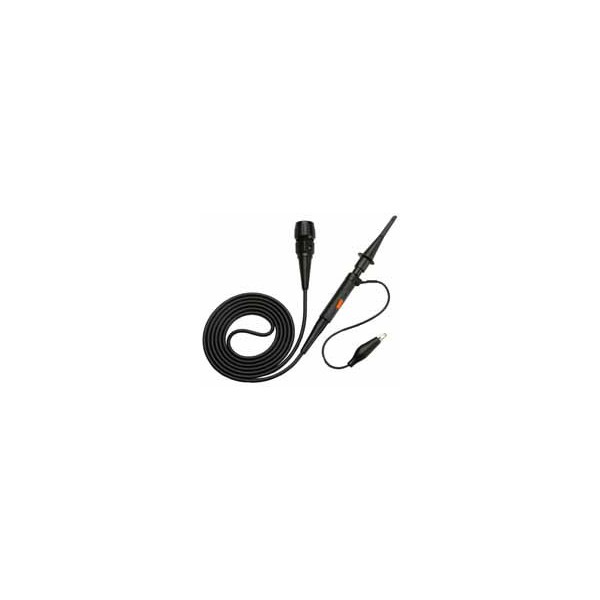

Осцилографічний пробник СР-360, 60 МГц, x1/x10

Осцилографічний пробник СР-360 призначений для підключення до осцилографа під час вимірювання та спостереження електричних сигналів. Пробник працює в перемикних режимах x1 та x10, має частотний діапазон до 60 МГц і підходить для роботи з сигналами постійної та змінної напруги в межах зазначених виробником параметрів.

Перемикання коефіцієнта x1/x10 дає змогу використовувати СР-360 для різних вимірювальних завдань. Вхідний опір становить 1 МОм у режимі x1 та 10 МОм у режимі x10. Діапазон компенсації вхідної ємності осцилографа — 10–50 пФ.

Основні характеристики пробника СР-360

Пробник для осцилографа з режимами x1 та x10

СР-360 оснащений перемикачем коефіцієнта поділу x1/x10. У режимі x1 вхідний опір пробника становить 1 МОм, а вхідна ємність — 55 пФ. У режимі x10 ці параметри становлять відповідно 10 МОм і 16 пФ. Така конфігурація дозволяє вибирати режим відповідно до параметрів сигналу та умов конкретного вимірювання.

Частотний діапазон до 60 МГц дає змогу застосовувати осцилографічний щуп СР-360 разом із сумісним осцилографом для дослідження електричних сигналів у лабораторних, сервісних і технічних вимірюваннях.

Електричні параметри СР-360

Максимальна робоча напруга пробника становить 400 В DC, пікова — 600 В peak, а допустиме значення змінної напруги зазначене як 200 В rms. Точність вимірювання постійної напруги — менше 1%. Перед проведенням вимірювань необхідно враховувати встановлений режим x1 або x10 та не перевищувати допустимі електричні параметри пробника.

Конструктивні та експлуатаційні параметри

Довжина осцилографічного пробника СР-360 становить 1,4 м, маса — 65 г. Робочий температурний діапазон складає від 0 до +50 °C, а температура зберігання — від −20 до +70 °C. Температурний коефіцієнт становить менше 200 PPM.

Осцилографічний пробник СР-360 — вимірювальний аксесуар із частотним діапазоном до 60 МГц, перемиканням x1/x10 і діапазоном компенсації 10–50 пФ. Його можна використовувати під час діагностики, налаштування та дослідження електронних схем у межах зазначених технічних характеристик.
