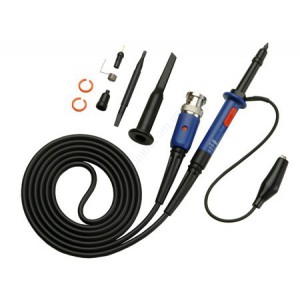

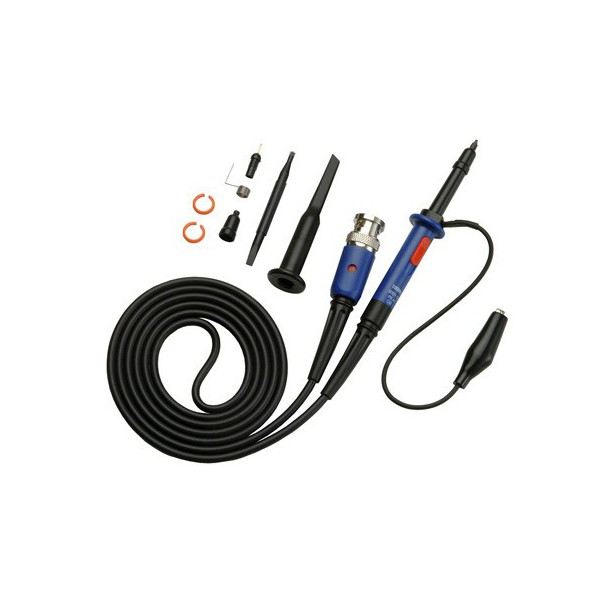

Осцилографічний щуп СР-2100 100 МГц

Осцилографічний щуп СР-2100 призначений для підключення досліджуваного електричного сигналу до входу осцилографа. Модель працює у двох режимах — X1 та X10, що дозволяє вибирати необхідний коефіцієнт залежно від параметрів сигналу та конкретного вимірювального завдання. Частотний діапазон щупа становить до 100 МГц, тому СР-2100 може використовуватися для лабораторних вимірювань, діагностики електронних пристроїв, налаштування схем і спостереження форми електричних сигналів у межах заявлених характеристик.

Робоча напруга СР-2100 становить 400 В DC, 600 В peak та 200 В RMS. Вхідні характеристики залежать від обраного коефіцієнта: у режимі X1 вхідний опір становить 1 МОм, а вхідна ємність — 55 пФ; у режимі X10 опір збільшується до 10 МОм, а ємність зменшується до 16 пФ. Діапазон компенсації становить 10…35 пФ, точність для постійного струму — менше 1 %.

Призначення щупа СР-2100

СР-2100 є вимірювальним аксесуаром для осцилографа та використовується для передавання сигналу від контрольованої точки електричного кола до вимірювального входу. Осцилографічний щуп не є самостійним приладом для відображення результату: він працює разом з осцилографом і є частиною загального вимірювального тракту.

Завдяки перемиканню X1/X10 користувач може вибрати режим відповідно до рівня сигналу та особливостей вимірювання. У положенні X1 сигнал передається без десятикратного ослаблення, тоді як режим X10 забезпечує відповідний коефіцієнт ділення. Під час роботи важливо правильно встановити коефіцієнт пробника в налаштуваннях осцилографа або враховувати його при оцінюванні отриманих значень.

Два режими також відрізняються за вхідним опором, ємністю та часом наростання. Тому вибір між X1 і X10 визначається не лише необхідністю ослаблення сигналу, а й вимогами до частотних характеристик та впливу щупа на досліджуване коло.

Частотний діапазон до 100 МГц

Однією з основних характеристик СР-2100 є частотний діапазон 100 МГц. Цей параметр необхідно враховувати при виборі щупа для конкретного осцилографа та типу сигналів, які планується досліджувати. Для високочастотних вимірювань характеристики пробника мають не менше значення, ніж смуга пропускання самого осцилографа.

Якщо осцилограф має смугу пропускання, співставну з характеристиками СР-2100, щуп дозволяє використовувати вимірювальний тракт для роботи із сигналами в межах заявленої частотної області. Якщо ж смуга самого осцилографа нижча, можливості системи будуть обмежені характеристиками осцилографа.

Під час аналізу імпульсних сигналів також потрібно враховувати час наростання. Для СР-2100 цей параметр відрізняється залежно від режиму X1 або X10, що необхідно враховувати при роботі зі швидкими фронтами та короткими імпульсами.

Режими X1 та X10

Осцилографічний щуп СР-2100 підтримує два коефіцієнти — X1 та X10. Наявність перемикання дозволяє використовувати один щуп для різних вимірювальних задач. Режим X1 зручний, коли немає потреби в десятикратному ослабленні сигналу, а X10 використовується для його ослаблення перед подаванням на вхід осцилографа.

Вибраний коефіцієнт обов’язково потрібно враховувати при читанні показань. Якщо осцилограф підтримує налаштування коефіцієнта пробника, достатньо вибрати відповідне значення в меню каналу. У цьому випадку масштаб напруги може коригуватися самим осцилографом. Якщо така функція не використовується, коефіцієнт необхідно врахувати під час визначення фактичної амплітуди сигналу.

Режими X1 і X10 мають різні електричні параметри. При X1 вхідний опір становить 1 МОм, а ємність — 55 пФ. При X10 вхідний опір становить 10 МОм, а вхідна ємність зменшується до 16 пФ. Ця різниця впливає на навантаження, яке щуп створює для досліджуваної схеми.

Вхідний опір 1 МОм та 10 МОм

У режимі X1 вхідний опір СР-2100 становить 1 МОм. При переході в режим X10 він збільшується до 10 МОм. Вхідний опір є важливою характеристикою осцилографічного щупа, оскільки підключення вимірювального обладнання певною мірою впливає на електричне коло, в якому виконується вимірювання.

Режим X10 забезпечує вищий вхідний опір і водночас меншу вхідну ємність. Саме тому при роботі з високочастотними сигналами та колами, чутливими до додаткового навантаження, необхідно враховувати характеристики конкретного режиму, а не лише коефіцієнт ослаблення.

Вхідна ємність у режимах X1 та X10

Вхідна ємність СР-2100 у режимі X1 становить 55 пФ, а в режимі X10 — 16 пФ. На низьких частотах вплив ємності може бути менш помітним, але зі зростанням частоти її роль у вимірювальному тракті збільшується.

Для правильного вибору режиму потрібно оцінювати одночасно коефіцієнт щупа, вхідний опір, ємність та характеристики досліджуваного сигналу. Особливо це важливо при роботі з високочастотними електронними схемами, де додаткова ємність вимірювального аксесуара може впливати на параметри сигналу.

Час наростання СР-2100

Час наростання щупа також залежить від вибраного коефіцієнта. Для режиму X10 вказане значення 3,5 нс. У вихідних характеристиках для режиму X1 параметр зазначений як 5–8 нс.

Час наростання характеризує здатність вимірювального тракту відтворювати швидкі зміни сигналу. Цей параметр особливо важливий під час дослідження прямокутних імпульсів, цифрових сигналів та інших процесів із короткими фронтами. Фактичний результат при цьому визначатиметься сукупними характеристиками СР-2100 і підключеного осцилографа.

Робоча напруга

Для СР-2100 заявлено кілька значень робочої напруги залежно від способу її представлення: 400 В DC для постійної напруги, 600 В peak для пікового значення та 200 В RMS для середньоквадратичного значення змінної напруги. Під час роботи потрібно правильно визначити тип сигналу та співвіднести його з відповідним параметром пробника.

Значення DC, peak і RMS характеризують напругу по-різному та не повинні розглядатися як взаємозамінні. Для постійної напруги потрібно орієнтуватися на значення 400 В DC. Для змінних або імпульсних сигналів необхідно враховувати відповідний тип зазначеної напруги.

Перед підключенням щупа до досліджуваного кола необхідно переконатися, що очікувані параметри сигналу не виходять за встановлені межі та відповідають характеристикам як СР-2100, так і самого осцилографа.

Компенсація 10…35 пФ

Діапазон компенсації СР-2100 становить 10…35 пФ. Компенсація потрібна для узгодження частотних характеристик щупа з входом осцилографа. Правильно компенсований пробник допомагає коректніше передавати форму імпульсного сигналу в межах заявлених параметрів вимірювального тракту.

Перед початком вимірювань рекомендується перевірити компенсацію щупа за допомогою калібрувального сигналу осцилографа, якщо відповідний вихід передбачений конструкцією приладу. Особливо актуально виконувати таке налаштування після підключення СР-2100 до іншого осцилографа.

Діапазон 10…35 пФ необхідно співвіднести з вхідними характеристиками осцилографа. Якщо параметри сумісні, щуп можна налаштувати для коректної роботи у відповідному вимірювальному тракті.

Точність для постійної напруги

Для СР-2100 вказана точність DC менше 1 %. Цей параметр характеризує роботу щупа під час вимірювання постійної напруги в межах заявлених характеристик. При оцінюванні загальної точності вимірювання потрібно також враховувати похибку осцилографа та інших компонентів вимірювального тракту.

Точність щупа не слід автоматично вважати точністю всієї системи. Результат залежить від параметрів осцилографа, правильності компенсації, режиму X1 або X10, підключення та характеристик самого сигналу.

Температурні характеристики

Робочий температурний діапазон СР-2100 становить від 0 до +50 °C. Температура зберігання може знаходитися в межах від -20 до +70 °C. Ці параметри необхідно враховувати при експлуатації, транспортуванні та зберіганні вимірювального аксесуара.

Температурний коефіцієнт для моделі вказаний на рівні менше 200 PPM. Для отримання результатів у межах заявлених характеристик щуп рекомендується використовувати відповідно до зазначених умов експлуатації.

Довжина щупа та маса

Довжина СР-2100 становить 1,4 м. Така довжина забезпечує достатню свободу при розташуванні осцилографа відносно досліджуваного обладнання та дає змогу організувати робоче місце без надмірного натягування кабелю.

Маса щупа становить 87 г. Невелика вага зручна під час повсякденної лабораторної або сервісної роботи та спрощує транспортування вимірювального приладдя.

Основні характеристики осцилографічного щупа СР-2100

• Тип: осцилографічний щуп.
• Модель: СР-2100.
• Частотний діапазон: до 100 МГц.
• Коефіцієнти: X1 та X10.
• Робоча напруга: 400 В DC, 600 В peak, 200 В RMS.
• Час наростання: X1 — 5–8 нс; X10 — 3,5 нс.
• Вхідна ємність: X1 — 55 пФ; X10 — 16 пФ.
• Вхідний опір: X1 — 1 МОм; X10 — 10 МОм.
• Діапазон компенсації: 10…35 пФ.
• Довжина: 1,4 м.
• Температурний коефіцієнт: <200 PPM.
• Точність DC: <1 %.
• Безпека: CE.
• Робоча температура: 0…+50 °C.
• Температура зберігання: -20…+70 °C.
• Маса: 87 г.

Як вибрати режим X1 або X10

Режим X1 або X10 потрібно вибирати відповідно до типу вимірювання. При X1 щуп має вхідний опір 1 МОм і ємність 55 пФ. У режимі X10 опір становить 10 МОм, а ємність — 16 пФ. Одночасно змінюється коефіцієнт сигналу, який надходить на осцилограф.

При виборі режиму важливо враховувати не тільки амплітуду сигналу, а й частоту, параметри досліджуваного кола та характеристики входу осцилографа. Для високочастотних вимірювань менша вхідна ємність режиму X10 може мати практичне значення.

Після перемикання коефіцієнта необхідно перевірити налаштування каналу осцилографа. Якщо на осцилографі вибрано X1, а щуп фізично встановлений у X10, показання напруги відображатимуться з неправильним масштабом. Тому положення перемикача та налаштування приладу повинні відповідати одне одному.

СР-2100 для лабораторних і сервісних вимірювань

Осцилографічний щуп СР-2100 може використовуватися в лабораторіях, навчальних і сервісних майстернях, при ремонті та налаштуванні електронного обладнання, якщо параметри досліджуваних сигналів знаходяться в межах його технічних характеристик. Частотний діапазон до 100 МГц робить модель придатною для широкого спектра стандартних осцилографічних вимірювань.

Модель поєднує два коефіцієнти X1/X10, робочу напругу до 400 В DC, вхідний опір до 10 МОм у режимі X10 та можливість компенсації в діапазоні 10…35 пФ. Перед придбанням рекомендується порівняти ці характеристики з параметрами осцилографа, з яким планується використовувати щуп.

Осцилографічний щуп СР-2100 — головне

СР-2100 — осцилографічний щуп із частотним діапазоном до 100 МГц та перемиканням X1/X10. Робоча напруга становить 400 В DC, 600 В peak і 200 В RMS. Вхідний опір дорівнює 1 МОм у режимі X1 та 10 МОм у X10, а вхідна ємність — відповідно 55 і 16 пФ.

Щуп має діапазон компенсації 10…35 пФ, точність DC менше 1 %, довжину 1,4 м та масу 87 г. Робочий температурний діапазон становить 0…+50 °C, а допустима температура зберігання — від -20 до +70 °C. При виборі СР-2100 необхідно враховувати смугу пропускання, робочу напругу та вхідні характеристики осцилографа, з яким він буде використовуватися.
