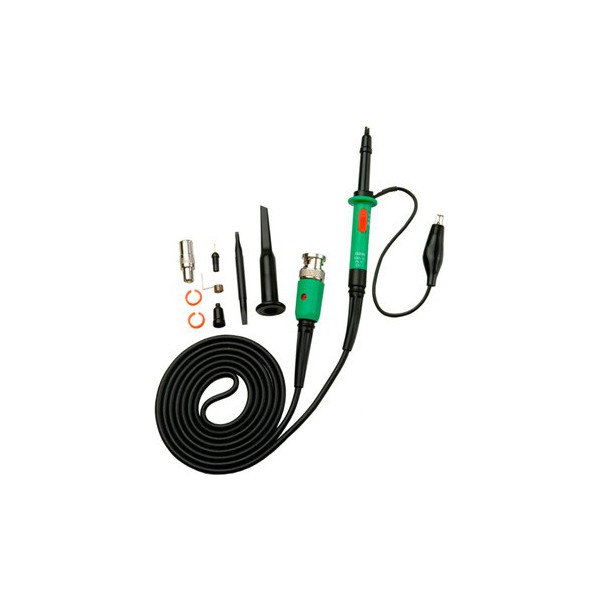

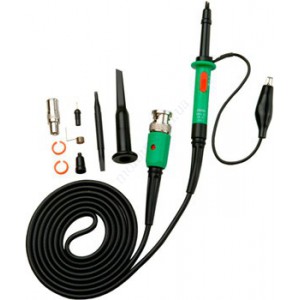

Осцилографічний пробник СР-2250 250 МГц

Осцилографічний пробник СР-2250 призначений для підключення досліджуваного електричного сигналу до входу осцилографа. Модель має частотний діапазон до 250 МГц і два перемикні коефіцієнти — X1 та X10. Завдяки цьому пробник можна використовувати в різних режимах вимірювання, вибираючи пряме передавання сигналу або його десятикратне ослаблення перед подаванням на осцилограф.

Робоча напруга СР-2250 становить 400 В DC для постійної напруги, 600 В peak для пікового значення та 200 В RMS для середньоквадратичного значення. Вхідні характеристики залежать від вибраного режиму: при X1 вхідний опір становить 1 МОм, а вхідна ємність — 47 пФ; при X10 опір збільшується до 10 МОм, а ємність зменшується до 14 пФ.

Пробник має діапазон компенсації 10…35 пФ, точність для постійної напруги менше 1 % та кабель довжиною 1,4 м. Час наростання становить 58 нс у режимі X1 і 1,4 нс у режимі X10. Ці характеристики потрібно враховувати під час вибору режиму та роботи з високочастотними й імпульсними сигналами.

Призначення пробника СР-2250

СР-2250 використовується як вимірювальний аксесуар до осцилографа. Його завдання — забезпечити підключення контрольної точки електричного кола до вимірювального входу осцилографа та передати сигнал із заданим коефіцієнтом. Сам пробник не відображає результати та працює у складі загального вимірювального тракту.

Наявність двох режимів X1 і X10 дозволяє адаптувати пробник до різних умов вимірювання. При X1 сигнал передається з коефіцієнтом 1:1. У режимі X10 його рівень на вході осцилографа зменшується у десять разів. При цьому змінюються також вхідний опір, ємність і часові характеристики пробника.

Перед початком вимірювання необхідно перевірити положення перемикача X1/X10 і відповідно налаштувати канал осцилографа. Якщо коефіцієнт пробника в налаштуваннях приладу не відповідає фактичному режиму, значення напруги на екрані буде масштабоване неправильно.

Частотний діапазон до 250 МГц

Однією з ключових характеристик СР-2250 є частотний діапазон до 250 МГц. Пробник розрахований на роботу з високочастотними сигналами в межах цієї смуги та може використовуватися разом з осцилографом відповідного класу.

Під час вибору пробника частотний діапазон необхідно співвідносити зі смугою пропускання самого осцилографа. Загальні можливості вимірювальної системи визначаються характеристиками всіх її елементів. Якщо смуга пропускання осцилографа нижча за 250 МГц, саме вона обмежуватиме доступний частотний діапазон вимірювального тракту.

Для імпульсних сигналів важливо враховувати не тільки верхню частоту, а й час наростання. У СР-2250 він суттєво відрізняється для режимів X1 і X10, тому для роботи зі швидкими фронтами необхідно правильно вибрати коефіцієнт пробника.

Режими X1 та X10

Пробник СР-2250 оснащений перемикачем коефіцієнта X1/X10. У режимі X1 сигнал передається на осцилограф без десятикратного ослаблення. У режимі X10 амплітуда сигналу перед подаванням на вхід осцилографа зменшується у десять разів.

Режим X10 потрібно враховувати під час визначення фактичної амплітуди. Якщо осцилограф підтримує налаштування коефіцієнта пробника, на відповідному каналі можна встановити X10, після чого масштаб показань враховуватиметься приладом. В іншому випадку коефіцієнт необхідно враховувати при аналізі результату.

Вибір між X1 і X10 впливає також на навантаження вимірювального тракту. При X1 вхідний опір становить 1 МОм, а ємність — 47 пФ. При X10 вхідний опір збільшується до 10 МОм, а ємність зменшується до 14 пФ.

Вхідний опір 1 МОм та 10 МОм

У режимі X1 вхідний опір СР-2250 становить 1 МОм. Після перемикання в режим X10 він збільшується до 10 МОм. Цей параметр важливий, оскільки підключений пробник є частиною досліджуваного електричного кола та створює певне навантаження.

Під час вибору режиму вхідний опір потрібно оцінювати разом із ємністю. Особливо це актуально при роботі з високочастотними сигналами, коли ємнісна складова вимірювального тракту може мати суттєвий вплив.

Вхідна ємність СР-2250

Вхідна ємність пробника становить 47 пФ у режимі X1 та 14 пФ у режимі X10. Таким чином, при переході до десятикратного ослаблення одночасно збільшується вхідний опір і зменшується ємність.

При високочастотних вимірюваннях вхідна ємність є одним із важливих параметрів пробника. Чим вища частота сигналу, тим помітнішим може бути вплив ємності на вимірювальний тракт. Тому характеристики 47 пФ для X1 і 14 пФ для X10 потрібно враховувати разом із частотою досліджуваного сигналу.

Час наростання 1,4 нс у режимі X10

Для режиму X10 час наростання СР-2250 становить 1,4 нс. У режимі X1 вказано значення 58 нс. Ця різниця має значення при роботі з імпульсними сигналами та швидкими фронтами.

Час наростання характеризує здатність вимірювального тракту відтворювати швидкі зміни рівня сигналу. Для високочастотних і коротких імпульсів необхідно враховувати не тільки характеристики пробника, але й відповідний параметр осцилографа.

Фактичний результат залежатиме від сукупних характеристик усієї системи. Тому значення 1,4 нс для X10 або 58 нс для X1 не слід розглядати окремо від параметрів осцилографа та досліджуваного сигналу.

Робоча напруга СР-2250

Для осцилографічного пробника СР-2250 зазначено робочу напругу 400 В DC, 600 В peak та 200 В RMS. Ці величини описують напругу різними способами, тому при підключенні потрібно орієнтуватися на параметри конкретного сигналу.

400 В DC стосується постійної напруги. Значення 600 В peak характеризує піковий рівень, а 200 В RMS — середньоквадратичне значення змінної напруги. Ці параметри не слід механічно прирівнювати один до одного.

Перед підключенням пробника необхідно переконатися, що сигнал відповідає допустимим характеристикам СР-2250 і вхідним параметрам осцилографа. При роботі з підвищеною напругою потрібно дотримуватися вимог безпеки для конкретної вимірювальної системи.

Компенсація в діапазоні 10…35 пФ

СР-2250 має діапазон компенсації від 10 до 35 пФ. Компенсація використовується для узгодження пробника з вхідною ємністю осцилографа та забезпечення коректного передавання форми сигналу.

Перед проведенням вимірювань, особливо після підключення пробника до іншого осцилографа, доцільно перевірити його компенсацію. Для цього можна використовувати калібрувальний вихід осцилографа, якщо такий передбачений конструкцією конкретного приладу.

Правильне налаштування особливо важливе під час дослідження прямокутних та імпульсних сигналів. Некоректна компенсація може впливати на форму сигналу, що відображається на екрані.

Точність для постійної напруги

Для СР-2250 вказана точність DC менше 1 %. Цей параметр характеризує сам пробник при роботі з постійною напругою. Загальна похибка вимірювальної системи також залежить від точності осцилографа, налаштувань, підключення та інших факторів.

Під час оцінювання результатів не слід переносити показник точності пробника на весь вимірювальний тракт без урахування характеристик осцилографа. Для відповідальних вимірювань необхідно враховувати параметри всіх компонентів системи.

Температурні умови експлуатації

Робочий температурний діапазон СР-2250 становить від 0 до +50 °C. Температура зберігання може знаходитися в межах від -20 до +70 °C. Ці параметри необхідно враховувати під час експлуатації, транспортування та зберігання пробника.

Температурний коефіцієнт становить менше 200 PPM. Для використання СР-2250 відповідно до заявлених характеристик слід дотримуватися зазначених умов роботи.

Довжина пробника 1,4 м

Довжина кабелю СР-2250 становить 1,4 м. Це дозволяє розміщувати осцилограф на робочому столі на певній відстані від досліджуваного обладнання та підключатися до потрібної контрольної точки.

Маса пробника становить 90 г. Під час високочастотних вимірювань слід приділяти увагу не тільки довжині основного кабелю, а й правильній організації підключення до досліджуваного кола.

Технічні характеристики СР-2250

Як вибрати режим для вимірювання

Перед початком роботи потрібно оцінити амплітуду, частоту та характер досліджуваного сигналу. Після цього можна вибрати X1 або X10. Режими відрізняються коефіцієнтом, вхідним опором, ємністю та часом наростання.

При X1 доступний вхідний опір 1 МОм, ємність 47 пФ та час наростання 58 нс. У X10 ці параметри становлять відповідно 10 МОм, 14 пФ та 1,4 нс. Таким чином, перемикання коефіцієнта змінює одразу кілька важливих характеристик вимірювального тракту.

СР-2250 для осцилографічних вимірювань

СР-2250 підійде для оснащення осцилографа, якщо потрібен перемикний пробник X1/X10 із частотним діапазоном до 250 МГц. Перед використанням необхідно перевірити відповідність вхідних характеристик конкретного осцилографа діапазону компенсації пробника 10…35 пФ.

При роботі з високочастотними сигналами слід враховувати час наростання, ємність та спосіб підключення. Для вимірювання напруги потрібно також дотримуватися заявлених меж 400 В DC, 600 В peak і 200 В RMS.

Осцилографічний пробник СР-2250 — основне

СР-2250 — осцилографічний пробник із частотним діапазоном до 250 МГц і перемикними коефіцієнтами X1/X10. У режимі X1 вхідний опір становить 1 МОм, ємність — 47 пФ, час наростання — 58 нс. При X10 опір збільшується до 10 МОм, ємність зменшується до 14 пФ, а час наростання становить 1,4 нс.

Пробник розрахований на робочу напругу 400 В DC, 600 В peak та 200 В RMS, має діапазон компенсації 10…35 пФ і точність DC менше 1 %. Довжина кабелю становить 1,4 м, маса — 90 г. Робочий температурний діапазон — 0…+50 °C, температура зберігання — від -20 до +70 °C.
