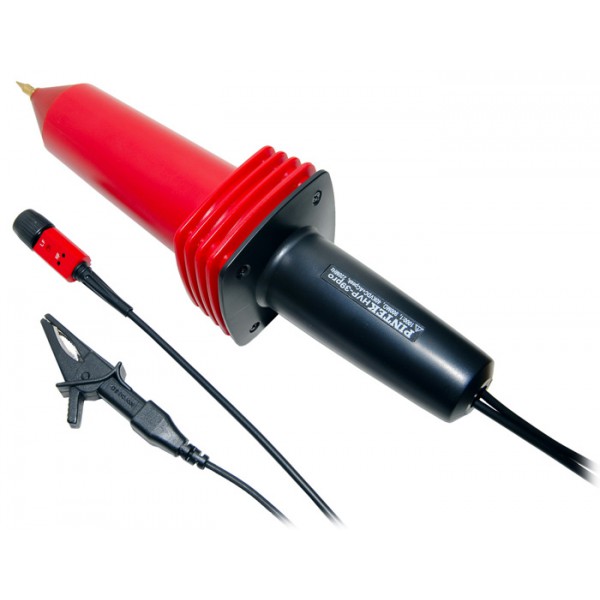

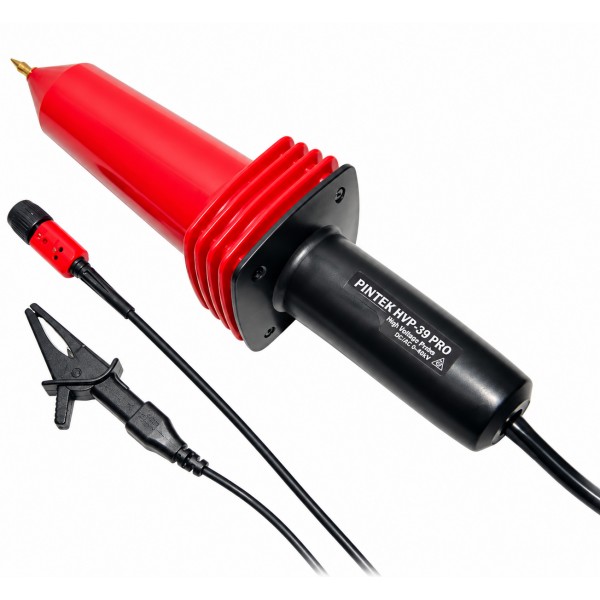

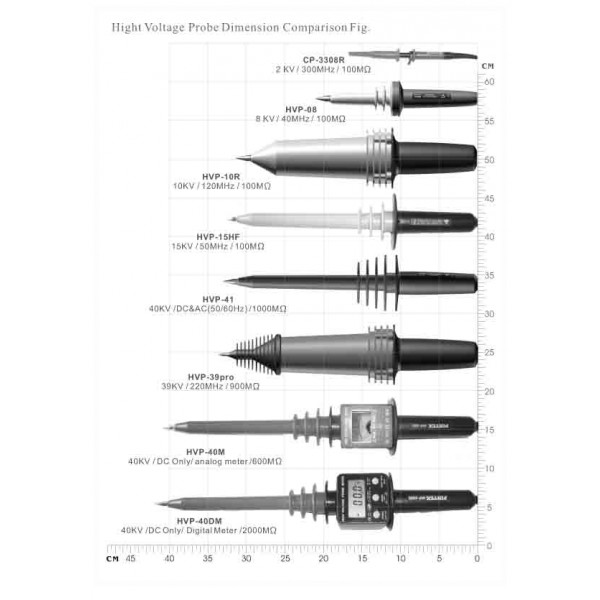

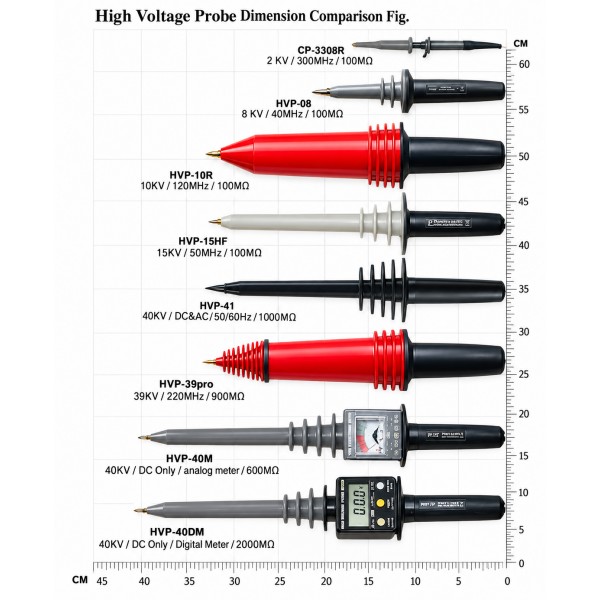

Високовольтний високочастотний пробник HVP-39 Pro Pintek

HVP-39 Pro Pintek — високовольтний високочастотний осцилографічний пробник, призначений для роботи з осцилографом під час вимірювання сигналів з високою напругою. Модель дає змогу виконувати вимірювання в діапазоні робочих частот від 0 до 220 МГц та контролювати сигнали з піковою напругою DC+AC до 39 кВ. Коефіцієнт ділення 1000:1 знижує рівень сигналу до значення, придатного для подальшого вимірювання підключеним приладом. За даними вихідного опису, пробник також можна використовувати разом із цифровими мультиметрами.

HVP-39 Pro орієнтований на вимірювання високовольтних сигналів, для яких звичайного осцилографічного щупа недостатньо за допустимою напругою. Поєднання високого вхідного опору 0,9 ГОм, вхідної ємності 2 пФ та коефіцієнта ділення 1000:1 дає можливість підключати пробник до досліджуваного кола та передавати ослаблений сигнал на вимірювальний прилад через стандартний роз’єм BNC. Така конфігурація особливо важлива під час роботи з високовольтними сигналами, де необхідно одночасно враховувати рівень напруги та частотні параметри.

Основні можливості HVP-39 Pro

Робочий частотний діапазон 0–220 МГц дозволяє використовувати HVP-39 Pro не лише для постійної напруги, а й для спостереження високочастотних сигналів. Час наростання становить 1,6 нс, що характеризує швидкодію пробника під час передавання імпульсних змін сигналу на осцилограф. Максимальна пікова напруга DC+AC заявлена на рівні 39 кВ CAT II, а максимальне значення змінної напруги AC RMS — до 27 кВ CAT II.

Коефіцієнт ділення 1000:1 означає, що напруга на виході пробника зменшується у 1000 разів відносно напруги на вході. Наприклад, при ідеальному співвідношенні 1000 В на вході відповідає 1 В на виході. Під час практичних вимірювань необхідно враховувати коефіцієнт пробника в налаштуваннях осцилографа або під час розрахунку фактичного значення напруги.

Вхідний імпеданс HVP-39 Pro становить 0,9 ГОм за активним опором і 2 пФ за ємністю. Високий опір обмежує струм навантаження вимірюваного кола; у характеристиках моделі максимальний струм зазначений до 45 мкА. Компенсаційний діапазон 10–35 пФ дозволяє узгоджувати пробник із вхідними параметрами осцилографа в межах, передбачених конструкцією пристрою.

Технічні характеристики

Підключення до осцилографа

Для з’єднання з вимірювальним приладом HVP-39 Pro використовує роз’єм BNC. Кабель довжиною 2 м забезпечує можливість розташувати осцилограф на зручній відстані від точки вимірювання. Перед початком роботи потрібно переконатися, що допустимі параметри пробника, осцилографа та вимірюваного кола відповідають умовам конкретного вимірювання.

Компенсаційний діапазон 10–35 пФ призначений для узгодження пробника з вхідною ємністю осцилографа. Коректне узгодження важливе для відтворення форми сигналу, особливо під час роботи з імпульсами та високими частотами. Для налаштування в комплекті передбачена підстроювальна викрутка.

Завдяки коефіцієнту ділення 1000:1 користувач отримує на вході осцилографа значно меншу напругу, ніж безпосередньо в досліджуваній точці. Фактичне значення необхідно визначати з урахуванням цього коефіцієнта. Якщо осцилограф підтримує налаштування коефіцієнта пробника, його слід задавати відповідно до параметрів HVP-39 Pro.

Робота з високою напругою

HVP-39 Pro належить до спеціалізованих високовольтних вимірювальних аксесуарів. Заявлений рівень максимальної пікової напруги становить 39 кВ DC+AC, а для AC RMS — до 27 кВ. У комплекті є окрема високовольтна насадка для роботи з напругою понад 25 кВ. Під час таких вимірювань особливо важливо використовувати пробник лише в межах його допустимих параметрів та дотримуватися вимог керівництва з експлуатації.

Категорія CAT II та відповідність EN61010-031 зазначені в технічних характеристиках моделі. Ці дані слід враховувати разом з іншими параметрами електричного кола, оскільки допустима напруга сама по собі не замінює вимоги до безпечної організації вимірювання. Підключення та від’єднання високовольтного пробника мають виконуватися відповідно до інструкції й установлених правил роботи з високою напругою.

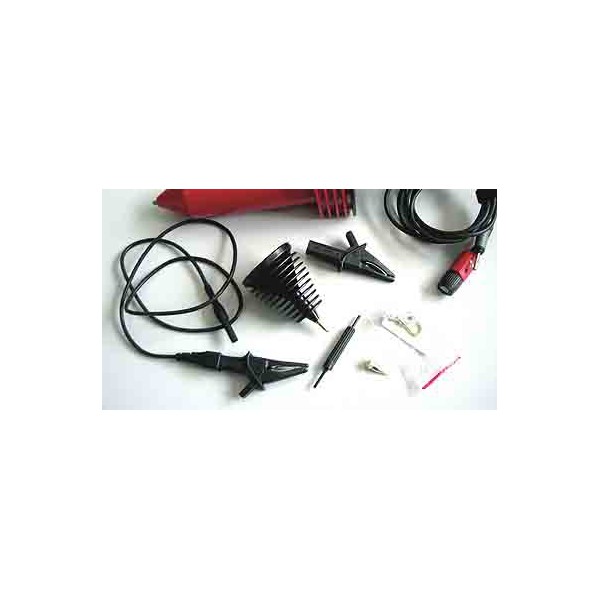

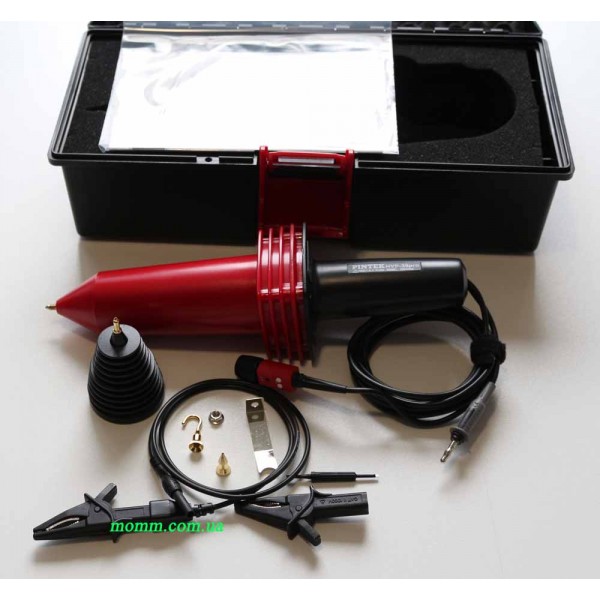

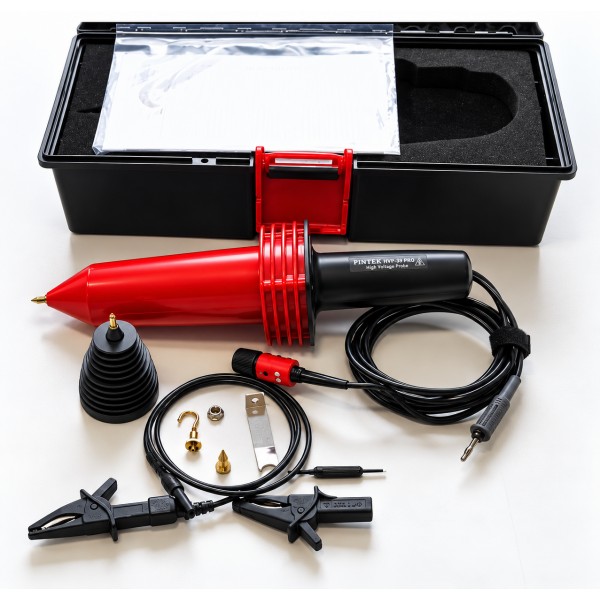

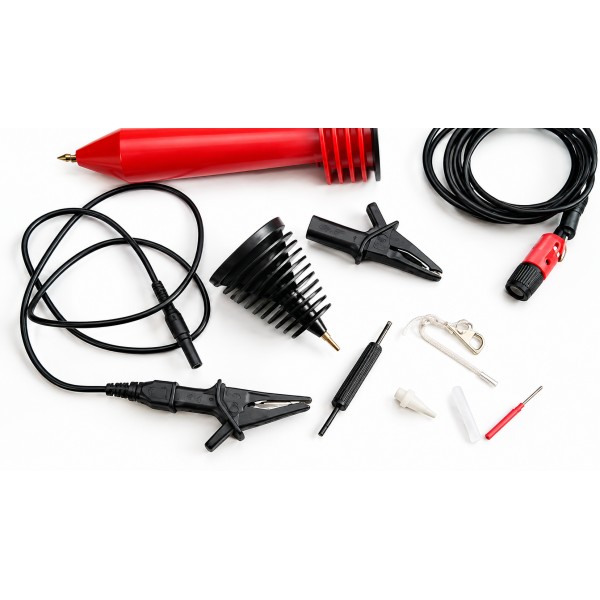

Комплектація HVP-39 Pro

• осцилографічний пробник HVP 39 Pro — 1 шт.;
• високовольтна насадка для напруги понад 25 кВ — 1 шт.;
• контактна пластина — 1 шт.;
• контактний гачок на різьбі — 1 шт.;
• гострий контакт на різьбі — 1 шт.;
• затискач типу «крокодил» — 1 шт.;
• підстроювальна викрутка — 1 шт.;
• кейс для перенесення — 1 шт.;
• керівництво з експлуатації російською мовою.

Комплект містить основні контактні насадки для підключення до різних точок вимірюваного кола, а також кейс для зберігання та транспортування. Високовольтна насадка виділена окремо й призначена для вимірювань за напруги понад 25 кВ у межах допустимих параметрів моделі.

Коли потрібен високовольтний пробник HVP-39 Pro

Модель доцільно розглядати, коли потрібно передати високовольтний сигнал на осцилограф із попереднім ослабленням 1000:1 та зберегти можливість аналізу форми сигналу. На відміну від звичайного щупа, HVP-39 Pro розрахований на значно вищий рівень напруги та має спеціальну конструкцію для роботи у високовольтних вимірювальних задачах.

Під час вибору пробника важливо зіставити максимальну напругу, частотний діапазон, категорію вимірювання, вхідну ємність осцилографа та необхідний коефіцієнт ділення. Для HVP-39 Pro у вихідних характеристиках заявлено 0–220 МГц, 1000:1, 0,9 ГОм, 2 пФ, 39 кВ DC+AC peak і 27 кВ AC RMS. Саме ці параметри визначають межі застосування моделі та її сумісність із конкретним вимірювальним завданням.

Особливості вибору та перевірки перед вимірюванням

Перед використанням HVP-39 Pro варто перевірити не лише максимальне значення напруги, а й характер сигналу. Для змінної напруги вказано окреме обмеження AC RMS до 27 кВ, тоді як максимальне пікове значення DC+AC становить 39 кВ. Для високочастотних сигналів потрібно також враховувати верхню межу робочого діапазону та коректність компенсації пробника.

Похибка вимірювання в описі становить 3% від повної шкали. Цей параметр необхідно враховувати, якщо результат використовується не лише для візуального контролю форми сигналу, а й для оцінювання його амплітуди. Температурний коефіцієнт 200 ppm/°C характеризує зміну параметрів пробника залежно від температури, а робочий температурний діапазон від -10 до +55 °C визначає заявлені умови експлуатації.

HVP-39 Pro для вимірювання високовольтних сигналів

Високовольтний пробник HVP-39 Pro Pintek поєднує коефіцієнт ділення 1000:1, BNC-підключення, високий вхідний опір і широкий частотний діапазон. Це дозволяє використовувати його як спеціалізований інтерфейс між високовольтною точкою вимірювання та осцилографом. За необхідності модель також може застосовуватися з цифровими мультиметрами, якщо параметри та спосіб підключення відповідають вимогам вимірювання.

Якщо потрібен високовольтний осцилографічний пробник для сигналів до 39 кВ із діленням 1000:1, HVP-39 Pro варто оцінювати насамперед за допустимою напругою, частотним діапазоном, вхідним імпедансом і категорією безпеки. Перед початком роботи слід обов’язково звірити характеристики конкретного екземпляра з керівництвом з експлуатації та дотримуватися встановлених правил високовольтних вимірювань.
