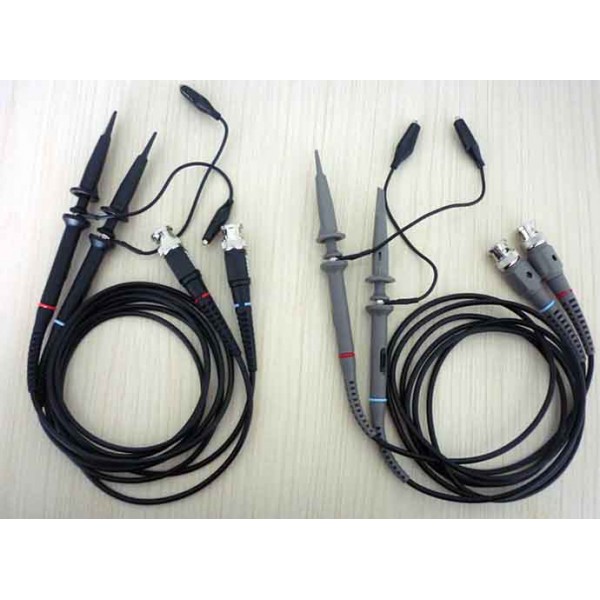

Осцилографічний пробник TP-6100 100 МГц, комплект 2 шт.

Осцилографічний пробник TP-6100 призначений для підключення досліджуваного електричного сигналу до входу осцилографа. Модель працює у двох режимах — X1 та X10, має смугу пропускання до 100 МГц і підходить для використання з осцилографами різних виробників. У комплект входять два пробники, тому набір зручно використовувати з двоканальними осцилографами або для одночасної роботи з двома вимірювальними каналами.

У режимі X1 вхідний опір TP-6100 становить 1 МОм із допуском 2 %, а вхідна ємність — 85…115 пФ. У режимі X10 вхідний опір збільшується до 10 МОм із допуском 2 %, а вхідна ємність зменшується до 14,5…17,5 пФ. Максимальна робоча напруга залежить від вибраного режиму: до 200 В Peak AC при X1 та до 600 В Peak AC при X10.

TP-6100 може використовуватися з осцилографами Rigol, Agilent, Hantek, Siglent, Owon, Tektronix, Hitachi, Pintek, UNI-T, Iwatsu, GW Instek, MCP та іншими моделями з відповідними параметрами входу. Довжина основного кабелю становить 1,2 м, довжина кабелю заземлення — 12 см, маса одного пробника — 55 г.

Призначення осцилографічного пробника TP-6100

TP-6100 є вимірювальним аксесуаром для осцилографа. Він забезпечує підключення контрольованої точки електричної схеми до вимірювального входу та передавання сигналу для подальшого відображення й аналізу. Сам пробник не є автономним вимірювальним приладом і використовується разом з осцилографом.

Перемикач X1/X10 дозволяє вибирати режим відповідно до параметрів сигналу та завдання. У положенні X1 використовується коефіцієнт 1:1, а в положенні X10 сигнал ослаблюється в десять разів. Під час роботи важливо, щоб налаштування коефіцієнта пробника на осцилографі відповідало фактичному положенню перемикача TP-6100.

Якщо пробник установлено в режим X10, але осцилограф налаштований на X1, значення напруги на екрані буде відображатися з неправильним масштабом. Тому перед вимірюванням потрібно перевірити як положення перемикача на TP-6100, так і параметри відповідного каналу осцилографа.

Смуга пропускання до 100 МГц

Осцилографічний пробник TP-6100 розрахований на роботу з осцилографами зі смугою до 100 МГц. Цей параметр є одним із ключових при виборі вимірювального аксесуара, оскільки пробник є частиною загального тракту передавання сигналу.

При використанні TP-6100 потрібно враховувати характеристики не лише самого пробника, а й осцилографа. Якщо смуга пропускання вимірювального приладу нижча, саме вона обмежуватиме можливості всієї системи. Для роботи в межах до 100 МГц параметри осцилографа та пробника повинні відповідати конкретному вимірювальному завданню.

TP-6100 можна застосовувати для спостереження форми сигналів, налагодження та перевірки електронних пристроїв, якщо частота, напруга та інші параметри знаходяться в межах технічних характеристик пробника та осцилографа.

Два режими роботи X1 та X10

Перемикання X1/X10 робить TP-6100 зручним для різних режимів осцилографічних вимірювань. У режимі X1 сигнал передається з коефіцієнтом 1:1. У режимі X10 його рівень на вході осцилографа зменшується у десять разів.

Різниця між двома режимами полягає не тільки в коефіцієнті ослаблення. Змінюються також вхідний опір, вхідна ємність і допустима пікова напруга. Тому при виборі X1 або X10 слід орієнтуватися на сукупність характеристик досліджуваного сигналу.

Для X1 заявлено вхідний опір 1 МОм та ємність 85…115 пФ. Для X10 — 10 МОм та 14,5…17,5 пФ відповідно. Максимальна робоча напруга також відрізняється: до 200 В Peak AC у режимі X1 та до 600 В Peak AC у режимі X10.

Вхідний опір TP-6100

У режимі X1 вхідний опір осцилографічного пробника становить 1 МОм із допуском 2 %. При перемиканні в X10 він збільшується до 10 МОм із таким самим допуском 2 %. Цей параметр необхідно враховувати, оскільки підключений пробник стає частиною досліджуваного електричного кола.

Режим X10 забезпечує вищий вхідний опір і водночас меншу вхідну ємність, тому електричні характеристики вимірювального тракту відрізняються від режиму X1. Вибір потрібно робити відповідно до параметрів схеми та характеру сигналу, який необхідно спостерігати.

Вхідна ємність у режимах X1 і X10

Вхідна ємність TP-6100 у режимі X1 знаходиться в межах 85…115 пФ. У режимі X10 вона становить 14,5…17,5 пФ. Різниця є суттєвою, тому під час високочастотних вимірювань важливо враховувати положення перемикача пробника.

Вхідна ємність разом з опором характеризує навантаження, яке вимірювальний аксесуар створює для досліджуваної схеми. Зі збільшенням частоти роль ємнісної складової зростає, тому для коректної роботи потрібно враховувати параметри всього вимірювального тракту.

Робоча напруга до 600 В Peak AC

Допустима робоча напруга TP-6100 залежить від вибраного коефіцієнта. Для режиму X1 виробником зазначено значення до 200 В Peak AC. При встановленні X10 допускається робота з піковою змінною напругою до 600 В Peak AC.

Ці значення потрібно сприймати саме як пікову напругу AC, а не як середньоквадратичне значення RMS або допустиму постійну напругу. Перед підключенням TP-6100 необхідно переконатися, що параметри досліджуваного сигналу знаходяться в межах характеристик пробника та осцилографа.

Необхідно також враховувати вибраний режим. Межу 600 В Peak AC зазначено для X10, а для X1 — 200 В Peak AC. Перевищувати відповідне значення для встановленого режиму не слід.

Комплект із двох осцилографічних пробників

TP-6100 постачається комплектом із двох осцилографічних пробників. Такий набір зручно використовувати з двоканальними приладами, оскільки обидва канали можна одразу укомплектувати однаковими щупами. Пробники також підходять для багатоканальних осцилографів, якщо їхні параметри відповідають характеристикам TP-6100.

На сторінці товару набір рекомендований для дво- та чотириканальних осцилографів. Для чотириканальної моделі одна пара може використовуватися на двох вибраних каналах, а за необхідності одночасної роботи на всіх чотирьох каналах потрібна відповідна кількість пробників.

Довжина кабелю 1,2 м

Основний кабель TP-6100 має довжину 1,2 м. Такий розмір дозволяє розташувати осцилограф на робочому столі на певній відстані від досліджуваного обладнання та підключитися до необхідної контрольної точки.

Довжина кабелю заземлення становить 12 см. Під час виконання вимірювань необхідно правильно підключати заземлення та враховувати особливості досліджуваної схеми. Особливо важливо дотримуватися правил підключення при роботі з підвищеною напругою.

Сумісність із осцилографами різних виробників

TP-6100 не прив’язаний до однієї марки осцилографа. На сторінці товару зазначена сумісність із приладами Rigol, Agilent, Hantek, Siglent, Owon, Tektronix, Hitachi, Pintek, UNI-T, Iwatsu, GW Instek, MCP та іншими осцилографами зі смугою до 100 МГц.

При цьому сама назва виробника не є єдиним критерієм сумісності. Перед використанням потрібно врахувати параметри входу конкретного осцилографа, необхідний коефіцієнт X1/X10 та характеристики вимірюваного сигналу.

Робочий температурний діапазон

Осцилографічний пробник TP-6100 розрахований на експлуатацію при температурі від -10 до +50 °C. Використання в межах зазначеного температурного діапазону відповідає характеристикам, наведеним для цієї моделі.

Маса одного пробника становить 55 г. Невелика вага та кабель довжиною 1,2 м роблять TP-6100 зручним для повсякденної роботи з осцилографом у лабораторії, сервісній майстерні або на робочому місці спеціаліста з електроніки.

Технічні характеристики TP-6100

• Тип: осцилографічний пробник.
• Модель: TP-6100.
• Кількість у комплекті: 2 шт.
• Смуга пропускання: до 100 МГц.
• Коефіцієнт: X1 / X10.
• Вхідний опір X1: 1 МОм, 2 %.
• Вхідний опір X10: 10 МОм, 2 %.
• Вхідна ємність X1: 85…115 пФ.
• Вхідна ємність X10: 14,5…17,5 пФ.
• Робоча напруга X1: до 200 В Peak AC.
• Робоча напруга X10: до 600 В Peak AC.
• Довжина основного кабелю: 1,2 м.
• Довжина кабелю заземлення: 12 см.
• Робоча температура: від -10 до +50 °C.
• Маса одного пробника: 55 г.

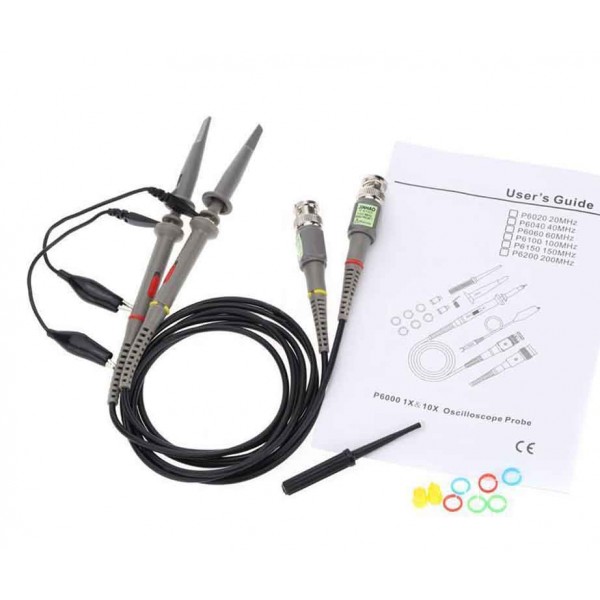

Комплект постачання TP-6100

• осцилографічний пробник TP-6100 — 2 шт.;
• насадка-гачок — 2 шт.;
• викрутка для регулювання — 1 шт.;
• насадки.

Наявність двох насадок-гачків дозволяє укомплектувати обидва пробники для зручного підключення до контрольних точок. Викрутка призначена для регулювання пробників під час підготовки вимірювального комплекту до роботи.

На що звернути увагу при виборі TP-6100

Перед купівлею осцилографічного пробника необхідно перевірити необхідну смугу пропускання. TP-6100 призначений для роботи до 100 МГц. Якщо осцилограф має аналогічну або меншу смугу та інші параметри входу відповідають пробнику, модель можна розглядати для його комплектації.

Другий важливий параметр — необхідний коефіцієнт. TP-6100 підтримує X1 і X10, тому один пробник можна використовувати в двох режимах. При цьому потрібно враховувати, що вхідний опір, ємність і допустима напруга для цих режимів відрізняються.

Також важливо визначити потрібну кількість щупів. У цій комплектації постачаються одразу два TP-6100. Для двоканального осцилографа це дозволяє укомплектувати обидва канали однаковими пробниками.

TP-6100 для ремонту, налагодження та лабораторних робіт

Набір TP-6100 може використовуватися для роботи з електронними пристроями, перевірки сигналів, ремонту та налагодження обладнання, а також у навчальних і лабораторних задачах. Головна умова — відповідність частоти та напруги сигналу технічним характеристикам пробника й підключеного осцилографа.

Смуга до 100 МГц, перемикання X1/X10 та комплект із двох пробників роблять TP-6100 практичним варіантом для оснащення двоканального осцилографа. Сумісність не обмежується одним брендом, тому комплект можна використовувати з широким переліком осцилографів різних виробників із відповідними вхідними параметрами.

Осцилографічний пробник TP-6100 — головне

TP-6100 — комплект із двох осцилографічних пробників зі смугою пропускання до 100 МГц та перемиканням X1/X10. У режимі X1 вхідний опір становить 1 МОм, ємність — 85…115 пФ, допустима робоча напруга — до 200 В Peak AC. У режимі X10 опір становить 10 МОм, ємність — 14,5…17,5 пФ, а робоча напруга — до 600 В Peak AC.

Кабель кожного пробника має довжину 1,2 м, кабель заземлення — 12 см. Робочий температурний діапазон становить від -10 до +50 °C, маса одного TP-6100 — 55 г. У комплект входять два пробники, дві насадки-гачки, викрутка для регулювання та насадки. TP-6100 підходить для осцилографів Rigol, Agilent, Hantek, Siglent, Owon, Tektronix, Hitachi, Pintek, UNI-T, Iwatsu, GW Instek, MCP та інших сумісних моделей.
