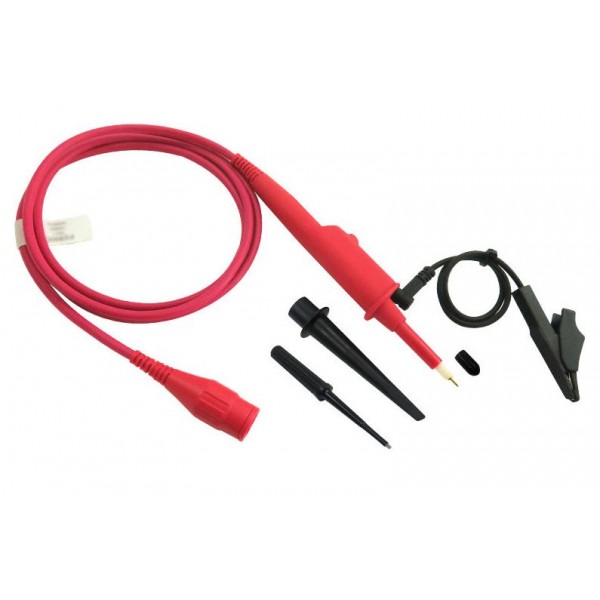

Осцилографічний пробник CP-2300C

Осцилографічний пробник CP-2300C призначений для підключення до осцилографа та вимірювання високочастотних електричних сигналів із попереднім ослабленням їх рівня. Модель має смугу частот до 300 МГц і коефіцієнт ослаблення 100X, що дозволяє використовувати пробник під час дослідження сигналів у широкому частотному діапазоні. Вхідний опір становить 100 МОм, вхідна ємність — 6,5 пФ, а час наростання — 1,15 нс.

CP-2300C використовується разом з осцилографом як вимірювальний аксесуар, що передає на його вхід ослаблений сигнал. Коефіцієнт 100X необхідно враховувати під час налаштування осцилографа та інтерпретації отриманих показань. Пробник може застосовуватися під час лабораторних вимірювань, діагностики електронного обладнання, налагодження схем і дослідження високочастотних сигналів у межах заявлених технічних характеристик.

Призначення пробника CP-2300C

Основне призначення CP-2300C — передавання вимірюваного сигналу від досліджуваної точки до входу осцилографа з ослабленням у 100 разів. Такий принцип роботи дає можливість досліджувати сигнали, рівень яких необхідно попередньо зменшити перед подаванням на вимірювальний вхід.

Осцилографічний пробник не є самостійним вимірювальним приладом. Він працює у складі вимірювального комплекту з осцилографом, тому під час вибору потрібно враховувати не тільки характеристики CP-2300C, а й параметри осцилографа: максимальну допустиму вхідну напругу, смугу пропускання, вхідну ємність та можливість встановлення коефіцієнта пробника 100X.

Завдяки смузі до 300 МГц CP-2300C розрахований на роботу з високочастотними сигналами. Для коректних вимірювань частотний діапазон пробника має відповідати параметрам сигналу та можливостям осцилографа. Загальна смуга вимірювального тракту визначається характеристиками всіх його елементів.

Смуга частот до 300 МГц

Однією з основних характеристик CP-2300C є частотний діапазон до 300 МГц. Цей параметр визначає верхню частоту сигналів, для роботи з якими призначений пробник. Під час вимірювання високочастотних процесів важливо, щоб смуга пробника не була нижчою за необхідний діапазон дослідження.

Смуга 300 МГц дозволяє застосовувати CP-2300C разом із відповідними осцилографами під час аналізу швидкозмінних сигналів. При цьому фактичні можливості вимірювальної системи залежать також від смуги пропускання самого осцилографа. Якщо осцилограф має нижчу смугу, саме вона обмежуватиме можливості всієї системи.

Частотний параметр потрібно оцінювати разом із часом наростання. Для CP-2300C він становить 1,15 нс. Ця характеристика має значення під час спостереження імпульсних і швидкоплинних процесів, коли важливо передати форму фронту сигналу на осцилограф із мінімальним спотворенням у межах характеристик пробника.

Коефіцієнт ослаблення 100X

CP-2300C має фіксований коефіцієнт ослаблення 100X. Це означає, що рівень сигналу, який надходить на осцилограф через пробник, зменшується у 100 разів. Під час роботи цей коефіцієнт потрібно обов’язково враховувати, щоб значення напруги, відображене на екрані, правильно відповідало реальному сигналу.

Багато сучасних осцилографів дозволяють вибрати коефіцієнт пробника в меню каналу. Якщо встановити значення 100X, прилад може автоматично масштабувати показання. Якщо така функція відсутня або коефіцієнт не встановлено, користувачеві необхідно самостійно враховувати ослаблення під час аналізу результатів.

Режим 100X також впливає на електричні параметри пробника. Для CP-2300C вхідний опір при цьому коефіцієнті становить 100 МОм, а вхідна ємність — 6,5 пФ. Ці характеристики необхідно враховувати при роботі з високочастотними та високоомними колами.

Вхідний опір 100 МОм

Вхідний опір CP-2300C становить 100 МОм у режимі 100X. Високий вхідний опір є важливою характеристикою осцилографічного пробника, оскільки підключений вимірювальний аксесуар сам стає частиною досліджуваного електричного кола.

Під час вибору пробника значення 100 МОм слід розглядати разом із вхідною ємністю 6,5 пФ. Для високочастотних вимірювань ємнісне навантаження має особливе значення, тому саме сукупність параметрів визначає поведінку пробника в реальній вимірювальній системі.

Вхідна ємність 6,5 пФ

Вхідна ємність пробника CP-2300C становить 6,5 пФ при коефіцієнті 100X. Цей параметр необхідно враховувати при підключенні до досліджуваного кола, особливо якщо вимірюється високочастотний сигнал.

Чим вища частота сигналу, тим суттєвішим може бути вплив ємності вимірювального тракту. Саме тому для осцилографічного пробника важливими є не лише коефіцієнт ослаблення та максимальна напруга, а й вхідний опір, ємність, довжина провідника та можливість компенсації.

Діапазон компенсації 10…20 пФ

Для CP-2300C зазначений діапазон компенсації 10…20 пФ. Компенсація використовується для узгодження пробника з вхідними характеристиками осцилографа. Правильне налаштування особливо важливе при роботі з імпульсними та високочастотними сигналами, оскільки некоректна компенсація може впливати на форму сигналу, що відображається на екрані.

Перед початком точних вимірювань рекомендується виконати стандартну процедуру перевірки та компенсації пробника відповідно до інструкції осцилографа. Для цього зазвичай використовується калібрувальний вихід осцилографа, якщо такий передбачений його конструкцією. Необхідно досягти правильного відображення тестового прямокутного сигналу без надмірного заокруглення або викидів на фронтах.

Час наростання 1,15 нс

Час наростання CP-2300C становить 1,15 нс. Цей параметр пов’язаний зі здатністю пробника передавати швидкі зміни сигналу. Чим коротший час наростання вимірювального тракту, тим точніше він може відтворювати швидкі фронти імпульсів у межах своєї смуги пропускання.

Для практичного використання значення 1,15 нс необхідно розглядати разом зі смугою частот до 300 МГц. При роботі з імпульсними сигналами характеристики пробника та осцилографа спільно визначатимуть, наскільки точно на екрані буде відображатися форма досліджуваного сигналу.

Технічні характеристики CP-2300C

Робоча температура від -15 до +50 °C

Пробник CP-2300C розрахований на роботу при температурі від -15 до +50 °C. Цей діапазон необхідно враховувати при експлуатації обладнання в лабораторії, майстерні або в інших умовах, де температура може суттєво змінюватися.

Для стабільної та безпечної роботи вимірювального обладнання бажано використовувати пробник у межах зазначених умов експлуатації. Вихід за межі заявленого температурного діапазону може впливати на характеристики приладу та не відповідає зазначеним умовам його використання.

Довжина провідника 130 см

Довжина провідника CP-2300C становить 130 см. Це забезпечує зручне підключення між осцилографом і точкою вимірювання без необхідності розташовувати прилад безпосередньо біля досліджуваного обладнання.

Водночас під час високочастотних вимірювань потрібно дотримуватися правильної методики підключення, оскільки довжина та конфігурація вимірювального тракту можуть впливати на форму сигналу. Особливо це важливо при роботі з короткими імпульсами та сигналами з високою частотою.

Компактна конструкція

Маса пробника CP-2300C становить лише 75 г. Невелика вага спрощує роботу при тривалих вимірюваннях та підключенні до електронних схем. Разом із провідником довжиною 130 см це робить пробник зручним вимірювальним аксесуаром для лабораторних, ремонтних і сервісних задач.

При виборі CP-2300C слід орієнтуватися не тільки на його компактність, а насамперед на технічні параметри: смугу до 300 МГц, коефіцієнт 100X, вхідний опір 100 МОм, ємність 6,5 пФ та діапазон компенсації 10…20 пФ.

На що звернути увагу перед вимірюванням

Перед підключенням CP-2300C потрібно перевірити допустимі параметри сигналу та осцилографа. Необхідно встановити або врахувати коефіцієнт пробника 100X, перевірити компенсацію та переконатися, що частота сигналу знаходиться в межах робочої смуги до 300 МГц.

Особливої уваги потребує інформація про допустиму напругу. У вихідному описі CP-2300C одночасно зазначено, що пробник дозволяє вимірювати високочастотну напругу до 5 кВ, але нижче серед технічних характеристик вказано максимальну напругу 500 Vp-p. Оскільки ці значення суттєво відрізняються, перед роботою з високою напругою необхідно уточнити допустимий рівень для конкретного пробника та режиму вимірювання за технічною документацією.

Не слід використовувати значення 5 кВ як безумовно допустиму робочу напругу без додаткової перевірки. Для високовольтних вимірювань правильне визначення межі напруги є критично важливим як для захисту обладнання, так і для безпечного проведення робіт.

Як вибрати осцилографічний пробник CP-2300C

CP-2300C варто розглядати, якщо потрібен осцилографічний пробник із частотною смугою до 300 МГц та коефіцієнтом ослаблення 100X. Ці характеристики є ключовими при визначенні відповідності пробника конкретному осцилографу та вимірювальному завданню.

При порівнянні з іншими моделями звертайте увагу на смугу пропускання, час наростання, коефіцієнт ослаблення, вхідний опір, вхідну ємність, діапазон компенсації та допустиму напругу. Для CP-2300C вказані смуга до 300 МГц, час наростання 1,15 нс, ослаблення 100X, опір 100 МОм і ємність 6,5 пФ.

Якщо осцилограф підтримує роботу з пробниками 100X і його вхідні характеристики відповідають діапазону компенсації 10…20 пФ, CP-2300C можна розглядати як варіант для високочастотних вимірювань у межах заявлених характеристик.

CP-2300C — основні параметри

Осцилографічний пробник CP-2300C має смугу частот до 300 МГц, коефіцієнт ослаблення 100X та час наростання 1,15 нс. Вхідний опір становить 100 МОм, вхідна ємність — 6,5 пФ, діапазон компенсації — 10…20 пФ. Робоча температура знаходиться в межах від -15 до +50 °C, довжина провідника — 130 см, маса — 75 г.

Модель призначена для використання разом з осцилографом під час дослідження високочастотних сигналів. При роботі необхідно правильно враховувати коефіцієнт ослаблення 100X, виконувати компенсацію відповідно до параметрів осцилографа та дотримуватися допустимих електричних характеристик вимірювального тракту.
