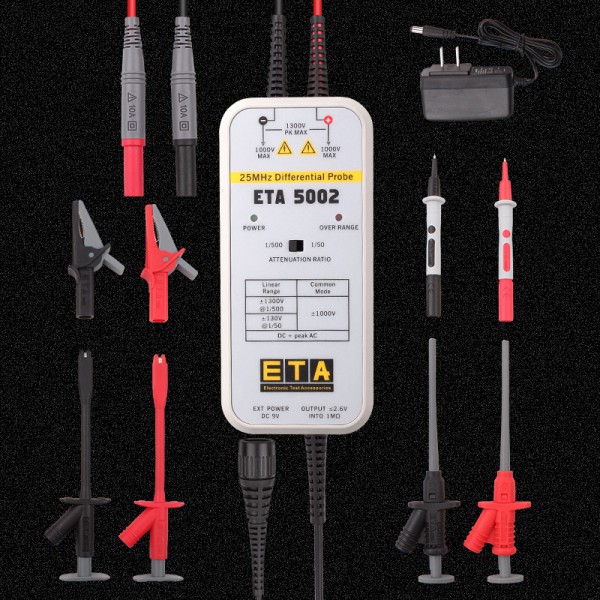

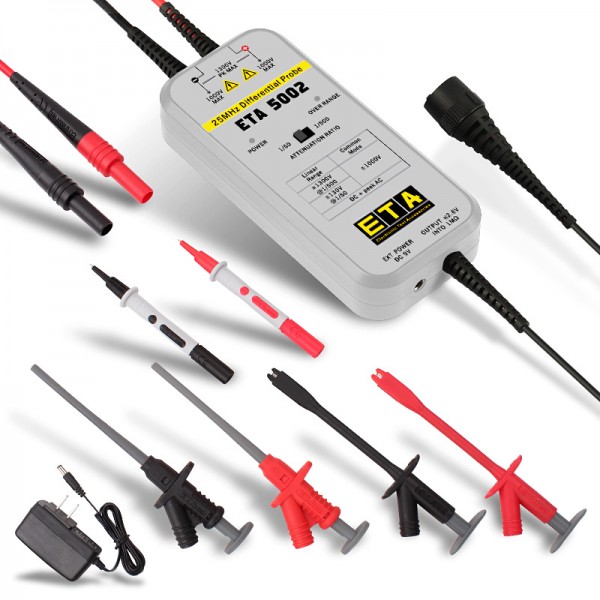

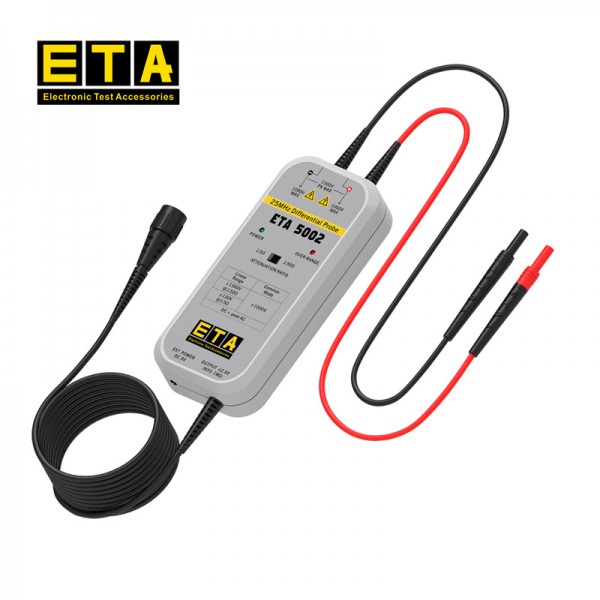

Диференціальний пробник ЕТА 5002

Диференціальний пробник ЕТА 5002 призначений для розширення вимірювальних можливостей штатних осцилографів і використовується для вимірювання сигналу між двома точками. Прилад дає змогу працювати із сигналами, для яких потрібне попереднє ослаблення перед подаванням на вхід осцилографа. Модель підтримує два коефіцієнти ослаблення — 1/50 та 1/500, має діапазон частот до 25 МГц і розрахована на максимальну напругу до 1300 В при використанні атенюатора 1/500.

ЕТА 5002 може застосовуватися разом з осцилографом у вимірювальних, діагностичних, сервісних та лабораторних роботах, коли необхідно контролювати форму електричного сигналу між двома точками. Максимальний рівень вихідного сигналу пробника становить менше 2,6 В, а живлення здійснюється від джерела 9 В. Поєднання двох режимів ослаблення дозволяє вибрати відповідний коефіцієнт залежно від параметрів досліджуваного сигналу.

Призначення диференціального пробника ЕТА 5002

Основне завдання ЕТА 5002 — розширити можливості стандартного осцилографа під час вимірювання електричних сигналів. Звичайний осцилограф приймає сигнал на свої вимірювальні входи в межах допустимих для конкретної моделі параметрів. Диференціальний пробник використовується як додатковий вимірювальний елемент між досліджуваним колом та осцилографом і забезпечує ослаблення сигналу перед його подаванням на вимірювальний вхід.

Модель ЕТА 5002 має два режими ослаблення: 1/50 та 1/500. Це дає можливість адаптувати рівень сигналу до подальшого вимірювання осцилографом. Для роботи з більш високою напругою передбачено коефіцієнт 1/500. Максимальна напруга, зазначена для цього режиму, становить 1300 В.

Наявність диференціального пробника особливо важлива в тих вимірювальних задачах, де потрібно спостерігати форму сигналу та одночасно враховувати рівень напруги. Перед використанням необхідно вибрати відповідний режим ослаблення та переконатися, що параметри досліджуваного сигналу відповідають характеристикам ЕТА 5002 і підключеного осцилографа.

Діапазон частот до 25 МГц

Диференціальний пробник ЕТА 5002 працює в діапазоні частот до 25 МГц. Цей параметр визначає частотну область, у якій модель призначена для роботи. Під час вибору пробника важливо порівнювати його частотний діапазон із частотою сигналів, які планується досліджувати.

Смуга до 25 МГц робить ЕТА 5002 придатним для вимірювальних задач, що знаходяться в межах зазначеної частотної області. При цьому загальна вимірювальна система складається не тільки з пробника, а й з осцилографа, тому можливості комплексу потрібно оцінювати за характеристиками обох пристроїв.

Якщо частотні параметри досліджуваного сигналу наближаються до граничного значення або перевищують 25 МГц, під час вибору обладнання необхідно враховувати зазначене виробником обмеження ЕТА 5002. Для сигналів із вищою частотою слід використовувати диференціальний пробник з відповідною смугою пропускання.

Два коефіцієнти ослаблення: 1/50 та 1/500

Однією з ключових характеристик ЕТА 5002 є можливість вибору між двома коефіцієнтами ослаблення сигналу — 1/50 та 1/500. Це дозволяє використовувати один пробник для сигналів різного рівня в межах його технічних характеристик.

Режим 1/50 означає, що сигнал перед подаванням на вихід пробника ослаблюється відповідно до встановленого коефіцієнта. Режим 1/500 забезпечує значно більше ослаблення і використовується, зокрема, для роботи з високими рівнями напруги. Саме для коефіцієнта 1/500 в описі ЕТА 5002 зазначена максимальна напруга 1300 В.

Під час аналізу показань осцилографа потрібно обов’язково враховувати обраний коефіцієнт пробника. Отриманий на вході осцилографа сигнал є ослабленим відносно сигналу в досліджуваному колі. Тому для правильної оцінки фактичної напруги необхідно враховувати встановлене співвідношення 1/50 або 1/500.

Максимальна напруга до 1300 В

Для диференціального пробника ЕТА 5002 заявлена максимальна напруга 1300 В при використанні атенюатора 1/500. Це один із головних параметрів, на який потрібно звертати увагу при виборі пробника для роботи з сигналами підвищеного рівня.

Не слід автоматично переносити значення 1300 В на всі режими роботи приладу. У вихідних характеристиках максимальна напруга 1300 В зазначена саме разом із коефіцієнтом ослаблення 1/500. Для режиму 1/50 окреме максимальне значення напруги в описі моделі не наведене.

Перед підключенням пробника необхідно оцінити очікувану напругу в точках вимірювання та вибрати відповідний режим. Також слід враховувати допустимі параметри підключеного осцилографа. Максимальне значення 1300 В є технічною межею, зазначеною для ЕТА 5002 у відповідному режимі, а не рекомендацією постійно працювати на граничному рівні.

Вихідний сигнал менше 2,6 В

Вихідний сигнал ЕТА 5002 становить менше 2,6 В. Завдяки використанню вбудованого ослаблення пробник перетворює рівень досліджуваного сигналу відповідно до обраного коефіцієнта та формує сигнал для подальшого вимірювання осцилографом.

Параметр вихідного сигналу необхідно враховувати разом із характеристиками вимірювального входу конкретного осцилографа. Під час налаштування вимірювальної системи важливо правильно вибрати масштаб осцилографа та врахувати коефіцієнт ослаблення пробника, щоб показання відповідали фактичному рівню сигналу в досліджуваному колі.

Живлення 9 В

Для роботи диференціального пробника ЕТА 5002 потрібне живлення 9 В. Це необхідно враховувати при підготовці приладу до використання. Перед початком вимірювань слід перевірити наявність відповідного живлення та працездатність пробника.

Інші параметри системи живлення, зокрема тип джерела, споживаний струм або тривалість автономної роботи, у вихідних характеристиках моделі не зазначені. Тому при необхідності таких даних їх варто уточнювати окремо перед вибором або експлуатацією приладу.

Основні характеристики ЕТА 5002

Робота з осцилографом

ЕТА 5002 використовується як додатковий пробник до осцилографа. Його завдання полягає не в заміні осцилографа, а в розширенні можливостей вимірювальної системи. Сигнал із досліджуваного кола надходить на пробник, ослаблюється відповідно до вибраного режиму та передається для відображення й аналізу на осцилографі.

Перед початком вимірювання необхідно врахувати три основні параметри: очікувану напругу, частоту сигналу та обраний коефіцієнт ослаблення. Для ЕТА 5002 частотний діапазон обмежений значенням 25 МГц, доступні режими 1/50 та 1/500, а максимальна напруга 1300 В зазначена для режиму 1/500.

Після вибору коефіцієнта потрібно правильно інтерпретувати результат на екрані осцилографа. Якщо програмне або апаратне налаштування осцилографа не враховує коефіцієнт пробника автоматично, його необхідно врахувати під час оцінювання фактичної амплітуди сигналу.

На що звернути увагу при виборі диференціального пробника

Під час вибору ЕТА 5002 насамперед потрібно визначити частотний діапазон сигналів, з якими планується працювати. Якщо необхідні вимірювання знаходяться в межах до 25 МГц, модель відповідає заявленому частотному діапазону. Для задач, що потребують роботи на вищих частотах, необхідно підбирати пробник з іншими характеристиками.

Другий важливий параметр — рівень напруги. ЕТА 5002 підтримує два ступені ослаблення, а для режиму 1/500 вказана максимальна напруга 1300 В. Якщо необхідні параметри вимірювання відрізняються, потрібно перевірити відповідність пробника конкретній задачі ще до підключення обладнання.

Також необхідно враховувати вихідний рівень менше 2,6 В та сумісність із характеристиками входу осцилографа. Значення вхідного опору, вхідної ємності, точності, коефіцієнта придушення синфазного сигналу та інші додаткові параметри в наявному описі ЕТА 5002 не вказані, тому за потреби їх слід уточнити окремо.

Переваги двох режимів ослаблення

Наявність двох коефіцієнтів — 1/50 та 1/500 — дозволяє використовувати ЕТА 5002 в різних режимах без необхідності застосовувати окремий пробник для кожного рівня ослаблення. Користувач може вибрати необхідний режим відповідно до параметрів вимірюваного сигналу.

Коефіцієнт 1/50 забезпечує менше ослаблення, тоді як 1/500 значно зменшує рівень сигналу перед його подаванням на вихід. Вибір режиму має виконуватися до початку вимірювання з урахуванням очікуваної напруги та можливостей осцилографа.

Правильне використання коефіцієнта ослаблення також впливає на інтерпретацію отриманих результатів. Показання осцилографа потрібно співвідносити з установленим режимом пробника, оскільки сигнал на його виході є зменшеним відносно початкового.

Кому може підійти ЕТА 5002

Диференціальний пробник ЕТА 5002 може використовуватися фахівцями, яким необхідно розширити можливості наявного осцилографа для роботи з електричними сигналами в межах частот до 25 МГц. Прилад може бути корисним у лабораторних, сервісних, ремонтних та діагностичних роботах, якщо параметри конкретної задачі відповідають його технічним характеристикам.

Перед придбанням рекомендується порівняти діапазон частот, максимальну напругу, коефіцієнти ослаблення та вихідний рівень ЕТА 5002 з параметрами обладнання, яке вже використовується. Особливу увагу потрібно приділити сумісності з конкретним осцилографом та необхідному діапазону вимірювань.

Диференціальний пробник ЕТА 5002 — основне

ЕТА 5002 — диференціальний пробник для розширення можливостей осцилографів під час вимірювання сигналів між двома точками. Модель працює з частотами до 25 МГц і має два коефіцієнти ослаблення — 1/50 та 1/500. Максимальна напруга становить 1300 В при використанні атенюатора 1/500. Вихідний сигнал — менше 2,6 В, живлення — 9 В.

Завдяки двом режимам ослаблення ЕТА 5002 можна налаштувати відповідно до рівня досліджуваного сигналу в межах заявлених характеристик. При виборі пробника необхідно враховувати частоту, напругу, коефіцієнт ослаблення та параметри осцилографа, з яким планується його використовувати.
