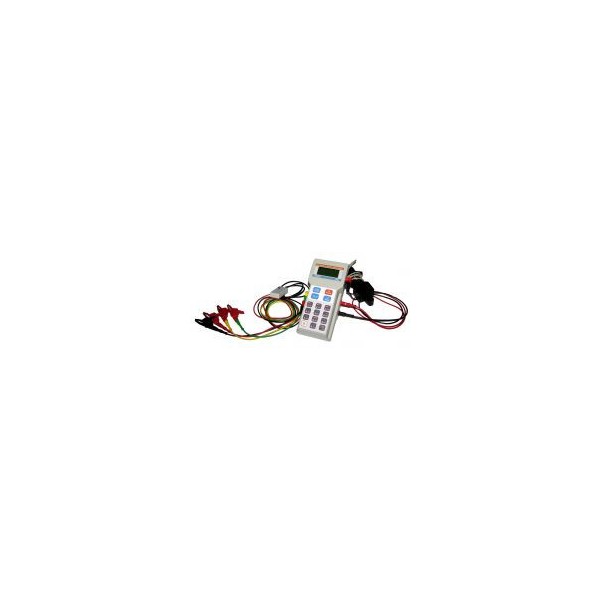

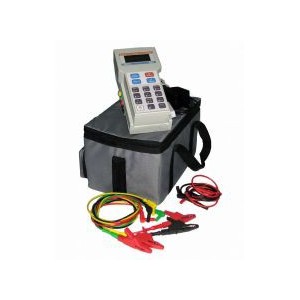

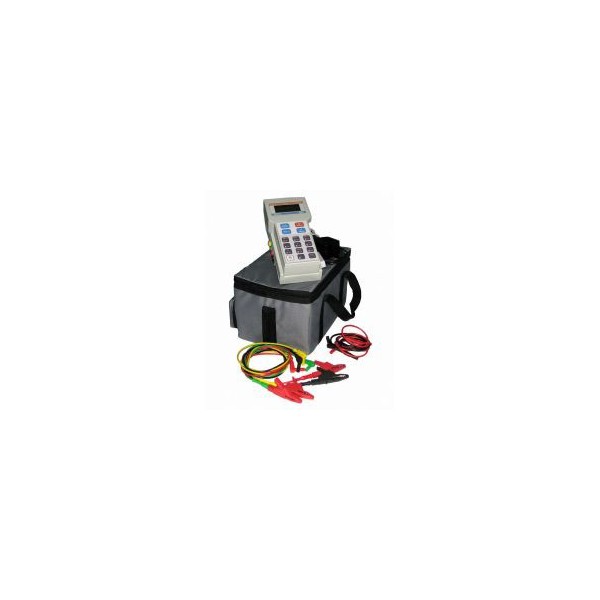

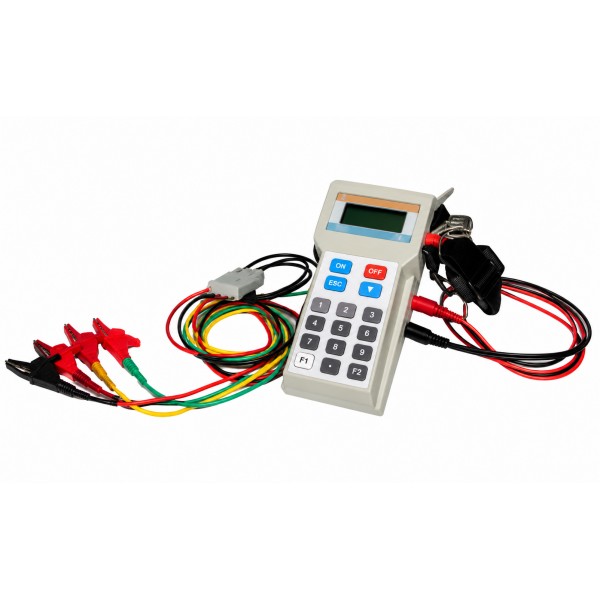

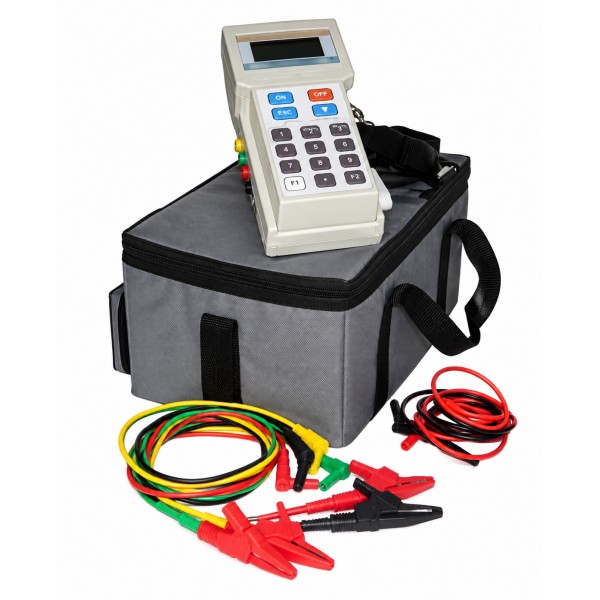

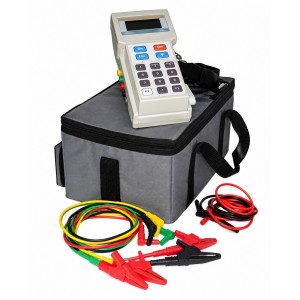

Вимірювач втрат напруги СА-210

СА-210 — спеціалізований вимірювальний прилад для визначення втрат напруги у вторинних колах трансформаторів напруги. Прилад призначений для контролю падіння напруги в лініях зв’язку між трансформатором напруги та лічильником і може застосовуватися під час перевірки та обслуговування вимірювальних кіл.

Крім основного завдання — вимірювання втрат напруги — СА-210 дозволяє визначати низку додаткових електричних параметрів. Прилад вимірює змінну напругу до 250 В, змінний струм до 20 А при використанні струмовимірювальних кліщів, повну, активну та реактивну потужність, коефіцієнт потужності, а також різницю фаз між напругою та струмом.

Конструктивно вимірювач СА-210 складається з двох блоків — стаціонарного та переносного. Виміряні значення можуть записуватися у внутрішню пам’ять приладу та передаватися на комп’ютер. Синхронізація між стаціонарним і переносним блоками здійснюється через інфрачервоний канал. Така конструкція дозволяє виконувати вимірювання в різних точках вторинного кола та зіставляти отримані значення.

Призначення вимірювача СА-210

Основне призначення СА-210 — вимірювання втрат напруги у вторинних колах трансформаторів напруги. Втрати визначаються на ділянці між трансформатором напруги та приладом обліку. Контроль цього параметра важливий у вимірювальних колах, де необхідно оцінити фактичне падіння напруги на з’єднувальних проводах та інших елементах кола.

Вимірювання втрат напруги за допомогою СА-210 може виконуватися за 2-, 3- та 4-провідною схемою. Це дає можливість використовувати прилад із різними конфігураціями вторинних вимірювальних кіл. Перед виконанням робіт необхідно вибрати схему відповідно до структури конкретного об’єкта та умов вимірювання.

Діапазон вимірювання втрат напруги δU становить від -5 до +5%. При цьому вимірювання виконується за умови, що значення напруги на трансформаторі напруги U_ТН знаходиться в межах від 30 до 220 В.

Вимірювання змінної напруги та струму

Крім спеціалізованого вимірювання втрат напруги, СА-210 виконує функції вимірювання основних електричних величин. Діапазон вимірювання змінної напруги становить від 0,01 до 250 В. Межа допустимої основної відносної похибки вимірювання напруги — ±1,5% за частоти 50 Гц.

Діюче значення сили змінного струму вимірюється в діапазоні від 0,01 до 20 А. Для вимірювання струму використовуються струмовимірювальні кліщі, що входять до комплекту приладу. Межа допустимої основної відносної похибки становить ±1,5%.

Можливість одночасно контролювати напругу й струм розширює функціональність СА-210 та дозволяє використовувати отримані значення для визначення потужності, коефіцієнта потужності й фазових параметрів електричного кола.

Вимірювання повної, активної та реактивної потужності

СА-210 дозволяє вимірювати повну потужність S у діапазоні від 0,0001 до 5000 В·А. Вимірювання виконується за напруги від 0,01 до 250 В і сили струму від 0,01 до 20 А. Межа допустимої основної відносної похибки для повної потужності становить ±3%.

Активна потужність P вимірюється в діапазоні від 0,005 до 5000 Вт. Межа допустимої основної абсолютної похибки становить ±0,05 × S, де S — числове значення повної потужності, виміряної у вольт-амперах. Умови вимірювання: напруга від 0,1 до 250 В і струм від 0,05 до 20 А.

Прилад також вимірює реактивну потужність Q у діапазоні від 0,005 до 5000 В·А. Вимірювання струму та параметрів, пов’язаних зі струмом, виконуються СА-210 разом зі струмовимірювальними кліщами.

Вимірювання різниці фаз і коефіцієнта потужності

СА-210 визначає різницю фаз між напругою та струмом першої гармоніки φ в діапазоні від -180° до +180°. Межа допустимої основної абсолютної похибки становить ±1°. Вимірювання виконується за напруги від 0,1 до 250 В і струму від 0,05 до 20 А.

Коефіцієнт потужності cosφ вимірюється в діапазоні від -1 до +1 із зазначенням характеру реактивності. Межа допустимої основної абсолютної похибки становить ±0,02. Для вимірювання коефіцієнта потужності також повинні виконуватися умови: напруга від 0,1 до 250 В і струм від 0,05 до 20 А.

Завдяки вимірюванню фазового кута та коефіцієнта потужності СА-210 дозволяє отримувати додаткову інформацію про параметри контрольованого електричного кола, не обмежуючись лише визначенням величини падіння напруги.

Два вимірювальні блоки та ІЧ-синхронізація

Конструкція СА-210 включає стаціонарний і переносний блоки. Такий принцип побудови пов’язаний зі специфікою вимірювання втрат напруги, коли параметри необхідно контролювати в різних точках вторинного кола трансформатора напруги.

Синхронізація блоків виконується через інфрачервоний канал. Це дозволяє узгодити роботу стаціонарної та переносної частин вимірювального комплекту. При вимірюванні втрат напруги необхідно враховувати також вплив різниці температур навколо обох блоків після синхронізації.

Межа допустимої додаткової абсолютної похибки вимірювання втрат напруги, спричиненої зміною різниці температур повітря навколо стаціонарного та переносного блоків від моменту синхронізації до моменту вимірювання напруги на затискачах лічильника, становить ±0,001% на кожний 1 °C різниці температур.

Внутрішня пам’ять і передавання даних на комп’ютер

Результати вимірювань СА-210 можуть записуватися у внутрішню пам’ять приладу. Це дозволяє зберігати отримані значення для подальшої роботи з результатами без необхідності фіксувати кожен показник вручну безпосередньо під час вимірювання.

Збережені дані можуть передаватися на комп’ютер. Така можливість корисна, коли результати потрібно опрацювати, систематизувати або використати під час підготовки технічної документації. Наявність пам’яті та можливості передачі результатів доповнює функціональність СА-210 як спеціалізованого приладу для перевірки вторинних кіл трансформаторів напруги.

Технічні характеристики вимірювача СА-210

Додаткові похибки вимірювання

Для вимірювання напруги, сили струму, активної, реактивної та повної потужності, коефіцієнта потужності й різниці фаз між напругою та струмом передбачено вплив температури навколишнього середовища. Межі допустимих додаткових похибок, спричинених зміною температури від меж нормального температурного діапазону в межах робочого діапазону, дорівнюють межам відповідних основних похибок на кожні 10 °C.

Вимірювання струму, різниці фаз, потужності та коефіцієнта потужності виконуються вимірювачем спільно зі струмовимірювальними кліщами, що входять до комплекту. Цю особливість необхідно враховувати під час підготовки приладу до роботи.

Загальні характеристики СА-210

Основні можливості СА-210

• вимірювання втрат напруги у вторинних колах трансформаторів напруги;
• діапазон вимірювання втрат напруги від -5 до +5%;
• вимірювання змінної напруги від 0,01 до 250 В;
• вимірювання змінного струму від 0,01 до 20 А зі струмовимірювальними кліщами;
• вимірювання повної потужності до 5000 В·А;
• вимірювання активної потужності до 5000 Вт;
• вимірювання реактивної потужності до 5000 В·А;
• визначення коефіцієнта потужності cosφ;
• вимірювання різниці фаз між напругою та струмом;
• робота за 2-, 3- та 4-провідною схемою;
• стаціонарний і переносний блоки;
• синхронізація блоків через ІЧ-канал;
• запис результатів у внутрішню пам’ять;
• можливість передавання виміряних значень на комп’ютер;
• живлення від 4 елементів по 1,5 В;
• робочий температурний діапазон -10…+40 °C.

Вимірювання втрат напруги у вторинних колах

Спеціалізація СА-210 відрізняє його від універсальних мультиметрів та звичайних вимірювачів електричних параметрів. Основним завданням приладу є саме визначення втрат напруги між трансформатором напруги та лічильником. При цьому користувач отримує також можливість контролювати напругу, струм, потужність і фазові параметри.

Двоблокова конструкція відповідає специфіці таких вимірювань. Стаціонарний і переносний блоки синхронізуються між собою через ІЧ-канал, після чого результати можуть бути записані у внутрішню пам’ять. Підтримка 2-, 3- і 4-провідної схеми дозволяє адаптувати методику вимірювання до конфігурації вторинного кола.

СА-210 для комплексного контролю електричних параметрів

Хоча основна функція СА-210 пов’язана з вимірюванням втрат напруги, прилад забезпечує комплексний контроль параметрів електричного кола. Діапазон змінної напруги до 250 В і струму до 20 А доповнюється вимірюванням активної, реактивної та повної потужності, коефіцієнта потужності й фазового кута.

Для струмових вимірювань використовуються кліщі, що входять до комплекту. Це дозволяє отримувати дані про силу струму без включення вимірювального каналу безпосередньо в розрив кола. При цьому потрібно дотримуватися зазначених для СА-210 діапазонів, умов вимірювання та меж допустимої похибки.

СА-210 доцільно використовувати там, де необхідний спеціалізований прилад для перевірки вторинних кіл трансформаторів напруги з можливістю збереження результатів і їх подальшої передачі на комп’ютер. Перед виконанням вимірювань слід враховувати схему підключення, допустимі значення напруги та струму, температурні умови й вимоги до використання струмовимірювальних кліщів.
