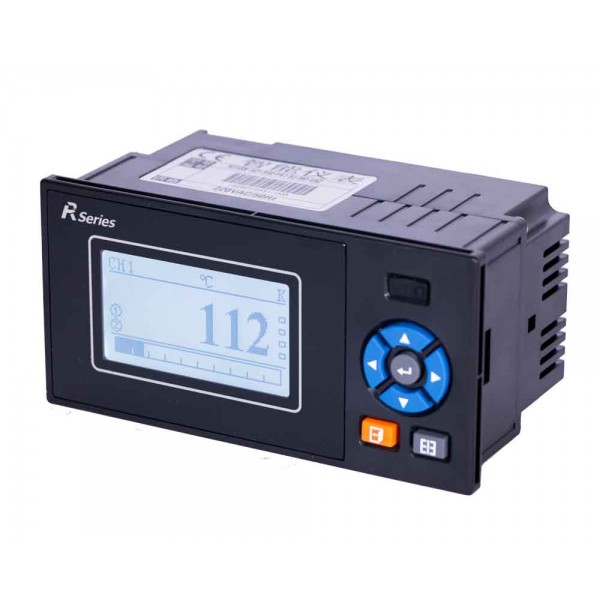

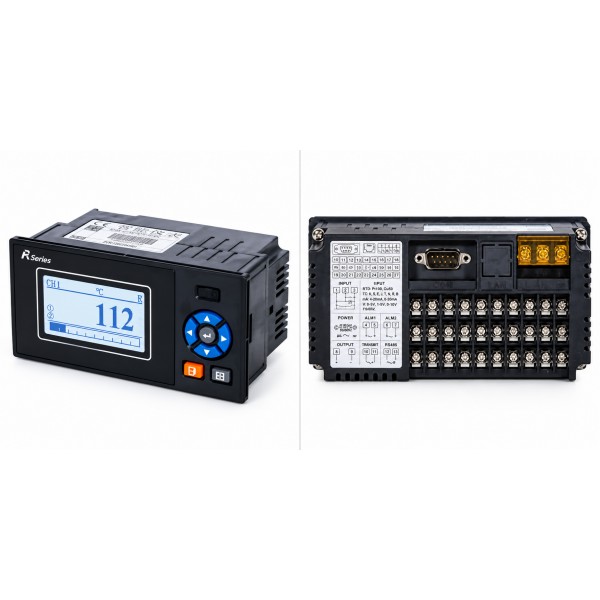

Безпаперовий самописець-реєстратор ALT PR-21-1

ALT PR-21-1 — безпаперовий самописець-реєстратор, призначений для реєстрації технологічних процесів за електричними сигналами. Прилад дає змогу приймати сигнали від різних типів датчиків і перетворювачів, відображати результати вимірювань, записувати дані у внутрішню пам’ять та переносити їх на USB-накопичувач. Базова версія має один вимірювальний канал, а додатково можливі модифікації на 2, 3 або 4 канали.

Реєстратор підтримує сигнали напруги та струму, термопари, термометри опору й частотні сигнали. У переліку сумісних джерел також зазначені пірометри F1, F2 та вольфрам-ренієві термопари WRe3-25 і WRe5-26. ALT PR-21-1 може застосовуватися у системах контролю, де потрібно спостерігати за зміною технологічних параметрів і зберігати результати для подальшого аналізу.

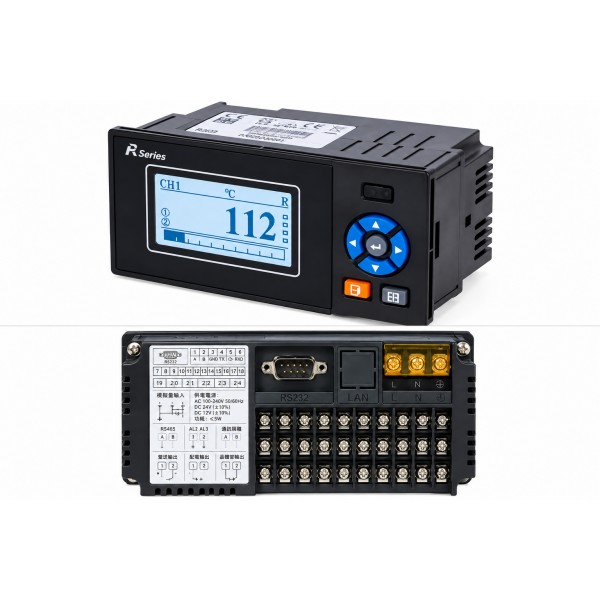

Відображення та обробка даних

Для відображення інформації використовується синій рідкокристалічний дисплей з матрицею 128 × 64 точки. Прилад може виконувати збір, запис, відображення даних і функції сигналізації. Основою електронної частини є високопродуктивне 32-бітне RISC-ядро ARM Cortex-M3, розраховане на одночасне виконання цих операцій.

Заявлена точність реєстратора становить 0,2 % від повної шкали. Для вимірювань із використанням термопар додатково потрібно враховувати похибку холодного спаю.

Підтримувані вхідні сигнали

ALT PR-21-1 підтримує декілька типів стандартних промислових сигналів. Для напруги передбачені діапазони 0–5 В, 1–5 В, 0–20 мВ та 0–100 мВ. Для струмових сигналів зазначені діапазони 0–10 мА, 4–20 мА та 0–20 мА. Вхідний опір для відповідного режиму — 0…400 Ом.

Для контролю температури підтримуються термопари типів S, B, K, T, R, E, N та J. Також можна працювати з термометрами опору PT100, Cu50, G53, Cu100, BA1 та BA2. Для підключення термоопорів зазначено використання трьох балансувальних проводів опору. Додатково в характеристиках наведені пірометри F1 і F2 та вольфрам-ренієві термопари WRe3-25 і WRe5-26.

Окремо підтримується частотний сигнал у діапазоні 0,5…5000 Гц. Завдяки цьому реєстратор може працювати з різними первинними перетворювачами в межах заявлених діапазонів і типів входу.

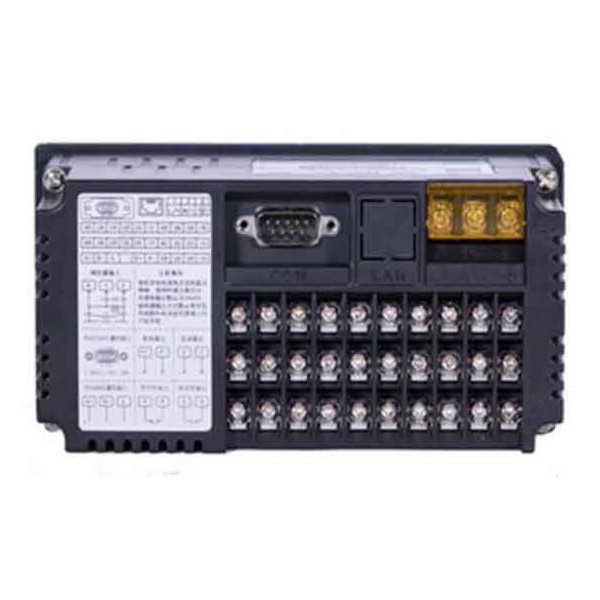

Релейні та аналогові виходи

Прилад має два вихідні реле. Для контактів зазначене навантаження 3 А при 220 В AC або 1 А при 30 В DC. Реле можуть налаштовуватися для сигналізації за верхніми та нижніми межами контрольованого параметра. Це дає змогу використовувати ALT PR-21-1 не лише для архівування даних, а й для оперативного контролю процесу.

Також передбачений вихідний струмовий сигнал 4–20 мА. Він може використовуватися для передавання сигналу на сумісне зовнішнє обладнання або системи автоматики, що працюють зі стандартною струмовою петлею.

Пам’ять і запис на USB-накопичувач

Для збереження результатів використовується внутрішня пам’ять на базі NAND Flash Memory. Доступні варіанти ємності 64, 128, 192 або 248 МБ. Крім внутрішньої пам’яті, реєстратор підтримує запис і перенесення даних на зовнішній USB-накопичувач. Це дозволяє накопичувати вимірювальну інформацію без паперової стрічки та переносити архів для подальшої роботи.

Інтервал запису налаштовується відповідно до завдання. Доступні 11 значень: 1, 2, 4, 8, 12, 24, 36, 60, 120, 180 або 240 секунд. Тривалість запису залежить від обраного інтервалу, ємності пам’яті та параметрів реєстрації й розраховується за формулою, наведеною в інструкції.

Передбачений захист пам’яті при вимкненні живлення, тому вже записані дані можуть зберігатися у разі припинення електроживлення приладу.

Інтерфейси зв’язку

Для ALT PR-21-1 зазначений інтерфейс RS-232. Для окремої моделі передбачений RS-485. Підтримуються швидкості обміну 1200, 2400, 9600, 19200, 38400 та 57600. Через RS-232 також можлива передача даних на мікротермопринтер для друку зареєстрованої інформації.

Наявність послідовного інтерфейсу дає можливість включати реєстратор до складу сумісних вимірювальних і контрольних систем. Якщо для конкретного завдання потрібен RS-485, слід враховувати, що в описі він зазначений як виконання окремої моделі.

Живлення та умови експлуатації

Реєстратор може працювати від мережі змінного струму 220 В, 50 Гц. Також передбачене живлення постійним струмом 24 В у діапазоні 22–28 В. Варіант живлення 12 В DC зазначений як опціональний. Робочий температурний діапазон ALT PR-21-1 становить від 0 до +50 °C, маса приладу — 1 кг.

Основні технічні характеристики ALT PR-21-1

• кількість вимірювальних каналів базової версії — 1;
• можливі модифікації на 2, 3 або 4 канали;
• дисплей — синій РК, 128 × 64 точки;
• точність — 0,2 % від повної шкали;
• процесор — 32-бітне RISC-ядро ARM Cortex-M3;
• вхідна напруга — 0–5 В, 1–5 В, 0–20 мВ, 0–100 мВ;
• струмовий вхід — 0–10 мА, 4–20 мА, 0–20 мА;
• частотний вхід — 0,5…5000 Гц;
• термопари — S, B, K, T, R, E, N, J;
• термометри опору — PT100, Cu50, G53, Cu100, BA1, BA2;
• пірометри — F1, F2;
• вольфрам-ренієві термопари — WRe3-25, WRe5-26;
• два вихідних реле — 3 А / 220 В AC або 1 А / 30 В DC;
• вихідний сигнал — 4–20 мА;
• пам’ять — 64/128/192/248 МБ;
• інтервал запису — від 1 до 240 секунд, 11 доступних значень;
• інтерфейс — RS-232; RS-485 для окремої моделі;
• швидкості обміну — 1200, 2400, 9600, 19200, 38400, 57600;
• живлення — AC 220 В, 50 Гц; DC 24 В (22–28 В); DC 12 В опціонально;
• робоча температура — 0…+50 °C;
• маса — 1 кг.

Застосування безпаперового реєстратора

ALT PR-21-1 орієнтований на задачі, де потрібно регулярно реєструвати технологічні параметри, спостерігати за їх зміною та накопичувати результати у цифровому вигляді. Підтримка сигналів 4–20 мА, 0–5 В, 1–5 В, декількох типів термопар і термометрів опору дозволяє підключати різні сумісні датчики та вимірювальні перетворювачі.

Переваги цифрової реєстрації

ALT PR-21-1 зберігає результати у цифровому вигляді, тому для основної реєстрації не потрібна паперова стрічка. Дані можна накопичувати у внутрішній пам’яті та переносити на USB-накопичувач. При цьому за потреби залишається можливість друку через RS-232 на сумісному мікротермопринтері.

Що врахувати під час вибору ALT PR-21-1

Перед замовленням варто визначити потрібну кількість каналів, тип вхідного сигналу, інтерфейс зв’язку та варіант живлення. Стандартний ALT PR-21-1 має один вимірювальний канал, а виконання на 2, 3 або 4 канали є додатковими модифікаціями. RS-485 зазначений для окремої моделі, а живлення 12 В DC — як опція.

Якщо прилад планується використовувати з термопарами, термометрами опору, струмовими або напруговими перетворювачами, перед підключенням потрібно переконатися, що конкретний датчик відповідає підтримуваному типу сигналу та діапазону. Для термопар додатково слід враховувати похибку холодного спаю.

Безпаперовий самописець-реєстратор ALT PR-21-1 поєднує приймання вимірювальних сигналів, відображення поточних значень, цифровий запис, збереження архіву та сигналізацію. Модель розрахована на застосування у системах, де важливі тривала реєстрація параметрів, зручне збереження даних та можливість подальшого перенесення результатів.
