Лічильник іонів AIC (Air Ion Counter) для вимірювання аероіонів у повітрі

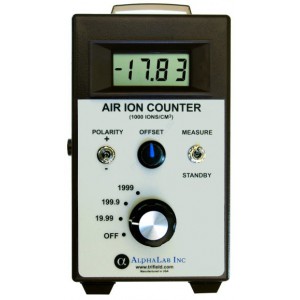

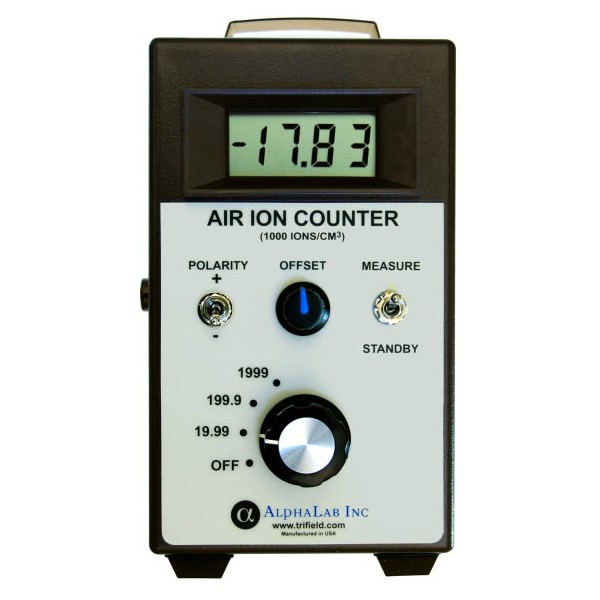

Лічильник іонів AIC — портативний вимірювальний прилад для визначення щільності позитивних і негативних іонів у повітрі. Результат відображається як кількість іонів у одному кубічному сантиметрі повітря. Прилад дає змогу окремо вимірювати позитивні та негативні аероіони, що важливо під час контролю іонізації та спостереження за змінами концентрації заряджених частинок у повітряному середовищі.

AIC працює за принципом Gerdien Tube. Усередині приладу встановлено вентилятор, який прокачує повітря через вимірювальну частину з каліброваною швидкістю. Завдяки такій конструкції лічильник безперервно аналізує потік повітря та показує поточну щільність іонів. Перемикач полярності дозволяє вибрати, які саме іони необхідно контролювати — позитивні або негативні.

Стандартна версія приладу має діапазон вимірювання до 2 000 000 іонів/см³. На сторінці товару також зазначено, що доступні модифікації з діапазонами до 20 та 200 мільйонів іонів на кубічний сантиметр. Такий вибір дозволяє підібрати виконання відповідно до очікуваного рівня іонізації та умов проведення вимірювань.

Що вимірює лічильник аероіонів AIC

Основне призначення AIC — вимірювання концентрації заряджених частинок у повітрі. У звичайному повітряному середовищі одночасно можуть бути присутні як позитивні, так і негативні іони. Тому можливість роздільного контролю двох полярностей дає більш інформативний результат, ніж загальне визначення наявності іонізації без поділу за знаком заряду.

Для вибору полярності використовується окремий перемикач. Після встановлення потрібного режиму дисплей показує концентрацію відповідних аероіонів. Це спрощує послідовне порівняння позитивної та негативної складової в одній точці вимірювання або спостереження за тим, як змінюється щільність іонів у часі.

За даними сторінки товару, у звичайному навколишньому повітрі може міститися приблизно від 100 до 1000 іонів/см³ кожної полярності. Водночас поблизу джерел інтенсивної іонізації рівень може бути значно вищим. Стандартний діапазон до 2 000 000 іонів/см³ розрахований на широкий спектр вимірювальних завдань, у тому числі на роботу поблизу електричних іонізаторів або сильних радіоактивних джерел.

Принцип роботи Gerdien Tube

В основі AIC використано технологію Gerdien Tube — принцип вимірювання іонів у повітряному потоці. Під час роботи вентилятор втягує повітря у верхню частину приладу. Далі потік проходить через вимірювальну систему, після чого виходить через нижню частину корпусу. Прилад визначає концентрацію заряджених частинок у цьому потоці та виводить значення на дисплей.

Такий спосіб вимірювання дає змогу працювати без необхідності відбирати пробу повітря в окрему ємність. Користувач розміщує прилад у потрібній зоні та спостерігає за показаннями. Це зручно під час порівняння різних точок або контролю зміни іонної щільності після переміщення приладу.

Повітря надходить у прилад зверху та виходить знизу, тому під час вимірювання важливо не перекривати ці ділянки. Вільний повітряний потік потрібний для роботи вбудованого вентилятора та вимірювальної частини.

Відображення змін концентрації іонів

Лічильник AIC відображає кількість іонів з інтервалом близько 2 секунд і продовжує вимірювання щільності аероіонів у повітрі. Якщо концентрація змінюється, прилад показує ці зміни приблизно через 2 секунди після їх виникнення. Це дозволяє не лише отримати одиничне значення, а й спостерігати за динамікою показань.

За допомогою такого режиму можна порівнювати рівень іонізації в різних місцях, оцінювати зміну показань при наближенні або віддаленні від джерела іонів та контролювати стабільність концентрації в обраній точці. Прилад відображає виміряне значення окремо для вибраної полярності.

Аналоговий вихід для реєстрації результатів

AIC має аналоговий вихід, призначений для фіксації вимірюваних значень на зовнішніх реєструвальних приладах. Це дозволяє використовувати лічильник не лише як автономний портативний вимірювач, а й як джерело аналогового сигналу для подальшої реєстрації результатів.

Вихідне значення 1,999 В або −1,999 В відповідає повній шкалі лічильника незалежно від вибраного діапазону. Така прив’язка дає змогу співвідносити аналоговий сигнал із поточним діапазоном вимірювання.

Наявність аналогового виходу важлива у випадках, коли потрібно не тільки бачити поточне число на дисплеї, а й передавати результат на зовнішню реєструвальну апаратуру для подальшої фіксації зміни параметра в часі.

Діапазони вимірювання AIC

Для стандартної моделі в технічних характеристиках наведено максимальний рівень 2 000 000 іонів/см³. На сторінці також вказані версії приладу з розширеними межами до 20 000 000 та 200 000 000 іонів/см³. Тому перед замовленням важливо уточнити, який саме діапазон потрібен для конкретного завдання.

Стандартний варіант до 2 мільйонів іонів на кубічний сантиметр має значний запас відносно наведеного для звичайного повітря рівня 100–1000 іонів/см³. Розширені модифікації призначені для випадків, коли очікується набагато вища концентрація заряджених частинок.

Живлення та режим очікування

Прилад розрахований на портативне використання та живиться від стандартної батареї 9 В. Це дозволяє виконувати вимірювання без постійного підключення до мережевого джерела живлення та переносити лічильник між точками контролю.

На правій стороні корпусу передбачено перемикач режиму очікування. У цьому режимі вентилятор вимикається, а процес вимірювання зупиняється. Функція призначена для зменшення споживання енергії у перервах між вимірюваннями.

Технічні характеристики лічильника іонів AIC

Як інтерпретувати показання AIC

Результат вимірювання AIC слід читати як концентрацію іонів вибраної полярності в одному кубічному сантиметрі повітря. Спочатку користувач обирає позитивні або негативні іони, після чого порівнює отримане значення з іншими вимірюваннями, виконаними в потрібних точках або за інших умов. Такий підхід дає змогу бачити не лише абсолютне число, а й різницю між зонами та зміни концентрації в часі.

Водночас лічильник вимірює саме щільність аероіонів і не визначає автоматично джерело їх появи. Якщо показання змінюються, причину слід оцінювати з урахуванням умов вимірювання, наявності поблизу джерел високої напруги, іонізаторів, радіоактивних джерел, високої температури або кипіння рідин. Для коректного порівняння важливо використовувати однакову полярність і відповідний діапазон.

Особливості використання

AIC доцільно використовувати там, де необхідно кількісно оцінити рівень позитивних або негативних аероіонів у повітрі. Прилад дозволяє отримати конкретний числовий показник у іонах на кубічний сантиметр, порівнювати значення у різних точках та спостерігати за їх зміною.

Окремо слід враховувати примітку до товару: тверді тіла не утворюють іони, якщо немає джерела радіоактивності, високої напруги або температури вище 600 °C. Водночас рідини під час кипіння можуть утворювати іони. Цю особливість слід брати до уваги під час оцінювання можливих джерел зафіксованої іонізації.

Портативний лічильник позитивних і негативних іонів AIC

Лічильник аероіонів AIC поєднує портативне виконання, принцип вимірювання Gerdien Tube, окремий контроль позитивної та негативної полярності та можливість передачі аналогового сигналу на зовнішню реєструвальну апаратуру. Стандартна модель вимірює концентрацію до 2 000 000 іонів/см³, працює від батареї 9 В та відображає зміни приблизно протягом 2 секунд.

Прилад підходить для завдань, у яких необхідно отримати кількісне значення щільності іонів у повітрі, порівняти рівні в різних точках або проконтролювати зміни біля джерела іонізації. Завдяки роздільному вибору полярності користувач може послідовно аналізувати позитивні та негативні аероіони.
