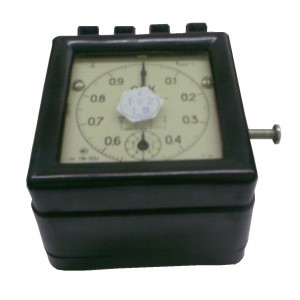

Електричний секундомір ПВ-53Л

Електричний секундомір ПВ-53Л призначений для вимірювання часу спрацьовування реле та контакторів. Прилад застосовують у роботах, де потрібно визначити часовий інтервал між подіями в електричному колі та проконтролювати швидкодію контактних пристроїв. Завдяки великій шкалі з ціною поділки 0,01 с секундомір дозволяє відлічувати короткі проміжки часу, характерні для перевірки електричних комутаційних апаратів.

ПВ-53Л працює від мережі змінного струму з номінальною частотою 50 Гц і розрахований на номінальну напругу 110 або 220 В. У картці товару також зазначена можливість повірки, що важливо у випадках, коли результати вимірювань мають використовуватися в контрольних або метрологічних роботах.

Призначення секундоміра ПВ-53Л

Основне завдання ПВ-53Л — вимірювання часу спрацьовування реле та контакторів. Під час перевірки таких пристроїв важливо не лише встановити факт замикання або розмикання контактів, а й визначити, скільки часу проходить до фактичного перемикання. Саме для контролю цього параметра використовується електричний секундомір.

Прилад може застосовуватися під час перевірки та налагодження релейних і контакторних схем, а також у роботах, де часові характеристики контактних апаратів є одним із контрольованих параметрів. ПВ-53Л виконує конкретну вимірювальну функцію — визначає тривалість заданого інтервалу в межах своєї шкали.

Шкали та діапазон вимірювання

У ПВ-53Л передбачено дві шкали. Межа вимірювання малої шкали становить 10 секунд, а ціна її поділки — 1 секунда. Велика шкала має межу вимірювання 1 секунда та ціну поділки 0,01 секунди. Така побудова дозволяє контролювати загальний інтервал у секундах і точніше відлічувати частки секунди.

Секундомір орієнтований на короткочасні процеси. Максимальний інтервал за малою шкалою становить 10 с, тоді як велика шкала забезпечує детальніший відлік у межах однієї секунди. Це відповідає задачам перевірки швидкодії реле та контакторів, коли час спрацьовування потрібно визначити з урахуванням сотих часток секунди.

Похибка вимірювання

У характеристиках ПВ-53Л наведено нормовану похибку за номінальної частоти струму живлення. Під час вимірювання проміжку часу від 1 до 3 с похибка не перевищує 0,03 с, а для інтервалу від 3 до 10 с — 0,05 с. Це дає змогу оцінити точність результату залежно від тривалості вимірюваного процесу.

Окремо зазначено, що під час вимірювання сумарного часу кількох проміжків похибки сумуються. Тому при оцінюванні результату важливо враховувати не лише ціну поділки шкали, а й допустиму похибку для відповідного діапазону часу.

Живлення та електричні параметри

Електричний секундомір ПВ-53Л розрахований на номінальну напругу 110 В або 220 В. Номінальна частота становить 50 Гц. У вихідних характеристиках допустиме коливання напруги вказано як +20%. Під час підключення приладу необхідно враховувати номінал живлення конкретного виконання та параметри мережі.

Споживана потужність залежить від напруги: при живленні 110 В вона становить 5 ВА, а при 220 В — 10 ВА. Міцність ізоляції перевіряється напругою 2000 В. Ці характеристики слід враховувати при включенні секундоміра у вимірювальну або перевірочну схему.

Технічні характеристики ПВ-53Л

Особливості практичного використання

Під час роботи необхідно враховувати нормовану похибку. Для інтервалів від 1 до 3 с вона становить до 0,03 с, а від 3 до 10 с — до 0,05 с. Якщо результат формується як сума декількох часових проміжків, похибки також сумуються. Це особливо важливо під час порівняння отриманих значень із заданими часовими параметрами обладнання.

Кому може бути корисний ПВ-53Л

Електросекундомір ПВ-53Л може використовуватися фахівцями, які виконують перевірку, налагодження або контроль роботи реле та контакторів. Прилад підходить для задач, у яких потрібно отримати конкретне значення часу спрацьовування в межах до 10 с та оцінити його з урахуванням заявленої похибки.

Секундомір ПВ-53Л з можливістю повірки

У картці товару зазначено, що ПВ-53Л знаходиться на складському зберіганні, має гарантію та може бути повірений. Якщо прилад планується використовувати у роботах, де потрібне метрологічне підтвердження його характеристик, можливість повірки варто уточнювати під час замовлення.

ПВ-53Л — електричний секундомір для вимірювання часу спрацьовування реле й контакторів із діапазоном до 10 с. Основні параметри при виборі: номінальна напруга 110/220 В, частота 50 Гц, ціна поділки великої шкали 0,01 с, допустима похибка та можливість повірки. Такий набір характеристик дозволяє використовувати прилад у спеціалізованих контрольних і налагоджувальних роботах, пов’язаних із часовими параметрами контактних пристроїв.
