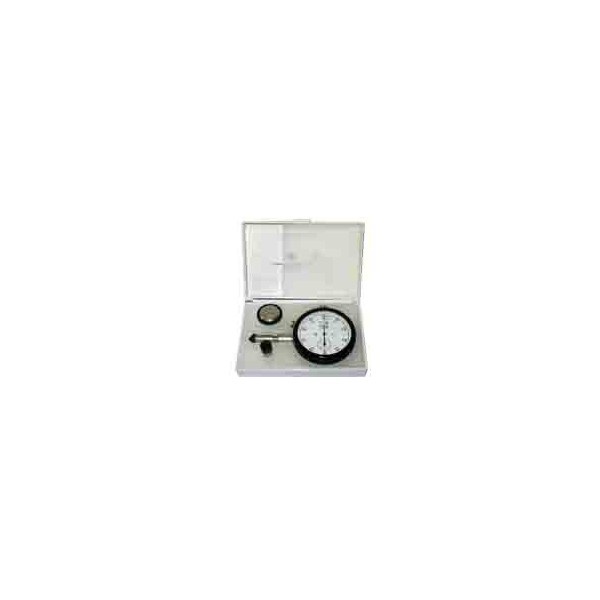

Механічний тахометр ТЧ-10Р

Тахометр ТЧ-10Р — механічний вимірювальний прилад для контролю частоти обертання та лінійної швидкості. Модель призначена для ситуацій, коли необхідно визначити швидкість обертання механізму в обертах за хвилину або проконтролювати лінійну швидкість рухомого елемента в метрах за хвилину. Прилад поєднує два види вимірювань в одному компактному корпусі.

Діапазон вимірювання частоти обертання ТЧ-10Р становить від 50 до 10000 об/хв. Для цього режиму заявлена похибка 1%. Лінійна швидкість вимірюється у двох діапазонах: від 10 до 100 м/хв та від 100 до 1000 м/хв, при цьому похибка становить 2%.

Призначення тахометра ТЧ-10Р

ТЧ-10Р застосовують для вимірювання параметрів механічного руху. У режимі тахометра прилад дає змогу визначити частоту обертання в обертах за хвилину. Це один з основних параметрів під час контролю роботи валів, приводів, шківів, роликів та інших деталей, що обертаються.

Другий режим призначений для вимірювання лінійної швидкості. Результат визначається в метрах за хвилину. Така функція корисна, коли потрібно контролювати не швидкість обертання, а швидкість переміщення рухомого елемента або поверхні в межах діапазону приладу.

Механічне виконання ТЧ-10Р орієнтоване на прямий контроль швидкісних параметрів без заявлених функцій цифрової реєстрації або передавання даних. Основне завдання моделі — вимірювання частоти обертання та лінійної швидкості відповідно до встановлених технічних характеристик.

Діапазони вимірювання

Для частоти обертання передбачений діапазон 50–10000 об/хв. Він дозволяє контролювати механізми з різною швидкістю обертання, якщо фактичне значення знаходиться в межах можливостей приладу. Похибка вимірювання частоти обертання становить 1%.

Лінійну швидкість ТЧ-10Р вимірює у двох діапазонах: 10–100 м/хв і 100–1000 м/хв. Поділ на два інтервали полегшує роботу з нижчими та вищими значеннями швидкості. Для цього виду вимірювання зазначена похибка 2%.

Шкали та ціна поділки

Для зчитування результатів у ТЧ-10Р використовуються велика та мала шкали. Номінальне значення одного поділу великої шкали для вимірювання частоти обертання становить 10 об/хв, а для вимірювання лінійної швидкості — 1 м/хв.

Номінальне значення одного поділу малої шкали становить 1000 об/хв для частоти обертання та 100 м/хв для лінійної швидкості. Під час роботи важливо враховувати, який саме параметр вимірюється, та зчитувати результат за відповідною шкалою.

Контроль частоти обертання

Вимірювання частоти обертання потрібне, коли необхідно перевірити фактичний режим роботи механізму. Значення в обертах за хвилину показує, з якою швидкістю обертається контрольований елемент. ТЧ-10Р працює в межах від 50 до 10000 об/хв, тому підходить для різних завдань, якщо швидкість обертання не виходить за встановлений діапазон.

Похибка 1% є важливою характеристикою цього режиму. Вона визначає точність, заявлену для вимірювання частоти обертання, та повинна враховуватися під час оцінювання отриманого результату.

Вимірювання лінійної швидкості

Окрім функції тахометра, ТЧ-10Р вимірює лінійну швидкість у метрах за хвилину. Доступні два діапазони: 10–100 м/хв і 100–1000 м/хв. Це дозволяє використовувати один прилад для контролю двох пов’язаних параметрів руху.

Для лінійної швидкості заявлена похибка 2%. Її слід враховувати, коли отримане значення порівнюється із заданим режимом роботи обладнання або використовується для повторних контрольних вимірювань.

Робочі умови та габарити

Тахометр ТЧ-10Р розрахований на роботу за температури від -10 до +50 °C. Використання приладу в межах цього температурного діапазону відповідає зазначеним для моделі робочим умовам.

Габаритні розміри тахометра — не більше 113×90×25 мм, маса — 0,3 кг. Невеликі розміри та маса полегшують перенесення приладу між місцями вимірювання та роботу без стаціонарного встановлення.

Основні характеристики ТЧ-10Р

• механічний тахометр для вимірювання частоти обертання та лінійної швидкості;
• діапазон частоти обертання — 50–10000 об/хв;
• похибка вимірювання частоти обертання — 1%;
• діапазони лінійної швидкості — 10–100 та 100–1000 м/хв;
• похибка вимірювання лінійної швидкості — 2%;
• ціна поділки великої шкали — 10 об/хв або 1 м/хв залежно від режиму;
• ціна поділки малої шкали — 1000 об/хв або 100 м/хв залежно від режиму;
• робоча температура — від -10 до +50 °C;
• габаритні розміри — не більше 113×90×25 мм;
• маса — 0,3 кг.

Як вибрати ТЧ-10Р для конкретного завдання

Перед вибором тахометра потрібно визначити, який параметр необхідно контролювати. Якщо потрібна частота обертання, робоче значення має знаходитися в межах 50–10000 об/хв. Якщо необхідне вимірювання лінійної швидкості, слід орієнтуватися на діапазони 10–100 або 100–1000 м/хв.

Також потрібно врахувати точність вимірювання. Для частоти обертання похибка становить 1%, для лінійної швидкості — 2%. Якщо для конкретного технологічного або контрольного завдання потрібні інші діапазони чи інша точність, ці вимоги варто порівняти з характеристиками приладу до придбання.

Схожі вимірювальні прилади

Разом із ТЧ-10Р також переглядають анемометр DT 318 та тахометр CV 120. Під час порівняння варто звертати увагу на тип вимірювання, необхідний діапазон та допустиму похибку.

Купити механічний тахометр ТЧ-10Р в Україні

ТЧ-10Р підійде для завдань, де необхідно вимірювати частоту обертання до 10000 об/хв або лінійну швидкість до 1000 м/хв. Перед замовленням варто звірити потрібні параметри з технічними характеристиками моделі, зокрема діапазоном, похибкою, робочою температурою, розмірами та масою.
