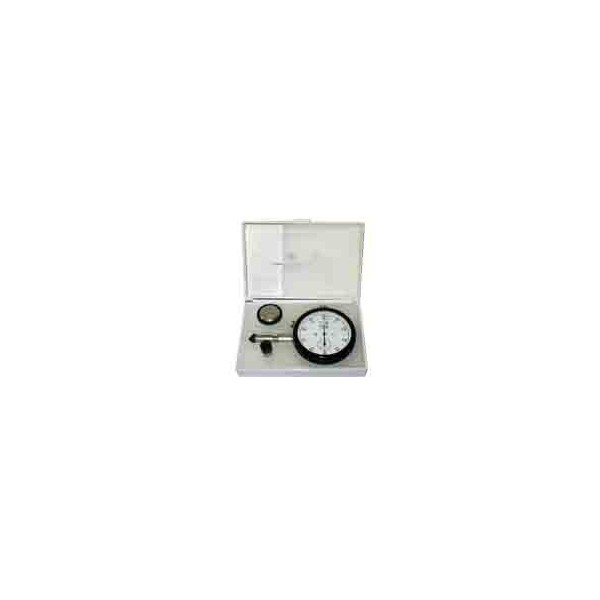

Механічний тахометр ТЧ-1Р

Тахометр ТЧ-1Р — механічний вимірювальний прилад годинникового типу, призначений для контролю частоти обертання та лінійної швидкості. Модель поєднує два види вимірювань в одному корпусі: дозволяє визначати частоту обертання в діапазоні від 50 до 1000 об/хв, а також вимірювати лінійну швидкість у двох діапазонах — від 10 до 100 м/хв і від 100 до 1000 м/хв. Такий набір параметрів дає змогу використовувати один прилад для завдань, у яких необхідно контролювати як обертальний рух, так і швидкість лінійного переміщення.

Для вимірювання частоти обертання зазначена похибка 1%, а для вимірювання лінійної швидкості — 2%. Робочий температурний діапазон тахометра становить від -10 до +50 °C. Габаритні розміри приладу — не більше 113 × 90 × 25 мм, маса — 0,3 кг. Завдяки компактним розмірам ТЧ-1Р не займає багато місця під час зберігання та транспортування, а зазначені діапазони вимірювання дозволяють заздалегідь оцінити, чи відповідає модель конкретному вимірювальному завданню.

Що вимірює тахометр ТЧ-1Р

Основна функція ТЧ-1Р — вимірювання частоти обертання. Діапазон становить від 50 до 1000 об/хв. Цей параметр показує кількість обертів за одну хвилину та використовується для контролю обертального руху. Перед вибором приладу важливо порівняти очікувану частоту обертання з робочим діапазоном тахометра: значення, яке необхідно контролювати, має потрапляти в межі 50–1000 об/хв.

Друга функція приладу — вимірювання лінійної швидкості. Для неї передбачено два діапазони: 10–100 м/хв та 100–1000 м/хв. Такий поділ дозволяє працювати як із відносно невеликими, так і з вищими значеннями лінійної швидкості в межах заявлених характеристик. Якщо основним завданням є саме контроль лінійної швидкості, варто орієнтуватися не тільки на максимальне значення 1000 м/хв, а й на нижню межу вимірювання — 10 м/хв.

Діапазони та похибка вимірювання

Для частоти обертання ТЧ-1Р працює в межах 50–1000 об/хв із зазначеною похибкою 1%. Для лінійної швидкості робочі межі становлять 10–100 м/хв та 100–1000 м/хв, а зазначена похибка — 2%. Ці параметри є ключовими під час вибору тахометра, оскільки саме вони визначають, які значення можна контролювати за допомогою конкретної моделі.

При порівнянні ТЧ-1Р з іншими тахометрами доцільно спочатку визначити потрібний тип вимірювання. Якщо необхідно контролювати частоту обертання, головними параметрами будуть діапазон 50–1000 об/хв та похибка 1%. Якщо потрібно вимірювати лінійну швидкість, слід враховувати діапазони 10–100 і 100–1000 м/хв, а також похибку 2%. Це допомагає обрати прилад за технічними параметрами без орієнтації лише на максимальне значення шкали.

Шкали тахометра ТЧ-1Р

Для великої шкали номінальне значення одного поділу під час вимірювання частоти обертання становить 10 об/хв. Під час вимірювання лінійної швидкості номінальне значення одного поділу великої шкали становить 1 м/хв. Ці значення варто враховувати під час зчитування результатів та порівняння показань у процесі вимірювань.

Для малої шкали вказані інші номінальні значення одного поділу: 1000 об/хв для частоти обертання та 100 м/хв для лінійної швидкості. Таким чином, технічні характеристики ТЧ-1Р містять окремі значення поділки для великої та малої шкал залежно від того, який параметр контролюється.

Основні технічні характеристики ТЧ-1Р

• Тип приладу: механічний тахометр годинникового типу.
• Вимірювання частоти обертання: 50–1000 об/хв.
• Похибка вимірювання частоти обертання: 1%.
• Вимірювання лінійної швидкості: 10–100 м/хв та 100–1000 м/хв.
• Похибка вимірювання лінійної швидкості: 2%.
• Робоча температура: від -10 до +50 °C.
• Номінальне значення одного поділу великої шкали для частоти обертання: 10 об/хв.
• Номінальне значення одного поділу великої шкали для лінійної швидкості: 1 м/хв.
• Номінальне значення одного поділу малої шкали для частоти обертання: 1000 об/хв.
• Номінальне значення одного поділу малої шкали для лінійної швидкості: 100 м/хв.
• Габаритні розміри: не більше 113 × 90 × 25 мм.
• Маса: 0,3 кг.

Як оцінити відповідність ТЧ-1Р вашому завданню

Під час вибору тахометра насамперед потрібно визначити, який саме параметр необхідно вимірювати: частоту обертання чи лінійну швидкість. Для ТЧ-1Р обидва види вимірювань передбачені в характеристиках, однак для кожного з них встановлено свій діапазон і свою похибку. Якщо очікувані значення частоти обертання знаходяться між 50 і 1000 об/хв, вони відповідають заявленому діапазону моделі. Для лінійної швидкості необхідне значення має знаходитися в межах від 10 до 1000 м/хв з урахуванням поділу на два діапазони.

Окремо слід врахувати умови експлуатації. Для ТЧ-1Р вказана робоча температура від -10 до +50 °C. Якщо вимірювання планується виконувати за температури поза цими межами, характеристики цієї моделі не підтверджують роботу в таких умовах. Тому температурний діапазон так само важливий для правильного вибору, як межі вимірювання частоти обертання або лінійної швидкості.

Габарити 113 × 90 × 25 мм і маса 0,3 кг дозволяють оцінити фізичні параметри приладу до придбання. Ця інформація особливо корисна, якщо важливі компактність обладнання, місце для його зберігання або необхідність переносити вимірювальний прилад між різними робочими зонами.

Особливості вибору механічного тахометра

Порівнюючи ТЧ-1Р з іншими моделями, варто звертати увагу на сукупність характеристик. Максимальне значення 1000 об/хв саме по собі не описує всі можливості приладу. Не менш важлива нижня межа 50 об/хв, оскільки вона визначає початок заявленого діапазону вимірювання частоти обертання. Аналогічно для лінійної швидкості необхідно враховувати весь інтервал від 10 до 1000 м/хв і поділ цього інтервалу на два діапазони.

Також важливо не змішувати значення похибки для різних режимів. Для частоти обертання в характеристиках ТЧ-1Р вказано 1%, тоді як для лінійної швидкості — 2%. Якщо точність є одним із головних критеріїв вибору, ці значення потрібно оцінювати саме стосовно того параметра, який планується вимірювати.

Ще один параметр, який допомагає оцінити прилад, — номінальне значення одного поділу шкали. Для великої шкали воно становить 10 об/хв при вимірюванні частоти обертання та 1 м/хв при вимірюванні лінійної швидкості. Для малої шкали в характеристиках вказані значення 1000 об/хв і 100 м/хв відповідно. Ці дані слід враховувати разом із робочими діапазонами та допустимою похибкою.

На які характеристики звернути увагу перед покупкою

Для правильного вибору ТЧ-1Р варто послідовно перевірити кілька параметрів. Спочатку визначте мінімальну та максимальну частоту обертання або лінійну швидкість, яку потрібно контролювати. Потім порівняйте ці значення з діапазонами приладу. Для частоти обертання заявлені межі 50–1000 об/хв, для лінійної швидкості — 10–100 і 100–1000 м/хв. Після цього слід врахувати заявлену похибку відповідного режиму та перевірити, чи знаходиться температура експлуатації в межах від -10 до +50 °C.

Такий підхід особливо важливий при виборі вимірювального обладнання: модель потрібно оцінювати не за одним максимальним показником, а за сукупністю характеристик. Для ТЧ-1Р це діапазон вимірювання, похибка, параметри шкал, робоча температура, розміри та маса. Якщо всі ці характеристики відповідають поставленому завданню, можна переходити до оформлення замовлення.

Позначення моделі

Основне позначення моделі — ТЧ-1Р. У пошуку та технічній документації також можуть використовуватися варіанти написання ТЧ1Р і ТЧ 1Р. Йдеться про ту саму модель механічного тахометра годинникового типу. Під час пошуку приладу в каталозі зручно враховувати різні варіанти написання назви, однак технічні характеристики потрібно звіряти саме з моделлю ТЧ-1Р.

Купити тахометр ТЧ-1Р в Україні

Механічний тахометр ТЧ-1Р призначений для вимірювальних завдань, у яких потрібен контроль частоти обертання в межах 50–1000 об/хв або лінійної швидкості від 10 до 1000 м/хв. Перед замовленням рекомендується зіставити необхідний діапазон, допустиму похибку, робочу температуру та фізичні розміри приладу з умовами конкретного завдання. Це дозволить переконатися, що можливості ТЧ-1Р відповідають потрібним параметрам вимірювання.
